6LE00729 A5

01 02

EED503

Presence detector/motion detec-

tor DALI-2 360° built-in

EED513

Presence detector/motion

detector DALI-2 360° surface-

mounted

EED503

Rilevatore di presenza/movimen-

to DALI-2 360° da incasso

EED513

Rilevatore di presenza/

movimento DALI-2 360° a parete

Safety instructions

Electrical equipment may only be installed and

assembled by a qualified electrician in accor-

dance with the relevant installation standards,

regulations, directives and safety and accident

prevention directives of the country.

Failure to comply with these installation inst-

ructions may result in damage to the device,

fire or other hazards.

Due to its detection behaviour the device is not

suitable for use in burglary detection or alarm

systems.

These instructions are an integral component

of the product and must be retained by the end

user.

Design and layout of the device

(Figure 3/4)

Additional figures can be found on page 05.

(1) connecting terminals

(2) Mounting device locking screw

(3) Unlocking opening

(4) Fastening grids

(5) Detector lens with integrated status LED red/

green

(6) Response brightness potentiometer

(7) Potentiometer delay time

(8) Cover for potentiometer

(9) Locking screw

(10) Fixing springs

(11) Strain relief with mounting device for cable

ties

(12) Cover for connection compartment

(13) Cable entry cut-out

Function

Correct use

- Automatic switching and control of DALI-2

loads.

- EED503: Cavity installation

- EED513: Surface-mounted installation or instal-

lation on mounting boxes according to valid

standard (e.g. DIN 4907)

Product characteristics

- Combination of presence and motion detector

with enhanced detection sensitivity in the cen-

tral presence-detection area

- Response brightness and daylight control can

be set

- Delay time adjustable

- Master-slave operation

- Operation mode: automatic/semi-automatic is

adjustable via IR configuration hand-held trans-

mitter (see Accessories)

- Only suitable for DALI-2 broadcast

- Older DALI devices can be controlled without

guarantee

Behaviour during operation

The motion detector detects heat motion caused

by people, animals, or objects in accordance with

IEC 63180.

- will be switched on for the delay time if move-

ments are detected in the detection area and

the set response brightness is undershot. Each

detected movement restarts the delay time.

- will be switched off if no additional movements

are detected in the detection area and the set

delay time has elapsed or the set response

brightness is exceeded.

Information for electricians

Installation and electrical connection

DANGER !

Touching live parts can result in an

electric shock!

An electric shock can be lethal!

Disconnect the connecting cables

before working on the device and

cover all live parts in the area!

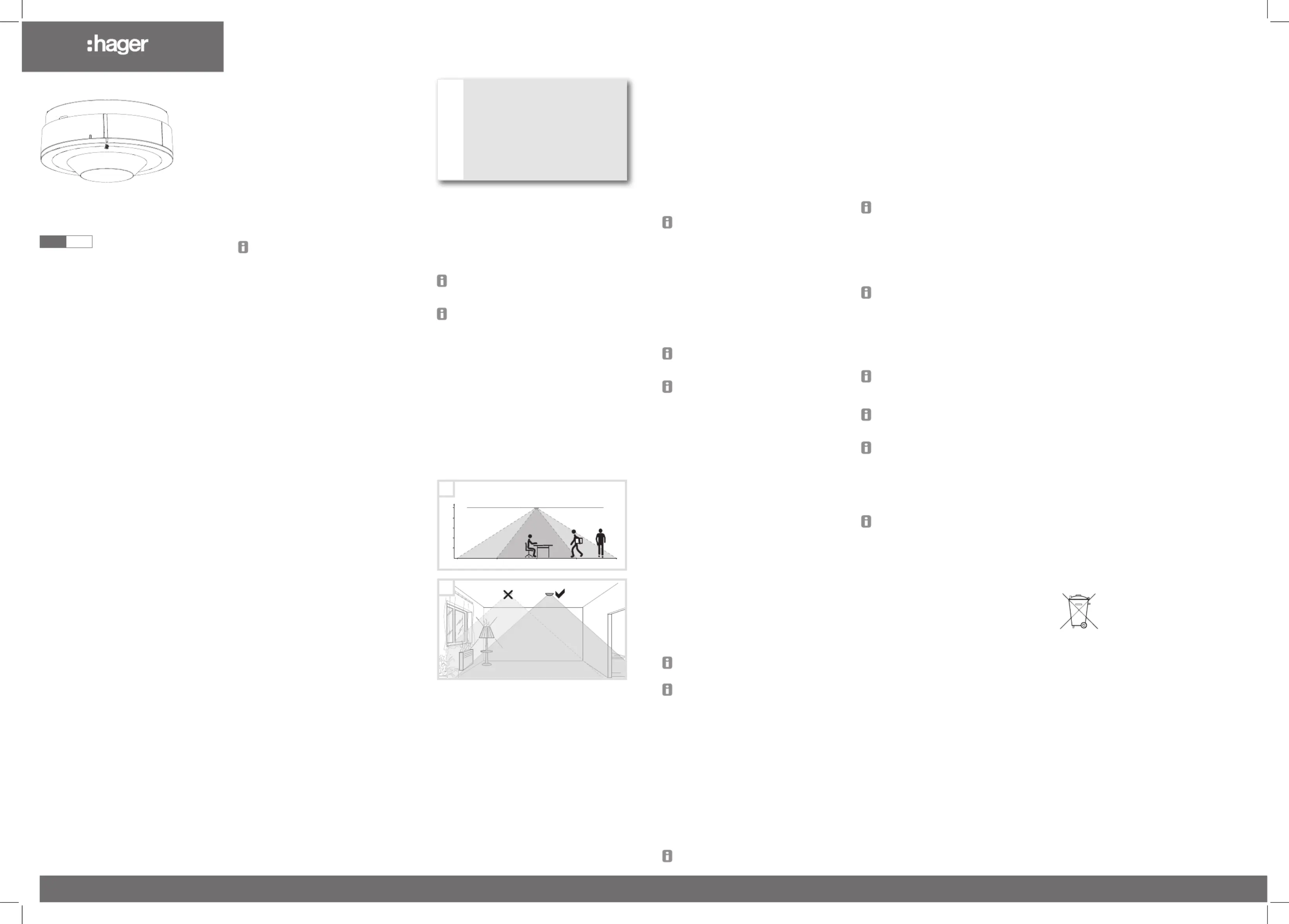

Selecting installation location

The motion detector must be installed horizontally

on the ceiling. It has a detection angle of 360°. The

diameter of the detection area depends on the in-

stallation height. At an installation height of 2.5 m,

the diameter at ground level is approx. 20 m. The

diameter of the inner detection area with enhanced

detection sensitivity is 10 m (Fig. 1).

At an installation height greater than 2.5 m, the

detection area increases. At the same time, the

detection sensitivity decreases.

Observe the motion orientation: a distinction is

made between "direct approach" and "transverse

motion". Motions transverse to the motion detec-

tor can be detected better than motions toward

the motion detector (Fig. 1).

If used as a presence detector, the device must

be installed so that areas with less motion acti-

vity (desk, seating area) are within the detection

area (Fig 1).

Avoid sources of interference in the detection

area. Sources of interference, e.g. heating

elements, ventilation systems, air conditioners

and lamps that are cooling down can cause

undesired switching (Fig. 2).

Select an installation location that is free of vibra-

tion. Vibrations can cause undesired switching.

5 m5 m 0 m

1 m

2,5 m

10 m

Connecting and installing the built-in variant

EED503 (Figure 7)

Establish installation opening Ø 68 mm.

Connect motion detector according to the con-

necting diagram (Fig. 5).

Establish strain relief on the corresponding

mounting devices (11) with cable ties.

Attach cover (12).

Configure settings.

Insert the two fixing springs (10) through the

installation aperture while pressing upwards

and allow them to spring back.

Connecting and installing the surface-mounted

variant EED513 (Figure 6)

Feed the connection cable through the insertion

opening (13).

Install device socket under the ceiling using the

screw dowel set enclosed. If available, install

device socket in a flush-mounted box.

Connect device according to connection diagram

(Fig. 5).

Snap device application module onto base.

Screw in locking screw (9).

Configure settings.

Close cover (8).

Commissioning

The device is in warm-up phase after voltage

recovery. (up to 45s). During this time the status

LED is flashing green.

Testing the detection

In test mode, the motion detector works with ma-

ximum response brightness. If motion is detected,

the load is switched for approx. 2 seconds.

Set the potentiometer response brightness (6)

to the Test position (Fig. 3/4)

The device is in test mode.

Carry out test by moving in the detection area.

If the motion detector switches on without mo-

tion in the detection area, then sources of inter-

ference are present (see Installation location).

After 2 minutes in test mode and no detected

movement, the device is automatically set to

the standard value (500 Lux).

Setting the response brightness

The response brightness is the brightness value

saved in the motion detector; when this value is

undershot the connected load is switched on if

movements are detected. The brightness threshold

can be set continuously between approx. 5 and

2000 Lux (daytime operation/brightness-indepen-

dent).

Turn the response brightness potentiometer (6)

to the desired position.

Setting the delay time

The delay time is the period of time set in the moti-

on detector which is the shortest time that the light-

ing is switched on when the response brightness is

undershot and motion is detected. The delay time

can be set between approx. 5 s to 60 min.

Turn the delay time potentiometer (7) to the

desired position.

Detecting the DALI-2 status

After the device is started, a DALI status is display-

ed using the green or red LED.

The green LED flashes when a DALI-2 device

is being detected.

The red LED flashes when a DALI-2 bus error

is detected, e.g. no device is connected or a

ballast is detected.

Operating mode: Dimming function active in

Automatic mode

After the detection operation, the DALI-2 output

regulates the brightness using the specified

potentiometer or remote control value. This

selection is saved as standard. The output is

activated for the duration set on the potentiometer

(7). If the potentiometer is set to , no light Adr/On

control occurs. The DALI output is set to the last

set value, 100% or another value that can be

changed using the IR remote control or the push-

button.

In the basic setting, the setpoint is 500 lux.

Operating the priority input

A connected push-button is used for forced

switching of the output. The duration of the forced

switching is specified using the time set on the

potentiometer 7.

Set the dimming value by holding down the

connected push-button.

Switch the DALI-2 output on or off by briefly pres-

sing the connected push-button.

Commissioning with the IR configuration hand-

held transmitter

The commissioning can also be carried out via

the IR configuration hand-held transmitter (see

Accessories).

A detailed description of the EE807 hand-held

transmitter can be found in the enclosed inst-

ructions

Operation by IR hand-held transmitter

The IR hand-held transmitter can be used to con-

trol the lighting connected to the motion detector,

e.g. on/off.

A detailed description of the EE808 hand-held

transmitter can be found in the enclosed inst-

ructions.

Master-slave operation

To extend the detection area, it is possible to

connect additional devices (slave) in parallel to the

master - master/slave operation (Figure 5).

Only relay devices (EER5XX) can be used as

a slave. A further DALI-2 device (EED5XX) is

not suitable for use.

Additional information on the master-slave

configuration is available on the website on the

download page for the device.

Switches must not be connected to the PB input

of the slave device in slave mode.

Master settings (EED5XX)

Setting the response brightness (6).

Setting the delay time (7).

Slave settings (EER5XX)

A detailed description of the EER5XX Salve

device can be found in the corresponding inst-

ructions.

Set the response brightness potentiometer (6)

to the position.SL

Adjust the potentiometer delay time (7) to suit

the respective application case (additional

information on application cases is available on

the download page for the device).

Adjusting the detection area

If the detection area of the detector is too wide or

covers areas that should not be monitored, the

adhesive strips provided can restrict the detection

area if required.

Appendix

Technical data

Supply voltage 230 V~, +10%/-15%

240 V~, +6/-6%

Frequency 50/60 Hz

Power consumption without load <0.5 W

Delay time, adjustable

- Operation 5 s ... 60 min

- Factory setting ~ 15 min

Response brightness, adjustable 5 ... 2000 Lux

- Factory setting 500 Lux

Recommended installation height 2.5 m ... 3.5 m

maximum installation height 4 m

Detection area Ø motion (installation height 2.5 m)

transverse motion towards detector ~ 20 m

approach detector ~ 10 m

Detection area Ø presence

(installation height 2.5 m) ~ 10 m

Detection angle approx. 360°

Cable length between

first and last device max. 50 m

Number of slave devices per master max. 10

Upstream circuit breaker 10A

Quantity of DALI devices max. 24

DALI information

- DALI voltage 16V

- Guaranteed current 48mA

- Maximum current 250mA

Short circuit behaviour according to EN 62386-1010

Relative humidity (no condensation) 30°C, 95%

Operating temperature -5 °C ... +45 °C

Storage/transport temperature -20 °C... +70 °C

Degree of protection IP41

Protection class II

Impact resistance IK 04

Operating altitude < 2000 m

Dimensions EED503 (Ø x H) 85 x 75.9 mm

Dimensions EED513 (Ø x H) 105 x 59.7 mm

Connection cross-section

- Plug-in terminals (2x) 0.5 ... 2.5 mm²

Accessories

IR configuration hand-held transmitter EE807

IR hand-held transmitter EE808

Correct Disposal of this product (Waste

Electrical & Electronic Equipment).

(Applicable in the European Union and other

European countries with separate collection

systems).

This marking shown on the product or its literature indi-

cates that it should not be disposed with other household

waste at the end of its working life. To prevent possible

harm to the environment or human health from uncon-

trolled waste disposal, please separate this device from

other types of wastes. Recycle the device responsibly to

promote the sustainable reuse of material resources.

Household users should contact either the retailer where

they purchased this product, or their local government of-

fice, for details of where and how they can take this device

for environmentally safe recycling.

Business users should contact their supplier and check

the terms and conditions of the purchase contract. This

product should not be mixed with other commercial was-

tes of disposal.

03 04

Avvertenze di sicurezza

L’incasso e il montaggio di apparecchi elettrici

deve essere eseguito esclusivamente da un

elettricista qualificato in base alle norme d’in-

stallazione, alle direttive, alle linee guida, alle

condizioni e ai provvedimenti di sicurezza e

prevenzione degli incidenti in vigore nel Paese.

Il mancato rispetto delle istruzioni per l'installa-

zione può provocare danni all'apparecchio, in-

cendi o altri pericoli.

L’apparecchio non è indicato per l’impiego nei

sistemi antifurto o nei sistemi di allarme.

Queste istruzioni sono parte integrante del pro-

dotto e devono restare in possesso dell’utente

finale.

Struttura apparecchio (figura 3/4)

A pagina 05 sono disponibili altre immagini.

(1) Morsetti di collegamento

(2) Alloggiamento per vite di sicurezza

(3) Apertura di sbloccaggio

(4) Tacche di fissaggio

(5) Lente rilevatore con LED di stato rosso/verde

integrato

(6) Potenziometro soglia di luminosità

(7) Potenziometro ritardo di spegnimento

(8) Copertura per potenziometro

(9) Vite di sicurezza

(10) Molle di fissaggio

(11) Fissaggio cavo antistrappo con alloggiamento

per fascetta per cavi

(12) Copertura per spazio di collegamento

(13) Apertura di inserimento

Funzione

Uso corretto

- Commutazione e regolazione automatica di

carichi DALI-2.

- EED503: montaggio in cavità

- EED513: montaggio a parete o montaggio su

scatole da incasso per apparecchi secondo le

norme vigenti (ad. es. DIN 4907)

Caratteristiche del prodotto

- -Combinazione di rilevatore di presenza e di movi

mento con maggiore sensibilità di rilevamento

nella zona centrale di rilevamento della presenza

- Soglia di luminosità e regolazione della luce diurna

impostabili

- Ritardo di spegnimento impostabile

- Modalità Master/Slave

- Modalità di esercizio: automatico/semiautomatico

impostabili tramite trasmettitore portatile di configu-

razione IR (vedere Accessori)

- Solo per DALI-2-Broadcast.

- Gli apparecchi DALI precedenti possono essere

controllati senza garanzia.

Comportamento in esercizio

Il rilevatore di movimento rileva movimenti termici

di persone, animali od oggetti secondo la norma

IEC 63180.

- Viene acceso per il ritardo di spegnimento,

quando i movimenti nell’area di rilevamento

vengono riconosciuti e ci si trova al di sotto del-

la soglia di luminosità impostata. Ogni ulteriore

movimento rilevato nell’area di rilevamento riav-

via il ritardo di spegnimento.

- Viene disattivato, quando nell’area di rilevamen-

to non vengono rilevati altri movimenti ed è tra-

scorso il ritardo di spegnimento impostato o la

soglia di luminosità impostata viene superata.

Informazioni per gli elettricisti

Montaggio e collegamento elettrico

PERICOLO !

Scosse elettriche in caso di contatto

con componenti sotto tensione.

Le scosse elettriche possono

provocare la morte.

Prima di svolgere i lavori sull’apparec-

chio disinserire le linee di allaccia-

mento e coprire i componenti sotto

tensione nell’area circostante.

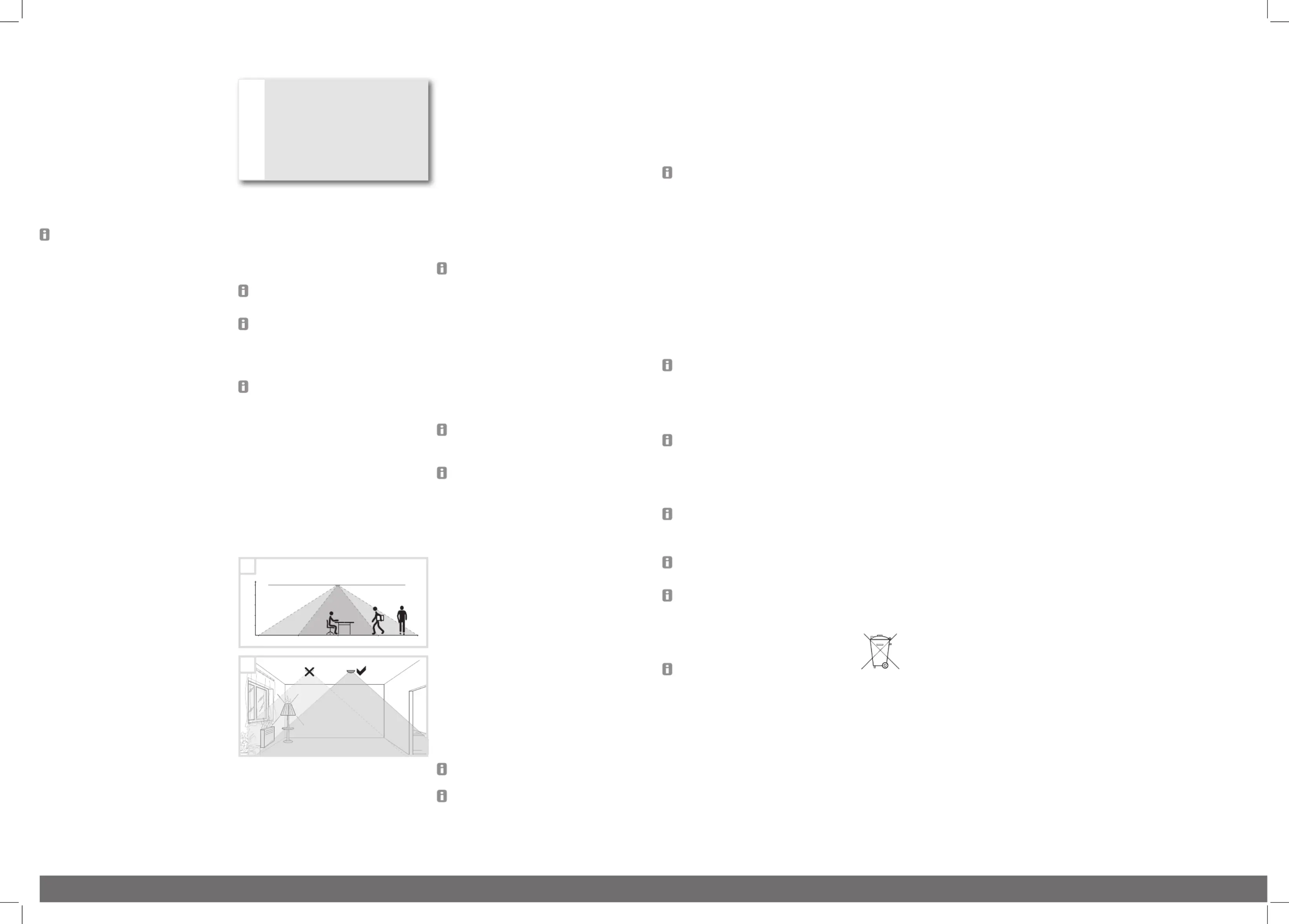

Selezione del luogo di montaggio

Il rilevatore di movimento deve essere montato in

orizzontale sul soffitto della stanza. Possiede un

angolo di copertura di 360°. Il diametro dell’area di

rilevamento dipende dall’altezza di montaggio. Con

un’altezza di montaggio di 2,5 m il diametro a terra

è di ca. 20 m. Il diametro dell’area di rilevamento

interna con maggiore sensibilità di rilevamento è di

10 m (figura 1).

Con altezza di montaggio maggiore di 2,5 m

aumenta l’area di rilevamento, contemporanea-

mente diminuisce la sensibilità di rilevamento.

Rispettare la direzione di movimento: si distin-

gue tra movimento in avvicinamento e movi-

mento obliquo. I movimenti trasversali rispetto

al rilevatore di movimento possono essere me-

glio rilevati rispetto ai movimenti sul rilevatore di

movimento (figura 1).

Per soddisfare il grado di protezione IP41,

l’apparecchio deve essere completamente

installato e collegato.

Se utilizzato come rilevatore di presenza,

l’apparecchio deve essere montato in modo tale

che le aree con minore attività di movimento

(scrivania, posti a sedere) si trovino all’interno

dell’area di rilevamento (figura 1).

Evitare fonti di disturbo nell’area di rilevamento.

Le fonti di disturbo, ad es. caloriferi, impianti di

aerazione e climatizzazione e mezzi luminosi a

raffreddamento possono provocare attivazioni

indesiderate (figura 2).

Selezionare un luogo di montaggio privo di

vibrazioni. Le vibrazioni possono condurre a

disattivazioni indesiderate.

5 m5 m 0 m

1 m

2,5 m

10 m

Collegamento e montaggio della variante da

incasso EED503 (figura 7)

Creare il foro di montaggio Ø 68 mm.

Collegare il rilevatore di movimento secondo lo

schema di collegamento (figura 5).

Creare il fissaggio cavo antistrappo con fascet-

te per cavi sui relativi alloggiamenti (11).

Inserire la copertura (12).

Eseguire le impostazioni.

Condurre entrambe le molle di fissaggio (10)

verso l’altro premendole attraverso l’apertura di

montaggio e farle riscattare in posizione.

Collegamento e montaggio della variante a

parete EED513 (figura 6)

Condurre la linea di allacciamento attraverso

l’apertura di inserimento (13).

Montare l’attacco dell’apparecchio con il set

viti-tasselli in dotazione al di sotto del soffitto, se

presente su una scatola da incasso.

Collegare l’apparecchio secondo lo schema di

collegamento (figura 5).

Far scattare la base dell’apparecchio nell’at-

tacco.

Avvitare la vite di sicurezza (9).

Eseguire le impostazioni.

Chiudere la copertura (8).

Messa in funzione

Dopo il ripristino della tensione l’apparecchio si

trova nella fase di riscaldamento (fino a 45 s).

Durante questo periodo di tempo il LED di stato

si accende con luce verde.

Test del rilevamento

In modalità test il rilevatore di movimento funziona

con soglia di luminosità massima. Con rilevamento

del movimento, il carico collegato viene commutato

per ca. 2 secondi.

Impostare il potenziometro della soglia di lumi-

nosità (6) su Test (figura 3/4).

L’apparecchio è in modalità test.

Eseguire il test muovendosi nell’area di rileva-

mento.

Se il rilevatore di movimento si attiva in assenza

di movimento nell’area di rilevamento, signifi-

ca che sono presenti fonti di disturbo (vedere

Selezionare il luogo di montaggio).

Dopo 2 minuti in modalità test e senza che

venga rilevato alcun movimento, l’apparecchio

viene impostato automaticamente sul valore

standard (500 lux).

Impostazione della soglia di luminosità

La soglia di luminosità è il valore di luminosità

memorizzato nel rilevatore di movimento, al cui

mancato raggiungimento viene attivato il carico

collegato, quando vengono riconosciuti i movimen-

ti. La soglia di luminosità può essere impostata

in continuo tra ca. 5 e 2000 lux (esercizio diurno/

indipendente dalla luminosità).

Ruotare il potenziometro soglia di luminosità (6)

nella posizione desiderata.

Impostazione del ritardo di spegnimento

Il ritardo di spegnimento è la durata impostata nel

rilevatore di movimento, durante la quale l’illumi-

nazione rimane accesa se non viene raggiunta la

soglia di luminosità e viene rilevato un movimento.

Il ritardo di spegnimento può essere impostato tra

impulsi da ca. 5 s a 60 min.

Ruotare il potenziometro ritardo di spegnimento

(7) nella posizione desiderata.

Rilevamento dello stato DALI-2

Dopo aver avviato l’apparecchio, lo stato DALI

viene visualizzato tramite LED verde o rosso.

Il LED verde lampeggia se viene rilevato un

apparecchio DALI-2.

Il LED rosso lampeggia se viene rilevato un

errore bus DALI-2, ad es. nessun apparecchio

collegato oppure corto circuito rilevato.

Modalità di esercizio: funzione dimmer attiva in

modalità automatica

Dopo il rilevamento, l’uscita DALI-2 regola la

luminosità utilizzando il valore predefinito del

potenziometro o del telecomando. Questa

selezione viene salvata come standard. L’uscita

viene attivata per la durata impostata sul

potenziometro (7) Se il potenziometro è impostato

su , la luce non viene più regolata. L’uscita Adr/On

DALI viene impostata sull’ultimo valore impostato,

100 % o un altro valore, che può essere modificato

con il telecomando IR o il pulsante.

Nell’impostazione di base, il valore richiesto è di

500 lux.

Utilizzo dell’ingresso di comando forzato

Per la commutazione forzata dell'uscita si

utilizza un pulsante collegato. La durata della

commutazione forzata è determinata dal tempo

impostato sul potenziometro 7.

Impostare il valore di regolazione luce tenendo

premuto il pulsante collegato.

Premere brevemente il pulsante collegato per

attivare o disattivare l’uscita DALI-2.

Messa in funzione con trasmettitore portatile di

configurazione IR

La messa in funzione può avvenire anche tramite il

trasmettitore portatile di configurazione IR (vedere

Accessori).

Per una descrizione dettagliata del trasmettitore

portatile EE807 consultare le istruzioni allegate.

Utilizzo con trasmettitore portatile IR

Il trasmettitore portatile IR consente di controllare,

ad es. accendere/spegnere, l’illuminazione collega-

ta al rilevatore di movimento.

Per una descrizione dettagliata del trasmettitore

portatile EE808 consultare le relative istruzioni.

Modalità Master/Slave

Per ampliare l’area di rilevamento, è possibile

collegare in parallelo apparecchi aggiuntivi (slave)

al master - Modalità Master/Slave (figura 5).

Solo gli apparecchi relè (EER5XX) posso-

no essere utilizzati come slave. Un altro

apparecchio DALI-2 (EED5XX) non è adatto

all’uso.

Informazioni aggiuntive sulla configurazione

Master/Slave sono disponibili sulla homepage,

nell’area Download dell’apparecchio.

In modalità Slave non devono essere collegati

pulsanti all’ingresso PB dell’apparecchio slave.

Impostazioni master (EED5XX)

Impostare la soglia di luminosità (6).

Impostare il ritardo di spegnimento (7).

Impostazioni slave (EER5XX)

Per una descrizione dettagliata dell’apparecchio

slave EER5XX consultare le relative istruzioni.

Impostare il potenziometro della soglia di lumi-

nosità (6) su .SL

Adattare il potenziometro del ritardo di spegni-

mento (7) al rispettivo caso d’uso (ulteriori infor-

mazioni sui casi d’uso sono disponibili nell’area

Download dell’apparecchio).

Adattamento dell’area di rilevamento

Se l’area di rilevamento del rilevatore è troppo am-

pia o copre aree che non devono essere sorveglia-

te, è possibile limitarla se necessario con le strisce

di copertura adesive in dotazione.

Allegato

Dati tecnici

Tensione di alimentazione 230 V~, +10%/-15%

240 V~, +6/-6%

Frequenza 50/60 Hz

Potenza assorbita senza carico <0,5 W

Ritardo di spegnimento, impostabile

- Esercizio 5 s ... 60 min

- Impostazione di fabbrica ~ 15 min

Soglia di luminosità, impostabile 5 ... 2000 lux

- Impostazione di fabbrica 500 lux

Altezza di montaggio consigliata 2,5 m ... 3,5 m

Altezza di montaggio massima 4 m

Ø area di rilevamento movimento (altezza di

montaggio 2,5 m)

trasversale rispetto al rilevatore ~ 20 m

in avvicinamento al rilevatore ~ 10 m

Area di rilevamento Ø presenza

(altezza di montaggio 2,5 m) ~ 10 m

Angolo di copertura ca. 360°

Lunghezza cavo tra

il primo e il secondo apparecchio max. 50 m

Numero di apparecchi slave per ogni master max. 10

Interruttore di protezione a monte 10 A

Numero di apparecchi DALI max. 24

Informazioni DALI

- Tensione DALI 16 V

- Corrente garantita 48 mA

- Corrente massima 250 mA

Comportamento in caso di corto circuito secondo

la norma EN 62386-101

Umidità relativa (senza condensa) 30 °C, 95%

Temperatura d’esercizio -5 °C ... +45 °C

Temperatura di magazzino/trasporto -2 °C...+70°C0

Grado di protezione IP41

Classe di protezione II

Resistenza agli urti IK 04

Altitudine di esercizio < 2000 m

Dimensioni EED503 (Ø x h) 85 x 75,9 mm

Dimensioni EED513 (Ø x h) 105 x 59,7 mm

Diametro di collegamento

- Morsetti a innesto (2x) 0,5 ... 2,5 mm²

- Sezione conduttore consigliata 1,5 mm²

Accessori

Trasmettitore portatile di configurazione IR EE807

Trasmettitore portatile IR EE808

Corretto smaltimento del prodotto (rifiuti

elettrici ed elettronici)

(Applicabile nei paesi dell’Unione Europea e

in altri paesi europei con sistema di raccolta

differenziata).

Il marchio riportato sul prodotto o sulla sua documenta-

zione indica che il prodotto non deve essere smaltito con

altri rifiuti domestici al termine del ciclo di vita. Smaltire

l’apparecchio separatamente da altri rifiuti, per evitare

danni all’ambiente o alla salute causati da uno smaltimen-

to inopportuno dei rifiuti. Riciclare l’apparecchio in maniera

responsabile per favorire il riutilizzo sostenibile delle

risorse materiali.

Gli utenti domestici sono invitati a contattare il rivenditore

presso il quale è stato acquistato il prodotto o l’autorità

competente per tutte le informazioni relative alla raccolta

differenziata e al riciclaggio di questo tipo di apparecchio.

Gli utenti aziendali sono invitati a contattare il proprio

fornitore e verificare i termini e le condizioni del contratto

di acquisto. Questo prodotto non deve essere smaltito

unitamente ad altri rifiuti commerciali.

Hager Controls, BP10140, 67703 SAVERNE CEDEX, FRANCE T +33 (0) 3 88 02 87 00 info@hager.com hager.com - 09.2021

Produkt Specifikationer

Mærke:	Hager
Kategori:	Bevægelsesdetektor
Model:	EED513

Har du brug for hjælp?

Hvis du har brug for hjælp til Hager EED513 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Bevægelsesdetektor Hager Manualer

21 Juli 2025

30 December 2025

9 December 2024

9 December 2024

9 December 2024

9 December 2024

9 December 2024

9 December 2024

9 December 2024

9 December 2024

Bevægelsesdetektor Manualer

Nyeste Bevægelsesdetektor Manualer

Hikvision DS-TDSB00-EKH Manual

28 Juli 2025

Blaupunkt IR-S1 Manual

28 Juli 2025

Panasonic ST4 Manual

25 Juli 2025

Steinel L 331 S Manual

25 Juli 2025

Steinel MD-8 ECO COM1 Manual

25 Juli 2025

Steinel PD-24 ECO COM1 Manual

25 Juli 2025

Steinel IS 3360 COM1 Manual

25 Juli 2025

Steinel PD-8 ECO COM1 Manual

25 Juli 2025

Steinel IS 3180 COM1 Manual

25 Juli 2025

Vimar 19485.M Manual

24 Juli 2025
