Annexe de paramétrage pour detecteurs

de mouvement 360° et confort 140°, 220°

et 220°/360°

Einstellanweisung für 360° und 140°,

220°, 220°/360°-Bewegungsmelder

Appendix: Set-up instructions for

360° and 140°, 220° and 220°/360°

movement detectors

Bijlage inzake parameterinstelling

voor bewegingsmelders 360° en 140°,

220°en 220°/360°

Anexo de parametraje para detectores

de movimiento de 360° y 140°, 220° y

220°/360°

Anexo de instalação para detectores

de movimento 360° e 140°, 220° e

220°/360°

Inställnsingsbilaga för 360°och 140°,

220° och 220/360° rörelsevakter

Tillegg for parametrering av 360°,

og 140°, 220°og 220°/360°

tilstedeværelsesdetektorer

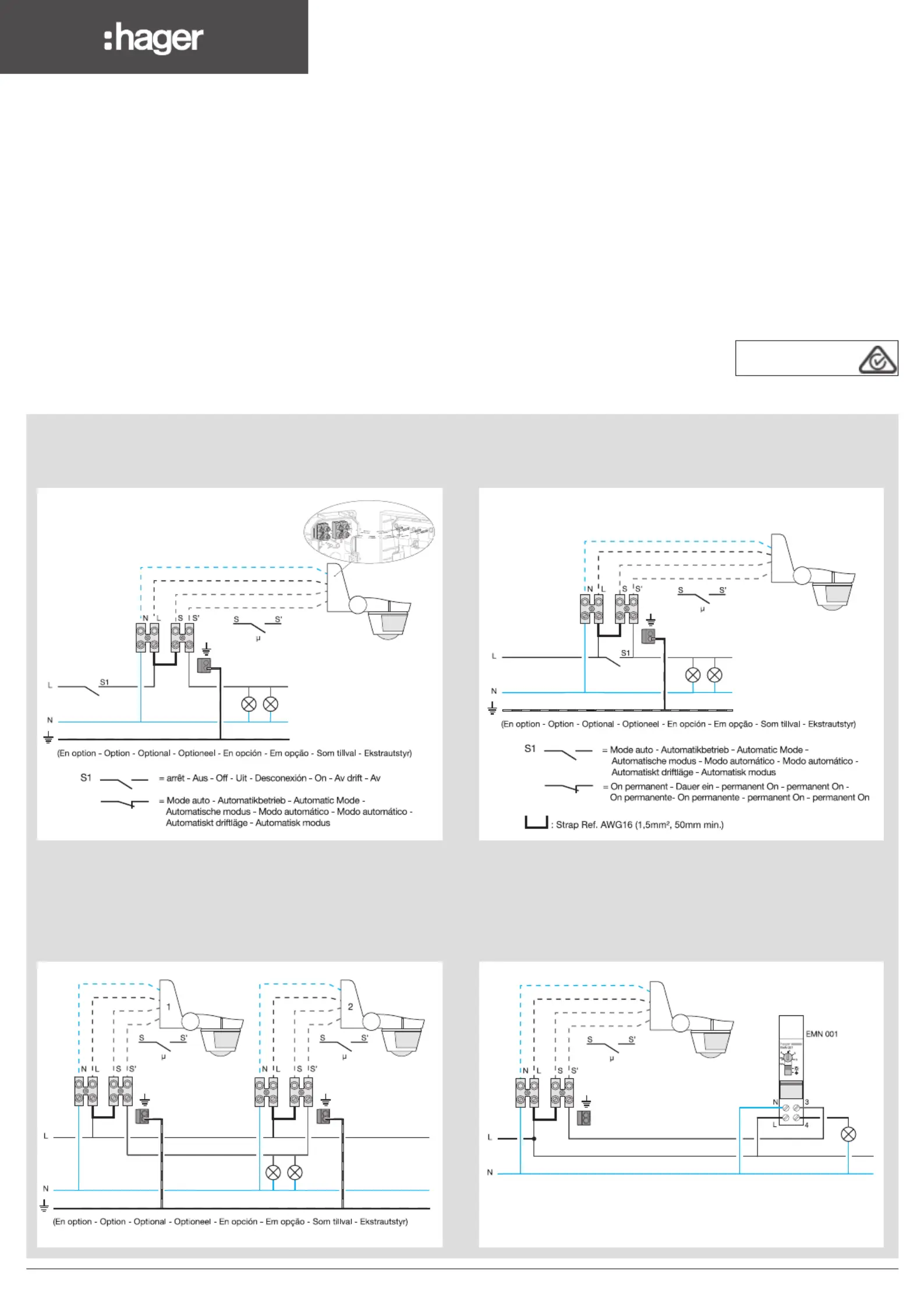

Raccordements / Anschlüsse / Connections / Aansluitingen / Conexiones / Ligações / Anslutningar - Tilkoplinger

EE84. (360°), EE85. (140°), EE86. (220°), EE87. (220°/360°)

Fonctionnement Auto/Arrêt

Betrieb Auto/Aus

Auto/Off operations

Werking Auto/Uit

Funcionamiento Auto/Desconexión

Funcionamento Auto/Off

Auto/Av drift

Autofunksjon/Av

Fonctionnement Auto/Marche

Betrieb Auto/Ein

Auto/On operations

Werking Auto/Aan

Funcionamiento Auto/Conexión

Funcionamento Auto/ON

Auto/På drift

Autofunksjon/På

Fonctionnement en parallèle

Parallelbetrieb

Parallel operations

Parallelwerking

Funcionamiento en paralelo

Funcionamento em paralelo

Parallell körning

Parallellfunksjon

Commande d’une minuterie

Ansteuerung eines Zeitschalters

Control by timer

Aansturing van een tijdschakelaar

Mando de un temporizador

Comando de um temporizador

Klockstyrning

Betjening av en tidsbryter

For use in Australia

and New Zealand

6LE002876A

6LE002876A1

QUE FAIRE SI... / Was tun, wenn...

Problème / Problem Causes / Ursachen Remèdes / Abhilfe

Enclenchement

intempestif

de la lampe.

- Activité permanente de sources de chaleur dans la zone

de détection (arbres, buissons agités par le vent ou

présence de chats, chiens dans la zone de détection).

- Rayonnement solaire direct sur la lentille du détecteur.

- Le détecteur est placé au dessus d’une grille d’aération.

- Limiter la portée du détecteur en modiant son inclinaison

ou par clipsage des lamelles d’occultation sur l’optique ou

réduire la sensibilité à l’aide du bouton de réglage.

- Protéger la lentille contre le rayonnement solaire direct.

- Modier l’emplacement du détecteur.

Ungewolltes Schalten

der Last.

- Bewegungen von Wärmequellen im Erfassungsbereich

(Bäume, Sträucher werden durch Wind bewegt,

Anwesenheit von Katzen oder Hunden).

- Direkte Sonnenstrahlung auf den Sensor des

Bewegungsmelders.

- Installation des Bewegungsmelders über einem Luftschacht.

- Einschränken der Reichweite des Bewegungsmelders

durch Verändern des Neigungswinkels, Reduzierung

des Erfassungs-bereiches des Sensors durch Einsetzen

der mitgelieferten Abdeckblenden, die Sensibilität des

Bewegungsmelders mit Hilfe des Potentiometers senken.

- Die Linse gegen direkte Sonneneinstrahlung schützen.

- Den Standort des Bewegungsmelder ändern.

La portée du

détecteur

est trop faible.

- La hauteur d’installation du détecteur n’est pas optimale

(trop haut ou trop bas).

- Terrain en pente.

- Modier la hauteur d’installation (2,5 mètres est optimal).

- Modier l’inclinaison du détecteur.

Die Reichweite des

Bewegungsmelders

ist zu schwach

- Die Installationshöhe des Bewegungsmelders ist nicht

optimal (zu hoch oder zu tief).

- Hanglage bzw. falsche Einstellung des Neigungswinkels.

- Die Installationshöhe (2,5 m Höhe ist optimal) anpassen.

- Den Neigungswinkel des Bewegungsmelders anpassen.

Pas de détection à l’approche

d’un véhicule

ou d’une personne.

- Le moteur du véhicule n’est pas encore chaud (faible

rayonnement de chaleur).

- Les personnes se déplacent directement vers le détecteur.

- Installer le détecteur de manière à ce que la zone

de détection soit franchie transversalement.

Keine Reaktion beim

Nähern eines Fahrzeugs oder

einer Person.

- Der Motor des Fahrzeugs ist noch nicht warm

(schwache Wärmeabstrahlung)

- Die Personen bewegen sich frontal auf den

Bewegungsmelder zu.

- Den Bewegungsmelder so installieren, daß der

Erfassungsbereich seitlich betreten wird.

Les LED A + LED B clignotent

lentement simultanément.

- Le détecteur ne fonctionne pas. - Défaut de fonctionnement, redémarrer le détecteur.

Die LEDs A + B

blinken gleichzeitig langsam.

- Der Melder funktioniert nicht.

- Funktionsstörung, den Melder stromlos schalten und

anschließend wieder zu schalten.

Type de charges / Lastarten / Lighting loads / Belastingstype (EE85., EE86.,EE87.)

S’

10A AC1 230 Vv

Incandescentes, Halogène 230 V / Glühlampen, Typ Halogenleuchte 230 V

Incandescent Halogen 230 V / Gloeilampen, 230 V-halogeenlamp

2300 W

Halogène TBT (12 ou 24 V) via transformateur ferromagnétique ou électronique / Niederspannungs-Halogenleuchte

(12 bzw. 24 V) über ferromagnetische oder elektronische Trafo/ Halogen ELV (12 or 24V) via ferromagnetic or

electronic transformer / ZLS-halogeenlamp (12 of 24 V) via ferromagnetische of elektronische transformator

1500 VA

Lampes uocompactes / Energiesparlampen/ Compact uo / Compacte TL-lampen 20 x 20 W

LED / LED / LED / LED 20 x 20 W

Tubes uorescents compensés en parallèle / Leuchtstofampen mit konventionellen Vorschaltgerät, Parallelschaltung

Parallel compensated uorescent tubes / Parallel-gecompenseerde uorescentielampen

400 W / C=45 µf

Ballast électronique / Elektronisches Vorschaltgerät

Electronic ballast / Elektronische voorschakelaar

580 W

1,5 mm

Caractéristiques électriques

Tension d’alimentation

Contact libre de potentiel

Consommation à vide

Elektrische Daten

Versorgungsspannung

Potentialfreier Kontakt

Verlustleistung

ohne Last

Technical specications

Supply voltage

Voltage free contact

Standby consumption

Elektrische karakteristieken

Voedingsspanning

Contact vrij van potentieel

Verbruik bij nullast

230V~+10/-15%, 240V~ +/-6%, 50/60Hz

oui, sans strap / Ja, ohne strap/

yes, without strap / Ja, zonder strap

1,2 W

Caractéristiques fonctionnelles

Dimensions (L x l x h)

Seuil de luminosité

Temporisation

Betriebsdaten

Abmessungen (L x B x H)

Helligkeitsschwelle

Zeitverzögerung

Operational characteristics

Dimensions (L x w x h)

Luminosity threshold

Fixed time

Werkingskarakteristieken

Afmetingen (L x b x h)

Lichtsterktedrempel

Tijdvertraging

153 x 91 x 139 mm

5 —> 1000 Lux

5 s —> 30 min

(+ avec / with / mit / met EE806)

5 s —> 15 min (360°)

Sensibilité

Réglages via télécommande

Limitation de la zone de détection :

- EE85.,EE86., EE87.

- EE84.

Sensibilität

Einstellungen mittels

Fernbedienung

Begrenzung des

Meldebereichs:

- EE85.,EE86., EE87.

- EE84.

Sensitivity

Settings by remote control

Limiting the detection zone:

- EE85.,EE86., EE87.

- EE84.

Gevoeligheid

Instellingen met de

afstandsbediening

Beperking van de detectiezone

- EE85.,EE86., EE87.

- EE84.

min. 20%, max. 100%

EE806

Obturateurs sécables fournis / Blenden

mit Sollbruchstelle im Lieferumfang

inbegriffen / Adjustable shutters

supplied / Afbreekbare afdekplaten

meegeleverd

Non / Nein / No / Neen

Accessoires de xation :

support d’angle

(vendu séparément)

Branchement des produits

en parallèle

Montagezubehör:

Eckhalterung

(separat lieferbar)

Parallelschaltung

der Geräte

Fixing accessories:

corner support

(sold separately)

Products can be connected in

parallel.

Montagetoebehoren:

beugel voor hoekmontage

(worden apart verkocht)

Parallelschakeling van de

producten

EE855, EE856

oui/ja/yes/ja

Protection amont : disjoncteur

Altitude de fonctionnement

Vorgeschalteter Schutz:

Leistungsschutzschalter

Betriebshöhe

Upstream protection: circuit

breaker

Operating altitude

Opwaartse bescherming:

zekering

Gebruikshoogte

10 A

<2000m

Environnement

T° de fonctionnement

T° stockage

Classe d’isolation

Indice de protection

Dimensions (L x l x h)

Umgebung

Betriebstemperatur

Lagerungstemperatur

Isolationsklasse

Schutzgrad

Abmessungen (L x B x H

Environment

Operating temperature

Storage temperature

Insulation class

Protection class

Dimensions (L x w x h)

Omgeving

Bedrijfstemperatuur

Opslagtemperatuur

Isolatieklasse

Beschermingsgraad

Afmetingen (L x b x h)

-20 °C —> +50 °C

-20 °C —> +60 °C

IP55

153 x 91 x 134 mm

Capacité de raccordement Anschluss Connection capacity Aansluitcapaciteit

Spécications techniques / Technische Daten / Technical specications / Technische specicaties

Comment éliminer ce produit

(déchets d’équipements

électriques et électroniques).

(Applicable dans les pays de l’Union Européenne et aux autres

pays européens disposant de systèmes de collecte sélective).

Ce symbole sur le produit ou sa documentation indique qu’il

ne doit pas être éliminé en n de vie avec les autres déchets

ménagers. L’élimination incontrôlée des déchets pouvant porter

préjudice à l’environnement ou à la santé humaine, veuillez

le séparer des autres types de déchets et le recycler de façon

responsable. Vous favoriserez ainsi la réutilisation durable des

ressources matérielles.

Les particuliers sont invités à contacter le distributeur

leur ayant vendu le produit ou à se renseigner auprès

de leur mairie pour savoir où et comment ils peuvent se

débarrasser de ce produit an qu’il soit recyclé en respectant

l’environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et

à consulter les conditions de leur contrat de vente. Ce produit

ne doit pas être éliminé avec les autres déchets commerciaux.

Utilisable partout en Europe

et en Suisse

Korrekte Entsorgung

dieses Produkts (Elektromüll).

(Anzuwenden in den Ländern der Europäischen Union

und anderen europäischen Ländern mit einem separaten

Sammelsystem).

Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen

Dokumentation gibt an, dass es nach seiner Lebensdauer nicht

zusammen mit dem normalen Hausmüll entsorgt werden darf.

Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfällen,

um der Umwelt bzw. der menschlichen Gesundheit nicht durch

unkontrollierte Müllbeseitigung zu schaden. Recyceln Sie das

Gerät, um die nachhaltige Wiederverwertung von stofichen

Ressourcen zu fördern.

Private Nutzer sollten den Händler, bei dem das Produkt

gekaut wurde, oder die zuständigen Behörden kontaktieren, um

in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche

Weise recyceln können.

Gewerbliche Nutzer sollten sich an ihren Lieferanten wenden und

die Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt

darf nicht zusammen mit anderem Gewerbemüll entsorgt werden.

Verwendbar in ganz Europa

und in der Schweiz

2 6LE002876A

Produkt Specifikationer

Mærke:	Hager
Kategori:	Bevægelsesdetektor
Model:	EE850

Har du brug for hjælp?

Hvis du har brug for hjælp til Hager EE850 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Bevægelsesdetektor Hager Manualer

21 Juli 2025

30 December 2025

9 December 2024

9 December 2024

9 December 2024

9 December 2024

9 December 2024

9 December 2024

9 December 2024

9 December 2024

Bevægelsesdetektor Manualer

Nyeste Bevægelsesdetektor Manualer

Gira 130003 Manual

22 Juli 2025

Gira Sensotec LED Manual

22 Juli 2025

Homematic IP HmIPW-SMI55-A Manual

17 Juli 2025

Homematic IP HmIP-SMO-A-2 Manual

17 Juli 2025

Nivian NVS-D2A Manual

11 Juli 2025

Perel EMS201 Manual

9 Juli 2025

Theben thePassa P360-221 DALI P WIN Manual

8 Juli 2025

Syrp Genie II Pan Tilt Manual

8 Juli 2025

Theben theRonda P360-110 DALI SP Manual

7 Juli 2025

Syrp Battery Bank Manual

7 Juli 2025
