Советы и меры предосторожности при
установке:
• Отсоедините отрицательный (-) провод от
автомобильного аккумулятора.
• В местах установки определите и отметьте все
топливные магистрали, линии гидравлического
тормоза, вакуумные линии и электрические
провода. Будьте предельно осторожны при
разрезании или сверлении вблизи данных мест.
• Для монтажа выберите безопасное невлажное
место.
• Убедитесь, что в месте проведения монтажа
циркуляция воздуха достаточна для самоохла-
ждения усилителя.
• С помощью соответствующих инструментов
установите усилитель.
Технические характеристики
• 1200 Вт RMS x 1 канал @ 4 ОМ и ≤1% КНИ + N*
• 1500 Вт RMS x 1 канал @ 2 Ом и ≤1% КНИ + N*
• КНИ+ N: 0.05% (номинальная мощность @ 4 Ом
• Отношение сигнал-шум: 77 дБ
(соотношение 1 Вт к 4 Ом)*
• Отношение сигнал-шум: 108 дБ
(соотношение номинальной мощности к 4 Ом)
• Частотная характеристика: 20 Гц – 330 Гц
(–3 дБ)
• Максимальная мощность: 1500 Вт
* CEA-2006A-compliant
0
Выходные коннекторы динамиков
• Подключить сабвуфер к данным разъемам,
сохраняя соответствующую полярность.
Можно использовать разъемы + или –.
Минимальное полное сопротивление – 2 Ом.
1
Предохранители
• Могут заменяться на предохранители такого
же типа и характеристик.
2
Входные коннекторы мощности
• +12 В: Подключить к положительному
разъему автомобильного аккумулятора.
Рекомендуется провод 5,2 мм. Установите
соответствующий патрон предохранителя и
предохранитель (минимум на 160 А) на
расстоянии 50 см. от аккумулятора.
Убедитесь, что провод не поврежден и не
зажат во время установки. Установите
защитные прокладки, протягивая провода
через противопожарную перегородку или
металл.
• GND: Подключить к шасси автомобиля. См.
Рисунок ниже.
• REM: Подключить к проводу “Remote Out”
комплекта питания или устройства на + 12 В
(ACC).
3
Вспомогательный выходной коннектор
(RCA)
• Линейный выход. Подключить к выходу
дополнительного усилителя.
4
Входные коннекторы (RCA)
• Подключить к RCA-выходам комплекта
питания или сигнального устройства.
5
Регулятор входного уровня
• Используется для согласования входного
уровня усилителя с выходным уровнем
комплекта питания.
• См.
B
для процедуры настройки.
6
Регулятор частоты фильтра нижних частот
• ФНЧ 12 дБ/октава, регулируется в диапазоне
от 32 до 320 Гц.
• См.
C
для процедуры настройки.
7
Инфразвуковой регулируемый фильтр
верхних частот с динамической
оптимизацией басов (DBO) и регулируемым
усилением (Q)
• Для вуферов с резонансными
(вентилируемыми) корпусами установите
регулятор частоты на 10 Гц ниже частоты
резонанса корпуса.
• Для вуферов в герметичных корпусах
установите регулятор на любую частоту в
диапазоне от 30 до 50 Гц.
• Настройте регулятор усиления на свой вкус,
однако будьте осторожны: слишком большое
усиление может повредить вуфер (-ы).
A
Регулятор частоты фильтра верхних
частот с динамической оптимизацией
басов (DBO), регулируется в диапазоне
от 10 до 100 Гц. Для соответствующих
настроек см. рисунок выше.
B
Регулятор усиления DBO обеспечивает до
12 дБ усиления, что слегка превышает
частоту ВЧ-фильтра. Для соответствующих
настроек см. рисунок выше.
8
Разъем подключения выносного регулятора
громкости (в комплект поставки не входит)
• Подключите дистанционный регулятор уров-
ня (RLC) с помощью соответствующего кабе-
ля RJ-11 (прилагается к выносному регулято-
ру громкости).
9
Индикатор питания
• Горит, если усилитель включен.
A
Индикатор неисправности
• Загорается, если происходит один из
следующих сбоев: перепад напряжения
аккумулятора, короткое замыкание между
проводами динамиков, перегрев усилителя,
повреждение выходной цепи усилителя (на
выходе усилителя присутствует напряжение
постоянного тока).
B
Настройка входного уровня
A
Повернуть регулятор уровня против
часовой стрелки до 6 В (минимум).
B
При включенных динамиках (включить
какой-нибудь музыкальный трэк) выставить
регулятор громкости главного блока в
позицию 3/4.
C
Повернуть регулятор входного уровня по
часовой стрелке, пока басовый выход не
станет пропорционален выходу широкодиа-
пазонных динамиков (на Ваше усмотрение).
D
Теперь входной уровень настроен
правильно.
C
Настройка кроссовера
A
Настройка кроссовера для сабвуферов.
Внимание: допустимые уровни частоты
отмечены серым.
D
Выносной регулятор громкости
(в комплект поставки не входит)
Позволяет дистанционно регулировать басов
во время прослушивания.
Хранение, транспортирование, ресурс,
утилизация
Устройство рекомендуется хранить в складских или домашних
условиях по группе "Л" ГОСТ 15150 и при необходимости
транспортировать любым видом гражданского транспорта в
имеющейся индивидуальной потребительской таре по группе
"Ж2" ГОСТ 15150 с учетом ГОСТ Р 50905 п.4.9.5. Место
хранения (транспортировки) должно быть недоступным для
попадания влаги, прямого солнечного света и должно исключать
возможность механических повреждений.
Устройство не содержит вредных материалов и безопасно при
эксплуатации и утилизации (кроме сжигания в
неприспособленных условиях). Элементы питания должны
утилизироваться согласно местному законодательству по охране
окружающей среды.
Гарантии поставщика
Устройство GTO14001 соответствует утвержденному образцу.
Изготовитель гарантирует соответствие устройства требова-
ниям ГОСТ Р МЭК 60065-2002, ГОСТ Р 51318.14.1-99, ГОСТ
22505-97, ГОСТ Р 51515-99, ГОСТ Р 51317.3.2-99, ГОСТ Р
51317.3.3-99. При соблюдении владельцем правил эксплуатации,
изложенных в настоящей Инструкции, устройство обеспечивает
безопасность и электромагнитную совместимость в полном
объеме требований, подлежащих обязательной сертификации в
системе ГОСТ Р, не оказывает вредного воздействия на окру-
жающую среду и человека и признано годным к эксплуатации.
Устройство имеет гарантийный срок эксплуатации 12 месяцев с
момента покупки без учета времени пребывания в ремонте при
соблюдении правил эксплуатации. Право на гарантию дается
при заполнении сведений прилагаемого гарантийного талона.
Гарантийные обязательства не распространяются на
перечисленные ниже принадлежности изделия, если
их замена предусмотрена конструкцией и не связана с
разборкой изделия: сетевой источник питания, USB и аудио
кабель, пульт ДУ, документацию, прилагаемую к изделию.
Наименование: ЖТО14001
(Зарегистрированная торговая марка).
Производитель: Харман/кардон Харман Интернешенал
Компани
Юридический адрес производителя: 250 Кроссвейз Парк Драйв,
Вудбери, Нью Йорк 11797 США.
Страна изготовления Китай

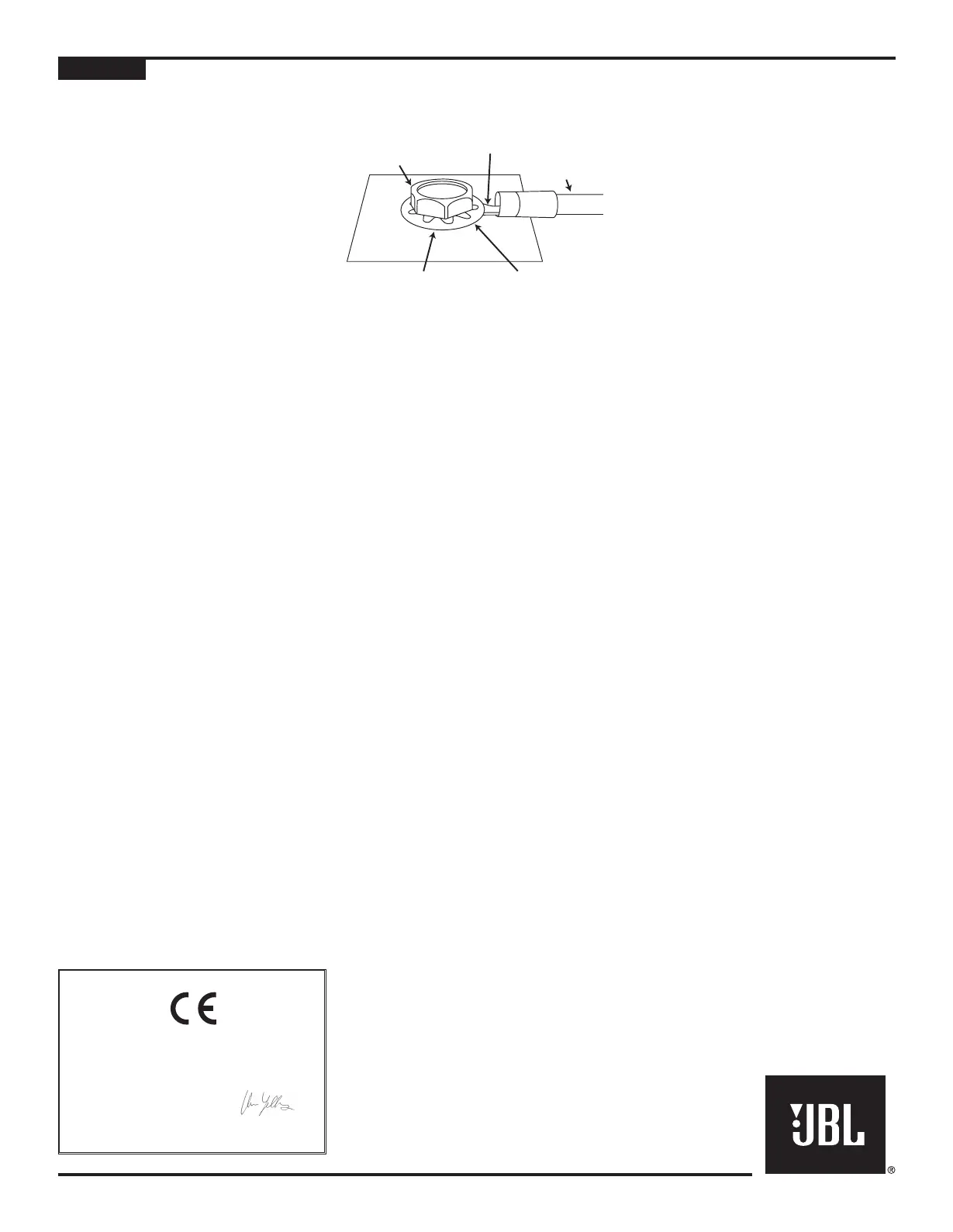

Заводской шуруп
Кольцевой коннектор
Провод
заземления
Внимание: Удалите
краску под кольцевым
коннектором.
Звездообразная
прокладка
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ САБВУФЕРНОГО УСИЛИТЕЛЯ АВТОМОБИЛЬНОЙ АУДИОСИСТЕМЫ GTO14001
Продукт разработан для мобильного применения и не
подходит для подключения к обычной сети. Для
гарантийной страховки необходим действительный
серийный номер. Свойства, технические характеристики
и вид продукта могут меняться без предварительного
уведомления.
РУССКИЙ
Declaration of Conformity
We, Harman Consumer Group, Inc.
2, route de Tours
72500 Château du Loir
France
Заявляем о своей ответственности; продукт, описанный в данном
руководстве пользователя, соответствует следующим
техническим стандартам:
EN 55013:2001+A1:2003
EN 55020:2002+A1:2003
Klaus Lebherz
Harman Consumer Group, Inc.
Château du Loir, France 08/09
