Side 1/2
Dálkový ovládač RC-60
Výrobek je vysílač a používá se k ovládání bezdrátových
zabezpečovacích systémů ř ů ady JA-60, 63 a 65. M že být použít i
s př čijíma i typu UC-216, 222, 230, 260 a 280.
Zařízení dva aktivační vstupy (A, B) pomocí kterých je možné
vysílat ovláda instrukce. též sabotáž vstup, který reaguje
vysláním sabotážního signálu. Sabotážní signál se ž vysílá při
nedovolené manipulaci (otevření krytu nebo utržení z montáže).
Výrobek je určen hlavně pro ovládání bezdrátoch
zabezpečovacích ústředen pomocí jiných zaříze (zámkových
vypínačů, teč ček karet, čipů apod.). V kombinaci s př č řijíma i ady
UC-2xx může sloužit k různým aplikacím v oblasti domovní
automatizace.
RC-60 automaticky kontroluje stav napájecích baterií.
Bezdrátový magnetický snímač JA-60N 1 / 2 MGW51006
Technické parametry
napájení 2x alkalicbaterie AAA 1,5V
průměrdoba životnosti bater cca 1 rok
pracovní kmitočet 433,92 MHz
vfkon
<
10 mW
komunikač dosah 100 m na přímou viditelnost
aktivačvstupy A a B ovládají se spíním s GND
sabotážvstup TMP reaguje na rozpojení od GND
lka přívodních vodičů max 0,5 m
třída prostředí II. vnitřní eobecné (-10 až +40 °C)
podmínky provozování ČTÚ GL 30/R/2000
zařízení splňuje ČSN ETSI EN 300 220, ČSN ETS 300 683, ČSN EN 60950
Jablotron s.r.o. tímto prohlašuje, že tento ovladač RC-60 je ve
shodě se základními požadavky a dalšími p říslušnými
ustanoveními směrnice 1999/5/ES (NV č. 426/2000Sb.).
Originál prohlášení o shod je na ěwww.jablotron.cz v sekci poradenst
Montáž ovladače
otev ř čete kryt (vtla ením západky na spodní straně snímače).
Odejměte dno krytu.
elektronika s bateriemi je umístěna ve víku
dno přišroubujte na vybrané místo, anténka má být orientována
vertikálně a může směřovat nahoru nebo dolu.
Příklad zapojení
Zapojení přívodních vodičů
Ovládač celkem 4 zapojovací svorky:
TMProzpojením od svorky GND vyšle tento vstup sigl sabože (shodný
jako při otevření krytu). Pokud vstup nepoijete propojte jej trvale se svorkou
GND.
A aktivační vstup, reaguje na spojení se svorkou GND. Při spojené propojce
MODE vysílá signál ZAJISTI
B aktivační vstup, reaguje na spojení se svorkou GND. Při spojené propojce
MODE vysí signál ODJISTI
GND společ svorka
Aktivač vstupy je možné ovládat klasickým kontaktem, nebo elektronickým
spínam prvkem.
Upozornění: vedení ke vstupů čm ovlada e nesmí být delší než 0,5 m. Přívody
se doporuču krouceným rem nebo sněným vodičem.
P iř řazení ovladače k přijímači
Před vložením bater do RC-60 si nejprve prostudujte instalační manuál
přijímací jednotky.
K ústřednám řady JA-60, 63 a 65 se ovladač přiřazuje v učícímdu
ústředny zapojením baterií do ovladače.
K přijímačům řady UC-2xx se ovladač přiřazuje buď zapojením bater, nebo
aktivací vstupu při zapojených bateriích (viz. manuál příslušného př čijíma e).
Funkce ovladače
Propojka MODE umň
uje volit jeden z následujících režimů:
Propojka MODE spojena - základ rim:
Chvilkové či trvalé spoje svorky A s GND vyšle sigl ZAJISTI.
Odpojeod GND nevyvo žádnou reakci.
Chvilkové či trva spojení svorky B s GND vyšle signál ODJISTI.
Odpojeod GND nevyvo žádnou reakci.
Tento režim je vhodný k ovládání systémů JA-6x i přijímačů
UC-2xx.
Propojka MODE rozpojena - stavový a pulzní vstup:
Spojení svorky A s GND vyšle signál ZAJISTI. Odpojení od GND
vyšle signál ODJISTI. Svorka A tedy funguje jako stavo vstup
(přijímač sleduje stav tohoto vstupu).
Chvilkové či trva spojení svorky B s GND vyšle sigl PANIC.
Odpojeod GND nevyvo žádnou reakci.
Upozornění:
Za říze nereaguje na zm ny stavu na vstupech kratší než 100 ms. ě
Stav propojky MODE se čte až p ř ři uzav ení krytu (zklidně
sabotážního vstupu).
Kontrola stavu baterií a jejich výměna
Ovládač kontroluje automaticky stav baterií a pokud se přiblíží jejich vybi,
informuje přijímač střednu) o potř ěeb výměny bater. K výměně baterií by
mělo dot co nejdříve (do 1 dne).
Přijímače UC-222, 230 požadavek výměny baterií nesignalizu.
Před měnou baterií mu být přijímač siglu středna) převeden
do stavu ve kterém je přípustné otevření ovládače. Používejte výhradně
značkoalkalické baterie typ AAA.
Poznámka: Po použití baterie (akumulátor) nevhazujte do koše, ale
odevzdejte do sběrného sta. Přesto, že robek neobsahuje žádné
škodli materiály, po skončení životnosti ho doporučujeme nevhazovat
do odpadků, ale p edat prodejci nebo př římo výrobci.
RC-60 Remote Control
The RC-60 is a wireless transmitter designed to control Jablotron
control panels via 3rd party wired access control devices (e.g.
proximity cad readers, mechanical locks with switches etc.). The RC-60
converts control signals from these devices into the wireless control
signals accepted by the JA-60, JA-63 and JA-65 control panels.
Additionally, it can be used to trigger UC-2xx receivers for various
home automation applications.
There are two input terminals (A & B) as well as a tamper input. The
tamper signal is transmitted if the RC-60 is opened or removed from the
wall.
The battery status of the RC-60 is checked automatically.
RC-60 Remote Control 2 / 2 MGW51006
Specification
Power supply 2 AAA alkaline batteries
Battery lifetime approx. 1 year
Frequency 433.92 MHz
RF Power
<
10 mW
Coding digital floating code
Operating range up to 100 m (open area)
Inputs A and B triggered by switching to GND
TMP tamper input must be connected to GND
Input wires length max 0.5 m
Environment class II, general interior (-10 to +40 °C)
Can be operated according to ERC REC 70-03
Complies with ETSI EN 300 220, ETS 300 683, EN 60950
Hereby, Jablotron Ltd., declares that this RC-60 is in compliance
with the essential requirements and other relevant provisions of
Directive 1999/5/EC.
Original of the conformity assessment can be found at the web page
www.jablotron.cz, section Technical support.
Installation
Open the cover by pressing in the tab on the bottom side of the detector.
Electronics and batteries are located inside the front cover.
Attach the bottom part to the wall or the frame of the door or window
using the provided screws.
Be sure that the antenna is vertical (pointing up or down).

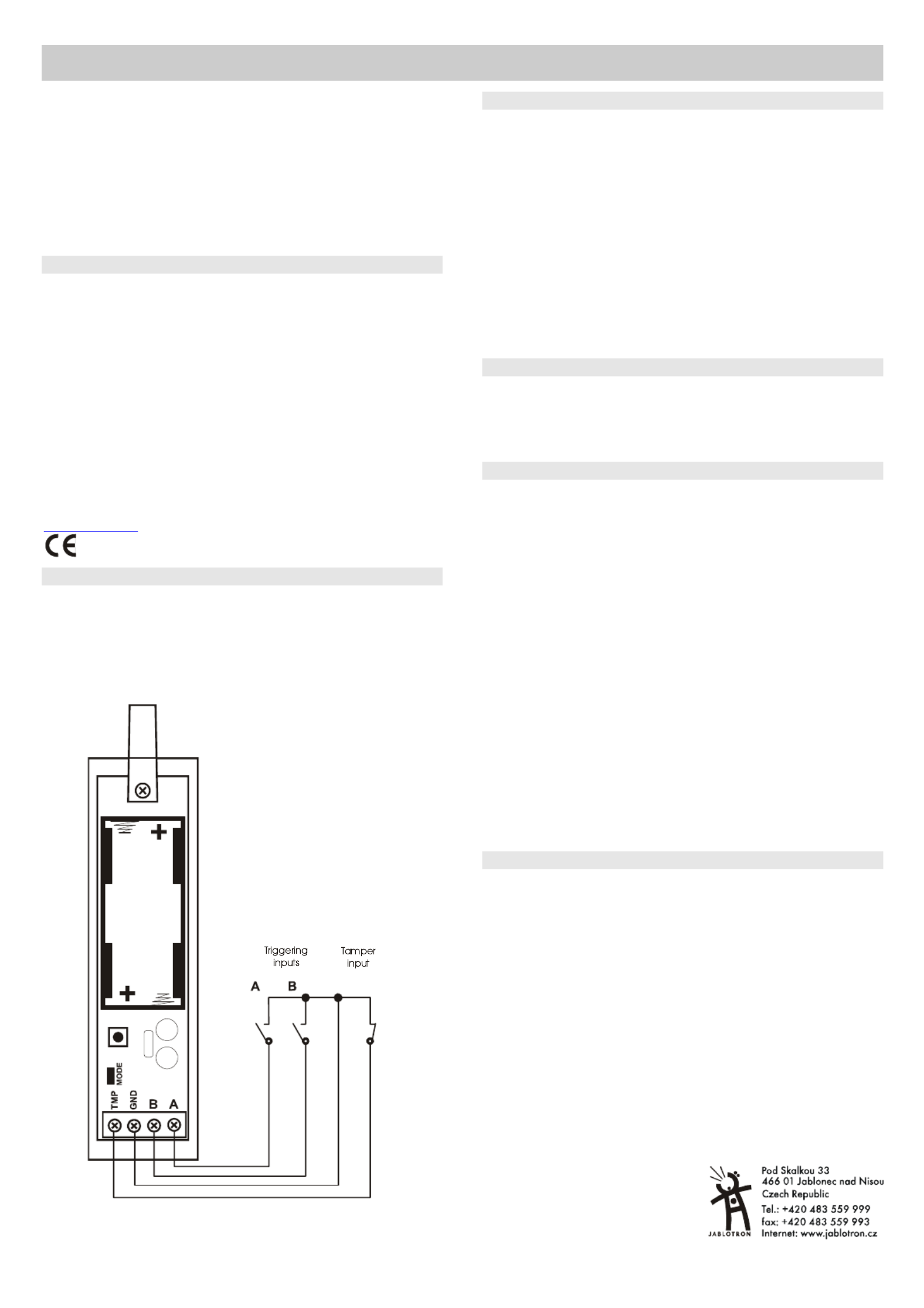

Example of connection
Terminals
There are 4 input terminals:
TMP when disconnected from the GND terminal it triggers the tamper
signal transmission (similar to opening the cover). If you do not use this
terminal, keep it connected to the GND.
A when connected to the GND, the input A is triggered. If the MODE
jumper is closed, the ARM instruction will be transmitted.
B when connected to the GND, the input B is triggered. If the MODE
jumper is closed, the DISARM instruction will be transmitted.
GND ground terminal
Note:
The triggering wires should not be longer then 0.5 m. It is
recommended to use twisted pairs or screened cables.
Both mechanical and electronic switches can be used to trigger the A
& B inputs.
Enrolling the remote control
Read carefully the installation manual of the receiver. The JA-60, JA-63
and JA-65 control panels must be set to the enrolling mode. The detector
will generate an enrollment signal after the batteries are installed.
The procedure for enrolling into a UC-2xx is usually the same or an input
must be triggered (see a corresponding manual).
Operating
The MODE jumper enables the setting of the following modes:
MODE jumper is closed the basic mode:
Temporary or permanent connection of the A input to the GND
causes ARM signal transmission. Disconnecting from the GND has
no effect.
Temporary or permanent connection of the B input to the GND
causes DISARM signal transmission. Disconnecting from the GND
has no effect.
This mode is suitable for arming and disarming control panels or for
UC-2xx triggering.
MODE jumper is open - the status and pulse mode:
Connecting the A input to the GND triggers the ARM signal.
Disconnecting it from the GND triggers the DISARM signal. This
means that the A terminal converts its status into controlling signals.
Temporary or permanent connection of the B input to the GND
causes PANIC signal transmission. Disconnecting from the GND
has no effect.
Note:
All triggering signals must be longer then 100 ms.
The MODE jumper status changes are in effect only after closing the
cover.
Battery replacement
The RC-60 automatically checks the condition of its batteries. If it is
necessary to replace the batteries, the RC-60 will inform the system. If a low
battery is indicated, it should be replaced as soon as possible.
Before the batteries are replaced, the receiver (control panel) must be put
into the mode, which allows for the opening of the remote control. Use only
high quality alkaline AAA batteries for replacement.
Note: Dispose of batteries safely depending on the type of the batteries
and local regulation. Even though this product does not contain any
harmful materials we suggest you to return the product to the dealer or
directly to the producer after usage.
