SICHERHEITSHINWEISE

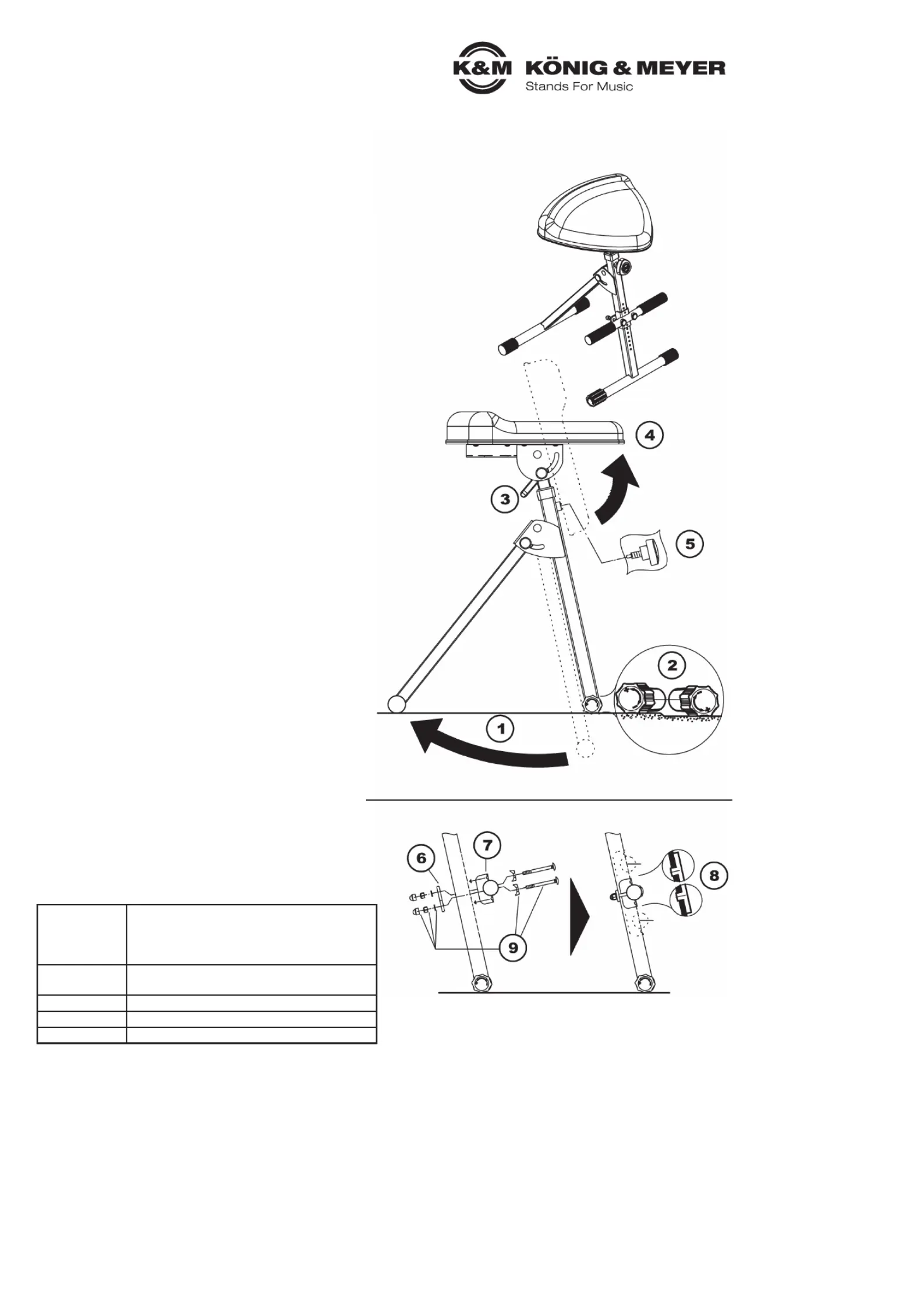

AUFBAUANLEITUNG

STEHHILFE

- Die beiden Fußrohre bis zum Anschlag

- auseinanderziehen und auf den Boden stellen 1

- Möglichen Bodenunebenheiten durch Drehen des

- Ausgleichsparkettschoners entgegenwirken. 2

- Knebelgriff lösen, Sitzfläche in gewünschte 3 4

- Stellung bringen, Knebelgriff wieder festziehen. 3

- Rast-Klemmschraube in das Gewindeauge des 5

- Grundrohres schrauben und den Bolzen in eine der

- Bohrungen des Auszugrohr eintauchen lassen

- (siehe Kapitel: Höhenverstellung).

FUSSSTÜTZE

Sie trägt wesentlich zur entspannenden Wirkung der

Stehhilfe bei und wird am Grundrohr befestigt

(9 Positionen sind möglich):

- Dazu die U-Lasche der Fußstütze über das 7

- Grundrohr legen und darauf achten, dass

- BEIDE Noppen in die entsprechenden 8

- Bohrungen eintauchen

- das Querrohr der Fußstütze jetzt zu beiden Seiten

- des Grundrohres mit der gegenüberliegenden

- Klemmlasche verschrauben 6 9

TECHNISCHE DATEN / SPEZIFIKATIONEN

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben.

Diese Anleitung informiert Sie über alle wichtigen Schritte bei Aufbau und Handhabung.

Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2, 97877 Wertheim, www.k-m.de

14044-000-55 Rev.23 / 14045-000-55 Rev.29 03-80-719-00 9/22

- Die Höhe der Stehhilfe wird eingestellt mit einer

- Rast-Klemmschraube ; es ist darauf zu achten, dass der Bolzen 5

- dieser Schraube stets in eine Bohrung des Auszugrohres eingreift.

- Bei Höhenverstellung darf der Sitz nicht belastet sein.

- Die Neigung des Sitzes wird mit einem Knebelgriff fixiert. 3

- Diesen fest anziehen - Handkraft genügt aber völlig.

- Die beiden Fußrohre werden zum Anschlag auseinandergezogen.

- Aufmerksame Handhabung erforderlich, da die

- Verstellmöglichkeiten Einklemmgefahren bergen.

14044/14045 Stehhilfe

- Ganz besonders - aber nicht nur - für Instrumentalisten

- gegen vorzeitige Ermüdung und zur Entlastung des Rückens

- komfortable, ergonomisch geformte Sitzfläche mit Stoff- oder Kunstlederbezug

- verstellbare Sitzfläche in Neigung und Höhe: 650-930 mm

- mit Fußablage, ebenfalls höhenverstellbar

- robust und stabil für absolut sicheren Stand

- mit Ausgleichparkettschoner bei Bodenunebenheiten

- transportfreundlich, da sehr flaches Packstück

- Gewicht: 5,6 kg

Material

Rohre, Blechteile, Schrauben: Stahl

Griffe, Führungen: Polyamid (PA)

Parkettschoner: TPE

Sitz: Stoffbezug (14044), Kunstleder (14045)

Abmessungen

Sitzhöhe: 650-930 mm

Aufstellmaß/Platzbedarf: B x T 400 x 450 mm

Eigengewicht 6,0 kg

Karton B x T x H: 880 x 410 x 210 mm

Zubehör optional: Rückenlehne 14032 oder 14033

BENUTZERHINWEISE / FUNKTION

HÖHENVERSTELLUNG NEIGUNG DES SITZES

PRÜFEN, INSTANDHALTEN, REINIGEN

- bei Wartungsarbeiten auf evtl. Gefährungen achten

- Zur Reinigung und Pflege am besten ein leicht feuchtes Tuch und

- ein nicht scheuerndes Reinigungsmittel benutzen

FEHLERSUCHE (F) und BESEITIGUNG (B)

F: Stehhilfe steht wackelig:

F: B: Untergrund prüfen bzw. in Ordnung bringen;

F: B: ggf. Ausgleichsparkettschoner einstellen.

F: B: Fußrohre bis zum Anschlag auseinanderziehen.

F: B: Schrauben, Rast-Klemmschraube, Klemmhebel nachziehen.

F: Fußstütze rutscht:

F: B: Noppen der U-Lasche in Grundrohr eintauchen lassen und 8

F: B: Schrauben nachziehen.

Rast-Klemmschraube 5

etwas lösen

Griff ziehen bis

Sicherungsbolzen

nicht mehr im

Eingriff

Auszugrohr ein-

bzw. ausfahren

Sicherungsbolzen in gewünschtes

Loch rasten lassen und

Rast-Klemmgriff 5

wieder fest

anziehen

- die Verschraubung soweit lösen bis die Noppen aus den 9

- Bohrungen ragen, dann die U-Lasche etwas anheben 7

- und in eine der gewünschten 9 Positionen schieben

- danach Schrauben wieder anziehen9

Der Neigungswinkel des Sitzes kann stufenlos eingestellt werden von 0° bis 75°.

Das bedeutet: - jede praktikable Sitzposition ist möglich

Das bedeutet: - der Sitz kann nicht nach hinten wegkippen

Das bedeutet: - die Stehhilfe kann sehr klein zusammen gelegt werden und eignet sich sehr gut für

Das bedeutet: - den mobilen Einsatz

Dazu Klemmhebel lösen, Sitz in gewünschte Position neigen, Klemmhebel wieder festziehen.3

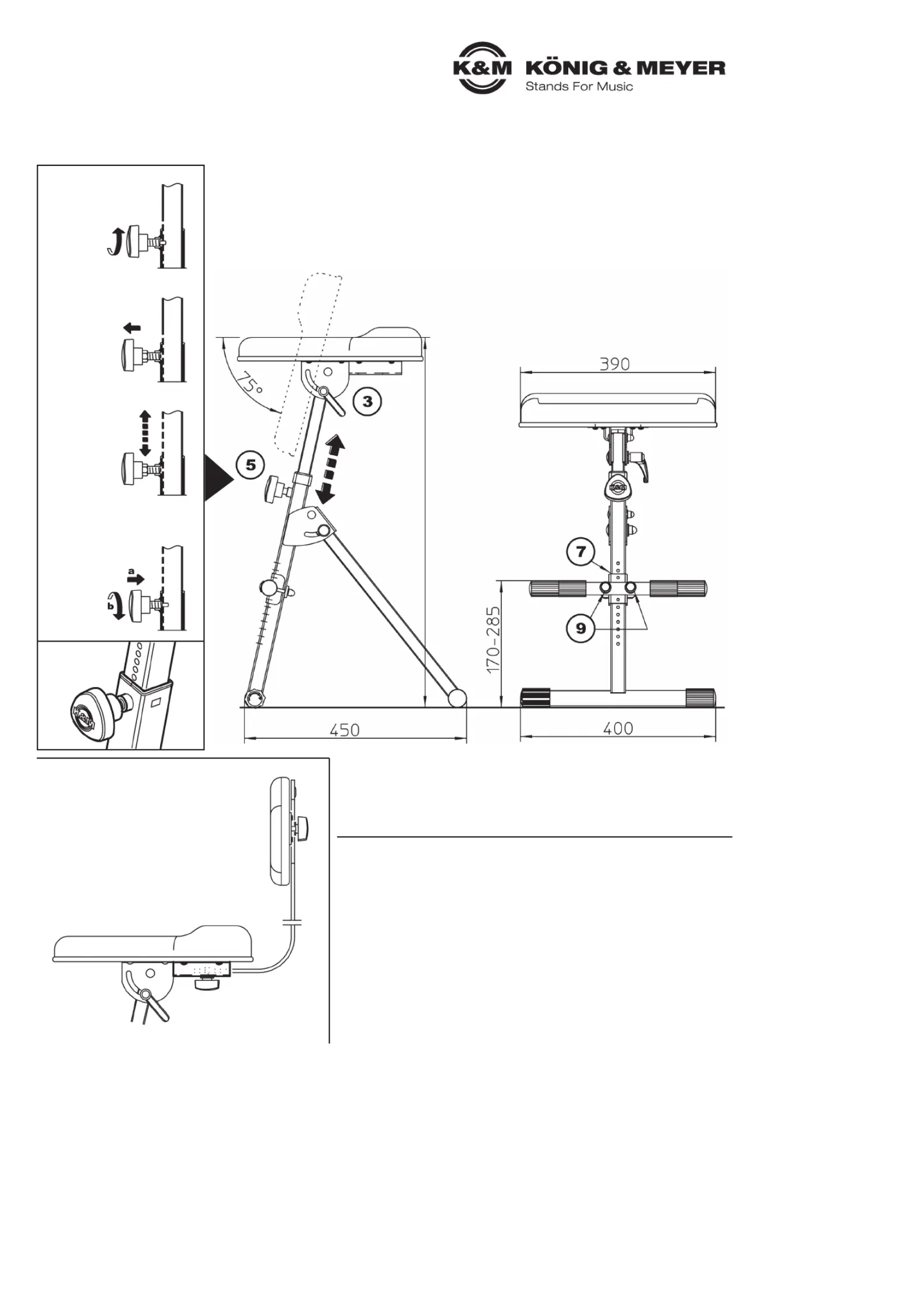

ABMESSUNGEN (in mm)

FUSSSTÜZE ANPASSEN

BENUTZERHINWEISE / FUNKTION

Bei Bedarf kann die Stehilfe mit einer

Rückenlehne ausgestattet werden:

- 14032-000-55 Kunstleder

- 14033-000-55 Stoffbezug

650 - 930
