Side 1/4
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
26720-022-55 Rev.04 / 26722-000-55 Rev.01 03-80-581-00 12/22
26720/26722 Monitorstativ
BESTIMMUNGSMÄSSER GEBRAUCH
Funktionelles Bodenstativ mit höhenverstellbarer Auflageplatte zum Abstellen von
Nahfeldmonitoren und Lautsprechern
Insbesondere für Heim und Studio dank schlanker Optik und Bauart
- Tragfähigkeit max. 35 kg (siehe Sicherheitshinweise: C)
- Die Abrhöhe des Monitors richtet sich nach der Höhe der Auflageplatte:
- - einstellbar sind: min. 677 -732 -812 -892 -972 -1052 -max. 1132 mm
- Solide Auflageplatte mit 4 selbstklebenden Gumminoppen:
- Auflagengrößen: Art. 26720 – 245 x 205 mm / Art. 26722 – 320 x 280 mm
- Die ausfahrbare Stahlrohrkombination ist doppelt gesichert
- Kabeldurchführung im Inneren des Rohres möglich (ggf. ohne Stecker)
- Für eine akustische Entkopplung bei festem Stand sorgt die flache und
- stabile Dreifuß-Konstruktion mit voluminösen Gummi-Parkettschonern
SICHERHEITSHINWEISE
A. ALLGEMEIN
A. - Das Stativ ist vor und nach der Benutzung einer Sichtprüfung zu unterziehen.
A. - Beschädigte oder unvollständige Stative dürfen nicht eingesetzt werden bzw.
A. - erst wieder nach Instandsetzung
A. - Auf geeigneten, d.h. ebenen und tragfähigen Untergrund achten
A. d.3- Die Stahlspitzen können zu Verletzungen führen. Bei der Montage
A. - wie auch beim späteren Umgang ist höchste Vorsicht geboten. Wir
A. - empfehlen Schutzhandschuhe zu tragen
A. - Unbefugte fernhalten
A. - Angaben dieser Anleitung beachten und für später aufbewahren
B. MONTAGEHINWEISE
B. - Fußrohre, Rohrkombination und Auflageplatte mit Vorsicht handhaben,
B. - insbesondere nicht fallenlassen (Quetschgefahr, Schäden am Boden etc.)
B. - Auf feste Schraubverbindungen achten (Sockel, Rohre, Auflage)
C. TRAGFÄHIGKEIT
C. - Die Tragfähigkeit von max. 35 kg gilt ausschließlich für Lasten, die genau
C. - senkrecht auf die Rohrkombination einwirken.
C. - Dies ist NICHT gegeben…
C. - a. …bei außerzentrischer Belastung, d.h. der Schwerpunkt der Traglast
C. - a. befindet sich nicht direkt über der Rohrkombination,
C. - b. …bei schräg stehendem Stativ (z.B. bei geneigtem Untergrund
C. - b. oder auch bei lockerer Verschraubung des Grundrohres) sowie
C. - c. …bei externen Einflüssen und Störungen (Zerren am Stativ,
C. - c. Stöße von Passanten, Windlasten, Erschütterungen etc.)
C. - So entstehen KIPP-Gefahren welche die angegebene Tragfähigkeit
C. - von max. 35 kg erheblich mindern.
D. AUS-/EINFAHREN DER TRAGLAST
D. - Vor dem Aus-/Einfahren muss der Monitor von der Auflageplatte entfernt
D. - werden.
D. - Direkt verschraubte Monitore können verbleiben bei folgender
D. - Vorgehensweise:
D.
- Stets von zwei befähigten Personen (P1, P2) durchführen lassen
D. - P1: hält das Auszugrohr mitsamt Traglast fest und sicher;
D. - P2: sichert die gewählte Höhe durch Einrasten des
D. - P2: Hakens und Anziehen der Klemmschraube .4.5 4.6
E. DEMONTAGE
E. - Immer zuerst die Traglast vom Stativ abheben - erst danach mit dem
E. - Einfahren bzw. der Demontage des Stativs beginnen.
E. - Bauteile mit Vorsicht handhaben und einlagern.
AUFSTELLANLEITUNG

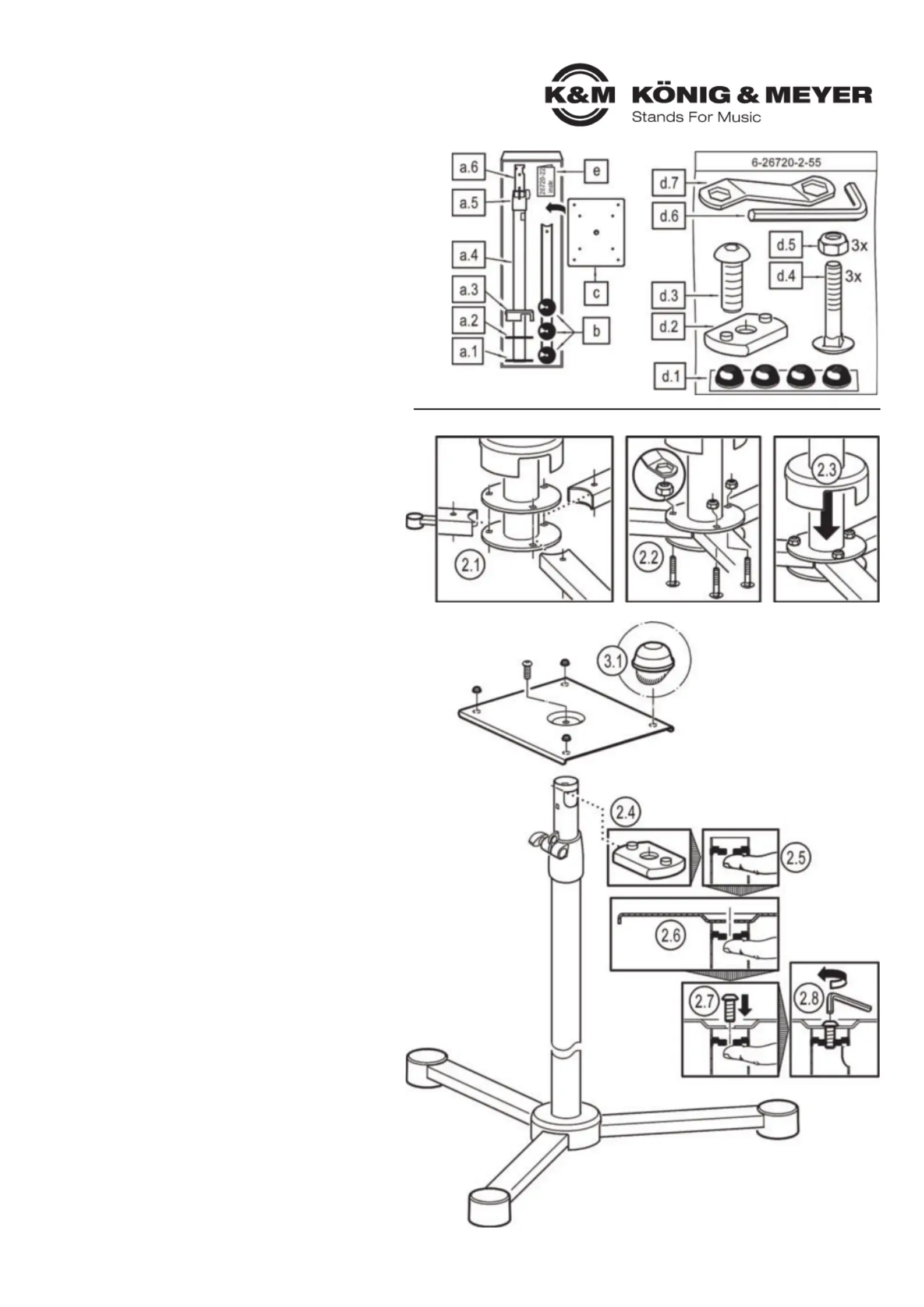

1. BESTANDTEILE
Nach dem Auspacken Sichtprüfung vornehmen, ob alle Teile vorhanden
und - soweit erkennbar - unbeschädigt sind.
a Rohrkombination kpl. bestehend aus:
a Scheibe unten, fest, Scheibe oben, lose, a.1 a.2 a.3 Abdeckkappe,
b Grundrohr, Spannschelle, a.4 a.5 a.6 Auszugrohr
b 3x Fußrohr mit Parkettschoner
c Auflageplatte: Art. 25720: 205 x 245 mm; Art. 26722: 280 x 320 mm
d Zubehörbeutel:
d 4x Gumminoppen ø 11 x 5 mm, Gewindelasche M8, d.1 d.2
d Linsenschraube M8 x 20 mm, 3x Schloßschraube M6 x 35 mm, d.3 d.4
d 3x Sicherungsmutter M6, Inbusschlüssel SW5, d.5 d.6
d Sechskantschlüssel SW10/SW13 d.7
e Gebrauchsanleitung
2. ZUSAMMENBAU
STATIV
2.1 b a.1 a.2 Fussrohre zwischen den beiden Scheiben , des
2.1 Grundrohres platzieren (fluchtende Bohrungen!)... a.4
2.2 d.4 ...und miteinander verbinden: dazu Schloßschrauben M6 x 35 mm
2.2 von unten durchstecken und mit Sicherungsmutter M6 d.5
2.2 verschrauben mittels Schlüssel SW10 . d.7
2.3 Wenn die Montage aller 3 Fußrohre abgeschlossen ist, wird die
2.3 Abdeckkappe a.3 über das Fußkreuz geschoben.
AUFLAGEPLATTE
2.4 d.2 Gewindelasche in den Schlitz des Auszugrohres führen... a.6
2.5 ...und mit dem Finger in Position halten.
2.6 c Auflageplatte mit zentraler Bohrung auf das Auszugrohr legen
2.6 Die seitlichen Schürzen der Auflageplatte weisen nach unten. Beachte:
2.7 d.3 Linsenkopfschraube M8 x 20 mm durch die mittige Bohrung stecken...
2.8 d.6 d.2 ...und per Inbusschlüssel mit der Gewindelasche verschrauben.
3. MONITOR UNTERLAGEN
Idealerweise schwingt nur die
Membran des Monitors.
In der Praxis übertragen sich
Schwingungen aber auch auf das
Gehäuse, das Stativ und den Boden.
Um diesen Effekt zu minimieren,
können Sie die beigefügten
Gumminoppen verwenden: d.1
3.1 Schutzfolie abziehen und an ge-
3.1 wünschter Stelle auf Platte kleben.
1. BESTANDTEILE
2. ZUSAMMENBAU
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen und beachten
Sie vor Aufbau und Betrieb dieses Produktes sorgfältig diese Anleitung. Sie informiert Sie
über alle wichtigen Schritte um eine sichere Handhabung zu gewährleisten. Wir empfehlen,
sie auch r den späteren Gebrauch aufzubewahren.

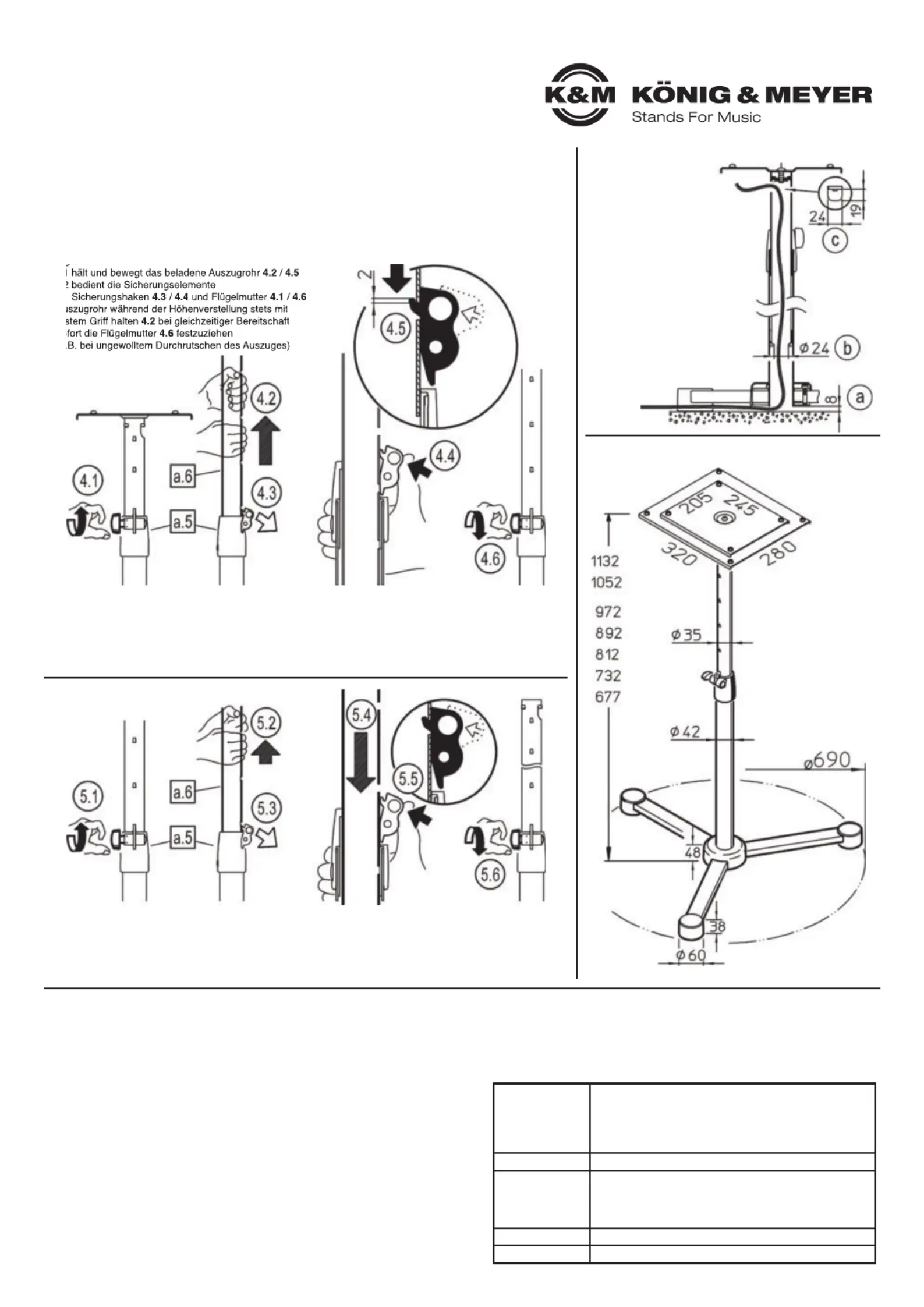

4./5. TRAGLAST AUFBRINGEN / EINSTELLEN DER HÖHE
BEACHTE!
- Unterschätzen Sie nicht das Gewicht des Lautsprechers
- Das Aufbringen sowie Aus- und Einfahren der Traglast muss durch
- befähigtes, d.h. fachlich und körperlich geeignetes Personal erfolgen
- Aufmerksamkeit und Kommunikation zwischen den Bedienern ist unabdingbar.
- Wir empfehlen dringend zunächst den Monitor zu entfernen, sodann die Höhe einzustellen und zu sichern.
- Anschließend wird der Monitor wieder aufgebracht.
- Soll der Monitor auf dem Stativ verbleiben, ist das Aus- und Einfahren von mindestens zwei befähigten
- Personen (P1, P2) durchzuführen.
- Es gilt:
- - P1
- - P2
- - P2
- - Au
- - fes
- - so
- - (z.
(in mm) AUFLAGEPLATTE
Art. 25720
- 205 x 245 mm
Art. 26722
- 280 x 320 mm
4.1 Flügelmutter der Spannschelle a.5 etwas lösen.
4.2 a.6 Auszugrohr anheben, wobei sich…
4.3 …der Sicherungshaken automatisch entriegelt
4.3 (und auch in entriegelter Stellung verbleibt).
4.4 Der Sicherungshaken muss also aktiv in die passende
4.4 Aussparung des Auszugrohres gedrückt werden.
4.5 Sobald der Haken eingetaucht ist, wird das Rohr um
4.5 2 mm abgesenkt, wodurch der Sicherungshaken.
4.5 gegen ungewolltes Ausrasten gesichert ist.
4.6 Flügelmutter wieder festziehen.
PRÜFEN, INSTANDHALTEN, REINIGEN
5.1 Flügelmutter der Spannschelle a.5 etwas lösen.
5.2 Zunächst Auszugrohr etwas anheben… a.6
5.3 …wodurch der Sicherungshaken automatisch
5.3 entriegelt.
5.4 Anschließend Auszugrohr einfahren lassen und…
5.5 …Sicherungshaken wieder in die vorgesehene
5.5 Öffnung drücken und in das Rohr einhaken lassen.
5.6 Flügelmutter wieder festziehen.
TECHNISCHE DATEN / SPEZIFIKATIONENFEHLERSUCHE (F) und BESEITIGUNG (B)
Material
Rohre, Scheiben, Sicherungshaken sowie Auflageplatte:
Stahl, schwarz gepulvert
Gewinde: Stahl verzinkt
Schelle, Schalen, Kappen: PA-6
Parkettschoner: TPE, 83Sh.A
Tragfähigkeit max. 35 kg zentrische Last
Abmessungen
Fußkreis ø 690 mm, H = 38/48 mm
Höhe: min. 677 - max. 1132 mm
Auflageplatte: Art. 25720: 205 x 245 mm
Auflageplatte: Art. 26722: 280 x 320 mm
Karton L x B x H: 702 x 321 x 138 mm
Gewicht Art. 26720 – 5,1 kg, Art. 26722 – 5,7 kg
F: Stativ kippelt bzw. steht schief:
F: B: Untergrund auf Ebenheit prüfen.
F: B: Grundrohr, Scheiben , , und Fußrohre auf Geradheit prüfen. a.1 2 3 b
F: B: Festsitz der Schrauben an den drei Fußrohren sowie an der Spannschelle a.5
F: B: prüfen und ggf. nachziehen.
F: Auszugrohr a.6 fährt ungewollt ein:
F: B: Sicherungshaken in Aussparung drücken und Flügelmutter festziehen ( - ). 4.4 4.6
F: Monitor wackelt/sitzt schief:
F: B: Für ebenen Stand des Stativs sorgen.
F: B: Die Gewindeverbindungen des Stativs (1. Fußrohre - Grundrohr,
F: B: 2. Spannschelle, 3. Auszugrohr - Auflageplatte) müssen fest angezogen sein.
F: B: Unterlagen optimieren, d.h. auf richtige Position und Anzahl (St. 4) achten. d.1
F: B: Eignung des Monitors hinsichtlich Form und Größe sicherstellen.
F: B: Schwerpunkt des Monitors stets mittig zur Auflageplatte ausrichten.
BENUTZERHINWEISE / FUNKTIONEN
4. AUSFAHREN
7. ABMESSUNGEN
5. EINFAHREN
- Schonender Umgang mit dem Distanzrohr erhält die Teleskopierbarkeit, die Tragkraft und die Sicherheit der Installation.
- Bei Wartungsarbeiten - stets im unbelasteten Zustand - auf mögliche Gefährdungen achten (Einklemmen, Anstoßen, Kippen).
- Zur Reinigung und Pflege ein leicht feuchtes Tuch und ein nicht scheuerndes Reinigungsmittel benutzen.
Die "offene" Bauweise des
Stativs ermöglicht es im
Rohrinnern ein Kabel zu
verlegen.
VERLAUF & DIMENSIONEN
a Grundrohr unten
a (8 mm vom Boden)
b Auszugsicherung
b (ø 24 mm-Öffnung)
c Auszugrohr oben
c (19 x 24 mm)
6. KABELDURCHFÜHRUNG
