Side 1/4

SICHERHEITSHINWEISE

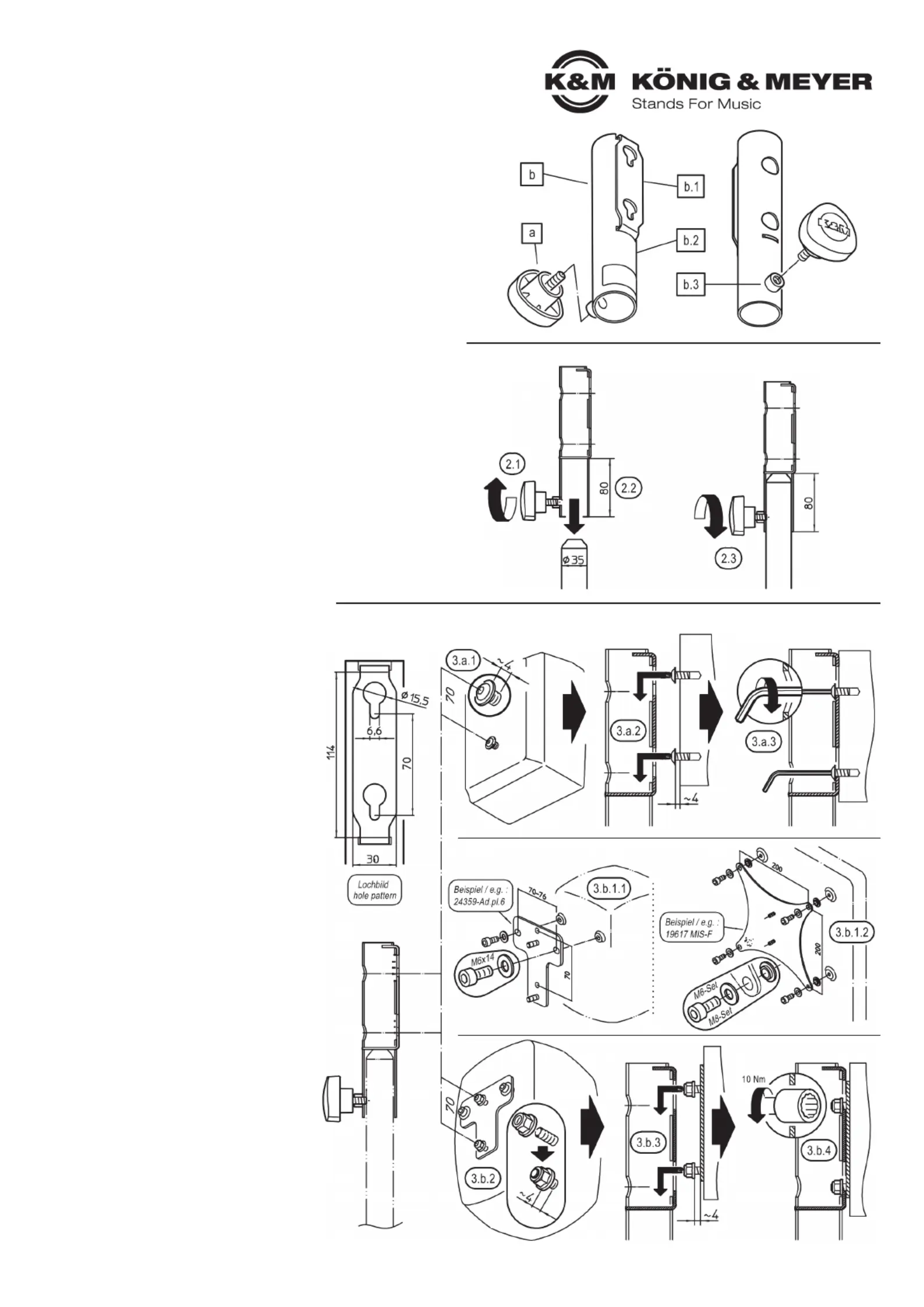

1. BESTANDTEILE

Die Halterung ist bereits komplett vormontiert.

Zunächst ist eine Sichtprüfung vorzunehmen ob, soweit

erkennbar, alle Teile vorhanden und in Ordnung sind:

a Klemmschraube M8 x 16/33 mm,

b Adapter, bestehend aus:

b.1 Befestigungsschiene (70 mm-M6)

b.2 Aufsteckhülse (für ø 35 mm, 80 mm tief)

b.3 Gewindeauge M8

2. MONTAGE AM STATIV

2.1 a Klemmschraube zurückdrehen bis das Gewinde

2.1 nicht mehr ins Innere der Aufsteckhülse ragt. b.1

2.2 Aufsteckhülse bis zum Anschlag (80 mm tief) über

2.2 das Auszugrohr des Statives schieben.

2.3 5 Stativadapter ausrichten und Position durch Fest-

2.3 aziehender Klemmschraube sichern.

3. MONTAGE DER TRAGLAST

3.a DIREKTE MONTAGE - OHNE ADAPTERPLATTE

3.a.1 Voraussetzungen:

3.a.1 Der Bildschirm oder der Lautsprecher muss über

3.a.1 zwei Gewindebuchsen verfügen, welche:

3.a.1 - vertikal einen Abstand von 70 mm aufweisen

3.a.1 - die Größe M4, M5, M6 oder 1/4" haben

3.a.1 Entsprechende Schrauben (nicht im Lieferumfang)

3.a.1 werden nun eingedreht bis ein Abstand von ca. 4 mm

3.a.1 zwischen Schraubenkopf (oder U-Scheibe) und der

3.a.1 Traglast verbleibt.

3.a.2 Verschraubung nun in die Befestigungsschiene b.1

3.a.2 einhängen.

3.a.3 Die Schrauben werden mit einem Schlüssel fest-

3.a.3 gezogen, was die rückseitig angebrachten Bohrungen

3.a.3 der Aufsteckhülse ermöglichen.

3.b INDIREKTE MONTAGE - MIT ADAPTERPLATTE

3.b.1 Traglasten:

3.b.1.1 LAUTSPRECHER

3.b.1.1 Adapterplatten: 24352, -54, -56, -57. -58, -59.

3.b.1.1 - Beigefügte Schrauben: 2x M6 x 14 mm und

3.b.1.1 - U-Scheiben

3.b.1.2 BILDSCHIRME

3.b.1.2 Adapterplatten 19615 ( 75/100), 19616 (100/200)■

3.b.1.2 - Beigefügte Schraubensets: 4x M4 x 14 mm und U-Scheiben

3.b.1.2 Adapterplatten 19617 ( 200), 19618 ( 200/400)■ ■

3.b.1.2 - Beigefügte Schraubensets: 4x M6 x 16 mm und

3.b.1.2 -U-/Iso-Scheiben; 4x M8 x 20 mm und U-/Iso-Scheiben

3.b.2 Jede der o.g. Adapterplatten (24352ff, 19615 ff) ver-

3.b.2 fügt über zwei Gewindebolzen M6. Auf diese werden die

3.b.2 beigefügten Flanschmuttern aufgeschraubt (4 mm Abstand einhalten).

3.b.3 Diese Muttern werden nun in die Halteschiene eingehängt.

3.b.4 Flanschmuttern mit Steckschlüssel SW10 festziehen (10 Nm).

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen und

beachten Sie vor Aufbau und Betrieb dieses Produkts sorgfältig diese Anleitung.

Sie informiert Sie über alle wichtigen Schritte um eine sichere Handhabung zu

gewährleisten. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.

AUFSTELLANLEITUNG

19611 Stativadapter

BESTIMMUNGSGEMÄSSER GEBRAUCH:

- Der Adapter ermöglicht die Befestigung ausgewählter Bildschirme

- oder Lautsprecher auf Stativen mit ø 35 mm Auszugsrohr

MERKMALE & FÄHIGKEITEN

- max. Traglast: 25 kg

- professionelle Qualität, hervorragend verarbeitet

- Ausrichtung: stufenlos drehbar um 360°

- Lochbilder zur Montage der Lasten:

- 1. bei direkter Befestigung: 70 mm-M6 (3.a)

- 2. per Lautsprecher-Adapterplatten K&M-Nr. 24352 bis 24359 (3.b)

- 3. per VESA-Adapterplatten K&M-Nr. 19615, 19616, 19617, 19618 (3.b)

- Daten: Gewicht 0,5 kg, Aufstecktiefe: 80 mm für ø 35 mm

STATIVADAPTER 19611

- Max. Belastung: 25 kg, vorbehaltlich der maximalen Tragkraft des Stativs.

- Produkt einer Sichtprüfung unterziehen: beschädigte Teile dürfen nicht

- eingesetzt werden und müssen entweder ersetzt oder repariert werden.

- Nur geeignete Bildschirme oder Lautsprecher anbringen.

- Achten Sie auf: -Anschlussmaße, -Größe, -Gewicht

- Die Schraubverbindungen zwischen der Traglast, dem Stativadapter

- und etwaigen Adapterplatten müssen fest angezogen sein;

- dieser Zustand ist regelmäßig zu überprüfen.

- Um ein ungewolltes Verdrehen des Adapters (und der Traglast) zu ver-

- hindern sollte die gewünschte Position durch festes, aber nicht über-

- festes Anziehen der Klemmschraube fixiert werden. Handkraft genügt. a

- Installation vor Feuchtigkeit, Nässe, Windlasten etc. schützen.

- Die Sicherheitshinweise des Stativs sind zu beachten.

1. BESTANDTEILE

2. MONTAGE AM STATIV

3. MONTAGE DER

3. TRAGLAST

3.a DIREKTE MONTAGE - OHNE ADAPTERPLATTE

3.b INDIREKTE MONTAGE - MIT ADAPTERPLATTE

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2, 97877 Wertheim, www.k-m.de

19611-000-55 Rev.01 03-80-961-00 7/23

TECHNISCHE DATEN

4. SENKRECHTE STELLUNG

4. DER TRAGLAST

5. AUSRICHTUNG

5. um 360° stufenlos

5. verdrehbar

7. STANDSICHERHEIT

8. ABMESSUNGEN

4./5. EINSTELLUNGEN

4. SENKRECHTE STELLUNG DER TRAGLAST

Auf eine Neigungsverstellung wurde hier bewusst verzichtet.

VORTEIL:

Dadurch konnte der Abstand von Tragrohr und Last

bauartbedingt minimiert werden, was sich höchst positiv auf

die Standfestigkeit (siehe Kapitel ) der Installation auswirkt. 7

HINWEIS:

Falls eine Neigungsverstellung gewollt ist, verweisen wir auf

unser Produkt 19610-000-55 Stativadapter.

5. AUSRICHTUNG um 360° stufenlos verdrehbar

5.1 a Klemmschraube etwas lösen

5.2 Traglast halten und in gewünschte Richtung drehen

5.3 Klemmschraube wieder festdrehen

6. GEEIGNETE K&M-STATIVE

6.1 Grundsätzlich nur Stative mit Auszugrohr ø 35 mm

6.2 Dazu zählen aus dem K&M-Programm die Modelle:

6.2 - Boxenstative: 19500, 213, 21302, 21435, 21436,

6.2 21439, 21449, 21450, 21454, 21459, - Boxenstative:

6.2 21460, 21467, 21471, 21472, 26733, - Boxenstative:

6.2 26735, 26737, 26750 - Boxenstative:

6.2 - Leuchtenstative: 24610, 24624, 24630, 24645

6.3 Das Stativ muss aufgestellt werden gemäß der

6.3 Anleitung und den Sicherheitshinweisen

7. STANDSICHERHEIT

7.1 Die komplette INSTALLATION (= Kombination aus

7.1 Untergrund, Stativ, Stativadapter und Traglast) muss

7.1 über AUSREICHENDE STANDSICHERHEIT verfügen.

7.1 Wichtige Einflussgrößen sind:

7.1.a UNTERGRUND

7.1.a.1 - muss eben und tragfähig sein;

7.1.a.2 - schiefe Untergründe sind eine Gefahr

7.1.b STATIV

7.1.b- das verwendete Stativ (Auszug ø 35 mm) muss

7.1.b- in der Lage sein, das Gewicht der kompletten

7.1.b- Last sicher zu tragen. Zu beachten sind:

7.1.b.1 - die angegebene maximale Stativ-Tragkraft

7.1.b.1 - (welche sich fast immer auf zentrische Lasten

7.1.b.1 - bezieht) darf nicht überschritten werden

7.1.b.2 - die Standfestigkeit des Stativs hängt ab von der

7.1.b.2 - Bauart, der Materialauswahl, dem Eigengewicht

7.1.b.2 - und dem Größenverhältnis der Fußbasis zur Höhe

7.1.b.2 - (je größer der Fußkreis, desto besser)

7.1.c TRAGLAST

7.1.c.1 - max. 25 kg seitens des Stativadapters 19611

7.1.c.2 - Ideal ist prinzipiell eine zentrische Stativbelastung,

7.1.c.2 - JEDOCH, der Stativadapter 19611 hält die Traglast

7.1.c.2 - IMMER AUSSER-ZENTRISCH (Abstand X)

7.1.c.3 - Deshalb empfehlen wir stets, die Traglast direkt

7.1.c.3 - über einem der (je nach Stativbauart) meist

7.1.c.3 - drei Füße zu platzieren

7.1.d EXTERNE VORGABEN

7.1.d - Mögliche Seitenkräfte sind zu unterbinden

7.1.d - (Beispiele: Wind, Stöße, Herumzerren des Stativs)

7.2 5°-KIPPTEST (nach DGUV-Vorschrift 17 und 18) wird

7.2 empfohlen bei Zweifeln an der Standfestigkeit

7.2 TESTBEDINGUNGEN

7.2 Die Installation (bewusst ungünstig eingestellt, d.h. max.

7.2 Höhe, Traglast zwischen zwei Füssen) darf auf einer um

7.2 5° geneigten Ebene nicht umkippen.

7.2 WARNUNG

7.2 Bei der Durchführung dieses Tests ist die Sicherheit zu

7.2 gewährleisten: rechtzeitiges Abfangen des Stativs.

7.2 Absperrungen, Sicherungsseile etc. Ggf. Fachpersonal

7.2 hinzuziehen.

7.2 HINWEIS

7.2 Der 5°-Kipptest weist darauf hin, wie gut die Installation

7.2 Seitenkräften (Wind, Stößen) widersteht. Sein Bestehen

7.2 bedeutet NICHT, dass der Betrieb der Installation auf

7.2 einer bis zu 5° schiefen Ebene erlaubt ist. Dies gilt

7.2 vielmehr nur für ebene Untergründe.

7.3 MASSNAHMEN zur Verbesserung der Standfestigkeit sind:

7.3 7.1.a.1- Für ebenen und tragfähigen Untergrund sorgen

7.3 7.1.b- Geeignetes Stativ verwenden

7.3 - Traglast stets direkt über einem der Stativfüße platzieren

7.3 - Stativhöhe reduzieren

7.3 - Gewicht der Traglast reduzieren

7.3 - Basis beschweren/befestigen

7.3 - Mit Seilen abspannen

Grundsätzlich darf das Stativ nicht Gefahr laufen umzukippen

- auch bei ungünstigster Einstellung des Stativadapters 19611

BENUTZERHINWEISE

WARNUNG

Es besteht erhöhte

Kippgefahr bei der

Häufung ungünstiger

Umstände wie:

7.1.a

Untergrund ungeeignet

7.1.b

Stativ ungeeignet

7.1.c

Traglast:

- platziert zwischen

- zwei Füßen statt

- direkt über einem Fuß

- in sehr großer Höhe

- weit außer der Mitte

7.1.d

Externen Gefahren:

- Wind, - Stöße, - Zerren

MASSNAHMEN

WARTUNG

- Schonender Umgang erhält die Funktion, die Tragkraft und die

- Langlebigkeit

- Periodische Betätigung beweglicher Teile erhält deren Gängigkeit

- Wartungsarbeiten dürfen nur im unbelasteten Zustand durchgeführt

- werden

- Beschädigte Teile dürfen nicht weiterverwendet werden, sie müssen

- ersetzt bzw. repariert werden

- Schmutz, Feuchtigkeit und ggf. Korrosion sind zu entfernen

- Zur Reinigung und Pflege ein leicht feuchtes Tuch und nicht

- scheuerndes Reinigungsmittel benutze

FEHLERSUCHE (F) und BESEITIGUNG (B)

F: Stativ wackelt B: Stativ auf festen Stand hin überprüfen.

B: Sind die Verschraubungen am Stativ korrekt

F: Stativ wackelt B: angezogen?

F: Stativadapter B: Sitzt die Aufsteckhülse bis zum Anschlag auf b

F: B: wackelt: dem Stativ?

B: Klemmschraube und Klemmhebel auf a c

B: Festsitz prüfen.

F: Traglast wackelt: B: Passen die Anschlussmaße der Traglast zum

B: Stativadapter?

B: Die Befestigungsschiene ist geeignet für b.1

B: M6-70 mm, deshalb auf passende und korrekt

B: platzierte Traglast bzw. Adapterplatte achten.

B: Festsitz der Verschraubung mit dem

B: Stativadapter prüfen.

Material

Aufnahmehülse, Befestigungsschiene: Stahl, gepulvert, schwarz

Gewinde, Niet: Stahl, verzinkt

Klemmgriff: Kunststoff (PA)

Traglast Bildschirme, Lautsprecher mit geeigneten Anschlussmaßen

Tragkraft max. 25 kg / geringere Lasten bei unsicherem Stand

Maße

Aufsteckhülse für Rohr-ø 35 mm, Halterung-Lochbild: M6 x 70 mm

Außenmaß: 205/212 x 40/54 x 80 mm, Eigengewicht: 0,5 kg

Karton innen 258 x 63 x 81 mm, 0,1 kg

Kipplinie

Beispiel: Stativ K&M 214/6

(max. Belastbarkeit 50 kg)

Kippgefahr
