Side 1/4
AUFSTELLANLEITUNG
Das vorliegende 23874 Tablet-PC-Halter-Bundle kombiniert die Produkte 19744 und 23873, welche beide eingehend in jeweils separaten Anleitungen = (> sep. GA) beschrie-
ben sind. Auf diese wird im Verlaufe dieser Gesamtanleitung immer wieder hingewiesen.
SICHERHEITSHINWEISE
ALLGEMEIN
- Die Möglichkeit das Produkt zu verstellen, birgt naturgemäß Einklemmgefahren. Umsichtige und aufmerksame Handhabung bei Aufbau, Nutzung und Wartung sind daher
- unverzichtbar.
- Das Produkt ist vor widrigen äußeren Einflüssen zu schützen wie z.B.: Nässe, Wind, Stößen (u.a. durch Publikum).
- Ein beschädigtes Produkt darf zunächst nicht weiter eingesetzt werden; defekte Teile müssen vor Gebrauch ersetzt oder repariert werden.
BETRIEB
- Die Tischplatte muss geeignet sein das Produkt zu tragen. Das beinhaltet:
- a. Die Platte muss eben und parallel und darf maximal 85 mm stark sein.
- b. Die Klammer muss vollflächig und bis zum Anschlag aufgeschoben werden können. Das entspricht einer Fläche von 150 mm Breite und 110 mm Tiefe.
- c. Die Platte bzw. der Tisch müssen in der Lage sein die Last auf Dauer zu tragen.
- Auf ordnungsgemäße Befestigung des Bildschirm-Halters an der Tischplatte achten.
- Der Verlängerungsarm (23873-c) darf nicht über die Stange (23873-a) hinausragen.
- Die Gasdruckfeder des Haltearmes 23873 kann und soll auf das Gewicht des Tablets eingestellt werden. Dies verhindert später ein ungewolltes Absinken der Traglast.
- Der Tablet-PC-Halter 19744 muss ordnungsgemäß auf das Gewinde des Bildschirmhalters 23873 geschraubt werden: wir empfehlen ca. 3 Umdrehungen.
- Den Tablet PC wie in der Anleitung des 19744 beschrieben bitte sorgfältig in der Halterung befestigen und auf sicheren Sitz prüfen.
- Ebenso den Bildschirm-Halter 23873 gemäß den Angaben in der Anleitung montieren und handhaben.
- Komplette Installation umsichtig handhaben; insbesondere bei Änderungen der Einstellungen (Neigung, Format und Ausrichtung) ist auf sicheren Halt des Tablets zu achten.
Vielen Dank, dass Sie sich für dieses Projekt entschieden haben. Bitte lesen und beachten Sie sorgfältig diese Anleitung. Sie informiert Sie über alle wichtigen Schritte, die
für einen sicheren Aufbau und Betrieb erforderlich sind. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
23874 Tablet-PC-Halter-Bundle
Das Bundle kombiniert die beiden Artikel
- 19744 Tablet-PC-Stativhalter »Biobased«
- 23873 Bildschirm-Halter (Haltearm)
BESTIMMUNGSGEMÄSSER GEBRAUCH
Der universelle Tablet-PC-Halter 19744 eignet sich für alle Tablets mit einer Größe von ca. 10“ bis 16“.
Die Position des Tablets lässt sich über den hochbeweglichen Haltearm 23873 äußerst flexibel einstellen.
MERKMALE und FÄHIGKEITEN
- Tablet-PC-Stativhalter und Bildschirm-Halter werden kurzerhand miteinander verschraubt.
- Diese Gewindeverbindung zeichnet sich aus durch Robustheit, Schnelligkeit und Flexibilität (z.B. Verdrehmöglichkeit).
- Die Tischklemme des Haltearmes kann an bis zu 85 mm starken Platten befestigt werden.
- Das Tablet kann innerhalb des Schwenkradius von 800 mm quasi an jeder Stelle positioniert werden.
- Ausführliche Beschreibungen des 19744 Tablet-PC-Halter sowie 23873 Bildschirm-Halter: siehe separate Anleitungen.
1. BESTANDTEILE / LIEFERUMFANG
Bitte Sichtprüfung vornehmen, ob alle Teile vorhanden und
- soweit erkennbar - in Ordnung sind.
19744 TABLET-PC-HALTER (> sep. GA)
a Schwenkgelenk mit 3/8"-Innengewinde
b Halterung (Grundkörper, Schieber, Klemmung)
c Sicherungswinkel (mit Filz und Gummikappe)
23873 BILDSCHIRM-HALTER (> sep. GA)
a Klammer mit Stange ø 32 mm
b Federarm mit Bildschirmhalteplatte (> sep. GA),
b hier ersetzt durch:
b.1 Federarm mit 3/8"-Bolzengewinde (siehe Abb. ) b.1
c Verlängerungsarm
23873 KLEINTEILE A-D im Klarsichtbeutel ( ), Inhalt:
A Kreuzschlitzschrauben M4 x 12/30 mm (je 4x) - hier nicht erforderlich;
A optional einsetzbar in Verbindung mit VESA-Platte (> sep. GA-2)
B Inbusschlüssel SW3 + SW5
C Kunststoffbuchse ø 12 x 16 mm (4x) - hier nicht erforderlich:
C optional einsetzbar in Verbindung mit VESA-Platte (> sep. GA-2)
C Kabelclip für Stange ø 32 mm (> sep. GA-7)
D Gewindebolzen M6 x 25 mm (> sep. GA-4 ,5)
D Abdeckung (> sep. GA-4)
23873 ZUBEHÖR, optional: VESA-Platte für Bildschirm
23873 ZUBEHÖR, siehe (> sep. GA-4, 5, 6)
23873 ZUBEHÖR, - hier lose beigelegt

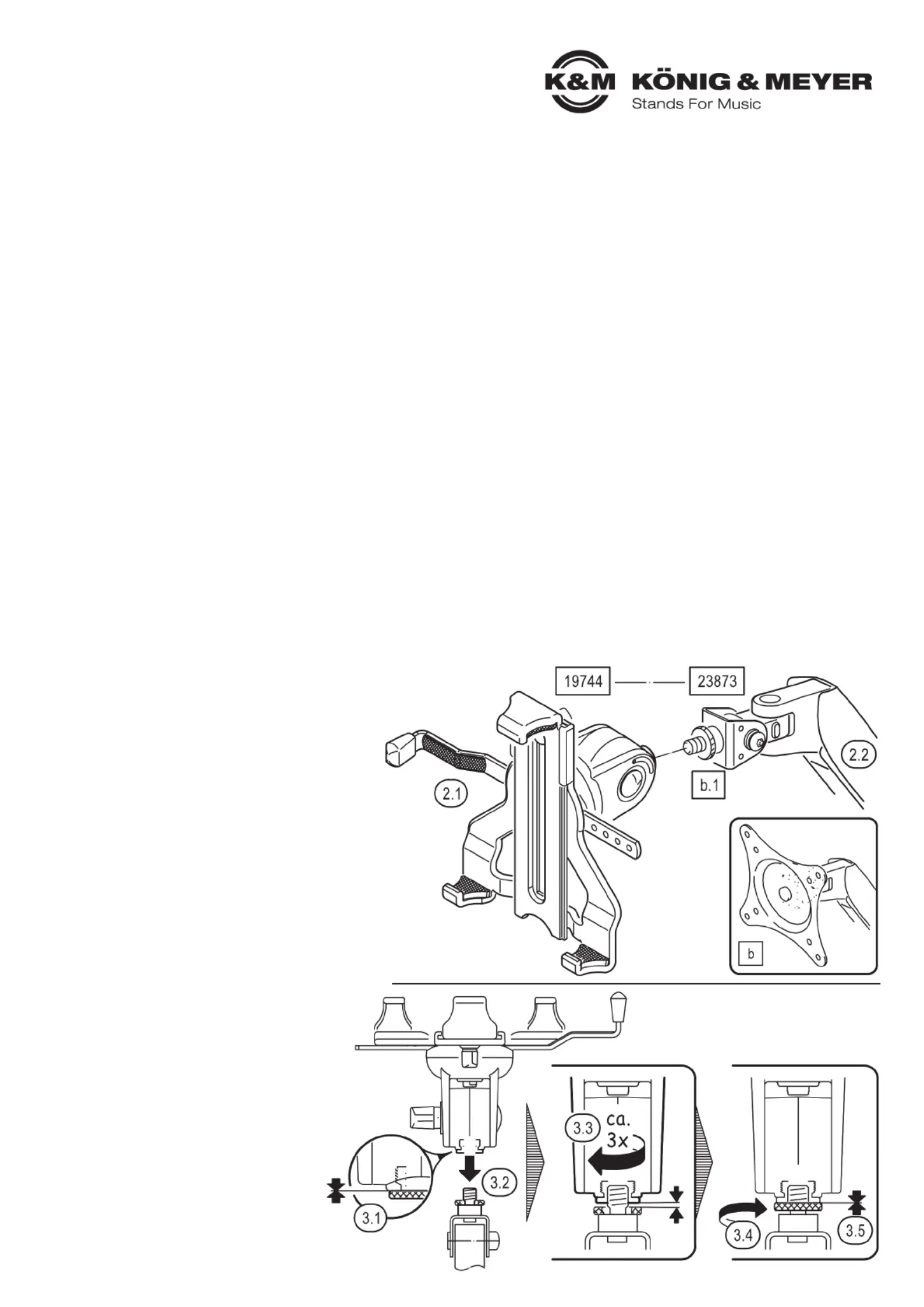

2. VORBEREITUNG
2.1 19744 zusammenbauen (> sep. GA)
2.2 23873 montieren (> sep. GA)
3. 19744 mit 23873 verschrauben
3.1 Sicherstellen, dass das 3/8"-Innengewinde bis
3.1 zum Anschlag in das Gelenk eingeschraubt ist.
3.2 Innengewinde des 19744 nun am Bolzengewinde
3.2 des 23873 ansetzen…
3.3 …und ca. 3 Umdrehungen einschrauben (bis der
3.3 Tablet-PC-Halter senkrecht ausgerichtet ist).
3.4 Rändelscheibe am Grunde es Gewindebolzens
3.4 nun verdrehen bis…
3.5 …Haltearm und Gelenk fest miteinander verspannt sind.
TRAGFÄHIGKEIT
Tablet-PCs
(Abmessungen beachten)
ABMESSUNGEN
23874: Schwenkbereich 360°
23874: - Höhe max. 780 mm,
23874: - Auslage max. 760 mm
19744: für Tablets ~10"-16"
19744: - Breite 150 - 330/430 mm,
19744: - Höhe 187 – 280 mm,
19744: - Tiefe 20 mm
19744: - Gewindebuchse BSW-3/8"
23873: Schwenkbereich 360°
23873: - Höhe max. 570 mm,
23873: - Auslage max. 600 mm
23873: - Gewindebolzen BSW-3/8"
GEWICHT
23874: 3,3 kg
- 19744: 0,435 kg
- 23873: 2,865 kg
KARTON
720 x 410 x 130 mm, 0,9 kg
ZUBEHÖR
VESA-Platte 75 x 75 mm, 100 x 100 mm
TECHNISCHE DATEN
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
23874-000-55 Rev.3 03-80-942-00 12/22
- Prüfen Sie regelmäßig den ordnungsgemäßen Zustand der Bauteile,
- wobei defekte Teile ersetzt oder repariert werden müssen.
- Stellen Sie vor Benutzung den Festsitz der Schraub- und Steckverbindungen sicher.
- Bei Wartungs- und Reinigungsarbeiten zunächst immer das Tablet-PC entnehmen.
- Zur Reinigung und Pflege ein leicht feuchtes Tuch und ein
- nicht scheuerndes Reinigungsmittel benutzen.
WARTUNG
FEHLERSUCHE (F) und BESEITIGUNG (B)
19744 Tablet-PC-Halter: siehe (> sep. GA)
23873 Bildschirm-Halter:
F: Klemmbereich endet bei 60 mm, statt bei 85 mm
F: B: Tischklammer umbauen
F: B: - siehe (> sep. GA-1)
F: Federarm sinkt oder steigt ungewollt
F: B: Gasdruckfeder einstellen
F: B: - siehe (> sep. GA-5)
23874 Tablet-PC-Halter-Bundle
Das Bundle kombiniert die beiden Artikel
- 19744 Tablet-PC-Stativhalter »Biobased«
- 23873 Bildschirm-Halter (Haltearm)
4. JUSTIERUNG des 19744
Tablet-PC in die Halterung einspannen und ausrichten (> sep. GA).
5. JUSTIERUNG des 23873
Gemäß (> sep. GA)…
5.1 …die Gasdruckfeder dem Gewicht der Traglast anpassen 5
5.2 6 …die Zähgängigkeit der Rotation einstellen
5.3 6 …die Beweglichkeit des Schwenkgelenks justieren
5.4 7 …die Kabelführung nutzen

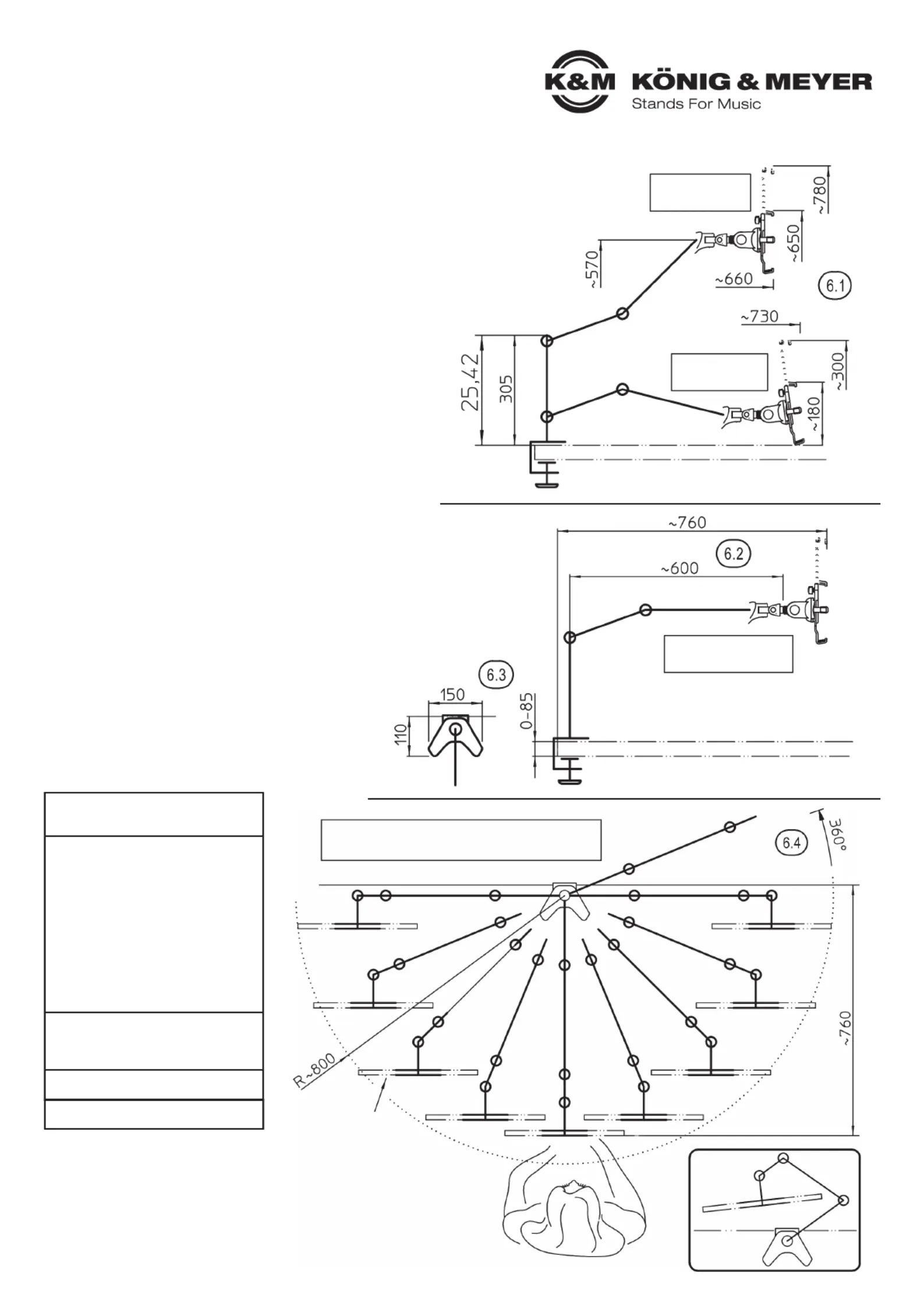

6. ABMESSUNGEN / EINSTELLBEREICH
6.1 HÖHE
6.1 - min. 180 - 300 mm / - max. 650 - 780 mm
6.2 AUSLAGE
6.2 - min. 0 bzw. minus / - max. 760 mm
6.3 TISCHKLAMMER - PLATTENSTÄRKE
6.3 - Klemmfläche: Breite 150 mm, Tiefe 110 mm
6.3 - Im Lieferzustand beträgt der Klemmbereich: 0 - 60 mm
6.3 - Nach Umbau der 23873-Klammer (> sep. GA-1): 10 - 85 mm
6.4 AKTIONSRADIUS / SCHWENKBEREICH
6.4 - Das Tablet kann in einem Radius von ca. 800 mm an jeder
6.4 beliebigen Stelle positioniert werden. -
6.4 - Der Haltearm kann um 360° geschwenkt werden.
HÖHE max.
HÖHE min.
AUSLAGE max.
Aktionsradius / Schwenkbereich
Bsp.: 16 Zoll
(~35 x 20 mm)
Einstellungs-
beispiel
