For warranty information please visit: kichler.com/warranty

REV 21-MAR-2022

We’re here to help 866-558-5706

Hrs: M-F 9am to 5pm EST

CAUTIONS

CAUTION – RISK OF SHOCK:

Disconnect Power at the main circuit breaker panel or main fusebox before

starting and during the installation.

WARNING:

1. This fixture is intended for installation in accordance with the National

Electrical Code (NEC) and all local code specifications. If you are not familiar

with code requirements, installation by a certified electrician is recommended.

Failure to adhere to these codes and instructions may result in serious injury

and/or property damage and will void the warranty.

CLEANING:

• Always be certain that electric current is turned o before cleaning.

• Only a soft damp cloth should be used. Harsh cleaning products may damage

the finish.

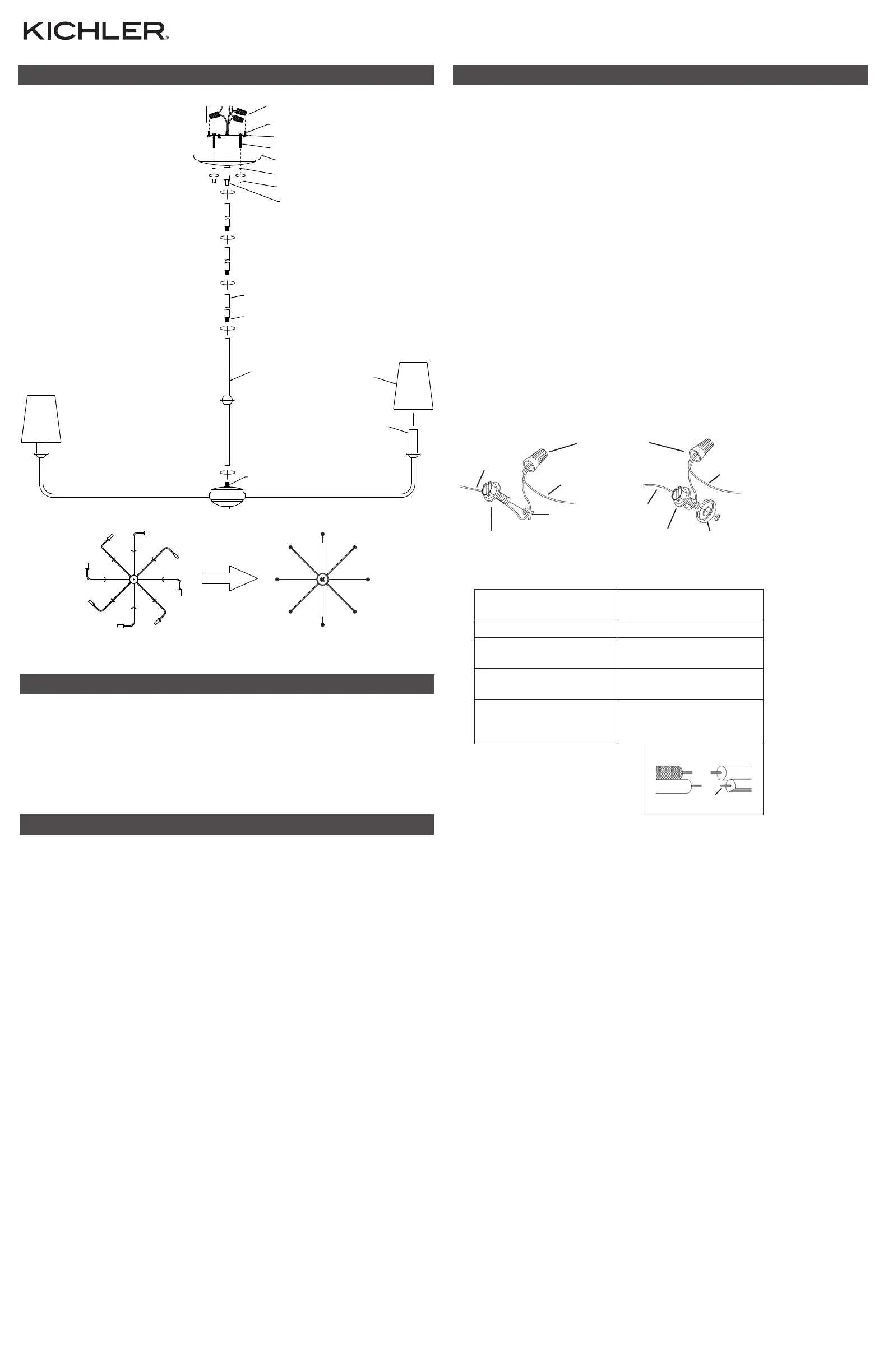

INSTALLATION INSTRUCTIONSFIXTURE DIAGRAM

IS-52517-US

PARTS LIST

[A] Stems (2-12”,

2-6” With Short

Threaded Tubes [B]

installed)

[B] Short Threaded

Tubes

[C] Center Body

[D] Canopy (With

Swivel)

[E] Strap Mounting

Screw (Qty. 2)

[F] Outlet Box (Not

Supplied)

[G] Mounting Strap

[H] Coupling

[I] Mounting Screw

(Qty. 2)

[J] Lock washer (Qty. 2)

[K] Knob (Qty. 2)

[L] Shade

[M] Swivel (Attached to

Canopy)

[N] Socket

1. Rotate fixture arms up 90 degrees into position as shown (This step does not apply if installing

Model #52520).

2. Screw center body[C] onto coupling[H].

3. Pass fixture wires from center body through desired number of short threaded tubes[B] and

stems[A]. Screw stems together using short threaded tubes.

NOTE: Thread locking compound must be applied to all stem threads as noted with symbol (4) to

prevent accidental rotation of fixture during cleaning, re-lamping, etc.

4. Screw first stem into top of center body.

5. Pass fixture wires from last stem through swivel[M] and into canopy[D].

6. Screw lower end of swivel into end of last stem, applying thread locker where noted with symbol

(4). Take note of direction of swivel in accordance with ceiling.

7. Cut fixture wires a MINIMUM of 20 inches from the top edge of canopy.

8. Find the appropriate threaded holes on mounting strap[G] that align with hole distance in

canopy[D]. Screw mounting screws[I] into threaded holes starting from the outlet box side.

9. Attach mounting strap to outlet box[F] using the strap mounting screws[E]. Mounting strap can

be adjusted to suit position of fixture.

10. Grounding instructions: (See Illus. a or b).

a. On fixtures where mounting strap is provided with a hole and two raised dimples, wrap

ground wire from outlet box around green ground screw, and thread into hole.

b. On fixtures where a cupped washer is provided, attach ground wire from outlet box under

cupped washer and green ground screw, and thread into mounting strap.

If fixture is provided with ground wire, connect fixture ground wire to outlet box ground wire with

wire connector after following the above steps. Never connect ground wire to black or white power

supply wires.

11. Make wire connections. Reference chart below for correct connections and wire accordingly.

Connect Black or Red

Supply Wire to:

Connect White Supply

Wire to:

Black White

*Parallel cord (round &

smooth)

*Parallel cord (square &

ridged)

Clear, Brown, Gold or Black

without Tracer

Clear, Brown, Gold or Black

with Tracer

Insulated wire (other

than green) with copper

conductor

Insulated wire (other

than green) with silver

conductor

*Note: When parallel wire (SPT

1 & SPT 2) are used. The neutral

wire is square shaped or ridged

and the other wire will be round

in shape or smooth (See illus.) Neutral Wire

12. Raise canopy to ceiling, carefully passing mounting screws[I] through mounting screw holes in

canopy.

NOTE: Be certain wires do not get pinched between mounting strap and canopy or canopy and

ceiling.

13. While holding canopy in place, use lock washers[J] and then knobs[K] to secure canopy. Tighten

to secure.

14. Carefully lower shade[L] down over socket[N] until seated. Repeat for remaining sockets.

15. Insert recommended bulbs (Not supplied).

GREEN GROUND

SCREW

CUPPED

WASHER

OUTLET BOX

GROUND

FIXTURE

GROUND

DIMPLES

WIRE CONNECTOR

OUTLET BOX

GROUND

GREEN GROUND

SCREW

FIXTURE

GROUND

►

ROTATE FIXTURE ARMS UP 90°

REV 21-MAR-2022

PRÉCAUTIONS

ATTENTION – RISQUE DE DÉCHARGES ÉLECTRIQUES :

Couper le courant au niveau du panneau du disjoncteur du circuit principal ou de

la boîte à fusibles principale avant de procéder à l’installation.

ATTENTION :

1. Ce luminaire doit être installé conformément aux codes d’électricité nationaux

(NEC) et satisfaire toutes les spécifications des codes locaux. Si vous ne

connaissez pas les exigences de ces codes, il est recommandé de confier

l’installation à un électricien certifié. Ne pas se conformer à ces codes et

directives pourrait provoquer des blessures sérieuses et/ou des dommages

matériels et rendre la garantie non valide.

NETTOYAGE :

• Soyez toujours certain que l’alimentation électrique du luminaire est fermée

avant le nettoyage.

• N’utilisez qu’un chion doux humide. Les produits de nettoyage acides/abrasifs

peuvent endommager le fini.

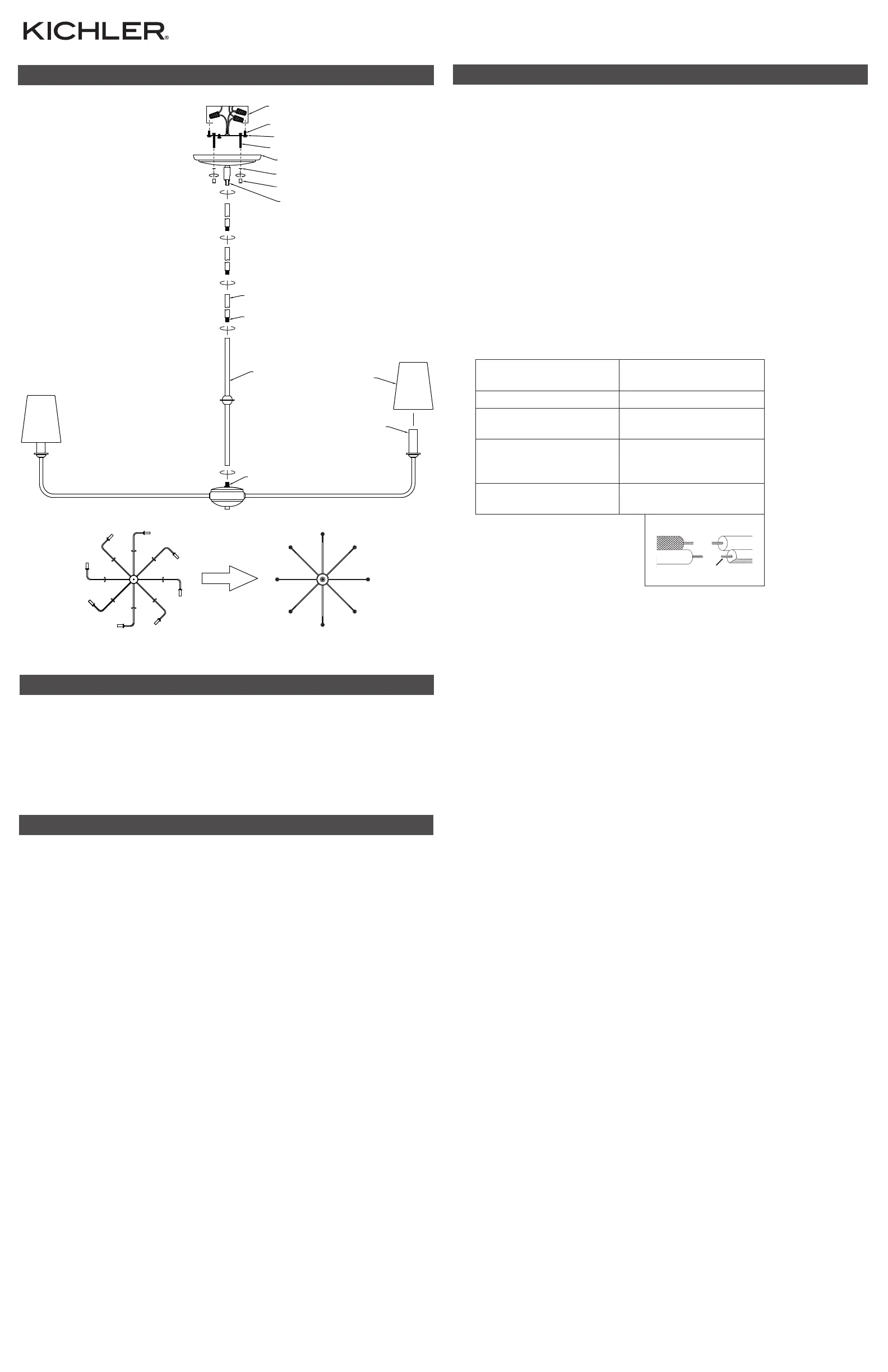

INSTRUCTIONS D’INSTALLATION

DIAGRAMME D’APPAREILS

IS-52517-CB

INSTRUCTIONS:

For Assembling and Installing Fixtures in Canada

Pour L’assemblage et L’installation Au Canada

Nous sommes là pour vous aider 866-558-5706

Heures : du lundi au vendredi, de 9h à 17h (heure de l’Est)

Pour de plus amples informations sur la garantie, veuillez visiter : kichler.com/warranty

LISTE DES PIÈCES

[A] Tiges (2-12 po, 2-6

po Avec des Tubes

Filetés Courts [B]

Installés).

[B] Tubes Filetés Courts

[C] Ensemble Central

[D] Cache (Avec Pivot)

[E] Vis de Montage de

L’étrier (Qté 2)

[F] Boîte de Sortie (Non

Fournie)

[G] Étrier de Montage

[H] Accouplement

[I] Vis de Montage (Qté

[J] Rondelle de Blocage

(Qté 2)

[K] Bouton (Qté 2)

[L] Cache

[M] Pivot (Fixé au Cache)

[N] Douille

1. Tournez les bras du luminaire à 90 pour le placer en position (voir illustration) (Si vous installez le

modèle 52520, ignorez cette étape).

2. Vissez l’ensemble central[C] sur l’accouplement[H].

3. Acheminez les fils du luminaire depuis l’ensemble central en les passant par le nombre souhaité de

tubes filetés courts[B] et de tiges[A]. Vissez les tiges ensemble à l’aide de tubes filetés courts.

REMARQUE : Appliquer le frein filet sur tous les filets de la tige indiqués par le symbole ()

pour empêcher la rotation accidentelle du luminaire pendant le nettoyage, remplacement des

ampoules, etc.

4. Vissez la première tige en haut de l’ensemble central.

5. Acheminez les fils du luminaire depuis la dernière tige par le pivot[M] et dans le cache[D].

6. Vissez l’embout inférieur du pivot dans l’extrémité de la dernière tige en appliquant un composé

pour frein-filet aux emplacements signalés par le symbole (). Prenez note de l’orientation du

pivot en fonction du plafond.

7. Coupez les fils du luminaire à 50 cm MINIMUM du bord supérieur du cache.

8. Localisez les trous taraudés appropriés sur l’étrier de montage[G], qui s’alignent sur la distance de

trou dans le cache[D]. Serrez les vis de montage[I] dans les trous taraudés en commençant par la

boîte de sortie.

9. Fixez l’étrier de montage sur la boîte de sortie[F] avec les vis de montage de l’étrier[E]. Vous

pouvez régler l’étrier de montage en fonction de la position du luminaire.

10. Connecter les fils. Se reporter au tableau ci-dessous pour faire les connexions.

Connecter le fil noir ou

rouge de la boite

Connecter le fil blanc de

la boîte

A Noir A Blanc

*Au cordon parallèle (rond

et lisse)

*Au cordon parallèle (à

angles droits el strié)

Au transparent, doré,

marron, ou noir sans fil

distinctif

Au transparent, doré,

marron, ou noir avec un til

distinctif

Fil isolé (sauf fil vert) avec

conducteur en cuivre

Fil isolé (sauf fil vert) avec

conducteur en argent

*Remarque : Avec emploi d’un

fil paralléle (SPT 1 et SPT 2). Le

fil neutre est á angles droits ou

strié et l’autre fil doit étre rond ou

lisse (Voir le schéma). Fil Neutre

11. Soulevez le luminaire en direction du plafond en passant soigneusement les vis de montage[I] par

les trous des vis de montage dans le cache.

REMARQUE : S’assurer que les fils ne se coincent pas entre l’étrier de montage et le cache ou le

cache et le plafond.

12. Tout en maintenant le cache, utilisez des rondelles de blocage[J] puis des boutons[K] pour fixer le

cache. Serrez pour fixer.

13. Abaissez soigneusement le cache[L] sur la douille[N] jusqu’à ce qu’il soit bien logé. Répétez

l’opération pour les autres douilles.

14. Installez les ampoules recommandées (non fournies).

►

TOURNER LES BRAS DU LUMINAIRE À 90°
