BIG CHUNGUS

SHREDDED

MIDI TOWER ARGB SHOWCASE

U S E R M A N U A L

• Left Panel - Remove from packaging and attach to the side panel in the

correct orientation using the supplied thumbscrews.

• Right Panel - Remove from packaging and attach to the side panel in the

correct orientation using the supplied thumbscrews.

• Front Panel - Unscrew from both sides if needed and lift away

(note, side panels must be removed first)

• Top Panel - Unscrew from both sides if needed and lift away

(note, side panels must be removed first)

PANEL REMOVAL

• Linke Seitenwand: Aus der Verpackung nehmen, an der korrekten Seite mit den mitgelieferten Schrauben montieren

• Rechte Seitenwand: Aus der Verpackung nehmen, an der korrekten Seite mit den mitgelieferten Schrauben montieren

• Frontblende: Von beiden Seiten abschrauben und abheben (Achtung! Seitenwände müssen zuerst entfernt werden)

• Deckel: Von beiden Seiten abschrauben und abheben (Achtung! Seitenwände müssen zuerst entfernt werden)

ENTFERNEN DER SEITENTEILE

• Align your motherboard with the chassis to locate where the stand-offs should be

Once done, remove the motherboard and fasten stand-offs accordingly.

• Insert your motherboard I/O plate into the cutout at the rear of the case.

• Place your motherboard into the chassis, making sure the rear ports fit into the I/O

• Use the provided motherboard screws to attach your motherboard to the chassis.

MOTHERBOARD INSTALLATION

• Richte das Mainboard im Gehäuse aus, um festzustellen, wo die Abstandshalter

installiert werden sollen. Entferne nun das Mainboard wieder und befestige die

Abstandshalter entsprechend.

• Setzte das I/O-Panel des Mainboards in der Aussparung an der Rückseite des

Gehäuses ein.

• Platziere nun das Mainboard im Gehäuse. Stelle sicher, dass die Ports zu den

Ausschnitten im I/O-Panel passen.

• Nutze die mitgelieferten Schrauben des Mainboards, um es im Gehäuse zu

befestigen.

MAINBOARD INSTALLATION

• Remove the rear PCI-E slot covers as necessary (depending on the

slot size of your card)

• Carefully position and slide your PCI-E card into place, then secure

with the add-on card screws supplied.

VIDEO CARD/PCI-E

CARD INSTALLATION

• Entferne die hinteren Abdeckungen der PCI-E-Steckplätze (abhän

von der Größe der Steckplätze der Grafikkarte).

• Setze die Grafikkarte vorsichtig ein und befestige sie mit den

mitgelieferten Schrauben für die Zusatzkarte.

INSTALLATION DER

GRAFIKKARTE/PCI-E-KAR

PANEL REMOVAL

2MOTHERBOARD INSTALLATION

GRAPHICS CARD/PCI-E CARD INSTALLATION

POWER SUPPLY INSTALLATION

• Entferne die PSU-Halterung vom Gehäuse, indem du die Schrauben löst.

• Richte die Bohrungen des Netzteils an der Halterung aus und befestige sie mit den Sc

• Bringe die Halterung wieder am Gehäuse an und schraube sie fest.

INSTALLATION DES NETZTEILS

• Remove the PSU bracket from the case by removing the screws

• Align the holes of your PSU to the bracket and secure with screws.

• Re-attach the bracket to the case and secure with screws.

POWER SUPPLY INSTALLATION

• Richten Sie Ihren Lüfter an den Bohrungen am Gehäuse aus und sichern Sie ihn

mit den Schrauben, die dem Lüfter beiliegen.

INSTALLATION DES VORDER-

UND RÜCKSEITIGEN LÜFTERS

• Align your fan to the screw holes on the chassis and secure with screws.

FRONT/REAR FAN INSTALLATION

• Schraube den Festplattenkäfig ab und nimm ihn aus dem Gehäuse heraus.

• Befestige die Festplatten oder SSDs mit den mitgelieferten Schrauben an der Halterung.

• Setze den Käfig wieder in das Gehäuse ein und schraube ihn wieder fest.

INSTALLATION DER 3.5"/2.5" FESTPLATTEN

• Unscrew and remove the HDD bracket from the case.

• Attach your HDD's/SSD's to the bracket using the supplied screws.

• Insert the bracket back into the case and reattach using the screws from before.

3.5"/2.5" HDD INSTALLATION

ACCESSORY PACK CONTENTS

x10 x1 x4

Motherboard/SSD Screws Motherboard Stand-off 3.5” Drive ScrewPSU Screw

x5x9

Cable Tie

Thumb Screw

• Richte die Lüfter an den Bohrungen am Deckel des Gehäuses aus und montiere sie mit Schrauben.

INSTALLATION DER OBEREN LÜFTER

• Align your fan(s) to the screw holes on the top of the chassis and secure with screws.

TOP FAN INSTALLATION

Rubber Grommet

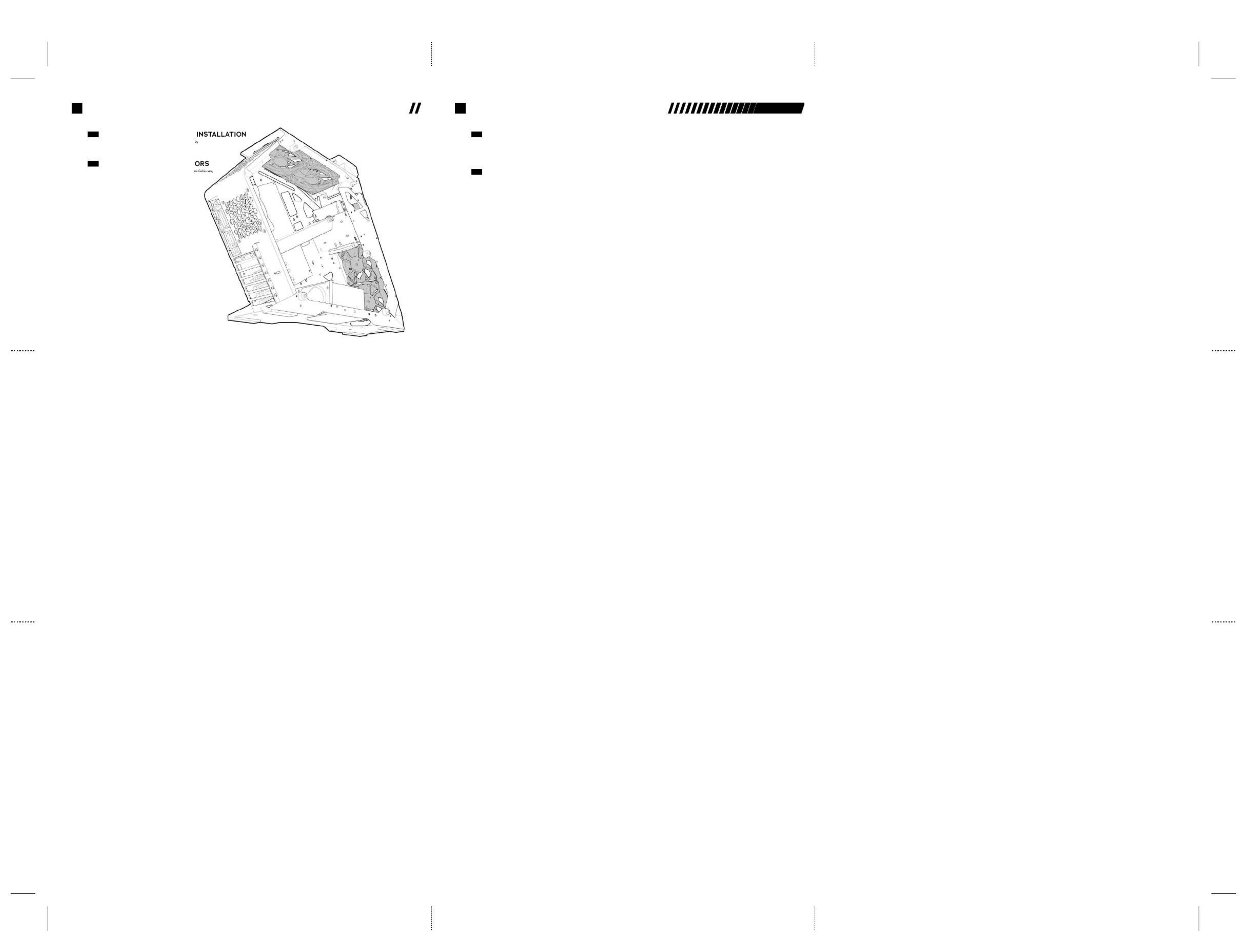

• Befestigen Sie die Lüfter am Radiator und dann den Radiator im Inneren d

indem Sie ihn mit Schrauben von außen befestigen.

INSTALLATION DES RADIAT

• Secure the fans to the radiator, then fasten the radiator inside the chassis

securing with screws from the outside.

WATERCOOLING RADIATOR

WATERCOOLING RADIATOR INSTALLATION

• Überprüfen Sie sorgfältig die Beschriftung der einzelnen Stecker an den Kabeln des I/O-Panels,

um ihre Funktion zu identifizieren.

• Konsultieren Sie das Handbuch ihres Mainboards, um festzustellen, wohin jedes Kabel gehört und stecken

Sie sie nacheinander an. Bitte vergewissern Sie sich, dass sie richtig gepolt sind, um Fehlfunktionen oder

Beschädigungen zu vermeiden.

ANSCHLUSS DES I/O-PANELS

• Carefully check the labelling of each connector from the I/O panel to identify their function.

• Cross reference with the motherboard manual to locate where each wire should be installed,

then secure one at a time. Please ensure they are installed in the correct polarity to

avoid non-function or damage.

I/O PANEL INSTALLATION

Produkt Specifikationer

Mærke:	Kolink
Kategori:	Computertaske
Model:	Big Chungus Shredded
Type:	PC
Bredde:	230 mm
Dybde:	550 mm
Højde:	525 mm
Vægt:	9900 g
Velegnet til:	Spil
Produktfarve:	Sort
Formfaktor:	Midi Tower
Antal USB 2.0-porte:	1
Antal USB 3.2 Gen 1 (3.1 Gen 1) type-A-porte:	1
Materiale:	Metal, SPCC, Tempered glass
Lydindgang:	Ja
Belysning:	Ja
SSD-formfaktor:	2.5"
Belysningsfarve:	Flere
Lydudgang:	Ja
Antal 3.5" bays:	1
Understøttet motherboard, formfaktorer:	ATX, Micro ATX, Mini-ITX
Antal 2.5" bays:	2
Siderude:	Ja
Antal udvidelsesporte:	7
Maksimal højde på CPU-køler:	165 mm
Maksimal længde på grafikkort:	310 mm
Maksimal PSU længde:	200 mm
Understøttede HDD-størrelser:	3.5 "
Frontventiler installeret:	3x 120 mm
Antal understøttede frontventilatorer (maks.):	3
Understøttede diametre for frontventilatorer:	120 mm
Bagerste ventilatorer installeret:	1x 120 mm
Antal understøttede bagerste ventilatorer (maks.):	2
Understøttede diametre for bagerste ventilatorer:	120 mm
Antal understøttede øverste ventilatorer (maks.):	2
Understøttede diametre for øverste ventilatorer:	120 mm
Understøttede strømforsyning formfaktorer:	ATX
Understøttede størrelser på frontradiator:	360 mm
De mest almindelige radiatorstørrelser understøttes:	240 mm
