Side 1/1

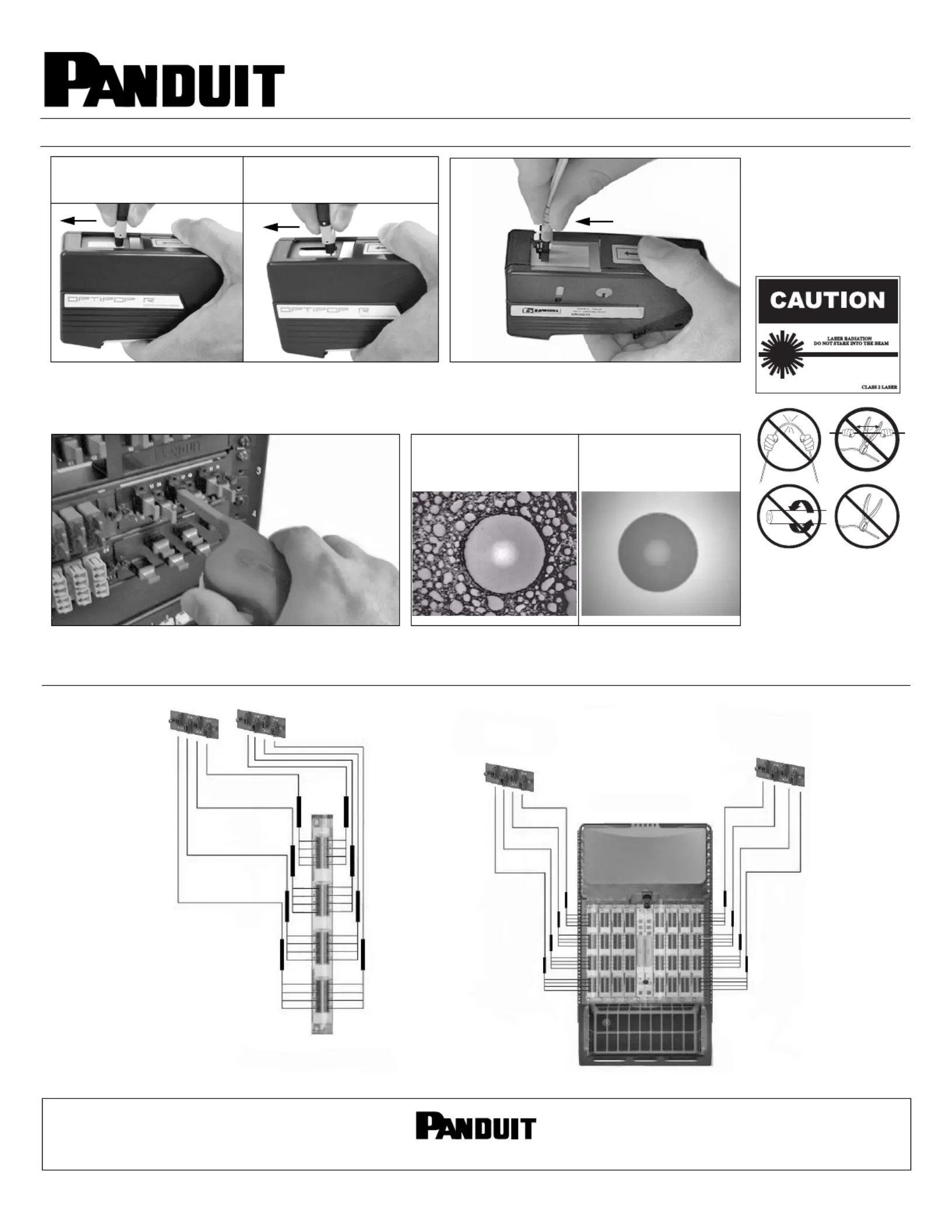

CLEANING INSTRUCTIONS
© Panduit Corp. 2010
E-mail:
cs@panduit.com
Fax:
(708) 444-6993
For Instructions in Local Languages
and Technical Support:
www.panduit.com/resources/install_maintain.asp
www.panduit.com
FS011
Hydra Kit
Cleaning and Installation
1.
Female MTP Male MTP
3.
Ensure the laser source is not present. Remove the dust caps. Clean
the MTP fiber ends using either the MTP* Fiber Connector Cleaning
Tool Panduit p/n FMTPFCT (Female) or the FMTPMFCT (Male). For
more information see Panduit Best Practices PN433.
Use cassette MTP connector cleaning tool Panduit p/n FIBCCT
for cleaning MTP connectors inside QuickNet Cassettes,
adapters, faceplates or bulkheads.
2.
Clean the LC connector end with the Single
Connector Cleaning Tool Panduit p/n FMTPFCT
(Female).
Typical LC/SC
Typical MTP Endface
4.
Multimode Endface
Reinspect Fiber end and repeat steps as neccessary.
Views above show typical endfaces at 200X Magnification.
For more information see Panduit Best Practices PN446.
SWITCH WIRING DIAGRAM
MPO/MTP FAP MPO/MTP FAP
MPO/MTP FAP
Repeat 8X
MPO/MTP FAP
Repeat 8X
64 Hydras per Switch
32 Port Blade
8 Hydras per Blade
*MTP is a registered trademark of US Conec Ltd.
For MTP cable routing see Panduit Best
Practices PN535.
