MONTAGEANLEITUNG
Schwaiger GmbH | Würzburger Straße 17 | 90579 Langenzenn | Hotline: +49 (0) 9101 702-299
www.schwaiger.de | info@schwaiger.de
Geschäftszeiten: Montag bis Donnerstag: 08:00 - 17:00 Uhr | Freitag: 08:00 - 14:30 Uhr
TIA/EIA
T568A
TIA/EIA
T568B
1
2
Grün
Weiß/Orange
Orange
3
4
Weiß/Orange
Blau
Weiß/Grün
Blau
5
6
Weiß/Blau
Orange
Weiß/Blau
Grün
7
8
Weiß/Braun
Braun
Weiß/Braun
Braun
PIN Belegung
Für RJ45 Stecker, Metall,
werkzeuglos.
Geeignet für Netzwerkkabel
von Ø 5,5 mm bis max. 8,5 mm.
Bitte verwenden Sie das
Schwaiger Netzwerkkabel
NWKU70xx 051 oder
NWKU60xx 051.
NWST7611_BDA_b
NWST7611
Produktzubehör
2.1 Stecken Sie das
Netzwerkkabel
vom Ende her
durch die Stecker-
verschraubung.
Fächern Sie alle vier verdrillten Adernpaare entsprechend der Farbkodierung auf und ordnen Sie jeden Leiter in den dafür
vorgesehenen Schlitz des Adernklemmblocks an.
RJ45 Stecker Adernklemmblock Verschraubung
(Ø 5,5 bis 8,5 mm)
Kupferfolie
Schließen Sie die Steckerabdeckung.
Vergewissern Sie sich, dass das
Netzwerkkabel ordnungsgemäß mit der
Erdungsklemme am Stecker verbunden
ist, und ziehen Sie die Verschraubung
fest.
Überschüssige
Kabelenden am
Klemmblock mit
Seitenschneider
bündig kürzen.
2.3 Geflecht und
Zentrierader
zurückklappen.
2.2 Netzwerkkabel
30 mm abisolieren.
2.4 Geflecht mit einer
Lage Kupferfolie
umwickeln.
Kupferfolie
Kennzeichnung
der Verdrahtung
Setzen Sie den Adernklemmblock
auf den Stecker.
Verwenden Sie eine Zange, um den
Adernklemmblock festzuklemmen,
bis dieser
vollständig
einrastet,
um eine
sichere
Verbindung
herzustellen.

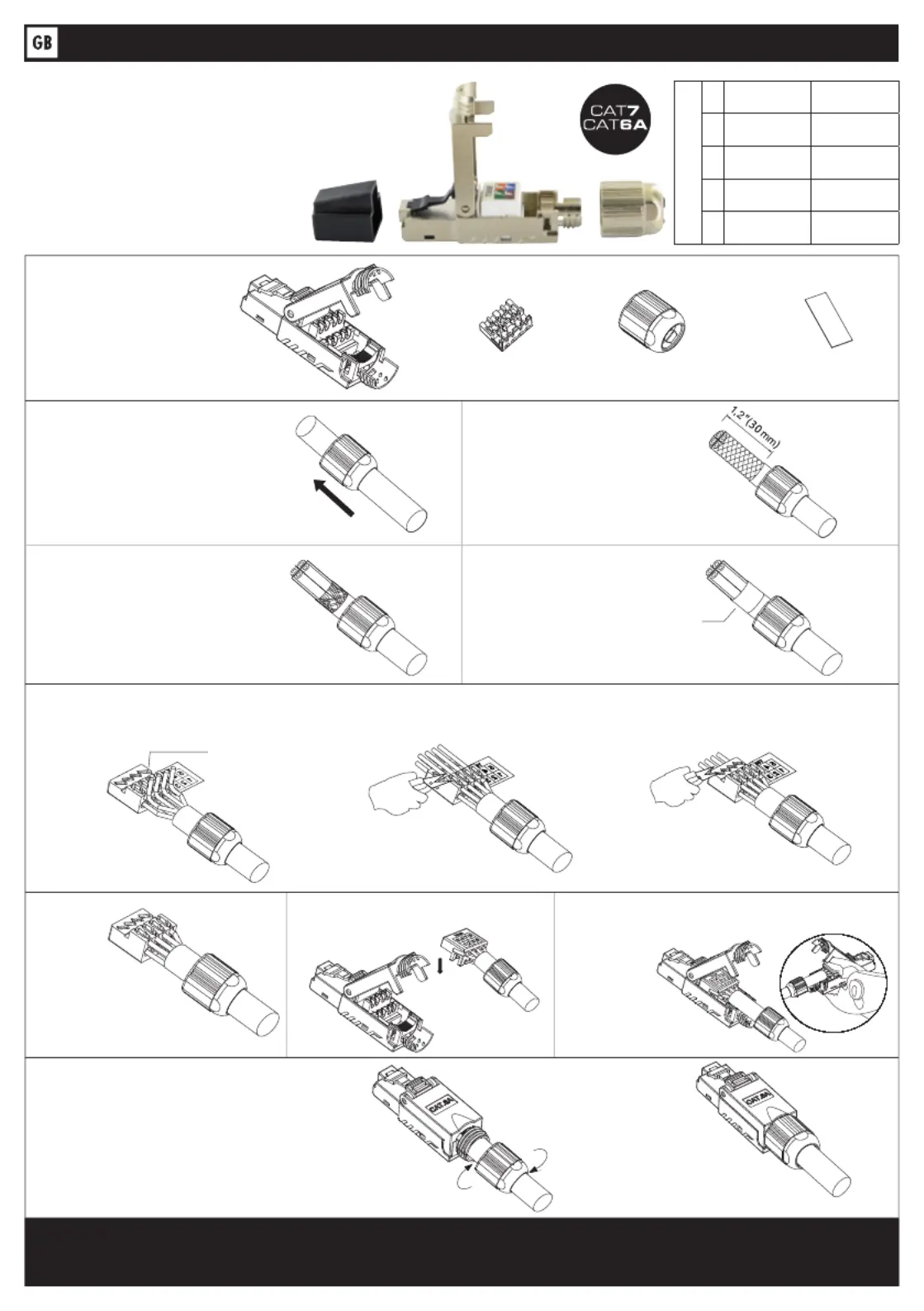

MOUNTING INSTRUCTIONS
Schwaiger GmbH | Würzburger Straße 17 | 90579 Langenzenn | Hotline: +49 (0) 9101 702-299
www.schwaiger.de | info@schwaiger.de
Office Hours: Monday to Thursday: 8:00 a.m. - 5:00 p.m. | Friday: 8:00 a.m. - 2:30 p.m.
TIA/EIA
T568A
TIA/EIA
T568B
1
2
white/green
green
white/orange
orange
3
4
white/orange
blue
white/green
blue
5
6
white/blue
orange
white/blue
green
7
8
white/brown
brown
white/brown
brown
Pin assignment
For RJ45 plugs, metal,
without tools.
Suitable for network cables from
Ø 5,5 mm up to 8,5 mm.
Please use the
Schwaiger network cable
NWKU70xx 051 or
NWKU60xx 051.
NWST7611_BDA_b
NWST7611
Product accessories
2.1 Insert the network
cable from the
end through the
connector gland.
Fan all four twisted wire pairs according to the colour coding and arrange each conductor in the designated slot of the wire
terminal block.
RJ45 plug Wire clamping block Screw connection
(Ø 5,5 up to 8,5 mm)
Copper foil
Close the plug cover. Make sure the
network cable is properly connected
to the earth terminal on the plug and
tighten the gland.
Excess shorten
cable ends flush
at the terminal
block with side
cutters.
2.3 Fold back braid
and centre wire.
2.2 Strip network cable
1.2″ (30 mm).
2.4 Wrap a layer of
copper foil around
the braid.
Copper foil
Wiring marking
Place the wire clamping block on
the connector.
Use pliers to clamp the wire clamping block,
until it is completely clicks
into place,
to ensure
secure
connection.
