BEDIENUNGSANLEITUNG UND SICHERHEITSHINWEISE

Schwaiger GmbH

Würzburger Straße 17 | 90579 Langenzenn

Hotline: +49 (0) 9101 702-299 | www.schwaiger.de |

helpdesk@schwaiger.de

SOWR0806_BDA_f

SOWR0806

Irrtümer, Abweichungen und Änderungen

bei den technischen Angaben und

Abbildungen vorbehalten.

6. Nun werden die Geräte in der Nähe angezeigt und gesucht.

7. Fügen Sie Ihr Gerät hinzu, indem Sie den Button mit dem Barcode (unten

rechts) betätigen

8. Nun können Sie den mit der scannen (ist der Barcode Seriennummer

Scan nicht möglich, können Sie den Barcode manuell (oben rechts) einge-

ben, wählen Sie dazu „AP-Netzwerkkonfiguration”)

9. Wählen Sie „Netzwerk konfigurieren”

HINWEIS!

• Achten Sie darauf, dass der Router während des Konfigurations-

prozesses maximal 5 m vom Wechselrichter entfernt sein darf.

• Achten Sie zudem auf Sonderzeichen, Groß- und Kleinschreibung

bei Netzwerknamen und Passwort.

• Gewähren Sie den Zugriff auf das lokale Netz.

10. Geben Sie die Netzwerkdaten ein.

11. Gewähren Sie die Verbindung mit dem Netz-

werk des Wechselrichters und „MI-XXXXXX”

die Verbindung zum eigenen Heimnetzwerk.

Falls die Verbindung nicht funktioniert, versu-

chen Sie es erneut.

12. Wählen Sie „Gerät hinzufügen”

Erscheint ein Banner, der die Konfiguration be-

stätigt, so ist die Konfiguration erfolgreich ge-

wesen und abgeschlossen.

Herzlichen Glückwunsch und vielen Dank für den Kauf dieses Produktes. Diese

Bedienungsanleitung soll Ihnen beim Umgang und der Bedienung mit diesem

Produkt helfen. Lesen Sie die Gebrauchsanweisung sorgfältig durch. Bewahren

Sie die Anleitung während der gesamten Lebensdauer des Produktes auf und

geben Sie diese an nachfolgende Benutzer oder Besitzer weiter. Bitte prüfen

Sie den Packungsinhalt auf Vollständigkeit und stellen Sie sicher, dass keine

fehlerhaften oder beschädigten Teile enthalten sind.

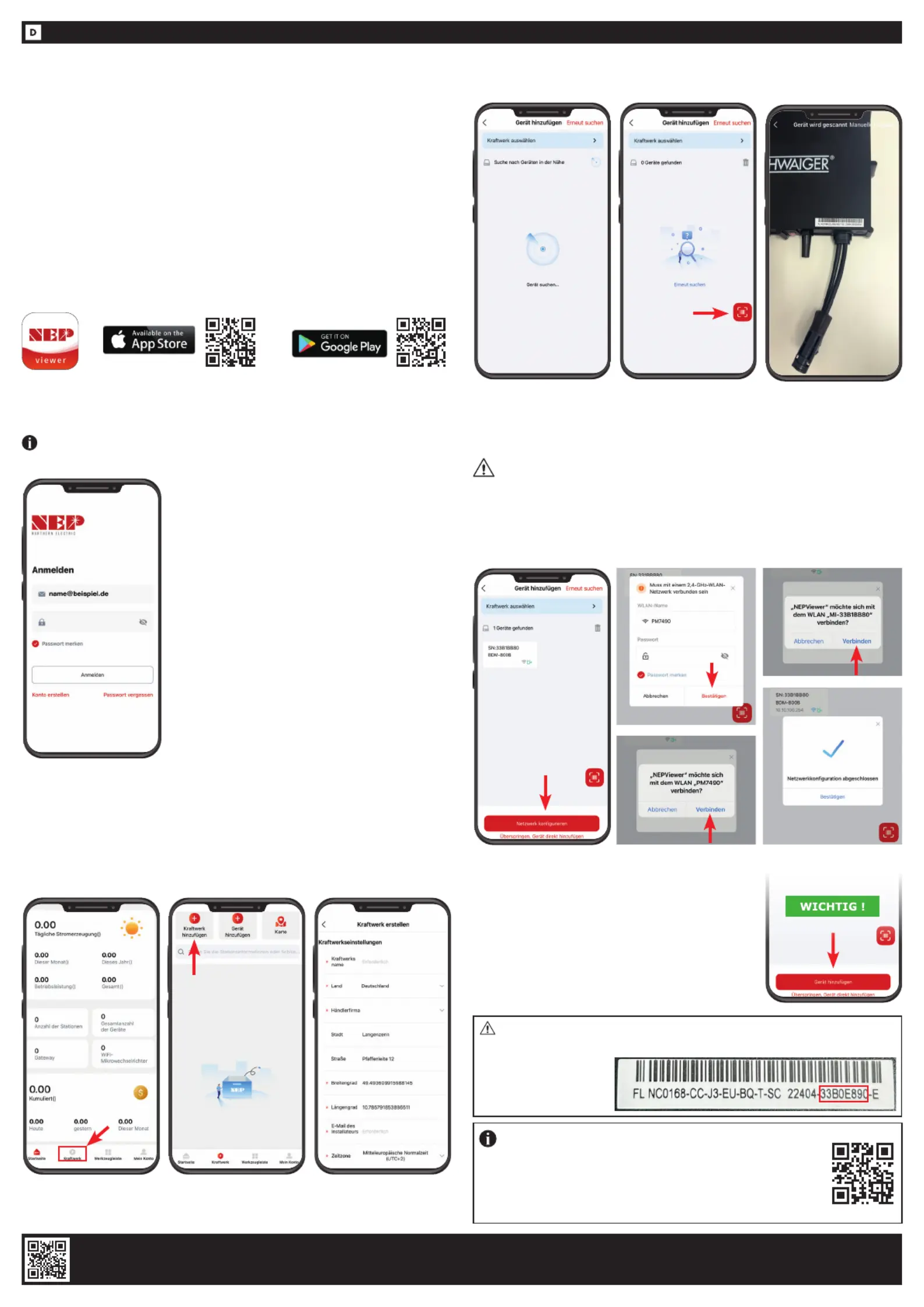

BEDIENUNG ÜBER DIE APP

(Ist für die Inbetriebnahme der Anlage nicht notwendig)

DOWNLOAD NEP APP

Bitte verwenden Sie den QR-Code zum Scannen und Installieren der

„NEP Viewer” Client-Anwendung.

Systemversion: Android 5.0, IOS 9 und höher

NEP VIEWER – APP INSTALLIEREN

HINWEIS!

Solarmodule müssen während der Installation Strom produzieren.

WICHTIG!

Die Seriennummer ist die Zeichenkombination zwischen den beiden

„ – ” Symbolen.

HINWEIS!

Wir halten unsere Bedienungsanleitung so aktuell wie möglich.

Um sicherzugehen, dass Sie die neueste Version der

Bedienungsanleitung verwenden, laden Sie sie bitte unter

www.schwaiger.de > Service > Downloadbereich

oder direkt über diesen QR-Code.

2. Verbinden Sie jetzt den Wechselrichter mit den Solarmodulen. Schließen Sie

den Wechselrichter bitte noch an die Steckdose (AC Strom) an. Die NICHT

LED sollte nun jede Sekunde rot aufblinken. Für einen Installationsversuch

haben Sie 20 Minuten Zeit. Sollte es länger dauern, beginnen Sie erneut bei

Schritt 2.

3. Klicken Sie unten auf Kraftwerk.

4. Klicken Sie auf „Kraftwerk hinzufügen”.

5. Geben Sie die geforderten Daten (mit Sternchen versehen) ein und bestäti-

gen Sie anschließend mit der untersten Taste die eingegebenen Daten.

Wechselrichter verbinden:

1a. Erstellen Sie mithilfe der APP ein Kundenkonto,

indem Sie sich registrieren.

1b. Melden Sie sich in der APP an Ihrem Mobil-

telefon an.

BEDIENUNGSANLEITUNG UND SICHERHEITSHINWEISE

Schwaiger GmbH

Würzburger Straße 17 | 90579 Langenzenn

Hotline: +49 (0) 9101 702-299 | www.schwaiger.de |

helpdesk@schwaiger.de

SOWR0806_BDA_f

SOWR0806

Irrtümer, Abweichungen und Änderungen

bei den technischen Angaben und

Abbildungen vorbehalten.

ENTSORGUNG

Verpackung entsorgen

Zum Schutz vor Transportschäden wird das Produkt in einer Verpackung aus recyclingfähigen Materialien

geliefert. Entsorgen Sie diese sortenrein in den bereitgestellten Sammelbehältern. Fragen Sie für eine

umweltgerechte Entsorgung des Produktes Ihren örtlichen Entsorgungsbetrieb oder Ihre kommunale

Verwaltung.

Produkt entsorgen

(Anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrennten Samm-

lung von Wertstoffen)

Elektrische und elektronische Geräte sowie Batterien dürfen nicht mit dem Hausmüll entsorgt werden.

Der Verbraucher ist gesetzlich verpflichtet, elektrische und elektronische Geräte sowie Batterien am Ende

ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle

zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der

Bedienungsanleitung bzw. der Verpackung weist auf diese Bestimmung hin.

Haftungsausschluss

Die Schwaiger GmbH übernimmt keinerlei Haftung und Gewährleistung für Schäden die aus unsachgemäßer

Installation oder Montage sowie unsachgemäßem Gebrauch des Produktes oder einer Nichtbeachtung der Sicher

heitshinweise resultieren. Nicht für gewerbliche Nutzung!

Herstellerinformation

Sehr geehrter Kunde, sollten Sie technischen Rat benötigen und Ihr Fachhändler konnte Ihnen nicht weiterhelfen,

kontaktieren Sie bitte unseren technischen Support.

Geschäftszeiten (Technischer Support in deutscher Sprache)

Montag bis Donnerstag: 08:00 - 17:00 Uhr, Freitag: 08:00 - 14.30 Uhr

Vereinfachte Konformitätserklärung nach RED-Richtlinie

Hiermit erklärt die Firma Schwaiger GmbH, dass der beschriebene Funkanlagentyp der Richtlinie 2014/53/EU

und den weiteren für das Produkt zutreffenden Richtlinien entspricht. Der vollständige Text der EU-Konformitäts

erklärung ist unter der folgenden Internetadresse verfügbar: https://download.schwaiger.de

CE-Kennzeichnung

Mit dem CE-Zeichen erklärt die Firma Schwaiger GmbH, dass das Produkt mit den wesentlichen

Schutzanforderungen der zutreffenden Richtlinien und Verordnungen übereinstimmt.

Hinweise zur Garantie

Die Garantiezeit beginnt mit dem Kauf des Gerätes. Diesen Zeitpunkt weisen Sie bitte durch den Kaufbeleg

(Kassenzettel, Rechnung, Lieferschein u. ä.) nach. Bewahren Sie diese Unterlagen bitte sorgfältig auf. Unsere

Garantieleistung richtet sich nach unseren, zum Zeitpunkt des Kaufes gültigen, Garantiebedingungen. Bringen

Sie im Reparaturfall bitte das Gerät zu Ihrem Fachhändler oder senden Sie es dorthin ein.

ALLGEMEINE SICHERHEITSHINWEISE

Vor der Inbetriebnahme

Für alle Arbeiten, die an elektrischen Anlagen durchgeführt werden

müssen, benötigen Sie einen Elektrofachbetrieb.

Sie müssen Ihren Stromnetzbetreiber über den Anschluss informieren. Am

besten fragen Sie vorab, was Sie beachten müssen und ob Ihr Zähler für eine

Mini-Solaranlage geeignet ist. Ein Stromzähler ohne Rücklaufsperre muss aus-

getauscht werden.

Eventuell benötigen Sie einen Zweirichtungszähler. Ohne den richtigen Zähler

ist eine Inbetriebnahme des Moduls nicht zulässig. Zusätzlich fordern einige

Netzbetreiber für die Installation einer Energiesteckdose und die Überprüfung

des Stromkreises durch einen eingetragenen Elektroinstallateur. Bitte beachten

Sie hierzu die allgemeinen Geschäftsbedingungen Ihres Energieversorgers.

Nach der Inbetriebnahme

Innerhalb eines Monats nach Inbetriebnahme der Anlage müssen Sie diese

in das Marktstammdatenregister eintragen. Den direkten Zugang finden Sie

hier: https://www.marktstammdatenregister.de/MaStR

Nähere Informationen zum Ausfüllen finden Sie dort. Alle notwendigen

Dokumente finden Sie unter https://download.schwaiger.de

TECHNISCHE DATEN

Betriebstemperaturbereich -40° C bis +65° C

Größe (L x B x H) 268 mm x 250 mm x 30,5 mm

Nettogewicht 2,9 kg

IP-Schutzart / Einsatzort IP67 / Außenbereich

Wärmeabfuhrmodus Selbstkühlung

WiFi Info 2,4 Ghz / 802.11 b/g/n

Sendeleistung 17 dBm

Frequenzband 2,412 - 2,472 GHz

Stromübertragungsmodus Rückwärts-Übertragung, Ladepriorität

System Infos abrufbar

Smartphone App oder NEP Viewer

https://user.nepviewer.com/pv_manager/login.php

Eingangsparameter

Maximale Eingangsleistung 2x 600 W

Ausgangsspannungsmodus 230 V AC

Nenneingangsspannung 20-60 V DC

MPPT-Spannungsbereich 22-55 V

Maximaler Eingangsstrom 17 A DC x 2

Ausgangsparameter

Ausgangsspitzenleistung 800 Watt (bei Drosselung nur 600 Watt)

Ausgangsstrom 3,48 A

AC-Frequenzbereich 48~51 Hz

Spitzeneffizienz >97,3 %

LED Zustände Wechselrichter

Status: Standby (LED blinkt je 2 Sek. ein/aus)

ROT Fehlerzustand

ORANGE Keine Kommunikation zu WLAN-Netzwerk

GRÜN Fehlerfrei

Status: Stromerzeugung (LED blinkt je 1 Sek. ein/aus)

ORANGE Keine Kommunikation zu WLAN-Netzwerk

GRÜN Fehlerfrei

Status: Fehleranzeige

BLINKT ROT Fehlerzustand (ausgenommen Erdungsfehler)

BLINKT ORANGE Keine Kommunikation zu WLAN-Netzwerk

DAUERHAFT ROT Erdungsfehler

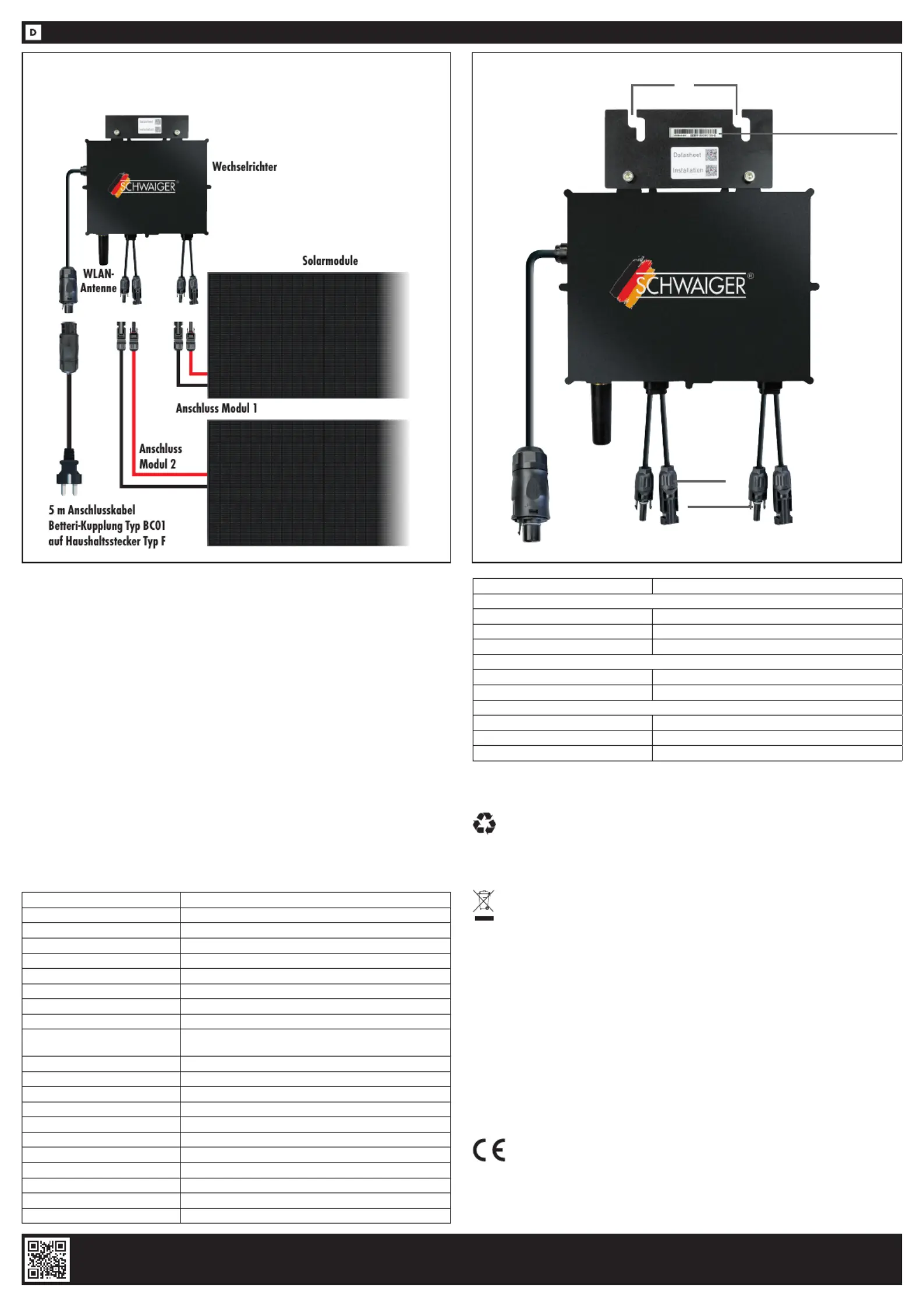

ANSCHLUSSGRAFIK

GERÄT

IM DETAIL

Anschluss

Solarstecker

(DC)

Panel 1

Panel 2

Output:

Anschluss Betteri BC01

WLAN-

Antenne

Seriennummer

(zur Einrichtung der App)

Befestigung
