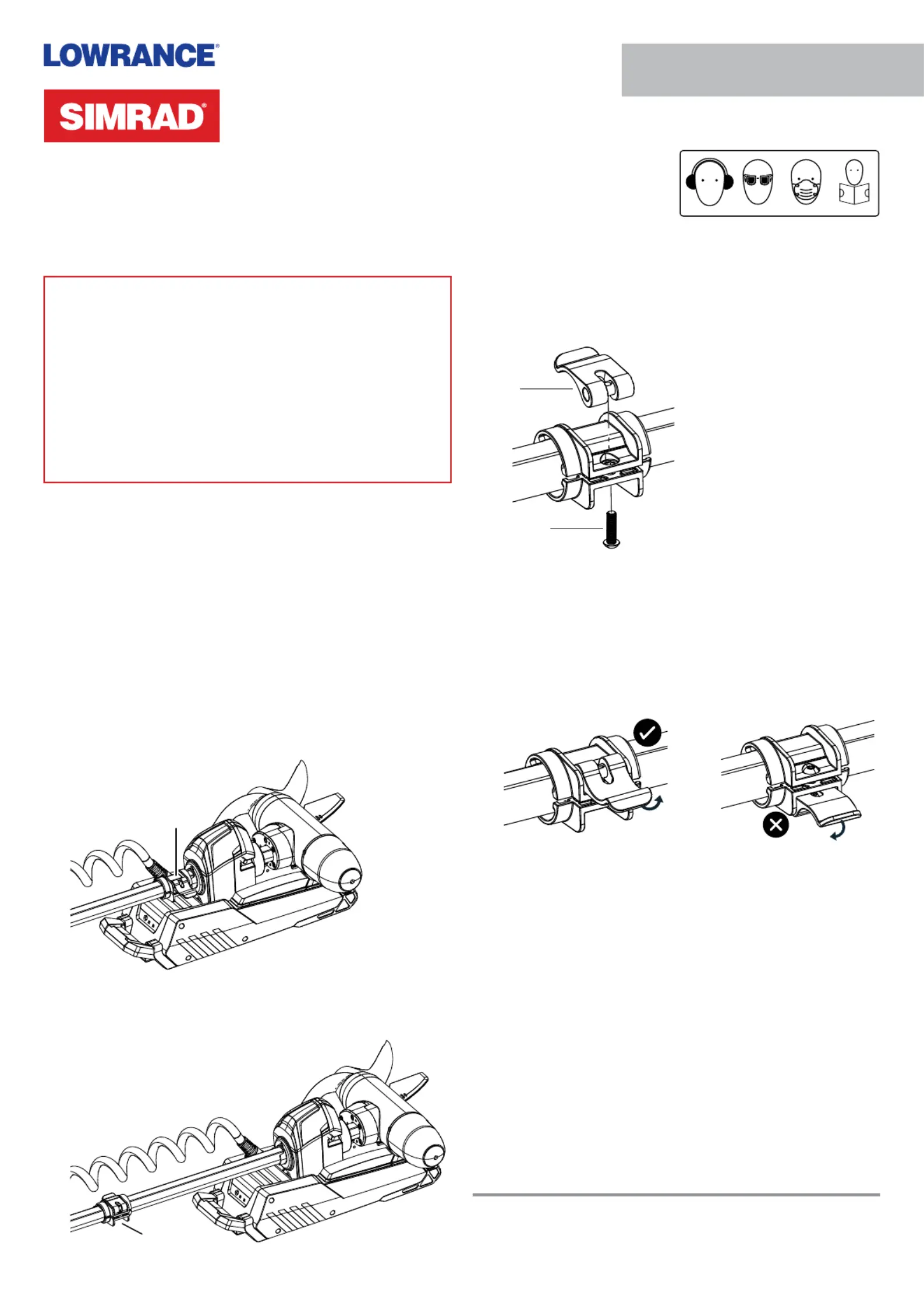

Dybdekrage for kamlås

Monteringsanvisning: NO

Dokumentversjon: 001

⚠ADVARSEL: Produktet må monteres i henhold til

vedlagte instruksjoner. Hvis du ikke gjør dette, kan

det føre til personskade, skade på fartøyet eller dårlig

produktytelse.

⚠ADVARSEL: Hvis du utfører service eller vedlikehold

uten først å koble fra batteriet, kan det føre til

produktskader, personskade eller død på grunn av brann,

eksplosjon, elektrisk støt eller uventet motorstart. Koble

alltid batterikablene fra batteriet før vedlikehold, service,

montering eller demontering av motorkomponenter.

I esken

1 dybdekrage for kamlås med låsespak og bolt

Verktøy som trengs

4mm unbrakonøkkel

Montering

1 Koble strømkabelen til trollingmotoren fra batteriet

(eller trekk ut strømkabelen hvis du bruker plugg og

stikkontakt).

2 Når trollingmotoren er oppheist, låser du opp kamlåsens

dybdekrage ved å folde tilbake tappen ( ).A

3 Skyv dybdekragen bort fra transmisjonen, og lås den

delvis opp i skaftet ( ) igjen.B

4 Bruk en 4mm unbrakonøkkel til å fjerne

dybdekragebolten ( ) som holder kragen fast.C

5 DSkill låsespaken ( ) fra kragen.

6 Plasser den nye dybdekragen for kamlås og låsespaken

i samme posisjon og retning som den gamle. Pass på at

du ikke mister metallsylinderen som beveger seg inne i

låsespaken.

¼Merk: Kamlåsens dybdekrage på skaftet til

trollingmotoren skal åpnes og lukkes fra toppen av skaftet

når motoren er oppheist.

7 Sett inn bolten fra undersiden av kragen, og trekk til med

1,7Nm (1,3 pund-ft).

8 Kontroller at kragen kan låses fast på skaftet.

¼Merk: Kragen skal ikke gli når spaken er lukket, og den

skal gli fritt når spaken er helt åpnet. Når du skyver

dybdekragen, holder du den i kragen, ikke i den åpne

låsespaken.

9 Hvis du vil justere kragens stramming, lukker du

låsespaken og strammer eller løsner dybdekragebolten

en kvart omdreining om gangen, og tester etter hver

justering.

10 Lås opp kamlåsens dybdekrage, før den nedover skaftet,

og lås den mot transmisjonen.

Reg. U.S. Pat. & Tm. Off, og ™ common law-merker. Gå til www.navico.com/intellectual-property for

å lese de globale varemerkerettighetene.
