RF40 rorføler

Installasjonshåndbok

RF40 er en resistiv rorføler som kan brukes på autopilotsystemer med en NAC-1-

eller NAC-2-autopilotprosessor.

¼Merk: RF40 kan ikke brukes med NAC-3-autopilotprosessoren.

RF40 kan også brukes på autopilotprosessorer som har en analog rorføler.

¼Merk: Du må ikke erne overføringsarmen fra rorføleren.

¼Merk: Enheten leveres med standardinnstillinger og krever ingen ytterligere

justeringer ved montering enn det som er beskrevet nedenfor.

Monteringsplass

RF40-enheten ( ) monteres i nærheten av roret, og den kobles mekanisk til A

rorpinnen ( ) eller rorkvadranten.B

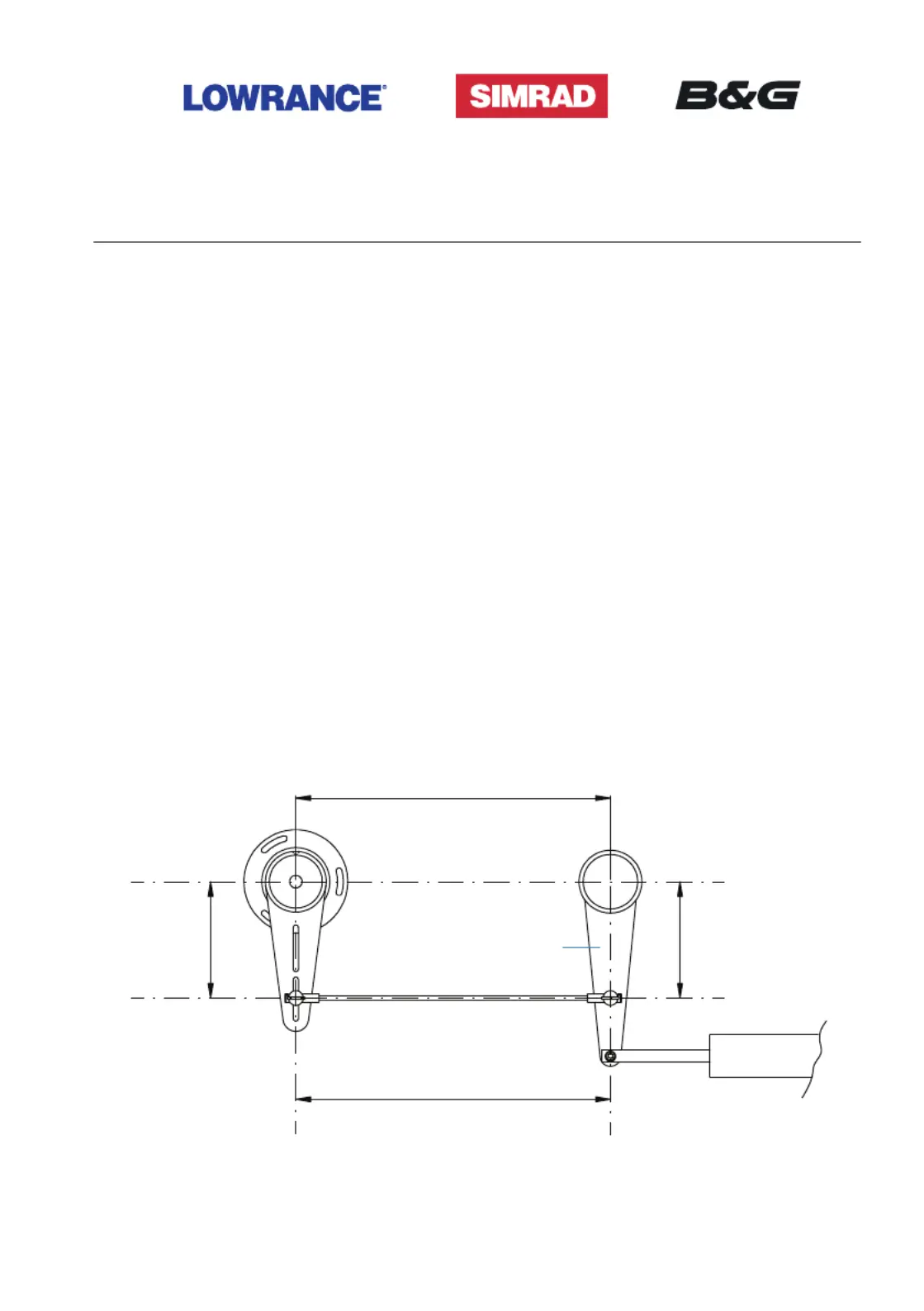

Velg monteringssted for RF40-enheten ved å se på illustrasjonen.

• X1 X2 = : min. 150 mm, maks. 345 mm

• Y1 Y2 = : min. 44 mm, maks. 130 mm

Y1 Y2

X1 = X2

Y1 = Y2

26 |

Installasjon

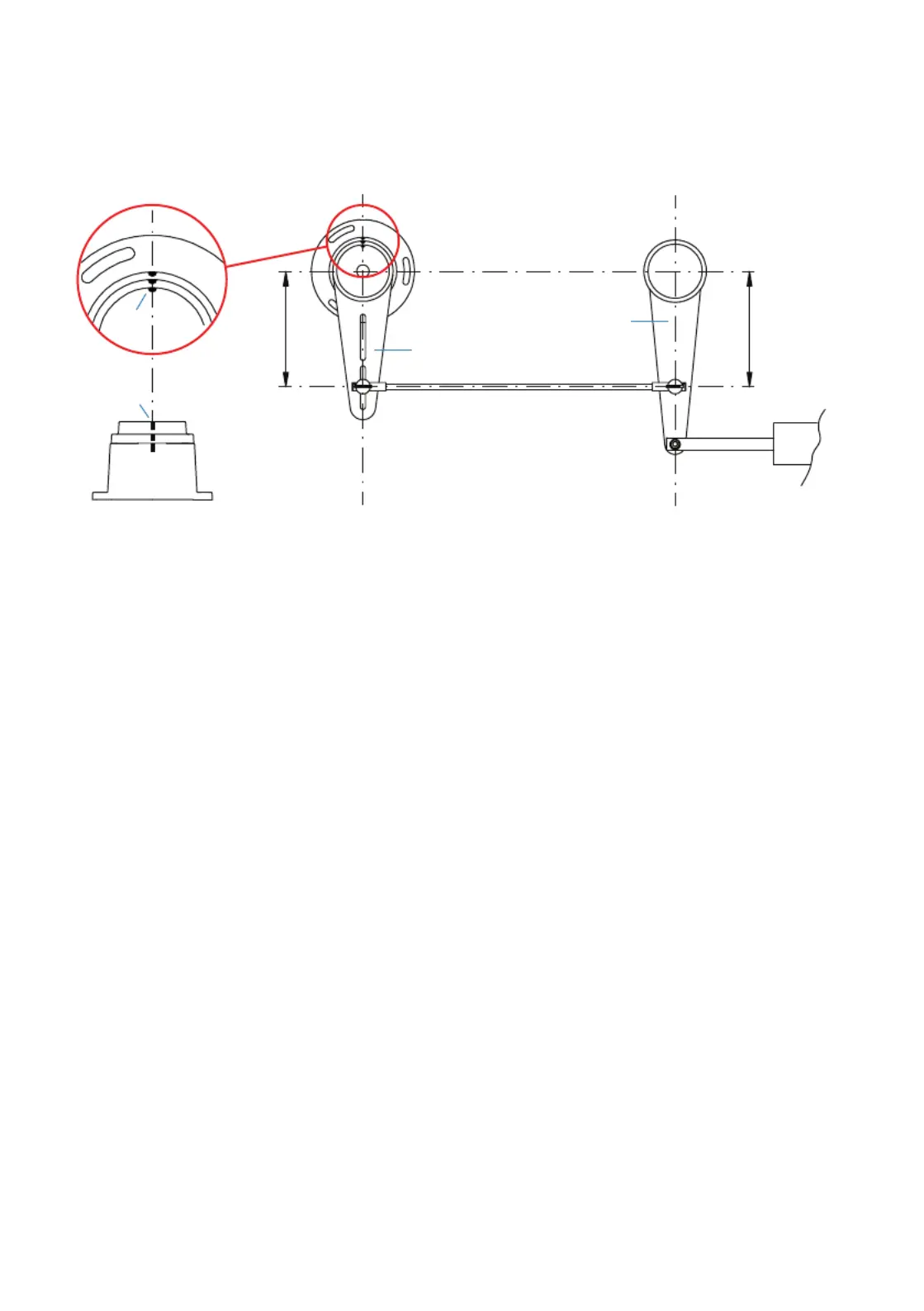

RF40-spaken ( ) har to spor til overføringsarmen ( ). Sporene sørger for maksimal C D

eksibilitet for den mekaniske overføringsarmens forhold.

Y1 Y2

1. Drei roret for å sette rorpinnen (B) til omtrent midtre posisjon.

2. Monter RF40-enheten på et egnet underlag.

• Hvis nødvendig:

-bygg opp med materiale under RF40 for å justere høyden på

overføringskoblingen, slik at den ligger på nivå med rorpinnen

-kutt lengden på overføringsstaget (D) for å ytte rorføleren nærmere

rorarmen

3. Drei RF40-spaken til midtstilling.

• Emerkene ( ) på enheten og på spaken skal være på linje

4. Drei RF40-enheten slik at rorspaken er parallell med rorpinnen.

5. Plasser overføringsstaget innerst i det ytre sporet, hvis mulig.

6. Bor og trykk på rorpinnen slik at avstanden Y2 er lik avstanden Y1.

7. Koble kuleleddet til rorpinnen, og koble overføringsstaget til kuleleddet ved

rorpinnen

8. Stram skruene for både RF40 og kuleleddet på overføringsstangen.

9. Følg med på responsenheten mens noen andre dreier på roret fra det ene

ytterpunktet til det andre, og kontroller at den mekaniske koblingen beveger

seg fritt.
