*988-10475-001*
pro.simrad-yachng.com
For technical specificaons,
cerficates and declaraons,
refer to the product web site on:
www.simrad-yachng.com
211 mm (8.29")
197 mm (7.77")
185 mm (7.27") 60 mm
(2.36")
180 mm
(7.08")
80 mm
(3.15")
48 mm
(1.88")

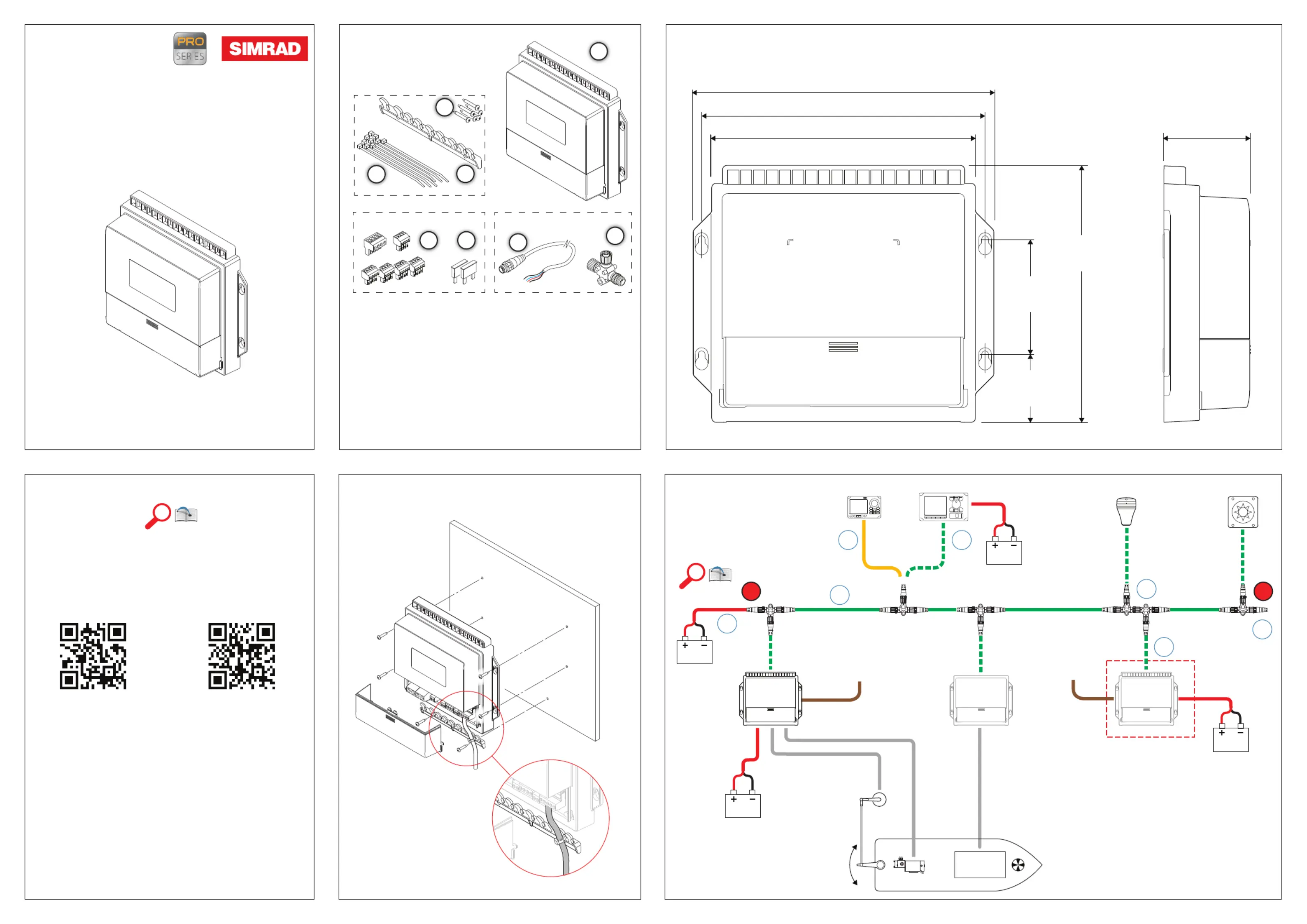

Parts included Dimensions
Mounting
SI80
NMEA 0183 INTERFACE,
INSTALLATION GUIDE
REF.
“POWERING THE BACKBONE
WITH SI80”
ON NEXT PAGE
System wiring
1 * SI80 Computer
1 * Cable retainer
6 * Fixing screws, 3.5 * 19 mm (DIN7981B)
10 * Strips
6 * Connectors
2 * 7.5 Amp Fuse
1* Micro-C Drop cable (male)
1* Micro-C T-Joiner
1
2
3
4
5
6
7
8
1
5 6 78
1
T T
AD80/
SD80
OPTION
12/24V DC
12/24 V DC
AC70 SI80
1*
NMEA 0183
IN/OUT
COMPASS
GPS
SENSOR
4*
NMEA 0183
IN/OUT
THRUSTER
CONTROL
DRIVE UNIT
5
6
7
4
12/24 V DC
AP70/80
AUTOPILOT
CONTROL
HEAD
32
AP60
Micro-C CAN bus backbone
SimNet to Micro-C (male) Drop cable
Micro-C Drop cable (female to male)
Micro-C Power cable with 120 Ohm
terminator, female
Micro-C Drop cable, male
Micro-C T-Joiners
Micro-C Terminator, 120 Ohm, male
1
2
3
4
5
6
7
12 V DC
2
4
3

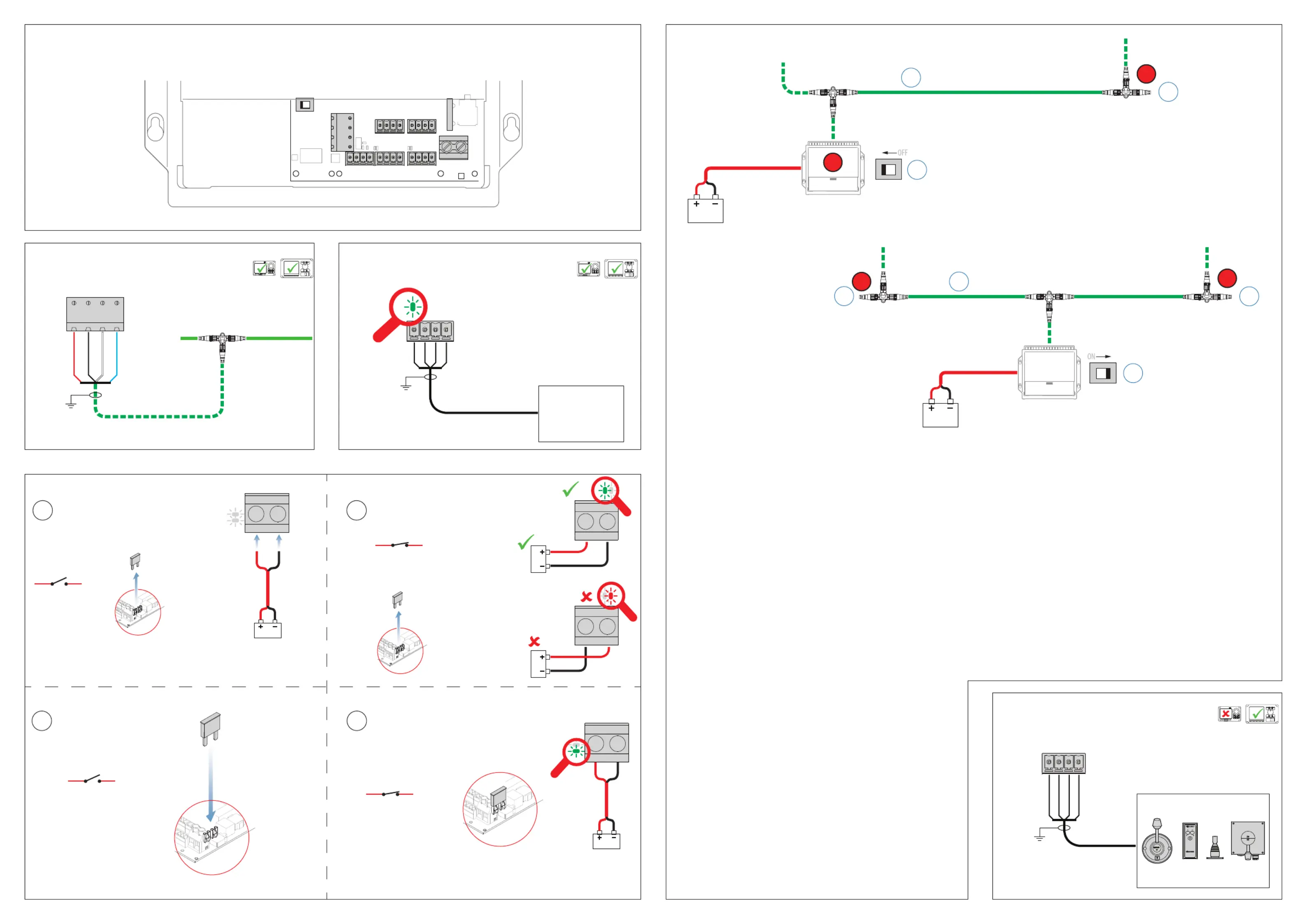

SI80 Terminal layout
CAN Bus backbone
Steering Levers
NMEA 0183 devices
Powering the CAN bus backbone with SI80
Power supply
NMEA0183
SIMNET
IEC61162-1/2
(NMEA0183)
DEVICES
RX1
Rx_A
Rx_B
Tx _A
Tx_B
BACKBONE
RED
BLK
WHT
BLU
NET-S
NET-C
NET-H
NET-L
INSTALL FUSE POWER ON
POWER SWITCH
OFF
POWER SWITCH
OFF
POWER SWITCH
ON
POWER SWITCH
ON
CONNECT WIRES
1CHECK POLARITY
2
3 4
12/24 V DC
FUSE NOT
INSTALLED
FUSE NOT
INSTALLED
FUSE
INSTALLED
SIMNET
SIMNET
TERMINATION
SUPPLY
REMOTE NMEA 0183
CH3
NMEA 0183
CH4
NMEA 0183
CH1
NMEA 0183
CH2
FUSE
10A
AP70/80AP60AP70/80AP60
AP70/80AP60
+_
+_
T
SI80
2
1
T
12/24 V DC
+_
12/24V DC
SIMNET
TERMINATION
Micro-C CAN bus backbone
Terminator, 120 ohm, male
Terminator, 120 ohm, female
Terminator switch (on SI80 board)
Notes
The SI80 power supply complies with NMEA2000 specications. Always power the CAN bus backbone from SI80/SI80 board when SI80 is part of
the autopilot system.
Set Terminator switch to ON when the SI80 is at the end of the backbone, otherwise to OFF. Factory default is OFF.
If joining to an existing NMEA2000 network or similar CAN bus network that has its own power supply, use an NMEA2000 Gateway to isolate the
two power supplies
L’alimentation du SI80 est conforme à la norme NMEA2000. L’alimentation du backbone du bus CAN se fait à partir du SI80 lorsque celui-ci fait
partie du système pilote automatique.
Positionner le switch Terminator sur ON lorsque le SI80 se trouve à une extrémité du backbone, dans le cas contraire le positionner sur OFF. La
position par défaut du switch est OFF.
Si le SI80 s’intègre dans un réseau NMEA2000 ou un bus CAN équivalent possédant sa propre alimentation, utiliser un Gateway NMEA2000 pour
isoler les deux alimentations.
Die SI80 Stromversorgung entspricht den NMEA2000 Spezikationen. Verwenden Sie immer die SI80/SI80 Stromversorgung für den CAN BUS,
wenn das SI80 Bestandteil des Autopilot-Systems ist.
Stellen Sie den Abschlusswiderstandsschalter auf AN wenn das
SI80 am Ende des „Backbones“ ist, sonst auf AUS. Voreingestellt
st AUS.
Wenn es an ein bestehendes NMEA2000 oder ähnliches CAN Bus
Netzwerk mit eigener Stromversorgung angeschlossen wird,
utzen Sie bitte ein NMEA2000 Gateway um die beiden
Stromversorgungen zu trennen.
4
SI80 strømforsyningen er i overensstemmelse med NMEA2000
spesikasjonene. Forsyn (derfor) alltid CAN nettverket fra SI80/SI80
kort når SI80 er en del av autopilot systemet.
Sett termineringsbryteren i stilling ON når SI80 står i enden av
nettverket, ellers til OFF. Fabrikkinstilling er OFF.
Ved sammenkobling med annet NMEA2000 nettverk eller
tilsvarende CAN nettverk som har sin egen strømforsyning må det
installeres en NMEA2000 Gateway for å isolere de to
strømforsyningene fra hverandre.
ON
1
2
3
4
2
1
3
T
T
SI80
12/24V DC
SIMNET
TERMINATION
4
OFF
OPTION
REMOTE
GND
PORT
STBD
LAMP
R35/R3000X
*
*
SIMRAD
S35
SIMRAD R3000X
STBY AUTO
S9
S9
R3000X S9
