Side 1/2

6. Attach the top cymbal of the hi-hat to the clutch. First, remove

the lower nut and the felt washer from the clutch (Photo 2), and

then mount the cymbal, the felt washer and the nut. Make sure

that the lower nut is ﬁ rmly tightened.

The Swing-lock clutch allows the top cymbal of the hi-hat to swing

naturally due to the two projections on the underside of the adjusting nut.

To adjust the tightness of the cymbal on the clutch, follow the

procedure described below.

6-1. Turn the locknut counterclockwise to loosen it.

6-2. While checking the tightness of the cymbal, tighten the

adjusting nut at the desired position.

Before tightening the locknut, check the positions of the

position mark on the adjusting nut and the T-nut.

6-3. In order for the cymbal to swing more naturally, the

position mark on the adjusting nut should face the tip of the

drumstick, as shown in ﬁ g. 3. Also, make sure that the T-nut

will not interfere with playing the hi-hat cymbal.

6-4. Tighten the locknut, then the T-nut of the clutch to secure

the pull rod at the desired position.

<Note>

*1: If you prefer the sound and feeling of the top cymbal held

with two felt washers, use the accessory felt washer on the

underside of the adjusting nut. When two felt washers are used,

it is not necessary to check the direction of the position mark.

The protection sleeve can be replaced when it becomes worn

or stripped. To avoid damage to the cymbal, periodically check

the condition of the sleeve.

6.クラッチに上側のシンバルを取り付けます。締めつけナットとフェル

トワッシャーを外し、調整ナットとフェルトワッシャーの間にトップ

シンバルを入れ、締めつけナットで固定します。締めつけナットは必

ず締めきって下さい。

 スイングロック・クラッチは、調整ナットの下部に設けられた二つの

突起でトップシンバルをより自然に揺らす事が出来る構造です。トッ

プシンバルの締め具合は下記手順で調整出来ます。

 6-1.ロックナットを左に回して緩めます。

 6-2.好みの揺れ具合になるまで調整ナットを締めます。ロックナット

を締めて固定する前に、ポジションマークとT型ナットの位置関

係に注意して下さい。

 6-3.よりシンバルを自然に揺らすには、図3のようにハイハットを叩

くスティックの延長線上にポジションマークが来るようにセット

します。また、クラッチのTナットが演奏の邪魔にならない位置

になっている事を確認してから、ロックナットを締めて下さい。

 6-4.トップとボトムシンバルの間を好みの間隔にしてTナットを締

め、クラッチをシンバルロッドに固定します。

＜注意＞

*1:シンバルの上側も一般的なフェルトワッシャーで挟んだ音がお好み

の場合は、付属のフェルトワッシャーを調整ナットの下に入れてご使

用下さい。フェルトを使用される場合は、ポジションマークの向きを

気にする必要はありません。

 保護チューブが摩耗した場合はチューブ部分のみ交換する事が出来ま

す。シンバルを傷めないために時々状態を確認して下さい。

IRON COBRA / SPEED COBRA HI-HAT STAND

1. Loosen the T-nut to remove the hi-hat clutch from the upper

tube, and then pull the pull rod out of the tube.

1.T型ナットを緩めハイハット・クラッチをシンバルロッドから外し、

上段パイプ、クラッチ、シンバルロッドの三つに分解します。

2. Loosen the T-bolt

, extend the two legs outward, and

stand the bottom section on the ﬂ oor. Make sure the stand is

perpendicular to the ﬂ oor, and then tighten the T-bolt

2.Tボルト②を緩めて脚部を開き、スタンドと床面が垂直になる位置で

Tボルト②を締め、脚部を固定します。

3. Screw the pull rod into the hex nut on top of the bottom section.

The rod should be secured to prevent it from becoming loose

while playing.

3.下段パイプの中にある六角ナットにシンバルロッドをネジ込みます。

演奏中に緩まないようにしっかりと締めて下さい。

4. Fit the upper tube over the pull rod and into the lower tube,

adjust to the desired height, and then fasten the T-nut

and the

square-headed bolt of the memory lock.

4.上段パイプを挿入し、好みの高さでTナット①を締めた後、メモリー

ロックも締めつけます。

5. Set the bottom cymbal of the hi-hat (generally the thicker one)

on the felt of the cymbal seat.

5.ボトム側のハイハットシンバル(一般的に厚い方の一枚です)をシンバ

ルシートのフェルトの上に載せます。

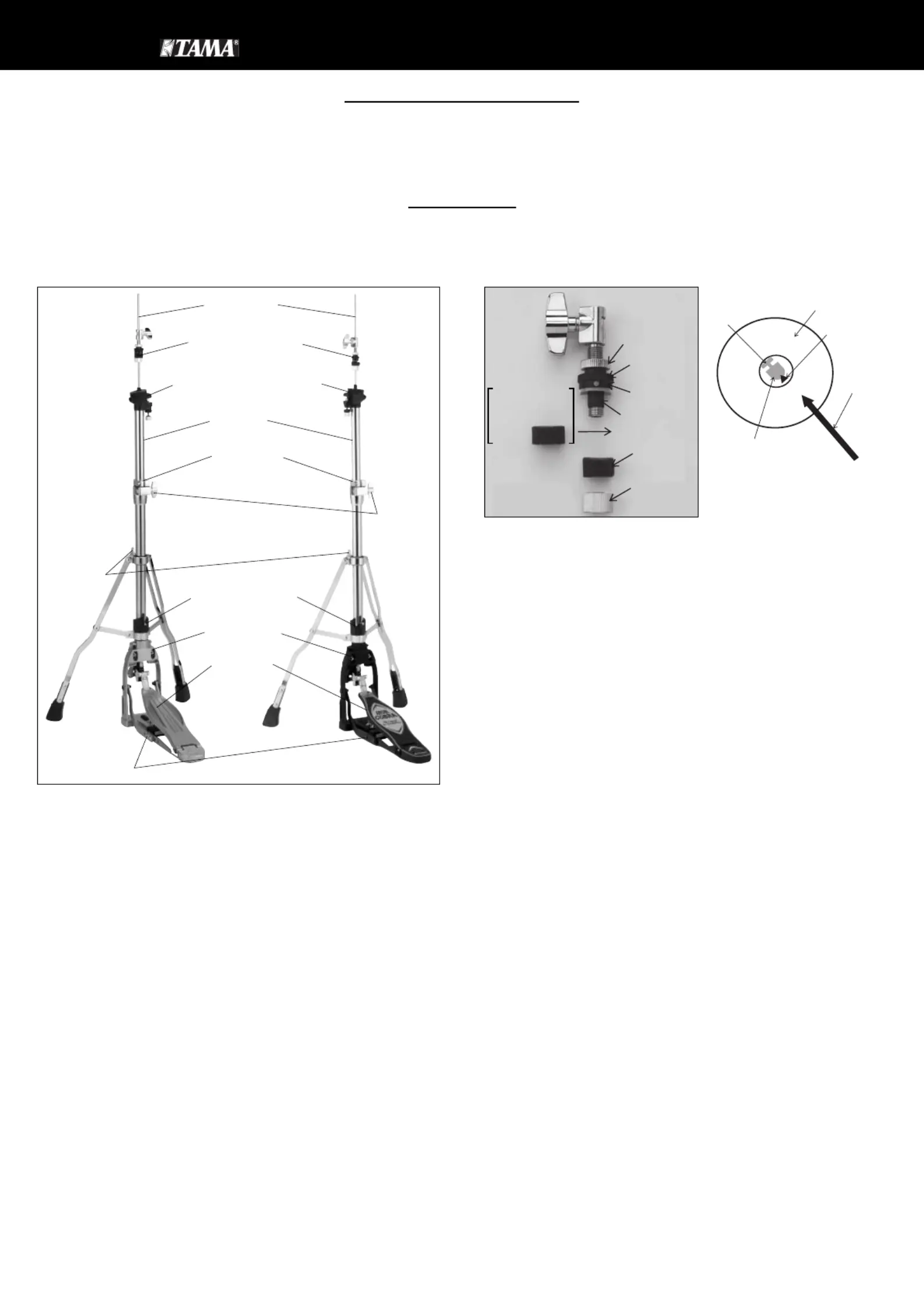

Assembly/

組立方法

Photo 1

写真

Photo 2

写真

Upper pull rod

シンバルロッド

Upper tube

上部パイプ

Cymbal seat (Spring seat)

シンバルシート(スプリングシート)

T-nut

Tナット

Footboard

フットボード

Tension adjuster

テンション調整ダイアル

Hi-hat clutch

(Swing-lock clutch)

ハイハット・クラッチ

(スイングロック・クラッチ)

Memory lock

メモリーロック

T-bolt

Tボルト

Stabilizer

スタビライザー

Base frame

ベースフレーム

取扱説明書

ご使用になる前に、必ず説明書をお読み下さい。

この度はTAMAハイハットスタンドをお買い上げ頂き、誠にありがとうございました。製品の性能を十分に発揮し、安全にご使用頂くために、組み立て

前に必ず本説明書をお読みください。また、本説明書は大切に保管して下さい。

INSTRUCTION MANUAL

Please read through this instruction manual before starting to use your TAMA Hi-Hat Stand.

Thank you for your purchase of this TAMA Hi-Hat Stand. To ensure safe and efﬁ cient use of this product, please read through this manual

before beginning assembly. Store this manual in a convenient place for future reference.

Fig.3

図.3

Hi-hat cymbal (top)

ハイハットシンバル

(top)

Drum stick

スティック

Position mark

ポジション

マーク

Hi-Hat Clutch

ハイハット・クラッチ

T-Nut

T型ナット

Lock nut

ロックナット

Adjusting nut

調整ナット

Position mark

ポジションマーク

Felt washer (accessory)

フェルト・ワッシャー

（付属品）

Protection sleeve

保護チュープ

Felt washer

フェルト・

ワッシャー

Lower nut

締めつけナット

This instruction manual was issued in June 2011. Speciﬁ cations and design are subject to change without notice.

この取扱説明書は2011年6月現在の物です。製品改良のために予告なく仕様を変更する事がありますので、あらかじめご了承ください。

スプリングシートの調整(写真8)

スプリングシートは従来のボトム

シンバルの角度調整部にスプリン

グを入れる事で、オープン時はボ

トムシンバルが傾き、クローズ

するにつれてシンバルが水平にな

る事によって、シンバルを閉じる

時の二枚のシンバル間の空気をス

ムーズに抜き、より明確にフット

クローズ音を引き出す機構です。

調整ボルトを左向きに回すと、よ

りボトムシンバルを傾ける事がで

きます。好みの傾き具合が決まっ

たらロックナットを左向きに回し

てロックして下さい。

ティルトシステム(写真9)

スタンド自体を傾けて、ハイハッ

トシンバルの角度を調整する事が

出来ます。Tボルト②を緩め、よ

り脚を開くようにスライダを押し

下げるにつれてスタンドが前傾し

ます。好みの位置で再び②を締め

て固定します。

より長く滑らかなアクションをお楽しみ頂く為に。時々乾いた布でほこ

りや汚れを拭き取って下さい。チェーン部には錆を防ぐために時々オイ

ル(TAMAチューンナップ・オイルTOL2)を差して下さい。ベアリングや

ヒンジ部は給油の必要が無い設計ですので、オイルを差す必要はありま

せん。

スタビライザーの調整(写真7)

スタビライザーの位置を調整する

事で、演奏中のスタンド自体の安

定感を高める事が出来ます。ま

ず、フットボードを折りたたみ、

二本の角頭ボルト (c) を緩め、ラ

バー部を引いて伸ばして下さい。

適当な位置で角頭ボルト (c) を再

び締めて固定します。

〒461-8717愛知県名古屋市東区橦木町3-22

www.tama.com

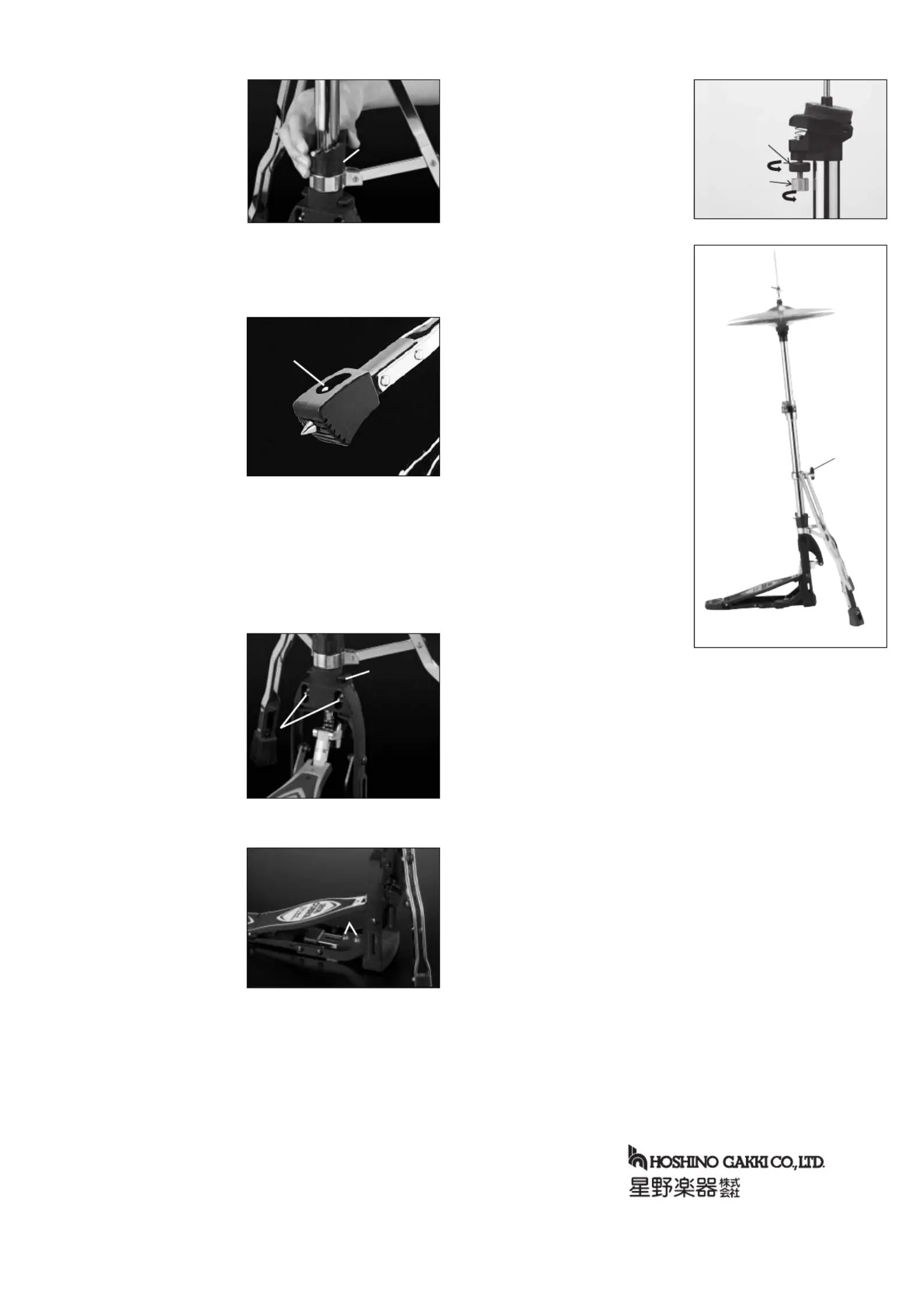

Adjustment /

各部の調整

Adjusting the spring tension

(Photo 4)

The spri n g te n s i o n ca n be

adjusted to any of 6 levels.

Turning the adjuster clockwise

increases the spring tension.

スプリングテンションの調整

(写真4)

テンション調整ダイアルを回す事

で、6段階にスプリングテンション

を調整出来ます。ダイアルを右に

回すと踏み心地が重くなります。

Adjusting the duo spike length

(Photo 5)

Each leg has a rubber tip and

spike. When using a spike to

keep the stand from walking,

loosen the square-headed bolt

(a), slide the spike to the desired

length, and then retighten the

square-headed bolt (a).

Duospikeの調整(写真5)

二本の脚の先端は、床の状況に合

わせてラバーとスパイクを選択で

きます。スパイクを出して使う場

合は、角頭ボルト(a)を緩めて剣先

を出し、好みの長さで再度締めつ

け固定します。

Adjusting the footboard angle

(Photo 6)

The angle of the footboard

can be adjusted. Loosen the

two square-headed bolts (b),

slide the backside cover of the

base frame up or down until

the footboard is at the desired

angle, and then retighten the

bolts (b). Make sure the two

bolts are parallel when they are

tightened.

フットボード角度調整(写真6)

二本の角頭ボルト(b) を緩め、背

面カバーを上下にスライドさせる

事でフットボードの角度を調整す

る事が出来ます。好みの角度が決

まったら再びボルト(b)を締めて固

定します。この時、二本のボルト

が平行になっているか確認して下

さい。

Adjusting the Spring seat

(Photo 8)

Using the small spring, the

Spring seat causes the bottom

cymbal of the hi-hat to tilt

slightly when the hi-hat cymbals

are opened. When they are

closed, both the top and bottom

cymbals are flattened by the

compression of the spring.

This works as an air deflector

between the two cymbals. As

a result, this will give you a

tighter “foot close” sound.

To til t th e b o tt o m c y mb a l

more, turn the adjusting bolt

counterclockwise. When you

reach the desired angle for the

desired sound, turn the locknut

counterclockwise to lock the

angle.

Adjusting the tilt (Photo 9)

The angle of the hi-hat cymbal

can also be adjusted by tilting

the stand itself. First, loosen

the T-bolt

, and then slide

the slider to the desired angle.

Retighten the T-bolt

when the

stand is at the desired angle.

To ensure parts continue to move smoothly over time, periodically

wipe off dust with a dry cloth and lubricate the chain with TAMA

TOL2 tune-up oil. Please note that bearings and hinges do not

require lubrication due to their lubrication-free design.

The fixing screws may become loose due to vibrations during

playing or transport. Use the included wrench or a Phillips

screwdriver to tighten them as necessary.

Adjusting the stabilizer length

(Photo 7)

The stability of the stand can be

adjusted by changing the length

of the stabilizer.

First, fold up the footboard.

Next, loosen the two square-

he a ded b o lt s ( c) , p u ll t he

stabilizer rubber to the desired

length, and then retighten the

bolts (c).

Maintenance/

メインテナンス

Photo 4

写真

Photo 8

写真

Photo 9

写真

Photo 5

写真

Photo 6

写真

Photo 7

写真

Tension

adjuster

テンション

調整ダイアル

(a)

(b)

(c)

backside

cover

背面カバー

Lock nut

ロックナット

Adjust bolt

調整ボルト

Tilt more

傾ける

Lock

固定する
