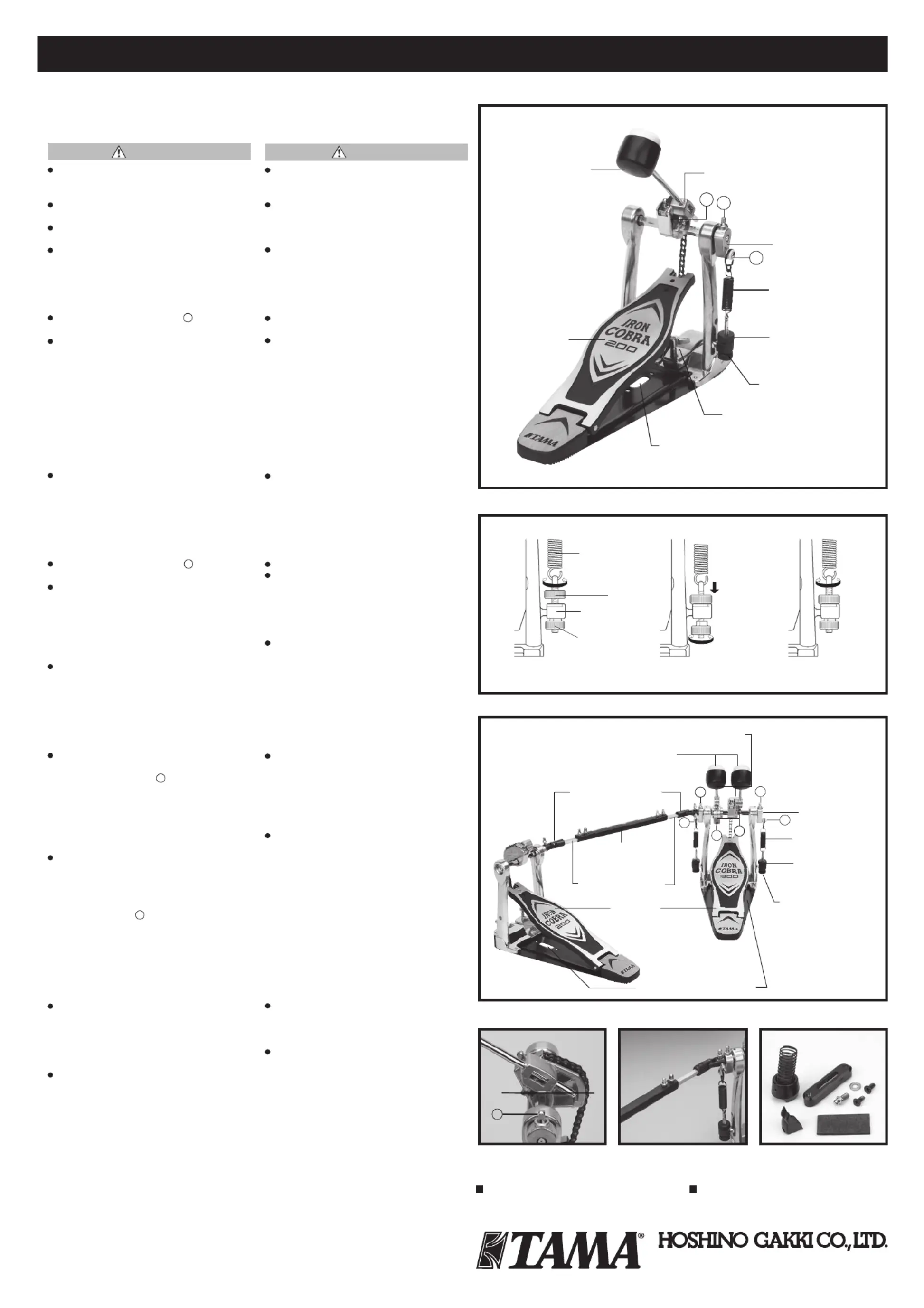

HP200P / HP200PTW Instruction Manual

This equipment is for playing the drums only. Do not

use it for any other purpose, as there is a risk of injury

to other persons or damage to property.

Take care to keep the drum pedal out of reach of small

children.

There is a risk of injury if the drum pedal is used

barefoot. Please wear suitable footwear.

There is a risk of soiling or damaging ﬂoor surfaces. We

recommend placing the drum set on carpeting or some

other ﬂoor covering.

Loosen the square-head bolt 1 of the beater

holder using a tuning key.

Insert the beater shaft and adjust it to the desired

height. Then tighten the bolt to secure it. The beater

head is designed with two surfaces, one felt and

one nylon, to be used at the performer’s discretion.

When securing the beater, attach the pedal to the

bass drum and press the footboard so that the

beater surface you have chosen makes contact with

the drumhead. Then tighten the bolt to secure the

beater in the correct position.

The pedal unit is attached to the bass drum.

Loosen the bolt of the hoop clamp and fasten

the clamp to the hoop on the bass drum. After

making sure that it is fastened straight, tighten

the bolt again to secure it.

Hang the spring on the roller 2 of the rocker

cam.

Adjust the spring tension using the nut on the

lower end. When adjusting the spring, first

loosen the locknut, and then turn the adjusting

nut while pressing down on the locknut as in

Fig. 1~2. Tightening the nut makes the pedal’s

resistance heavier, but the beater’s return time

is correspondingly faster.

In order to prevent the spring from loosening

while playing, the adjusting nut engages the cap

attached to the unit roughly every 1/3 of a turn.

Once the desired tension is reached, secure it by

tightening the locknut as in Fig. 3.

The angle of the beater can be adjusted along

with the angle of the footboard by loosening

the square-headed bolt 3 on top of the rocker

cam. As the angle of the beater is lowered,

the footboard rises. Once the desired angle is

reached, tighten the bolt firmly to secure it.

The factory set-up position is that the bottom

end of beater holder (A) is in parallel with the

floor.

The left side beater of the twin-pedal model

(HP200PTW) m ay b e a djusted in the s ame

way. Whe n a mor e del ica te a djus tmen t is

ne ed ed, yo u c an a dj ust t he b ea te r an gle

in d ep en de n tl y of the f o ot bo a rd a ng l e b y

loosening the bolt 4 below the beater holder.

Thi s fe atu re is use ful whe n y ou w ish the

footboard angles of both the hi-hat stand and

the left pedal to match.

Attach the universal joints at the end of the

connecting rod to the pedals. Make sure that

the square-h eaded bolts for a ttaching the

connecting rod are on top and on the drum

side for the left pedal, and on top and on the

near side for the right pedal.

Whe n ass embl ing the con necti ng r od a nd

connecting tube, make sure that the widest flat

side of connecting rod is facing up (toward the

square headed bolt on top of the tube) as in the

photo at right. After assembly, adjust the length as

desired and re-tighten the bolts ﬁrmly.

The Cobra Coil (CC900S) is a spring that assists

the return of the footboard, allowing smoother

and lighter pedal action.

The Cobra Coil can be installed on HP200P or

HP200PTW. (It can be installed only on models

that have a Cobra Coil compatible hole in the

center of the under plate.)

Thank you very much for purchasing TAMA IRON COBRA

drum pedal. For better understanding of its features and

capabilities, please read through this manual before use.

Store the manual in a convenient place for future

reference.

Part Names /

各部の名称

HP200P

HP200PTW

CC900S

Attaching the Connecting Rod

コネクティング・ロッドの取り付け　

Notes

注　意

ビーターの取り付け

ペダル本体の取り付け

スプリングの調整

コネクティング・ロッドの取り付け

（

HP200PTW

）

コブラ・コイルの取り付け

（別売）

ビーター角度の調整

Installing the Beater

Attaching the Pedal Unit

Adjusting the Spring

Adjusting the Beater Angle

Attaching the Connecting Rod

(HP200PTW)

Attaching the Cobra Coil

(sold seperately)

この製品はドラムセットを演奏するためのものです。他人に

ケガをさせたり、器物を損壊する恐れがありますので演奏

以外の目的には使用しないでください。

小さなお子さんが手を触れないように十分に注意してくだ

さい。

裸足で演奏することはケガの原因になる恐れがありますの

で避けてください。

床面を汚したり傷つけたりする恐れがありますので、カー

ペットなどを敷いた上にドラムをセットすることをお勧め

します。

ビーターホルダーの角頭ボルト①を付属のチューニング

キーで緩めます。

ビーターシャフトが適当な長さになるよう調整し、角頭ボ

ルト①を締めて固定します。付属のビーターはフェルトと

ナイロン樹脂の二面の使い分けが出来る設計です。ビー

ターを固定するときには一旦バスドラムにペダルを取り付

けた後フットボードを踏み込み、好みの面をバスドラムに

押し付けるようにしながらボルトを締めると正しく固定で

きます。

ペダル本体をバスドラムに取り付けます。フープクランプ

の固定ボルトを緩め、フープクランプがバスドラムのフー

プを挟み込むようにします。まっすぐに付いていることを

確認したら、固定ボルトを再び締めて固定します。

スプリングをロッカーカムのローラー②に掛けます。

スプリングテンションは下側のナットで調整できます。ス

プリングの調整をするときにはまずロックナットを緩め

（Fig. 1）たあと、Fig. 2 のようにロックナットを押し下げ

ながら下側の調整ナットで調整してください。ナットを締

めるにつれて踏み心地は重くなりますがビーターの戻り

は速くなります。

調整ナットは約1/3 回転ごとに本体に取り付けられた

キャップにかみ合い、演奏中のスプリングの緩みを防止

する構造になっています。好みのテンションが決まったら

ロックナットを締めて固定します（Fig. 3）。

コネクティング・ロッドの端のユニバーサルジョイントを

ペダルに取り付けます。このとき取り付け用の角頭ボルト

が左足側のペダルはドラム側と上側に、右足のペダルは

手前側と上側になるよう注意してください。

コネクティングロッドとコネクティング・チューブを連結

する際は、六角棒の一番幅が広い面が上面 ( チューブの

上に角頭ボルトがある面) になるように注意して下さい。

取付け終わったら好みの長さに調整し、しっかりと固定

して下さい。

コブラ・コイル（CC900S）はフットボードの返りをアシス

トし、よりスムーズで軽快なペダルアクションを可能にす

るスプリングです。HP200P とHP200PTW にも取り付

け可能です（アンダープレート中央にコブラ・コイル対応

の穴が付いている機種のみ、取り付け可能です）。

ロッカーカムの上側の角頭ボルト③ を緩めるとビー

ターの角度とフットボードの角度を連動して調整する

ことができます。ビーターの角度を倒すにつれてフット

ボードが上がります。好みの角度が決まったらボルトを

しっかりと締め、固定します。ビーターホルダー下端の平

面(A) が地面と水平になる位置がメーカー出荷時の標

準位置です。

ツインペダル（HP200PTW）の左側のビーター角度も同

様に調整できますが、より微妙な調整が必要な場合には

左側のビーターホルダーの下側のボルト④を緩めること

によってフットボードの角度とは無関係にビーター角度

のみを調整することもでき、ハイハットスタンドと左側の

ペダルとのフットボードの角度を合わせたいときに便利

な設計になっています。

この度は、TAMA アイアンコブラ・sドラムペダルをお買い上げ

いただき、誠にありがとうございます。

製品の特徴をご理解いただき、性能を十分に発揮するため、ご

使用前に必ず本説明書をお読みください。また、本説明書は大

切に保管してください。

星野楽器株式会社　〒461-0014 愛知県名古屋市東区橦木町3-22

http://www.tama.com/

This manual is current as of November 2012.

Because we are always working to improve our

products, some features may change without notice.

この取扱説明書は、2012年11月現在のものです。製品

　改良のため、予告なく仕様を変更することがあります

　ので、あらかじめご了承ください。

Beater

ビーター

Beaterholder

ビーターホルダー

Rockercam

ロッカーカム

Spring

スプリング

Footboard

フットボード

Locknut

ロックナット

Springadjustingnut

スプリング調整ナット

Hoopclamp

フープクランプ

CobraCoilcompatiblehole

コブラ・コイル取り付け穴

Beater

ビーター

Beaterholder

ビーターホルダー

Rockercam

ロッカーカム

Spring

スプリング

Footboard

フットボード

Locknut

ロックナット

Springadjustingnut

スプリング調整ナット

Connectingtube

コネクティング・チューブ

Universaljoint

ユニバーサル・ジョイント

Connectingrod

コネクティング・ロッド

CobraCoilcompatiblehole

コブラ・コイル取り付け穴

Spring

スプリング

Fig.1 Fig.2 Fig.3

Loosen

緩める

Pressdown

押し下げる

Tighten

締める

Cap

キャップ

Adjustingnut

調整ナット

Locknut

ロックナット
