쮕B E D I E N U N G S A N L E I T U N G

Gaslöter/-brenner-Set Version 04/10

Best.-Nr. 58 82 26

Bestimmungsgemäße Verwendung

Das Produkt erzeugt eine verstellbare Flamme mit einer Temperatur von bis zu 1300°C. Ein

Piezo-Zündmechanismus ist eingebaut. Die Gasmenge (und damit die Flamme) ist am

Gaslöter/-brenner einstellbar. Durch austauschbare Spitzen kann das Produkt für unterschied-

lichste Zwecke verwendet werden, z.B. zum Weich- oder Hartlöten.

Der Gaslöter/-brenner darf nur mit Feuerzeuggas (ISO-Butangas) befüllt und betrieben werden.

Das gesamte Produkt darf nicht geändert bzw. umgebaut werden!

Die Sicherheitshinweise sind unbedingt zu beachten!

Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produktes, dar-

über hinaus ist dies mit Gefahren wie z.B. Brand, Explosion etc. verbunden.

Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle ent-

haltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.

Sicherheitshinweise

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verur-

sacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden über-

nehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung

oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen

wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.

a) Allgemein

• Aus Sicherheitsgründen ist das eigenmächtige Umbauen und/oder Verändern des

Produktes nicht gestattet.

• Das Produkt ist kein Spielzeug und gehört nicht in Kinderhände. Halten Sie das

Produkt außerhalb der Reichweite von Kindern, dies gilt sowohl während und nach

dem Betrieb. Bewahren Sie das Produkt für Kinder unzugänglich auf! Gleiches gilt

für den Gasbehälter, der für die Befüllung verwendet wird.

• Das Gehäuse des Gaslöters-/-brenners darf nicht geöffnet oder beschädigt wer-

den. Es darf auch nicht in Feuer oder offene Flammen gehalten oder geworfen

werden! Explosionsgefahr!

• Setzen Sie den Gaslöter/-brenner keinen mechanischen Beanspruchungen aus.

Der Gastank könnte ansonsten undicht werden, Brand- und Explosionsgefahr!

• Sollte das Produkt beschädigt oder defekt sein, so entsorgen Sie es ordnungsge-

mäß. Falls noch Gas enthalten ist und dieses austritt, so ist das Produkt ggf. für

längere Zeit an einem geeigneten Ort im Freien zu lagern, so dass das Gas

entweichen kann. Achten Sie auf eine ausreichende Belüftung, halten Sie Abstand

zu jeglichen offenen Feuern oder Zündquellen, Brand- und Explosionsgefahr!

Halten Sie Abstand zu brennbaren Materialien, Brandgefahr!

• Der Gaslöter/-brenner darf niemals in Bereichen betrieben, befüllt und gelagert

werden, wo explosive, leicht entzündliche Materialien, brennbare Gase, Dämpfe,

Stäube bzw. brennbare Flüssigkeiten (Lösungsmittel, Alkohole, Benzine usw.)

vorhanden sind oder vorhanden sein können. Es besteht Explosions- bzw.

Brandgefahr!

• Schützen Sie das Produkt vor Verunreinigungen und Feuchtigkeit. Dies führt zu

Beschädigungen des Produkts bzw. Korrosion.

• Transportieren Sie das Produkt nur dann, wenn es vollständig abgekühlt ist,

Verbrennungs- bzw. Brandgefahr! Gleiches gilt für eine Aufbewahrung des

Produkts.

• Bei Einsatz in gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften

des Verbandes der gewerblichen Berufsgenossenschaften zu beachten.

• In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das

Betreiben des Produkts durch geschultes Personal verantwortlich zu überwachen.

b) Befüllung

• Der Gaslöter/-brenner darf nur in vollständig abgekühltem Zustand befüllt werden;

andernfalls besteht Explosionsgefahr!

• Ein beschädigter Gaslöter/-brenner darf nicht mehr befüllt werden! Es besteht

Brand- und Explosionsgefahr!

• Befüllen Sie den Gaslöter/-brenner ausschließlich mit handelsüblichem Feuer-

zeug-Gas und nur in gut belüfteter Umgebung. Vermeiden Sie dabei offene

Flammen (Explosionsgefahr!).

Beachten Sie beim Befüllen die Sicherheits- und Bedienhinweise des Herstellers

der zur Befüllung verwendeten Gas-Kartusche.

• Unterbrechen Sie den Befüllvorgang sofort, wenn Gas austritt. Es können explo-

sionsfähige Gas-Luft-Gemische entstehen. Achten Sie darauf, dass der Raum

ausgiebig gelüftet wurde, bevor Sie den Gaslöter/-brenner oder andere

Zündquellen zünden.

• Der Gaslöter/-brenner enthält nach der Befüllung Butangas. Es muss daher von

Wärmequellen, Hitze- und Sonneneinwirkung (>40°C) ferngehalten werden, es

besteht andernfalls Explosionsgefahr!

• Entfernen oder öffnen Sie Befüllventile nicht, um Gas ausströmen zu lassen.

Brand- und Explosionsgefahr!

c) Betrieb

• Halten Sie den Gaslöter/-brenner immer ausschließlich am Griffstück fest. Halten

Sie ihn so, dass der Flammenaustritt von Ihnen weg zeigt.

• Beim Zünden und während des Gebrauchs ist der Gaslöter/-brenner von Körper

und Kleidung fernzuhalten.

• Fassen Sie niemals in die offene Flamme! Fassen Sie niemals die heißen

Metallteile vorne am Gaslöter/-brenner! Schwere Verbrennungen sind die Folge!

• Für kurze Arbeitspausen kann der Gaslöter/-brenner über einen ausklappbare

Standfuß abgestellt werden. Schalten Sie vorher ggf. die Flamme ab.

• Lassen Sie den Gaslöter/-brenner bei Betrieb niemals unbeaufsichtigt. Es besteht

Brandgefahr!

• Lassen Sie das Produkt zuerst vollständig abkühlen, bevor Sie eine Lötspitze

wechseln, das Produkt lagern (z.B. in der mitgelieferten Aufbewahrungsbox)

oder die mitgelieferte Kunststoff-Schutzkappe aufsetzen. Andernfalls besteht

Brandgefahr!

• Legen Sie den Gaslöter/-brenner während Arbeitspausen bzw. zum Abkühlen auf

eine stabile, ebene und hitzebeständige/feuerfeste Oberfläche; achten Sie dabei

darauf, dass er nicht wegrollen oder herunterfallen kann, Brandgefahr!

• Zünden Sie die Flamme immer nur für ca. 15-20 Minuten, da sich ansonsten das

Gehäuse des Gaslöters/-brenners zu stark erhitzen kann (Verbrennungsgefahr!).

• Entzünden Sie mit dem Gaslöter/-brenner niemals flüssige oder gasartige

Brennstoffe (z.B. Benzin, Spiritus, usw.), Explosionsgefahr!

• An der Seite des Löt-Einsatzes tritt seitlich sehr heiße Luft aus. Achten Sie des-

halb beim Löten darauf, dass keine nahen Gegenstände, Kabel, Platinen usw.

angeschmort werden.

• Arbeiten Sie nie an elektrischen Bauteilen, die unter Spannung stehen. Trennen

Sie das Gerät, an dem Sie Lötvorgänge durchführen wollen, vor der Arbeit immer

von der Stromversorgung und prüfen Sie dessen Spannungsfreiheit nach.

• Schützen Sie Körper und Augen vor Lötspritzern und flüssigem Lötzinn. Tragen

Sie bei der Arbeit entsprechende Schutzkleidung und eine Schutzbrille.

• Die beim Löten entstehenden Dämpfe sind gesundheitsschädlich. Verwenden Sie

ggf. eine geeignete Absauganlage oder lüften Sie entsprechend.

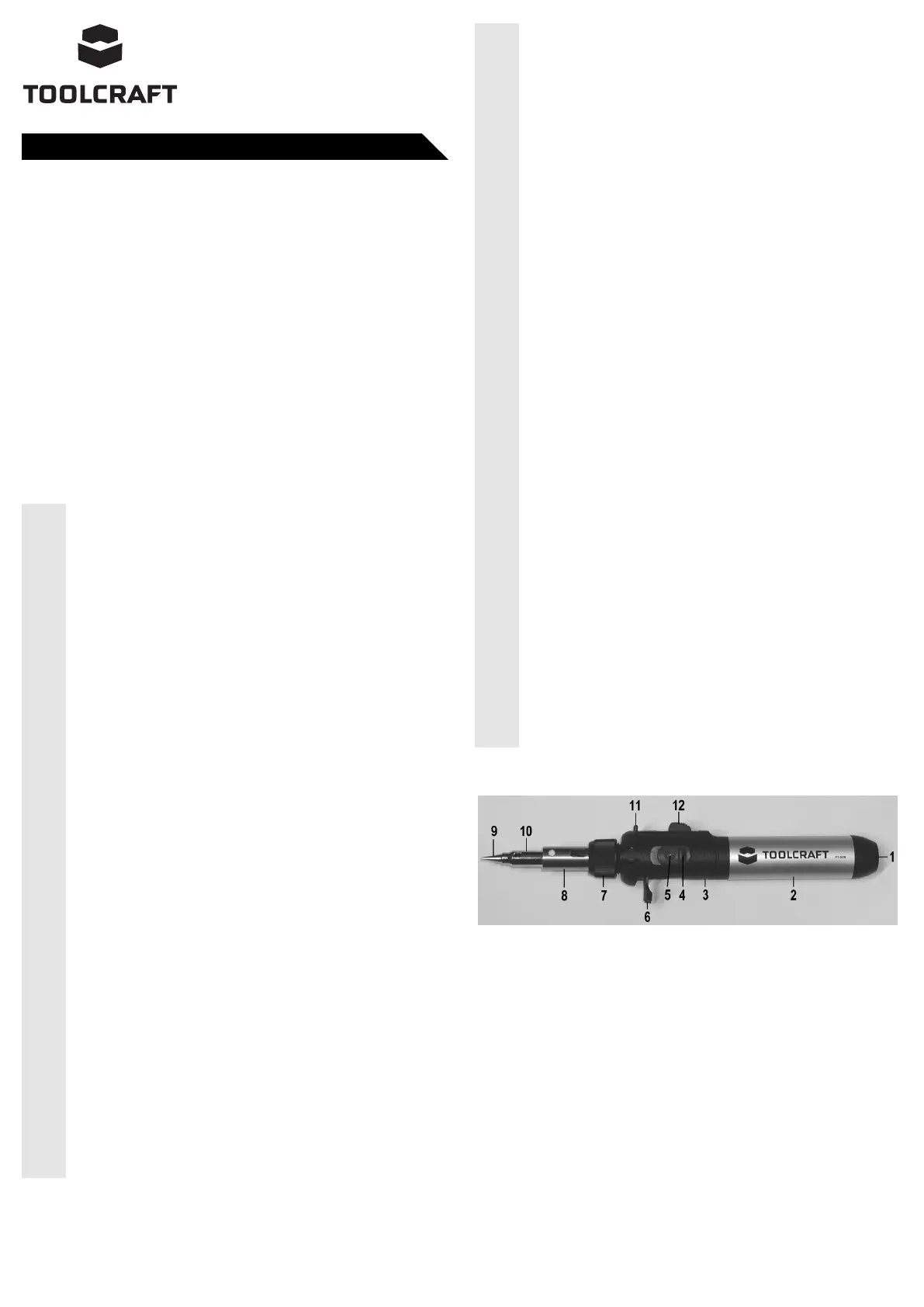

Bedienelemente

1 Befüllventil (selbstverschließend)

2 Griffstück mit integriertem Gastank

3 Gasmengen-Regler

4 Schiebeschalter für Gasaustritt

5 Entriegelungsknopf

6 Ausklappbarer Aufstellfuß

7 Befestigungsring; er fixiert die Metallhülse (8) am Gaslöter/-brenner

8 Metallhülse; nach Abschrauben des Befestigungsrings (7) kann hier der Löt-Einsatz einge-

legt werden; am Löt-Einsatz lassen sich die verschiedenen Lötspitzen festschrauben

9 Lötspitze (verschiedene Schraub-Einsätze im Lieferumfang)

10 Löt-Einsatz (mit Gewinde zur Befestigung unterschiedlicher Lötspitzen)

11 Taste für „Flamme aus“ (erforderlich für Verwendung des Löt-Einsatzes mit einer Lötspitze)

12 Schieber für Piezozündung

O P E R A T I N G I N S T R U C T I O N S

Gas-Fired Soldering/Brazing Set Version 04/10

Item-No. 58 82 26

Intended Use

The product produces an adjustable jet-flame with a max. temperature of 1300°C. It has an in-

built piezo-ignition mechanism. The amount of gas (and thus the flame) to the gas-fired solde-

ring/brazing torch can be adjusted. The exchangeable tips enable the product can be used for

various purposes, e.g. soft or hard soldering.

The gas-fired soldering/brazing torch is to be filled and operated with lighter gas (ISO-butane

gas).

No part of the product may be modified or rebuilt!

The safety instructions are to be observed without fail!

Any other use, than that described above, could lead to damage to this product and involves a

risk for fire and explosion etc.

This product complies with the applicable National and European requirements. All names of

Safety Instructions

The warranty will be void in the event of damage caused by failure to observe

these safety instructions! We do not assume any liability for any consequen-

tial damage!

Nor do we assume any liability for material and personal damage caused by

improper use or non-compliance with the safety instructions! The warranty

will be null and void in such cases.

a) In general

• For safety reasons, any unauthorised conversion and/or modification to the pro-

duct is not permitted.

• The product is not a toy and it should be kept out of the reach of children. Keep the

product out of the reach of children during as well as after use. Keep the product

in a place inaccessible to children! The same applies to the gas container, which

is used for refilling.

• The casing of the gas-fired soldering/brazing torch must not be opened or dama-

ged. It must not be placed in, or thrown into, a fire or naked flames! Risk of explo-

sion!

• Do not expose the gas-fired soldering/brazing torch to any mechanical stress. The

gas tank could start to leak (danger of fire and explosion!).

• If the product should become damaged or defective, dispose of it correctly. If gas

is still contained and is leaking, the product may have to be kept in an appropriate

outside location for a while, so the gas can escape. Ensure there is adequate ven-

tilation, keep a safe distance to all naked flames or ignition sources (risk of fire and

explosion!). Keep a safe distance from flammable objects, risk of fire!

• The gas-fired soldering/brazing torch must not be operated, filled or stored in areas

where explosive, easily flammable materials, combustible gases, vapours, dust, or

inflammable liquids (solvents, alcohol, benzene etc.) are stored or could be stored.

There is the risk of explosion or fire!

• Protect the product from dirt and damp. This may damage the product or cause

corrosion.

• Only move the only when it has cooled down completely; risk of burns or of fire!

The same applies to the storage of the product.

• For use in commercial institutions, the accident prevention regulations of the

Employer’s Liability Insurance Association are to be observed.

• In schools, educational centres, hobby and self-help workshops the operation of

the product is to be supervised by trained employees.

b) Filling

• The gas-fired soldering/brazing torch must only be filled after it has cooled down

completely; otherwise, there is a risk of explosion!

• If the gas-fired soldering/brazing torch is damaged, it must not be refilled! There is

a risk of fire and explosion!

• Only fill the gas-fired soldering/brazing torch with commercial lighter gas in an ade-

quately ventilated environment. Avoid naked flames (explosion hazard!).

Observe the manufacturer’s safety and operating instructions, when refilling the

empty gas cartridge.

• Stop the filling process immediately, if gas escapes. A gas-air mixture could arise

that could explode. Make sure that the room is well ventilated before you ignite the

gas-fired soldering/brazing torch or other sources of ignition.

• After filling, the gas-fired soldering/brazing torch contains butane gas. Therefore,

it must be kept away from sources of heat and sunlight (>40°C); otherwise, there

is a risk of explosion!

• Do not remove or open the filling valves to allow the gas to escape. Risk of fire and

explosion!

c) Operation

• Only hold the gas-fired soldering/brazing torch by the grip. Always hold it so the

flame points away from you.

• When igniting and using the gas-fired soldering/brazing torch, keep it away from

your body and clothing.

• Never reach into the naked flame! Never touch the hot metal parts on the front of

the gas-fired soldering/brazing torch! This will cause serious burns!

• During shorter breaks, the gas-fired soldering/brazing torch can be put down on

the fold-out foot. If necessary, turn out the flame beforehand.

• Never leave the gas-fired soldering/brazing torch unattended while it is in use.

There is risk of fire.

• Let the product cool down completely before replacing the soldering tip, storing the

product (e.g. in the supplied storage box) or attaching the supplied protective pla-

stic cap. Otherwise, there is a danger of fire!

• During breaks, put the gas-fired soldering/brazing torch on a stable, even and

heat/fire resistant surface to cool down; make sure that it cannot roll or fall, risk of

fire!

• Always ignite the flame for no more than 15 minutes at any one time, otherwise the

casing of the gas-fired soldering/brazing torch could heat up too much (danger

burns!).

• Never ignite liquid or gaseous fuels (e.g. benzene, spirits, etc.) with the gas-fired

soldering/brazing torch, risk of explosion!

• Very hot air escapes from the side of the soldering bit. Therefore, take care that no

objects, cables, boards etc. in the vicinity are burnt during soldering.

• Never work on electrical components that are powered up. Disconnect the device

you want to solder from the power supply and check that it is current-free.

• Protect your body and eyes from soldering sparks and liquid tin solder. Wear sui-

table protective clothes and protective glasses.

• Vapours that are generated during soldering are hazardous to the health. If neces-

sary, use a suitable venting system or ventilate.

Controls

1 Filling valve (self-closing)

2 Grip with integrated gas tank

3 Regulator for the gas flow

4 Sliding switch for gas outlet

5 Catch

6 Fold-out foot

7 Fixing ring; fixes the metal sleeve (8) to the gas-fired soldering/brazing torch

8 Metal sleeve; after unscrewing the fixing ring (7), the soldering bit can be attached here;

various soldering tips can be screwed on to the soldering bit

9 Soldering tip (various screw bits are included in the delivery)

10 Soldering bit (with thread for attaching various soldering tips)

11 Button for „Flame off“ (necessary, when using the soldering bit with a soldering tip)

12 Slider for piezo ignition

Produkt Specifikationer

Mærke:	Toolcraft
Kategori:	Loddemaskine
Model:	PT-509

Har du brug for hjælp?

Hvis du har brug for hjælp til Toolcraft PT-509 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Loddemaskine Toolcraft Manualer

Toolcraft AT-400 Manual

6 September 2024

Toolcraft RST-280 Manual

5 September 2024

Toolcraft TC-HSK-27 Manual

1 September 2024

Toolcraft ZD-8916 Manual

1 September 2024

Toolcraft SIP-220 Manual

29 August 2024

Toolcraft AT-430 Manual

29 August 2024

Toolcraft LTB-911A Manual

28 August 2024

Toolcraft PT-237 Manual

28 August 2024

Toolcraft SKD-3060 Manual

28 August 2024

Toolcraft MD60 Manual

28 August 2024

Loddemaskine Manualer

Nyeste Loddemaskine Manualer

16 Juni 2025

16 Juni 2025

10 Juni 2025

9 Juni 2025

9 Juni 2025

9 Juni 2025

3 Juni 2025

2 Juni 2025

1 Juni 2025

31 Maj 2025
