Side 1/4
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49402002A0 01 2505
NEVE UP
09134

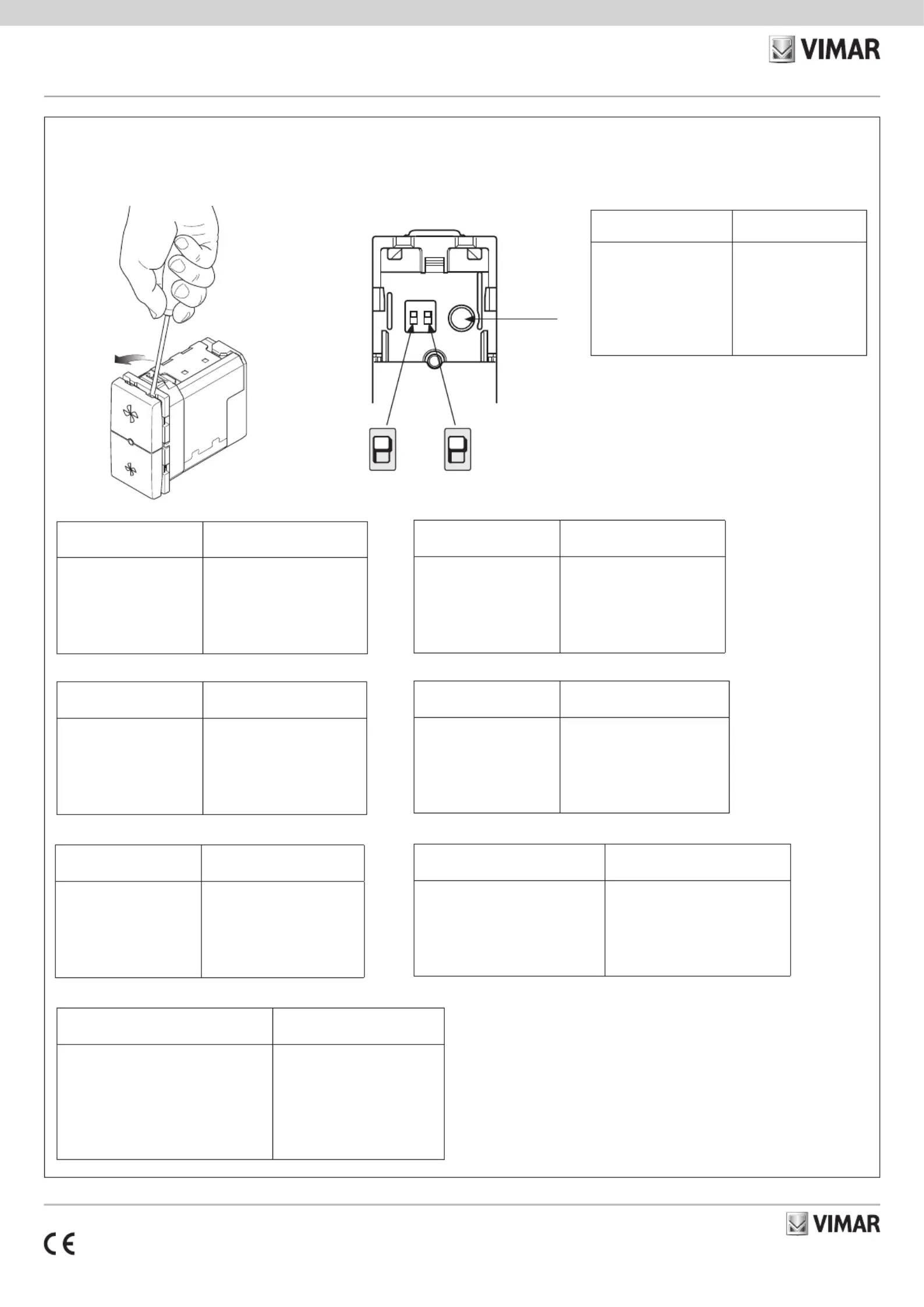

CONFIGURAZIONE • SETTING • RÉGLAGE • CONFIGURACIÓN • EINSTELLUNG •
ΡΎΘΜΙΣΗ
Rimuovere il tasto superiore ed impostare i dip-switch Remove the upper button and set the dip-switch • Ôter la touche supérieure et régler le dip-switch Quitar la tecla superior y establecer • •
el dip-switch Die obere Taste entfernen und stellen Sie den Dip-Schalter• • •
Aumenta velocità minima
Increases minimum speed
Augmentation de la vitesse min
Aumenta velocidad mínima
Zunahme Mindestdrehzahl

    
Diminuisce velocità minima
Decreases minimum speed
Réduction de la vitesse min
Reduce velocidad mínima
Abnahme Mindestdrehzahl

    
Trimmer regolazione di V1 da 5 a 25% (default 25%)
V1 adjustment trimmer from 5 to 25% (default 25%)
Trimmer de réglage de V1 de 5 % à 25 % (défaut 25%)
Trimmer de regulación V1 de 5 a 25% (valor predeterminado 25%)
Trimmer für V1-Einstellung von 5 bis 25% (standardmäßig 25%)

(25% ) 25%  5  V1   

     
1 2
1
Modalità illuminazione del LED
2
Funzionamento del LED
Posizione Su:
- Motore OFF e LED ON
- Motore ON e LED ON
Posizione Giù:
- Motore OFF e LED OFF
- Motore ON e LED ON
Posizione Su = LED sempre OFF
Posizione Giù = LED abilitato
1
LED lighting mode
2
LED operation
Up Position:
- Motor OFF and LED ON
- Motor ON and LED ON
Down Position:
- Motor OFF and LED OFF
- Motor ON and LED ON
Up Position = LED always OFF
Down Position = LED enabled
1
Modes d’éclairage de la led
2
Fonctionnement de la led
Position Haute :
- Moteur OFF et led ON
- Moteur ON et led ON
Position Basse :
- Moteur OFF et led OFF
- Moteur ON et led ON
Position haute = LED toujours OFF
Position basse = LED validée
1
Modo de iluminación del LED
2
Funcionamiento del LED
Posición Arriba:
- Motor OFF y LED ON
- Motor ON y LED ON
Posición Abajo:
- Motor OFF y LED OFF
- Motor ON y LED ON
Posición Arriba =LED siempre OFF
Posición Abajo =LED habilitado
1
LED-Beleuchtungsmodus
2
LED-Funktionsweise
Position Auf:
- Motor OFF und LED ON
- Motor ON und LED ON
Position Ab:
- Motor OFF und LED OFF
- Motor ON und LED ON
Position Auf =LED stets OFF
Position Ab =LED aktiviert
1

2


 
 

 
 


1

2

: 
" "     LED  " "     -ON OFF
" "     LED  " "     -OFF ON
: 
" "     LED  " "     -OFF OFF
" "     LED  " "    -OFF ON
" "     LED  =  OFF
  LED  =  
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49402002A0 01 2505

N
L
L
N
22 0-2 40V~ 50 Hz
P N L
6 mm

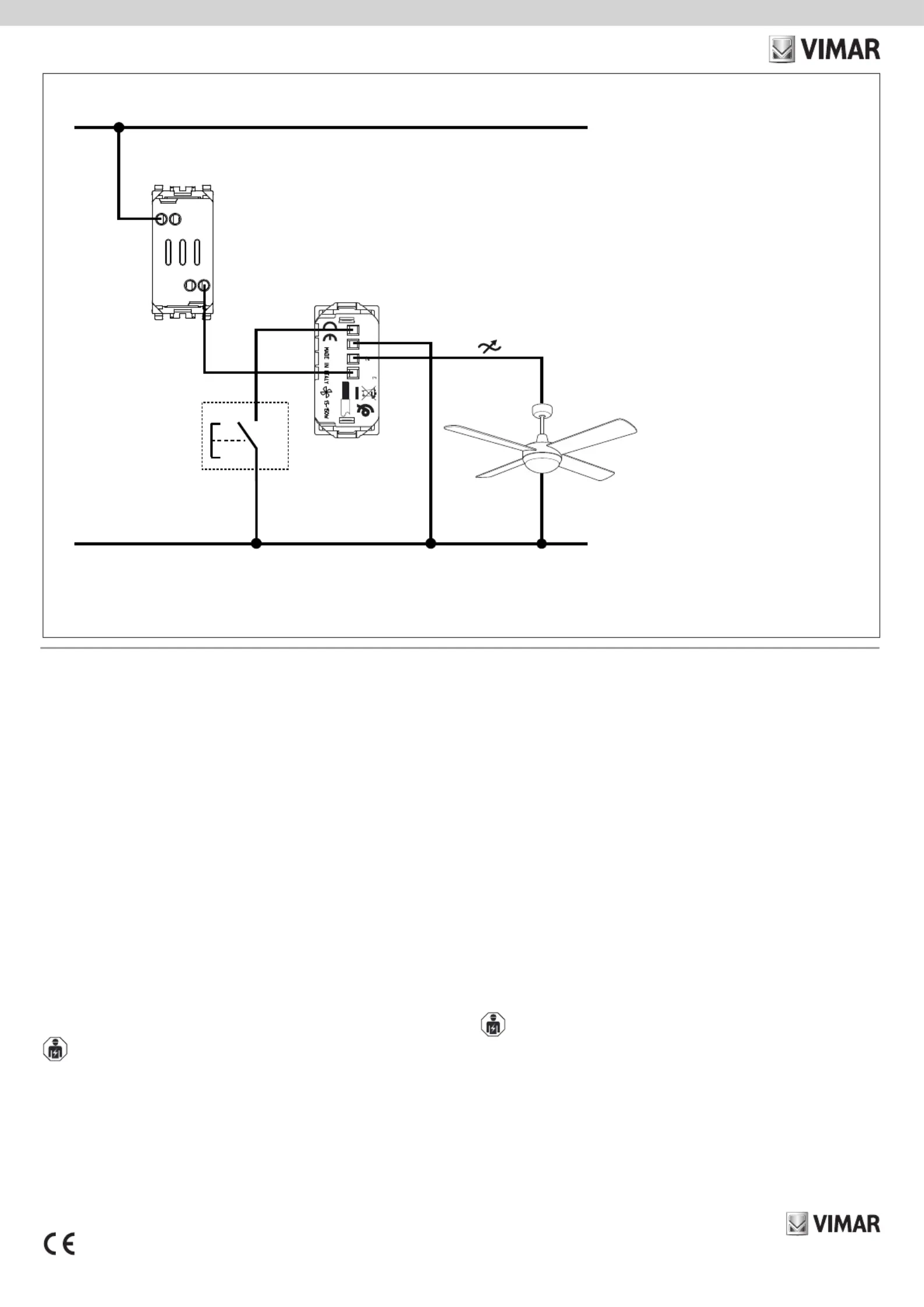

COLLEGAMENTO CONNECTION CONNEXION CONEXIÓN ANSCHLUSS • • • • • •
A: Pulsante ON/OFF e regolazione.
B: Ventilatore a soffitto.
A
B
xx416
il fusibile di protezione inteviene In caso di cortocircuito del carico • The protection fuse activates in case of a load short-circuit • Le fusible de protection se déclenche En cas de court-circuit de
la charge El fusible de protección interviene en caso de cortocircuito de la carga • Die Schutzsicherung löst bei kurzgeschlossener Last aus • • Η ασφάλεια προστασίας ενεργοποιείται στην
περίπτωση βραχυκυκλώματος του φορτίου •
 
          
Dimmer universale 220-240 V~ 50/60 Hz per ventilatori a soffitto 15-150 W.
CARATTERISTICHE.
• Accensione, spegnimento e cambio velocità del motore mediante pulsanti incorporati.
• 4 livelli di regolazione della velocità del motore:
- OFF
- V1 = 5 - 25%
- V2 = 50%
- V3 = 75%
- V4 = 100%
• Protezione termica con segnalazione di intervento mediante spia lampeggiante.
• Protezione da sovraccarico con segnalazione di intervento mediante spia lampeggiante.
• Va utilizzato in luoghi asciutti e non polverosi ad una temperatura compresa tra 0 °C e +35 °C.
• Nella stessa scatola possono essere installati fino a 3 dimmer con carico di 150 W per ognuno
di essi.
• Nel caso di installazione di più di 3 dimmer nella stessa scatola, i carichi comandabili da
ciascuno di essi devono essere ridotti in modo che la loro somma non superi la potenza
massima di 450 W.
COLLEGAMENTI.
• Comando e cambio velocità mediante pulsanti incorporati.
• Comando ON/OFF da pulsante remoto.
• Comando remoto:
- funziona solo ON-OFF
- aziona il dimmer alla velocità precedente in caso di spegnimento da comando remoto
- aziona il dimmer a V1 in caso di spegnimento da comando locale
• Per un corretto funzionamento, la lunghezza di ciascun collegamento tra il dimmer e i pulsanti
NO non deve superare 100 m.
REGOLE DI INSTALLAZIONE.
• L’installazione e la configurazione devono essere effettuata da personale qualificato con l’os-
servanza delle disposizioni regolanti l’installazione del materiale elettrico in vigore nel paese
dove i prodotti sono installati.
• L’apparecchio deve essere installato in scatole da incasso o da parete con supporti e placche
Neve Up.
• L’interruttore elettronico deve essere protetto da un fusibile direttamente associato con un
potere di interruzione nominale di 1500 A o da un interruttore automatico con una corrente
nominale non superiore a 1 A
• L’installazione deve essere eseguita con impianto spento.
• Il dimmer non è provvisto di interruzione meccanica nel circuito principale e non fornisce quindi
separazione galvanica. Il circuito sul lato carico deve essere considerato sempre in tensione.
A: ON/OFF and control button.
B: Ceiling fan.
Universal dimmer 220-240 V~ 50/60 Hz for ceiling fans 15-150 W.
CHARACTERISTICS.
• ON, OFF and motor speed change with built-in push buttons.
• 4 motor speed adjustment levels:
- OFF
- V1 = 5 - 25%
- V2 = 50%
- V3 = 75%
- V4 = 100%
• Thermal protection with flashing-lamp blow-out detector.
• Overload protection with flashing-lamp blow-out detector.
• It should be used in dry, dust-free places at a temperature of between 0 °C and +35 °C.
• Up to 3 dimmers with a load of 150 W each can be installed in the same mounting box.
• If installing more than 3 dimmers in the same mounting box, the controllable loads by each
dimmer must be reduced so that their total does not exceed the maximum power of 450 W.
CONNECTIONS.
• Control and speed change via built-in push buttons.
• ON/OFF control from remote push button.
• Remote control:
- ON-OFF function only
- activates the dimmer at the previous speed if switched off from the remote control
- activates the dimmer at V1 if switched off from local control
• For correct operation, the length of each connection between the dimmer and the NO buttons
may not exceed 100 m.
INSTALLATION RULES.
• Installation and configuration must be carried out by qualified persons in compliance with the
current regulations regarding the installation of electrical equipment in the country where the
products are installed.
• The device must be installed in flush mounting boxes or surface mounting boxes with Neve
Up mounting frames and cover plates.
• The electronic 1-way switch must be protected by a directly associated fuse with a rated
breaking capacity of 1500 A or by an automatic 1-way switch with a rated current not
exceeding 1 A
• Installation must be carried out with the system switched off.
• The dimmer does not have a mechanical 1-way switch in the main circuit and so is not
galvanically separated. The circuit load should be considered always powered.
A : Poussoir ON/OFF et réglage.
B : Ventilateur de plafond.
A: Pulsador de ON/OFF y regulación.
B: Ventilador de techo.
A: ON/OFF-Taste und Regelung.
B: Deckenventilator.
A: Πλήκτρο ON/OFF και ρύθμιση.
B: Ανεμιστήρας οροφής.
. (/) ON/OFF  :A
.  :B
