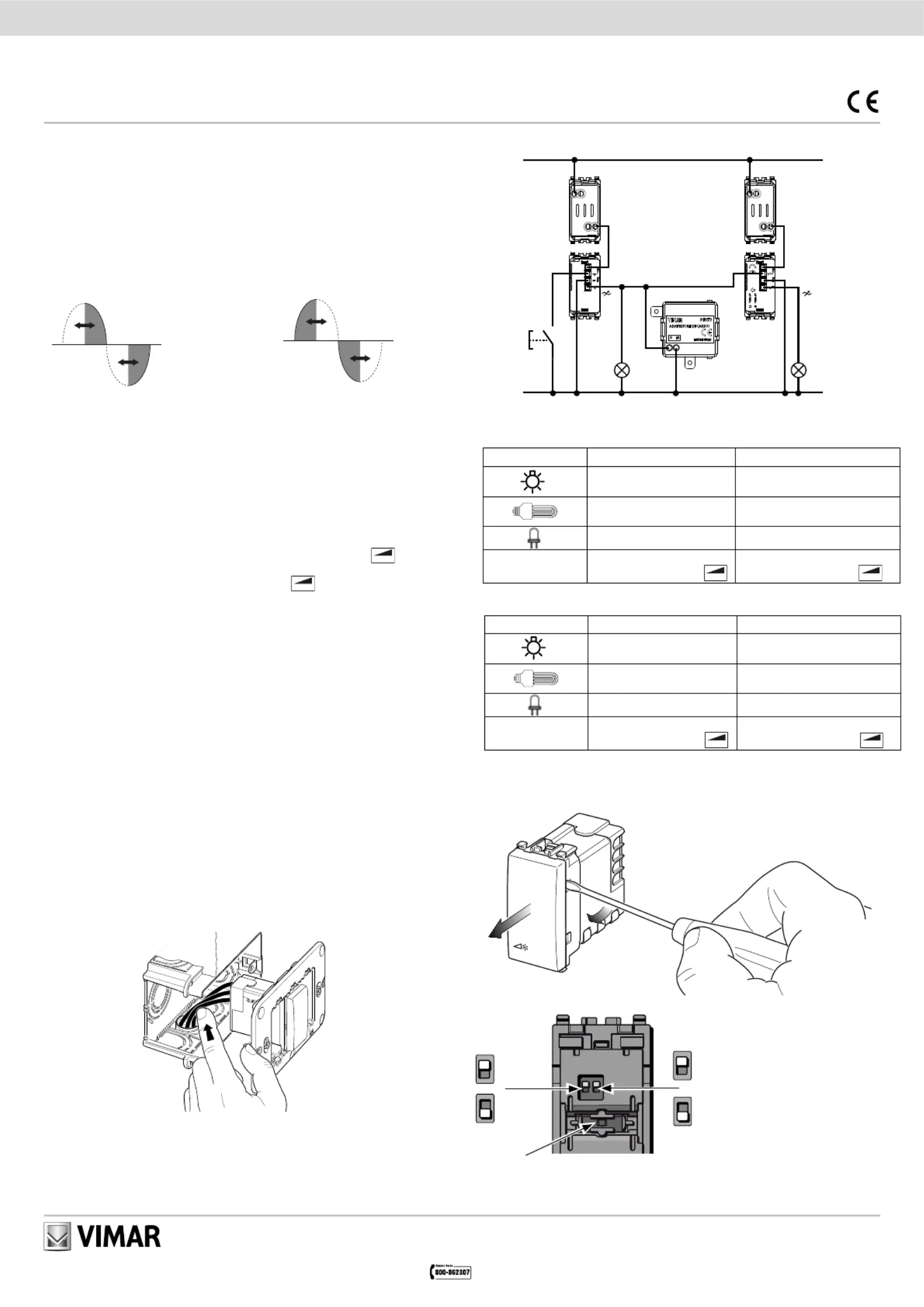

Side 1/6

Viale Vicenza, 14 - I 36063 Marostica VI

Tel. +39 0424 488 600 - Fax (Italia) +39 0424 488 188 - Fax (Export) +39 0424 488 709

www.vimar.com

49400569A0 03 1307

VIMAR - Marostica - Italy

Eikon

20137

Arké

19137

Idea

16604

Plana

14137

Regolatore SLAVE 230 V~ 50 Hz per lampade ad incandescenza 40-500 W, trasformatori

elettronici 40-300 VA, lampade CFL dimmerabili 10-200 W, lampade LED dimmerabili 3-200 W,

comando da regolatore MASTER universale con adattatore di carico, grigio. Apparecchio non

installabile nei contenitori Isoset.

IMPORTANTE: Le lampade comandabili da un singolo regolatore MASTER o SLAVE devo-

no essere tutte uguali. Tutti i carichi comandati devono essere dichiarati DIMMERABILI

dal costruttore. Verificare sulla confezione delle lampade la tipologia di dimmeraggio

compatibile: LE (Leading Edge) o TE (Trailing Edge). Nel caso in cui non sia indicato, la

lampada può funzionare in entrambe le modalità (scelta a discrezione dell’installatore).

CARATTERISTICHE

• I regolatori SLAVE per funzionare, necessitano del relativo regolatore MASTER.

• Accensione graduale (soft start): garantisce un passaggio graduale dallo stato di spento a

quello di luminosità massima o precedentemente impostata.

• Accensione istantanea (flash start): da utilizzare con lampade fluorescenti compatte, garanti-

sce una corretta accensione delle lampade con difficoltà di accensione al minimo.

• Spegnimento graduale (soft end): garantisce un passaggio graduale dallo stato di accese

a quello di spento.

• Regolazione taglio inizio fase (LE): da utilizzare con lampade ad incandescenza, lampade

fluorescenti compatte o a LED compatibili, e trasformatori elettronici di tipo

• Regolazione taglio a fine fase (TE): da utilizzare con carichi compatibili come lampade fluore-

scenti, lampade a LED o trasformatori elettronici di tipo

• Protezione termica e contro i cortocircuiti all’accensione con segnalazione di intervento

mediante spia lampeggiante posta sotto al coperchio.

• Funzione MASTER-SLAVE: ponendo attenzione a non superare la potenza massima coman-

dabile da ciascun regolatore, ad un dispositivo MASTER possono essere aggiunti fino a

3 dispositivi SLAVE per un carico massimo totale di 2000 W (VA) corrispondenti a 500 W/

VA massimi collegati a ciascuno dei 4 dispositivi. Nel caso di lampade fluorescenti o a led, la

potenza massima comandata dal master non deve superare i 40 W.

• Se il regolatore SLAVE non si accende verificare la posizione dei dip-switch; se la spia non

lampeggia agire sul dip-switch LE-TE mentre se lampeggia agire su Flash start-Soft start.

• Va utilizzato in luoghi asciutti e non polverosi ad una temperatura compresa tra 0 °C e +35 °C.

• Nel caso di installazione di 2 regolatori nella stessa scatola, i carichi comandabili da ciascun

regolatore devono essere ridotti in modo che la loro somma non superi la potenza massima

comandabile di un singolo dispositivo.

COLLEGAMENTI

• Il collegamento deve avvenire in associazione a un portafusibile con fusibile rapido a alto potere

di interruzione tipo F2,5AH250V come risulta dallo schema.

• Comando mediante pulsanti incorporati o da più punti con pulsanti NO in parallelo. Non utiliz-

zare pulsanti NO con spia luminosa.

ATTENZIONE: Il PULSANTE VA COLLEGATO AL CAVO DI NEUTRO.

• Per un corretto funzionamento, la lunghezza di ciascun collegamento tra il regolatore MASTER

e i regolatori SLAVE o i pulsanti NO non deve superare 100 m.

• Spingere i conduttori di collegamento sul fondo della scatola onde evitare che vadano a

toccare il corpo del regolatore.

Per tutti i dettagli sulle possibili architetture di installazione si veda SI-Schemi Installativi

presente su www.vimar.com -> Prodotti -> Catalogo prodotti in corrispondenza del

codice articolo.

CONFORMITÀ NORMATIVA

Direttiva BT. Direttiva EMC. Norma EN 60669-2-1.

Carichi comandabili LE TE

40 ÷ 500 W 40 ÷ 300 W

10 ÷ 40 W 10 ÷ 40 W (max 2 lampade) (max 2 lampade)

3 ÷ 40 W 3 ÷ 40 W (max 2 lampade) (max 2 lampade)

Trasformatori elettronici

per alogene

40 ÷ 300 W

(max 3 trasformatori di tipo

)

40 ÷ 300 W

(max 5 trasformatori di tipo

)

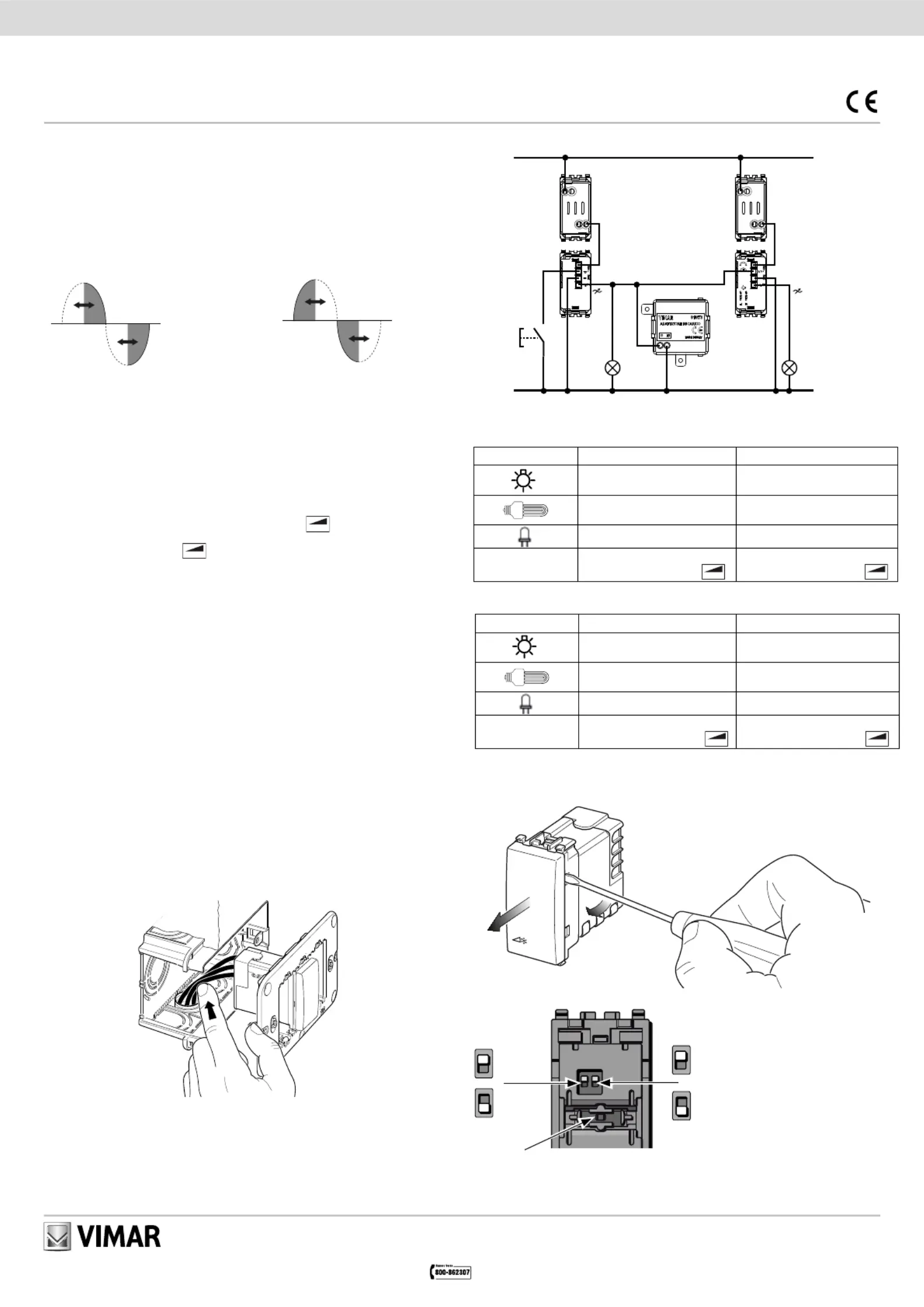

COLLEGAMENTO MASTER/SLAVE

N N

01873

230 V~ 50 Hz

20416

19416

16460

14416

20416

19416

16460

14416

20137

19137

16604

14137

20135

20136

19135

19136

16559

16603

14135

14136

In questa configurazione è sempre necessario utilizzare l’adattatore di carico art. 01873.

CONFIGURAZIONE

Rimuovere il coperchio del regolatore.

Flash start

accensione al massimo per 1 s per poi

portarsi all’intensità impostata

Soft start

accensione graduale ﬁno a raggiungere

l’intensità impostata

ATTENZIONE: In caso di collegamento MASTER-SLAVE SLAVE i dip-switch dello devono

essere collocati nella stessa posizione di quelli del MASTER.

Dimmerazione con taglio inizio fase LE

Dimmerazione con taglio ne fase TE

Carichi comandabili dal MASTER in conﬁgurazione MASTER-SLAVE

Carichi comandabili LE TE

40 ÷ 500 W 40 ÷ 300 W

10 ÷ 100 W 10 ÷ 200 W (max 5 lampade) (max 10 lampade)

3 ÷ 100 W 3 ÷ 200 W (max 5 lampade) (max 10 lampade)

Trasformatori elettronici

per alogene

40 ÷ 300 W

(max 3 trasformatori di tipo

)

40 ÷ 300 W

(max 5 trasformatori di tipo

)

Carichi comandabili dallo SLAVE in conﬁgurazione MASTER-SLAVE

LampadaLampada

Spia di

segnalazione

Pulsante
