Idea

16440

Apparecchio di illuminazione di emergenza auto-

nomo 230 V~ 50-60 Hz, batteria ricaricabile Ni-Cd,

completo di lampada fluorescente FD 4W G5 e di

supporto per installazione in scatole da incasso 6/7

moduli.

CARATTERISTICHE.

• Tensione di alimentazione 230 V~ ±10% 50-60 Hz

• Lampada FD 4W G5 4300 K 140 lm

• Flusso luminoso: 26 lm

• Batteria ricaricabile al NiCd 2,4 V 1,3 Ah

• Tempo di ricarica batteria: 24 ore

• Autonomia: 1 ora

• Corpo in materiale autoestinguente

• La lampada non è comandabile tramite regolatore

• Grado di protezione: IP40 (IP20 all’interno di pareti cave)

• Apparecchio di classe II

•

Installabile su superfici normalmente infiammabili

• Led verde acceso: batteria in carica e presenza

tensione di rete.

• Led verde spento: assenza tensione di rete.

INSTALLAZIONE.

• Al momento dell’acquisto si consiglia, prima di ali-

mentare l’apparecchio, di scaricare completamente

la batteria collegando tra loro i morsetti 3 e 4.

Nota.

La batteria è fornita con un’etichetta nella quale sono

indicati l’anno e la settimana di produzione (es. 0545

corrisponde alla 45a settimana del 2005).

Apporre sull’etichetta la data di entrata in servizio

della batteria.

La batteria deve essere sostituita quando l’apparec-

chio non assicura più l’autonomia dichiarata.

• Collegare l’apparecchio come indicato in figura 2. Il

collegamento tra i morsetti 3-4 deve essere realizzato

in modo tale che sia il più corto possibile.

Il pulsante NC di test per simulare la è necessario

mancanza di tensione di alimentazione al fine di veri-

ficare il funzionamento dell’apparecchio.

REGOLE D’INSTALLAZIONE.

L’installazione deve essere effettuata da personale

qualificato con l’osservanza delle disposizioni regolanti

l’installazione del materiale elettrico in vigore nel paese

dove i prodotti sono installati.

CONFORMITÀ NORMATIVA.

Direttiva BT .Norme EN 60598-1, EN 60598-2-22, EN

60598-2-2.

Direttiva EMC. Norme EN 61547, EN 61000-3-2, EN

61000-3-3 EN 55015.

Emergency lighting fitting, supply voltage 230 V~

50-60 Hz, rechargeable Ni-Cd battery, provided with

FD 4W G5 fluorescent lamp and mounting frame for

6/7- module flush mounting boxes.

CHARACTERISTICS.

• Supply voltage: 230 V~ ±10% 50-60 Hz

• Lamp FD 4W G5 4300K 140 lm

• Luminous flux: 26 lm

• Rechargeable Ni-Cd battery 2.4 V 1.3 Ah

• Battery charging time: 24 hours

• Operating time: 1 hour

• Body made of self-extinguishing material

• The lamp cannot be controlled with dimmer

• Protection class: IP40 (IP20 in hollow walls).

• Appliance of class II

•

Can be installed on normally flammable surfaces

• Green LED on: battery charging and mains power on.

• Green LED off: mains power off.

Appareil d’éclairage de secours autonome 230 V~

50-60 Hz, avec batterie rechargeable Ni-Cd, lampe

fluorescente FD 4W G5 et support pour l’installation

en boîtes d’encastrement 6/7 modules.

CARACTERISTIQUES.

• Tension d’alimentation: 230 V~ ±10% 50-60 Hz

• Lampe FD 4W G5 4300K 140 lm

• Flux lumineux : 26 lun

• Batterie rechargeable au Ni-Cd 2,4V 1,3 Ah

• Temps de recharge batterie : 24 heures

• Autonomie: 1 heure

• Corps en matériel auto-extinguible

• La lampe n’est pas commandable par variateur

• Degré de protection: IP40 (IP20 à l’intérieur de cloi-

sons creuses).

• Appareil de classe II

• Installable sur surfaces normalement inflammables

• Led verte allumée: batterie en charge et présence

tension de réseau.

• Led verte éteinte: aucune tension de réseau.

INSTALLATION.

• At the time of purchase, before powering the appliance

it is recommended to discharge the battery completely

by connecting terminals 3 and 4 together.

Note.

The battery is supplied with a label stating the year

and week of manufacture (e.g. 0545 corresponds to

the 45th week of 2005).

Write the date when the battery is put into service on

the label.

The battery must be changed when the appliance no

longer assures the declared operating time.

•Connect the appliance as indicated in figure 2. The

connection between terminals 3-4 must be made so

it is as short as possible.

The NC test button to simulate a power is necessary

failure in order to check that the appliance works

properly.

INSTALLATION RULES.

Installation should be carried out by qualified personnel

in compliance with the current regulations regarding the

installation of electrical equipment in the country where

the products are installed.

CONFORMITY TO STANDARDS.

LV directive.

Standards EN 60598-1, EN 60598-2-22, EN 60598-2-2.

EMC directive.

Standards EN 61547, EN 61000-3-2, EN 61000-3-3,

EN 55015.

INSTALLATION.

• Au moment de l’achat, il est conseillé, avant d’alimen-

ter l’appareil, de décharger complètement la batterie

en reliant entre elles les bornes 3 et 4.

Note.

La batterie est fournie avec une étiquette qui indique

l’année et la semaine de production (ex. 0545 corres-

pond à la 45° semaine de 2005).

Appliquer sur l’étiquette la date d’entrée en service de

la batterie.

La batterie doit être remplacée quand l’appareil n’as-

sure plus l’autonomie déclarée.

• Relier l’appareil comme indiqué sur la figure 2. La

connexion entre les bornes 3 et 4 doit être réalisée

de manière à ce qu’elle soit la plus courte possible.

Le poussoir NO de test pour simuler est nécessaire

l’absence de tension d’alimentation afin de contrôler

le fonctionnement de l’appareil.

REGLES D’INSTALLATION.

L’installation doit être confiée à des personnel qualifiés

et exécutée conformément aux dispositions qui régis-

sent l’installation du matériel électrique en vigueur dans

le pays concerné.

CONFORMITE AUX NORMES.

Directive BT. Normes EN 60598-1, EN 60598-2-22,

EN 60598-2-2.

Directive EMC. Normes EN 61547, EN 61000-3-2, EN

61000-3-3, EN 55015.

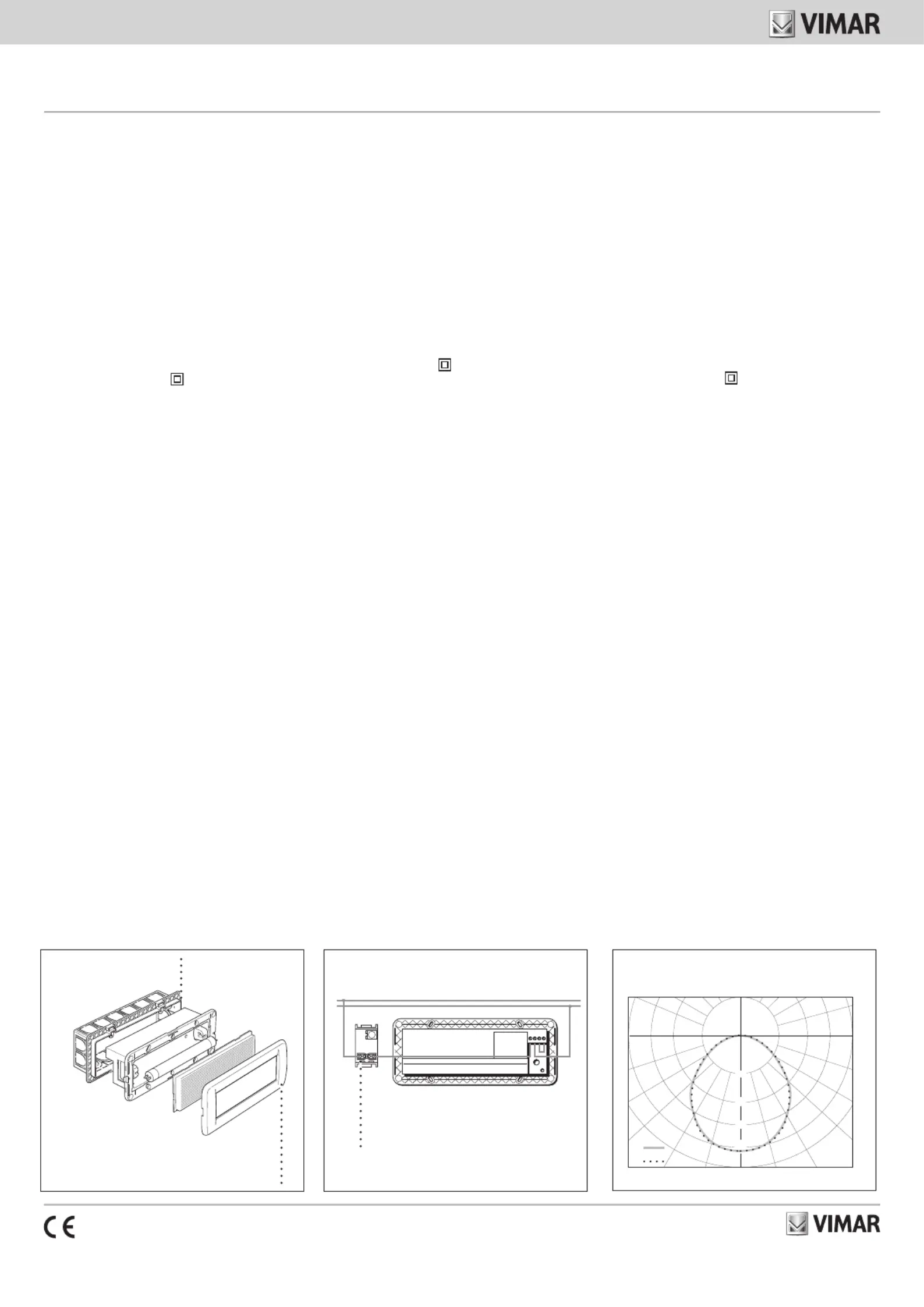

0 15

cd/klm

301530

180 0

90 270

105 105120 120150 150

105

Angoli gamma/Angles range/Gamme angles

placca classica placca rondò o - 6 moduli serie Idea

cover plate classica cover plate rondò or - 6 modules series Idea

plaque classica plaque rondò ou - 6 modules série Idea

V71306

V71306.AU

16092

Pulsante 1P NC 10 A 250 V~

1P NC push button 10 A 250 V~

Poussoir 1P NC 10 A 250 V~

1234

1 2 3

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

49400245A0 03 1804

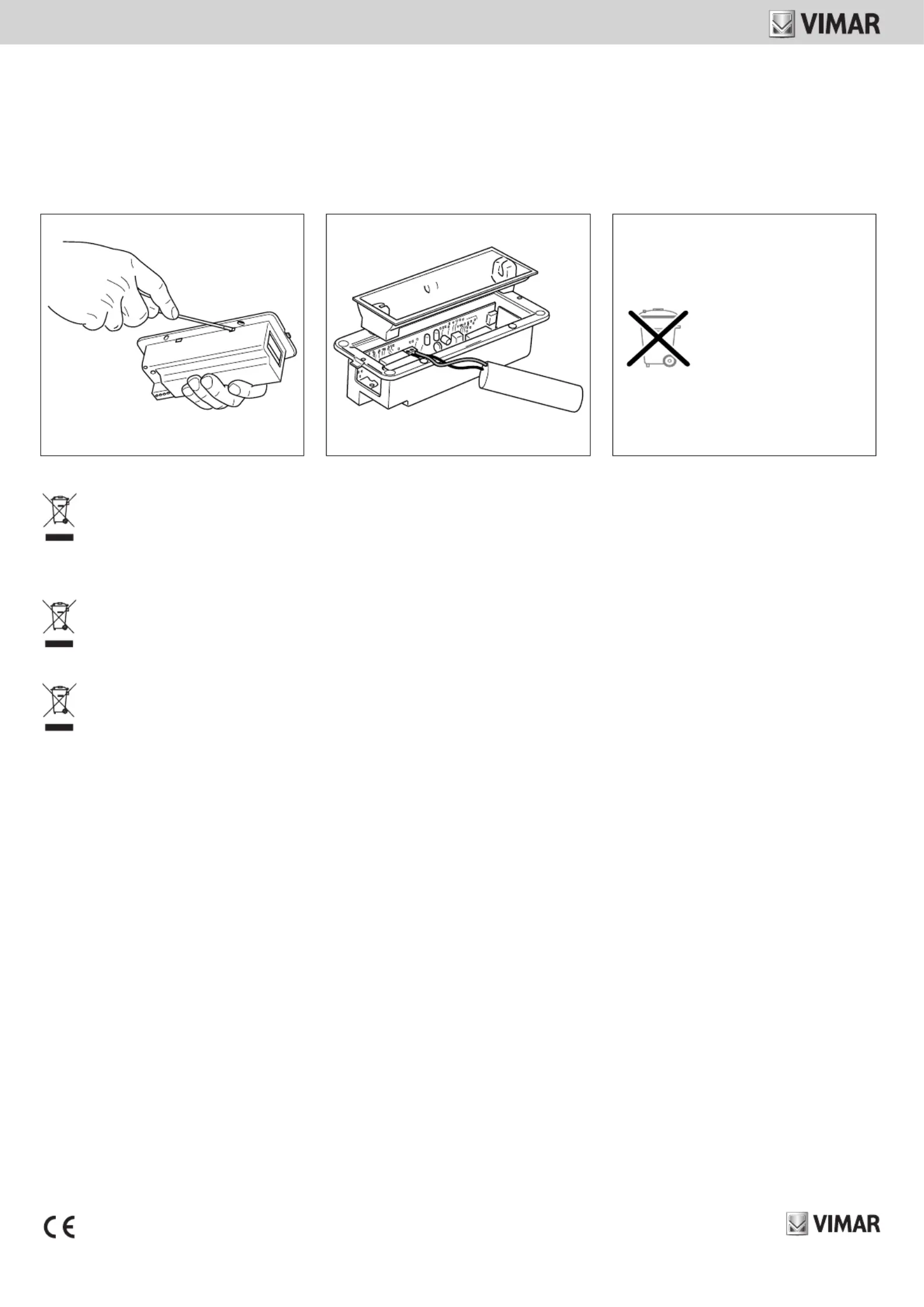

SOSTITUZIONE DELLA BATTERIA - CHANGING THE BATTERY - REMPLACEMENT DE LA BATTERIE.

La sostituzione deve essere effettuata solo da personale competente. L’apparecchio contiene la batteria ricaricabile art. 00911.1; seguire le indicazioni in figura 4, 5 e 6 per

effettuare la sostituzione.

The replacement must only be made by expert personnel. The appliance contains the rechargeable battery art. 00911.1; following the instructions in figure 4, 5 and 6 to make

the replacement.

Le remplacement doit être effectué uniquement par du personnel compétent. L’appareil contient une batterie rechargeable art. 00911.1 ; suivre les indications des figures 4,

5 et 6 pour effectuer le remplacement.

ATTENZIONE:

Smaltire le batterie negli appositi casso-

netti per la raccolta differenziata.

4 5 6

WARNING:

Dispose of batteries in the specific dif-

ferentiated collection bins.

ATTENTION :

Eliminer les batteries dans les collec-

teurs spécifiques.
