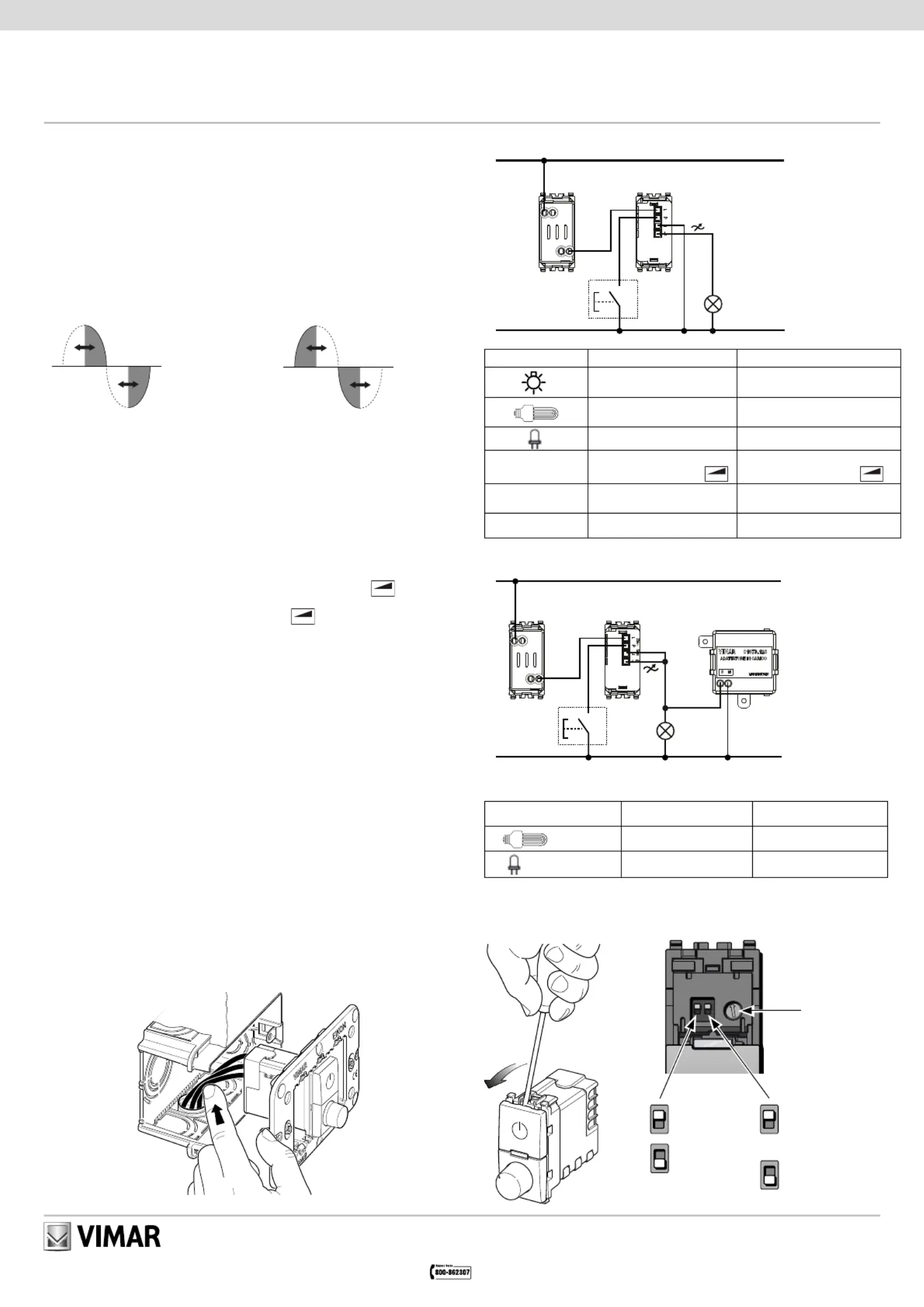

Side 1/6
Viale Vicenza, 14 - 36063 Marostica VI Italy
Tel. +39 0424 488 600 - Fax (Italia) +39 0424 488 188 - Fax (Export) +39 0424 488 709
www.vimar.com
49400635A0 01 1309
VIMAR - Marostica - Italy
Eikon
20136.120
Arké
19136.120
Idea
16603.120
Plana
14136.120
Regolatore universale 120 V~ 60 Hz per lampade ad incandescenza 40-500 W, trasformatori
elettronici 40-300 VA, lampade CFL dimmerabili 10-200 W, lampade LED dimmerabili 3-200 W,
per alimentatori elettronici LED, comando ON/OFF con pulsante incorporato o da più punti con
pulsanti NO, regolazione con potenziometro rotativo incorporato, funzione MASTER per dispositivo
SLAVE 20137.120, regolazione intensità luminosa minima, individuazione al buio. Apparecchio non
installabile nei contenitori Isoset.
IMPORTANTE: Le lampade comandabili da un singolo regolatore master o slave devono
essere tutte uguali. Tutti i carichi comandati devono essere dichiarati DIMMERABILI dal
costruttore. Verificare sulla confezione delle lampade la tipologia di dimmeraggio compa-
tibile: LE (Leading Edge) o TE (Trailing Edge). Nel caso in cui non sia indicato, la lampada
può funzionare in entrambe le modalità (scelta a discrezione dell’installatore).
CARATTERISTICHE
• Accensione/spegnimento del carico mediante pulsanti incorporati o normali pulsanti in chiusu-
ra non luminosi, regolazione mediante manopola rotativa.
• Accensione graduale (soft start): garantisce un passaggio graduale dallo stato di spento a
quello di luminosità massima o precedentemente impostata.
• Accensione istantanea (flash start): da utilizzare con lampade fluorescenti compatte, garanti-
sce una corretta accensione delle lampade con difficoltà di accensione al minimo.
• Spegnimento graduale (soft end): garantisce un passaggio graduale dallo stato di accese
a quello di spento.
• Regolazione taglio inizio fase (LE): da utilizzare con lampade ad incandescenza, lampade
fluorescenti compatte o a LED compatibili, e trasformatori elettronici di tipo
L
.
• Regolazione taglio a fine fase (TE): da utilizzare con carichi compatibili come lampade fluore-
scenti, lampade a LED o trasformatori elettronici di tipo
C
.
• Protezione contro i cortocircuiti all’accensione con segnalazione di intervento mediante spia
lampeggiante.
• Protezione termica con segnalazione di intervento mediante spia lampeggiante.
• Funzione MASTER-SLAVE: ponendo attenzione a non superare la potenza massima coman-
dabile da ciascun regolatore, ad un dispositivo MASTER possono essere aggiunti fino a
3 dispositivi SLAVE per un carico massimo totale di 2000 W (VA) corrispondenti a 500 W/
VA massimi collegati a ciascuno dei 4 dispositivi. Nel caso di lampade fluorescenti o a led, la
potenza massima comandata dal master non deve superare i 40 W.
• Va utilizzato in luoghi asciutti e non polverosi ad una temperatura compresa tra 0 °C e +35 °C.
• Nel caso di installazione di 2 regolatori nella stessa scatola, i carichi comandabili da ciascun
regolatore devono essere ridotti in modo che la loro somma non superi la potenza massima
comandabile di un singolo dispositivo.
COLLEGAMENTI
• Il collegamento deve avvenire in associazione a un portafusibile con fusibile rapido a alto potere
di interruzione tipo F5AH250V come risulta dagli schemi.
• Comando mediante pulsanti incorporati o da più punti con pulsanti NO in parallelo. Non utiliz-
zare pulsanti NO con spia luminosa.
ATTENZIONE: Il PULSANTE ON/OFF VA COLLEGATO AL CAVO DI NEUTRO.
• Nel collegamento a 2 Fili l’adattatore di carico va posizionato il più vicino possibile alla lampada
e collegato in parallelo ad essa.
• Per un corretto funzionamento, la lunghezza di ciascun collegamento tra il regolatore MASTER
e i regolatori SLAVE o i pulsanti NO non deve superare 100 m.
• Spingere i conduttori di collegamento sul fondo della scatola onde evitare che vadano a
toccare il corpo del regolatore.
COLLEGAMENTO 3 FILI
20416
19416
16460
14416
20136.120-19136.120
16603.120-14136.120
N
L
L
N
P
Carichi comandabili LE TE
40 ÷ 500 W 40 ÷ 300 W
10 ÷ 100 W 10 ÷ 200 W (max 5 lampade) (max 10 lampade)
3 ÷ 100 W 3 ÷ 200 W (max 5 lampade) (max 10 lampade)
Trasformatori elettronici
per alogene
40 ÷ 300 W
(max 3 trasformatori di tipo
L
)
40 ÷ 300 W
(max 5 trasformatori di tipo
C
)
Alimentatori
01874.120-01875.120
max 10 alimentatori Non applicabile
Lampade 02662.120
max 10 lampade Non applicabile
COLLEGAMENTO 2 FILI
L
L
N
P
N
S
120 V~ 60 Hz
20416
19416
16460
14416
20136.120-19136.120
16603.120-14136.120
01873.120
In questa configurazione è sempre necessario utilizzare l’adattatore di carico art. 01873.120
Carichi comandabili LE TE
+ 01873.120
10 ÷ 40 W 10 ÷ 40 W (max 2 lampade) (max 2 lampade)
+ 01873.120
3 ÷ 40 W 3 ÷ 40 W (max 2 lampade) (max 2 lampade)
CONFIGURAZIONE
Rimuovere il tasto superiore del regolatore.
Aumenta l’intensità
luminosa minima
Diminuisce l’intensità
luminosa minima
LE
Flash start
accensione al massimo
per 1 s per poi portarsi
all’intensità impostata
Soft start
accensione graduale
fino a raggiungere
l’intensità impostata
TE
Il collegamento 2 fili
va utilizzato sola-
mente per sostituire
regolatori in impian-
ti elettrici esistenti
dove non e’ presente
il cavo di neutro nella
scatola del regola-
tore.
Pulsante ON/OFF
e regolazione
Dimmerazione con taglio inizio fase LE Dimmerazione con taglio ne fase TE
Pulsante ON/OFF
e regolazione

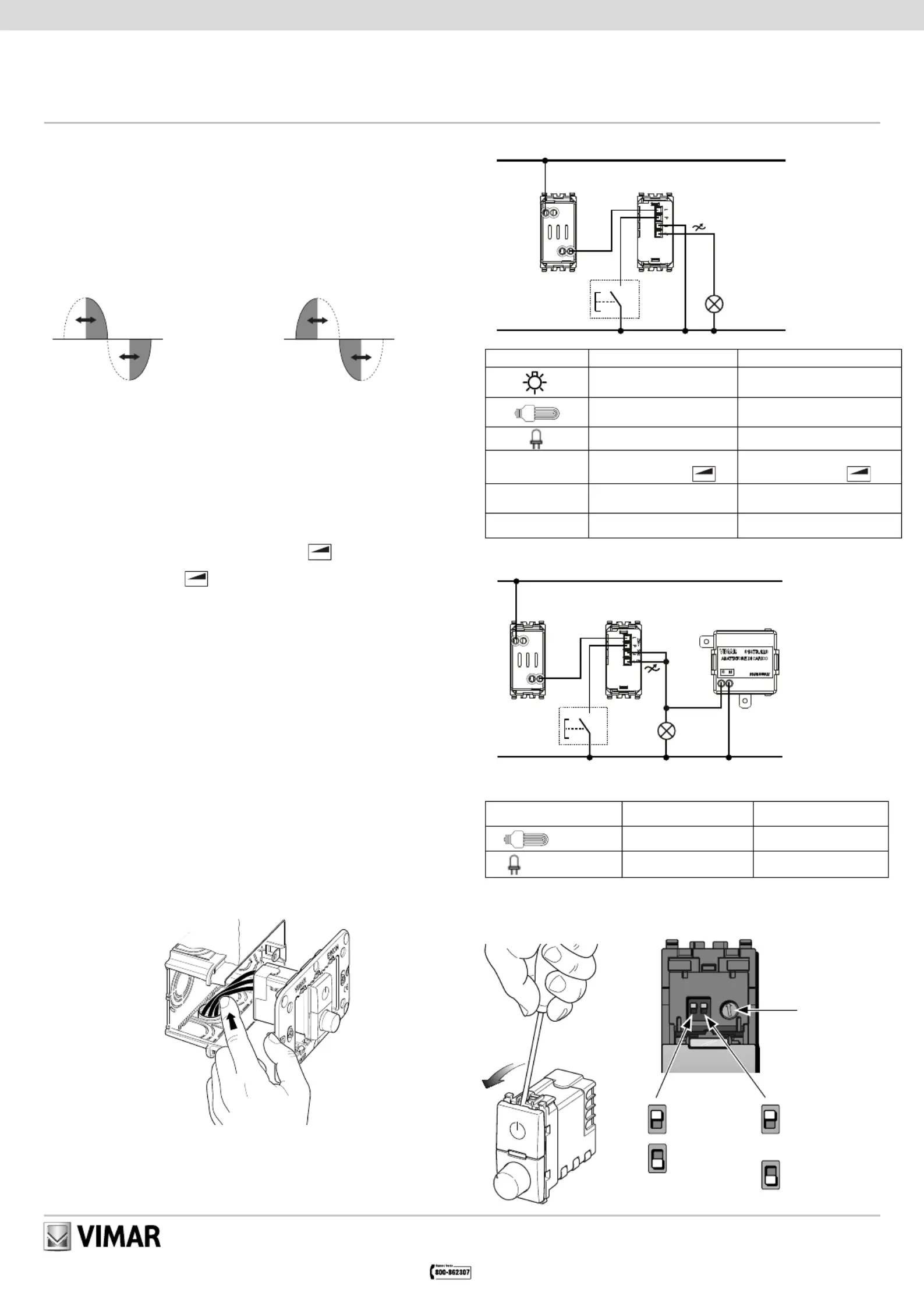

Viale Vicenza, 14 - I 36063 Marostica VI
Tel. +39 0424 488 600 - Fax (Italia) +39 0424 488 188 - Fax (Export) +39 0424 488 709
www.vimar.com
Eikon
20136.120
Arké
19136.120
Idea
16603.120
Plana
14136.120
Dimmer 120 V~ 60 Hz for: 40-500 W incandescent lamps, 40-300 VA electronic transfomers,
10-200 W CFL lamps, 3-200 W LED lamps and LED electronic transfomers, control with built-in
push button or from NO peripheral push buttons, control and regulation by rotary potentiometer,
MASTER function, minimum power control, visible in darkness, grey. Not for Isoset enclosures.
IMPORTANT: Lamps controllable from a single MASTER or SLAVE dimmer must all be
the same. All controllable loads must be declared DIMMERABLE by the manufacturer.
Check the type of compatible dimmering on the lamp package: LE (Leading Edge) or TE
(Trailing Edge). Where not specified, the lamp works in both modes, at the discretion of
the installer; choose the type of dimmering that ensures the best lamp.
CHARACTERISTICS
• Turning on and turning off is with the built-in button or normal buttons without pilot light when
off; knob dimmering.
• Soft start: ensures gradual lighting from zero to maximum or preset lighting levels. This way the
life of a lamp is increased by reducing stress on the filament and prevents light flash.
• Flash start: used with compact fluorescent lamps, ensures that the lamps are switched on
correctly, reducing any difficulties to a minimum.
• Soft end: slowly brings the load down from on to off.
• Leading Edge mode: used with incandescent lamps, compact fluorescent lamps and LED
compatible lamps, as well as L-type electronic transformers
L
.
• Tailing Edge mode: used with compatible loads such as fluorescent lamps, LED lamps or
C-type electronic transformers
.
• Protection against short-circuit when turning on together with flashing blowout detector.
• Overheating protection with flashing blowout detector.
• MASTER-SLAVE function: paying attention not to exceed maximum power controllable by
each dimmer. A MASTER device can have up to 3 SLAVE devices for a maximum total load
of 2000 W (VA) corresponding to 500 W/VA max connected to each of the 4 devices. When
used with fluorescent or LED lamps, the maximum power controlled from the master must
not exceed 40 W.
• It should be used in dry, dust-free places at a temperature between 0 °C and +35 °C.
• For installations with 2 dimmers in the same box the loads controllable by each dimmer should
be reduced so that their total does not exceed the values indicated above.
CONNECTIONS
• The connection should be made together with a fuse box with quick-acting fuse with high
breaking capacity type F5AH 250 V~.
• Control with built-in button or more points with NO buttons in parallel. Do not use NO buttons
with pilot light.
NOTE: THE ON/OFF BUTTON IS CONNECTED TO THE CABLE NEUTRAL.
• In the 2-wire connection of the adapter load must be positioned as close as possible to the
lamp and connected in parallel to it.
• For correct operation, the length of each connection between the MASTER and SLAVE dim-
mers or the NO buttons may not exceed 100 m.
• Press the connection conductors to the bottom of the box to prevent them from coming into
contact with the dimmer body.
3-WIRE CONNECTION
20416
19416
16460
14416
20136.120-19136.120
16603.120-14136.120
N
L
L
N
P
Controllable loads LE TE
40 ÷ 500 W 40 ÷ 300 W
10 ÷ 100 W 10 ÷ 200 W (max 5 lamps) (max 10 lamps)
3 ÷ 100 W 3 ÷ 200 W (max 5 lamps) (max 10 lamps)
Electronic transformers
for halogen
40 ÷ 300 W
(max 3 transformers
L
)
40 ÷ 300 W
(max 5 transformers
C
)
Power supplies
01874.120-01875.120
max 10 power supplies Not applicable
Lamps 02662.120
max 10 lamps Not applicable
2-WIRE CONNECTION
L
L
N
P
N
S
120 V~ 60 Hz
20416
19416
16460
14416
20136.120-19136.120
16603.120-14136.120
01873.120
In this configuration, to use the adapter to load art. 01873.120it is always necessary
Controllable loads LE TE
+ 01873.120
10 ÷ 40 W 10 ÷ 40 W (max 2 lamps) (max 2 lamps)
+ 01873.120
3 ÷ 40 W 3 ÷ 40 W (max 2 lamps) (max 2 lamps)
SETTING
Remove the upper button.
Increases the
minimum
D
ecreases the
minimum
LE
Flash start
switch on for max. 1
second then taken to the
set brightness
Soft start
gradually switched on to the
set brightness
TE
The 2-wire connec-
tion should only
be used to replace
regulators in existing
electrical systems
where it is not ‘this
the neutral wire in the
box of the dimmer.
Dimmering with Leading Edge mode Dimmering with Trailing Edge mode
Button ON/OFF
and dimmering
Button ON/OFF
and dimmering
