Side 1/6

Viale Vicenza, 14 - 36063 Marostica VI Italy

Tel. +39 0424 488 600 - Fax (Italia) +39 0424 488 188 - Fax (Export) +39 0424 488 709

www.vimar.com

49400636A0 01 1309

VIMAR - Marostica - Italy

Eikon

20137.120

Arké

19137.120

Idea

16604.120

Plana

14137.120

Regolatore SLAVE 120 V~ 60 Hz per lampade ad incandescenza 40-500 W, trasformatori

elettronici 40-300 VA, lampade CFL dimmerabili 10-200 W, lampade LED dimmerabili 3-200 W,

comando da regolatore MASTER universale con adattatore di carico, grigio. Apparecchio non

installabile nei contenitori Isoset.

IMPORTANTE: Le lampade comandabili da un singolo regolatore MASTER o SLAVE devo-

no essere tutte uguali. Tutti i carichi comandati devono essere dichiarati DIMMERABILI

dal costruttore. Verificare sulla confezione delle lampade la tipologia di dimmeraggio

compatibile: LE (Leading Edge) o TE (Trailing Edge). Nel caso in cui non sia indicato, la

lampada può funzionare in entrambe le modalità (scelta a discrezione dell’installatore).

CARATTERISTICHE

• I regolatori SLAVE per funzionare, necessitano del relativo regolatore MASTER.

• Accensione graduale (soft start): garantisce un passaggio graduale dallo stato di spento a

quello di luminosità massima o precedentemente impostata.

• Accensione istantanea (flash start): da utilizzare con lampade fluorescenti compatte, garanti-

sce una corretta accensione delle lampade con difficoltà di accensione al minimo.

• Spegnimento graduale (soft end): garantisce un passaggio graduale dallo stato di accese

a quello di spento.

• Regolazione taglio inizio fase (LE): da utilizzare con lampade ad incandescenza, lampade

fluorescenti compatte o a LED compatibili, e trasformatori elettronici di tipo

• Regolazione taglio a fine fase (TE): da utilizzare con carichi compatibili come lampade fluore-

scenti, lampade a LED o trasformatori elettronici di tipo

• Protezione termica e contro i cortocircuiti all’accensione con segnalazione di intervento

mediante spia lampeggiante posta sotto al coperchio.

• Funzione MASTER-SLAVE: ponendo attenzione a non superare la potenza massima coman-

dabile da ciascun regolatore, ad un dispositivo MASTER possono essere aggiunti fino a

3 dispositivi SLAVE per un carico massimo totale di 2000 W (VA) corrispondenti a 500 W/

VA massimi collegati a ciascuno dei 4 dispositivi. Nel caso di lampade fluorescenti o a led, la

potenza massima comandata dal master non deve superare i 40 W.

• Se il regolatore SLAVE non si accende verificare la posizione dei dip-switch; se la spia non

lampeggia agire sul dip-switch LE-TE mentre se lampeggia agire su Flash start-Soft start.

• Va utilizzato in luoghi asciutti e non polverosi ad una temperatura compresa tra 0 °C e +35 °C.

• Nel caso di installazione di 2 regolatori nella stessa scatola, i carichi comandabili da ciascun

regolatore devono essere ridotti in modo che la loro somma non superi la potenza massima

comandabile di un singolo dispositivo.

COLLEGAMENTI

• Il collegamento deve avvenire in associazione a un portafusibile con fusibile rapido a alto potere

di interruzione tipo F5AH250V come risulta dallo schema.

• Comando mediante pulsanti incorporati o da più punti con pulsanti NO in parallelo. Non utiliz-

zare pulsanti NO con spia luminosa.

ATTENZIONE: Il PULSANTE VA COLLEGATO AL CAVO DI NEUTRO.

• Per un corretto funzionamento, la lunghezza di ciascun collegamento tra il regolatore MASTER

e i regolatori SLAVE o i pulsanti NO non deve superare 100 m.

• Spingere i conduttori di collegamento sul fondo della scatola onde evitare che vadano a

toccare il corpo del regolatore.

Carichi comandabili LE TE

40 ÷ 500 W 40 ÷ 300 W

10 ÷ 40 W 10 ÷ 40 W (max 2 lampade) (max 2 lampade)

3 ÷ 40 W 3 ÷ 40 W (max 2 lampade) (max 2 lampade)

Trasformatori elettronici

per alogene

40 ÷ 300 W

(max 3 trasformatori di tipo

)

40 ÷ 300 W

(max 5 trasformatori di tipo

)

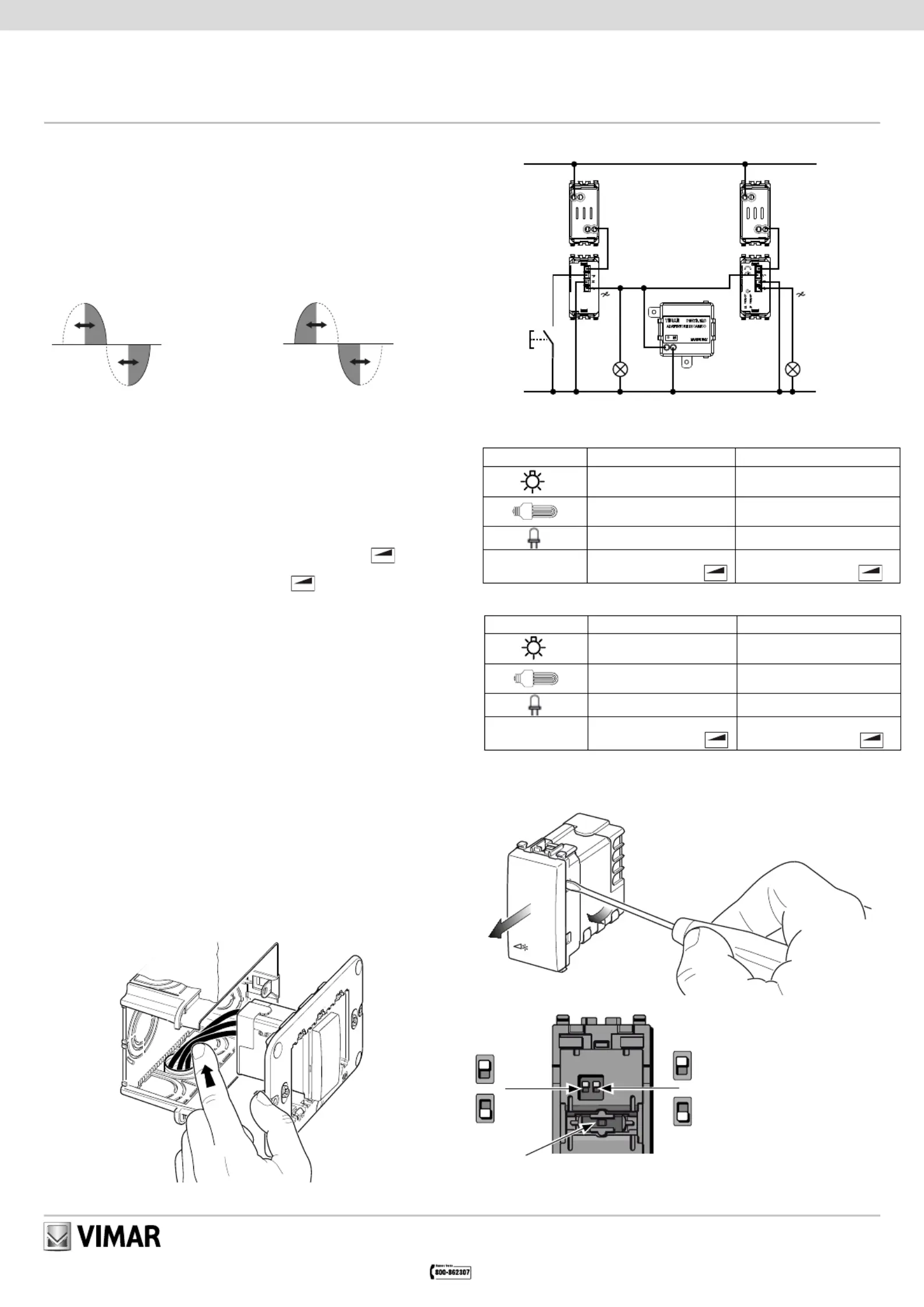

COLLEGAMENTO MASTER/SLAVE

N N

01873.120

120 V~ 60 Hz

20416

19416

16460

14416

20416

19416

16460

14416

20137.120

19137.120

16604.120

14137.120

20135.120

20136.120

19135.120

19136.120

16559.120

16603.120

14135.120

14136.120

In questa configurazione è sempre necessario utilizzare l’adattatore di carico art. 01873.120

CONFIGURAZIONE

Rimuovere il coperchio del regolatore.

Flash start

accensione al massimo per 1 s per poi

portarsi all’intensità impostata

Soft start

accensione graduale ﬁno a raggiungere

l’intensità impostata

ATTENZIONE: In caso di collegamento MASTER-SLAVE SLAVE i dip-switch dello devono

essere collocati nella stessa posizione di quelli del MASTER.

Dimmerazione con taglio inizio fase LE

Dimmerazione con taglio ne fase TE

Carichi comandabili dal MASTER in conﬁgurazione MASTER-SLAVE

Carichi comandabili LE TE

40 ÷ 500 W 40 ÷ 300 W

10 ÷ 100 W 10 ÷ 200 W (max 5 lampade) (max 10 lampade)

3 ÷ 100 W 3 ÷ 200 W (max 5 lampade) (max 10 lampade)

Trasformatori elettronici

per alogene

40 ÷ 300 W

(max 3 trasformatori di tipo

)

40 ÷ 300 W

(max 5 trasformatori di tipo

)

Carichi comandabili dallo SLAVE in conﬁgurazione MASTER-SLAVE

LampadaLampada

Spia di

segnalazione

Pulsante

ON/OFF e

regolazione

Viale Vicenza, 14 - 36063 Marostica VI Italy

Tel. +39 0424 488 600 - Fax (Export) +39 0424 488 709

www.vimar.com

Eikon

20137.120

Arké

19137.120

Idea

16604.120

Plana

14137.120

SLAVE dimmer 120 V~ 60 Hz for: 40-500 W incandescent lamps, 40-300 VA electronic tran-

sfomers, 10-200 W CFL lamps, 3-200 W LED lamps, control from MASTER CFL-LED-Dimmer

with bleeder, grey. Not for Isoset enclosures.

IMPORTANT: Lamps controllable from a single MASTER or SLAVE dimmer must all be

the same. All controllable loads must be declared DIMMERABLE by the manufacturer.

Check the type of compatible dimmering on the lamp package: LE (Leading Edge) or TE

(Trailing Edge). Where not specified, the lamp works in both modes, at the discretion of

the installer; choose the type of dimmering that ensures the best lamp.

CHARACTERISTICS

• SLAVE dimmers need MASTER dimmers to function.

• Soft start: ensures gradual lighting from zero to maximum or preset lighting levels. This way the

life of a lamp is increased by reducing stress on the filament and prevents light flash.

• Flash start: used with compact fluorescent lamps, ensures that the lamps are switched on

correctly, reducing any difficulties to a minimum.

• Soft end: slowly brings the load down from on to off.

• Leading Edge mode: used with incandescent lamps, compact fluorescent lamps and LED

compatible lamps, as well as L-type electronic transformers

• Tailing Edge mode: used with compatible loads such as fluorescent lamps, LED lamps or

C-type electronic transformers

• Thermal protection and short-circuit power with remote signal by flashing light located under

the cover.

• MASTER-SLAVE function: paying attention not to exceed maximum power controllable by

each dimmer. A MASTER device can have up to 3 SLAVE devices for a maximum total load

of 2000 W (VA) corresponding to 500 W/VA max connected to each of the 4 devices. When

used with fluorescent or LED lamps, the maximum power controlled from the master must

not exceed 40 W.

• If the controller SLAVE does not turn on, check the position of the dip-switch, if the light is not

flashing act on the dip-switch flashes while LE-TE act on Flash-start Soft start.

• It should be used in dry, dust-free places at a temperature between 0 °C and +35 °C.

• For installations with 2 dimmers in the same box the loads controllable by each dimmer should

be reduced so that their total does not exceed the values indicated above.

CONNECTIONS

• The connection should be made together with a fuse box with quick-acting fuse with high

breaking capacity type F5AH 250 V~.

• ontrol with built-in button or more points with NO buttons in parallel. Do not use NO buttons C

with pilot light.

NOTE: THE BUTTON IS CONNECTED TO THE CABLE NEUTRAL.

• For correct operation, the length of each connection between the MASTER and SLAVE dim-

mers or the NO buttons may not exceed 100 m.

• Press the connection conductors to the bottom of the box to prevent them from coming into

contact with the dimmer body.

In this configuration to use the adapter to load art. 01873.120it is always necessary

SETTING

Remove the cover of the controller.

Dimmering with Leading Edge mode

Dimmering with Trailing Edge mode

Controllable loads LE TE

40 ÷ 500 W 40 ÷ 300 W

10 ÷ 40 W 10 ÷ 40 W (max 2 lamps) (max 2 lamps)

3 ÷ 40 W 3 ÷ 40 W (max 2 lamps) (max 2 lamps)

Electronic transformers

for halogen

40 ÷ 300 W

(max 3 inductive transformers

)

40 ÷ 300 W

(max 5 capacitative transformers

)

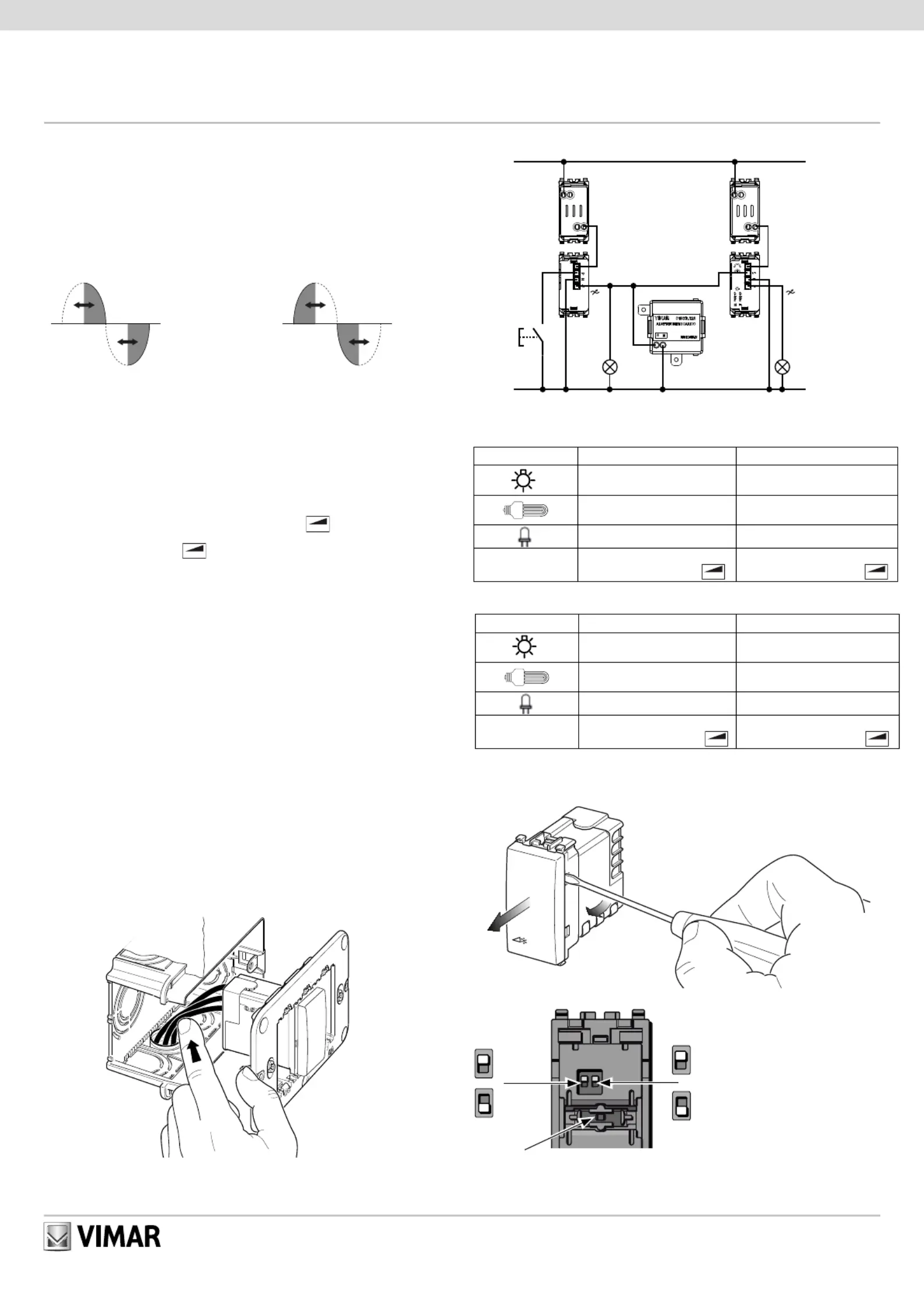

MASTER-SLAVE CONNECTION

N N

01873.120

120 V~ 60 Hz

20416

19416

16460

14416

20416

19416

16460

14416

20137.120

19137.120

16604.120

14137.120

20135.120

20136.120

19135.120

19136.120

16559.120

16603.120

14135.120

14136.120

Loads controllable from MASTER in MASTER-SLAVE conﬁguration

Controllable loads LE TE

40 ÷ 500 W 40 ÷ 300 W

10 ÷ 100 W 10 ÷ 200 W (max 5 lamps) (max 10 lamps)

3 ÷ 100 W 3 ÷ 200 W (max 5 lamps) (max 10 lamps)

Electronic transformers

for halogen

40 ÷ 300 W

(max 3 inductive transformers

)

40 ÷ 300 W

(max 5 capacitative transformers

)

Loads controllable from SLAVE in MASTER-SLAVE conﬁguration

Lamp

Flash start

switch on for max. 1 second then taken to the

set brightness

Soft start

gradually switched on to the set brightness

WARNING: in the MASTER-SLAVE connection, the SLAVE dip-switches must be in the

same position as the MASTER switches.

Warning

light

Button ON/OFF

and dimmering
