Side 1/6
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49400515A0 02 1911
Eikon
20138.120
20139.120
Arké
19138.120
19139.120
14138.120
14139.120
20138.120-19138.120-14138.120 Regolatore RGB 120V 60 Hz per lampade
LED RGB, per alimentatori elettronici LED RGB, comando ON/OFF e regola-
zione intensità luminosa con pulsante incorporato o da più punti con pulsanti
NO, regolazione colore con potenziometro rotativo, individuazione al buio.
Apparecchio non installabile nei contenitori Isoset.
20139.120-19139.120-14139.120 Regolatore FADING-SHOW 120 V 60 Hz per
lampade LED RGB, per alimentatori elettronici LED RGB, comando ON/OFF e
regolazione intensità luminosa con pulsante incorporato o da più punti con pul-
santi NO, regolazione velocità di transizione colore con potenziometro rotativo,
individuazione al buio. Apparecchio non installabile nei contenitori Isoset.
CARATTERISTICHE
• Accensione, spegnimento e regolazione del carico mediante pulsante incorporato o
normali pulsanti in chiusura non luminosi; regolazione mediante manopola rotativa.
• Accensione graduale (soft start): garantisce un passaggio graduale dallo stato di
spento a quello di luminosità massima o precedentemente impostata; in questo
modo si evita l’effetto abbagliante per le persone.
• Spegnimento graduale (soft end): garantisce un passaggio graduale dallo
stato di accese a quello di spento.
• Protezione contro i cortocircuiti all’accensione con segnalazione di intervento
mediante spia lampeggiante.
• Protezione termica con segnalazione di intervento mediante spia lampeggiante.
• Il regolatore RGB può essere collegato al carico assieme al regolatore FADING
SHOW. Funziona solo un regolatore alla volta; è necessario spegnere il regolatore
attivo per poter accendere quello successivo.
• Non si possono collegare assieme più regolatori RGB o più regolatori FADING
SHOW.
• Va utilizzato in luoghi asciutti e non polverosi ad una temperatura compresa tra
0 °C e +35 °C.
COLLEGAMENTI
• Il collegamento deve avvenire in associazione a un portafusibile (20416-19416-
14416) con fusibile rapido a alto potere di interruzione tipo F2,5AH250V come
risulta dagli schemi.
• Comando ON/OFF e regolazione mediante pulsante incorporato o da più punti
con pulsanti NO (art. 20008, 19008, 14008) in parallelo. Non utilizzare pulsanti
NO con spia luminosa.
• Non collegare più regolatori RGB o FADING SHOW in serie o parallelo tra loro.
• Per un corretto funzionamento, la lunghezza di ciascun collegamento tra il regola-
tore, i pulsanti NO e il carico non deve superare i 100 m.
CONFIGURAZIONE (NECESSARIA SOLO PER ART. 20139.120-
19139.120-14139.120)

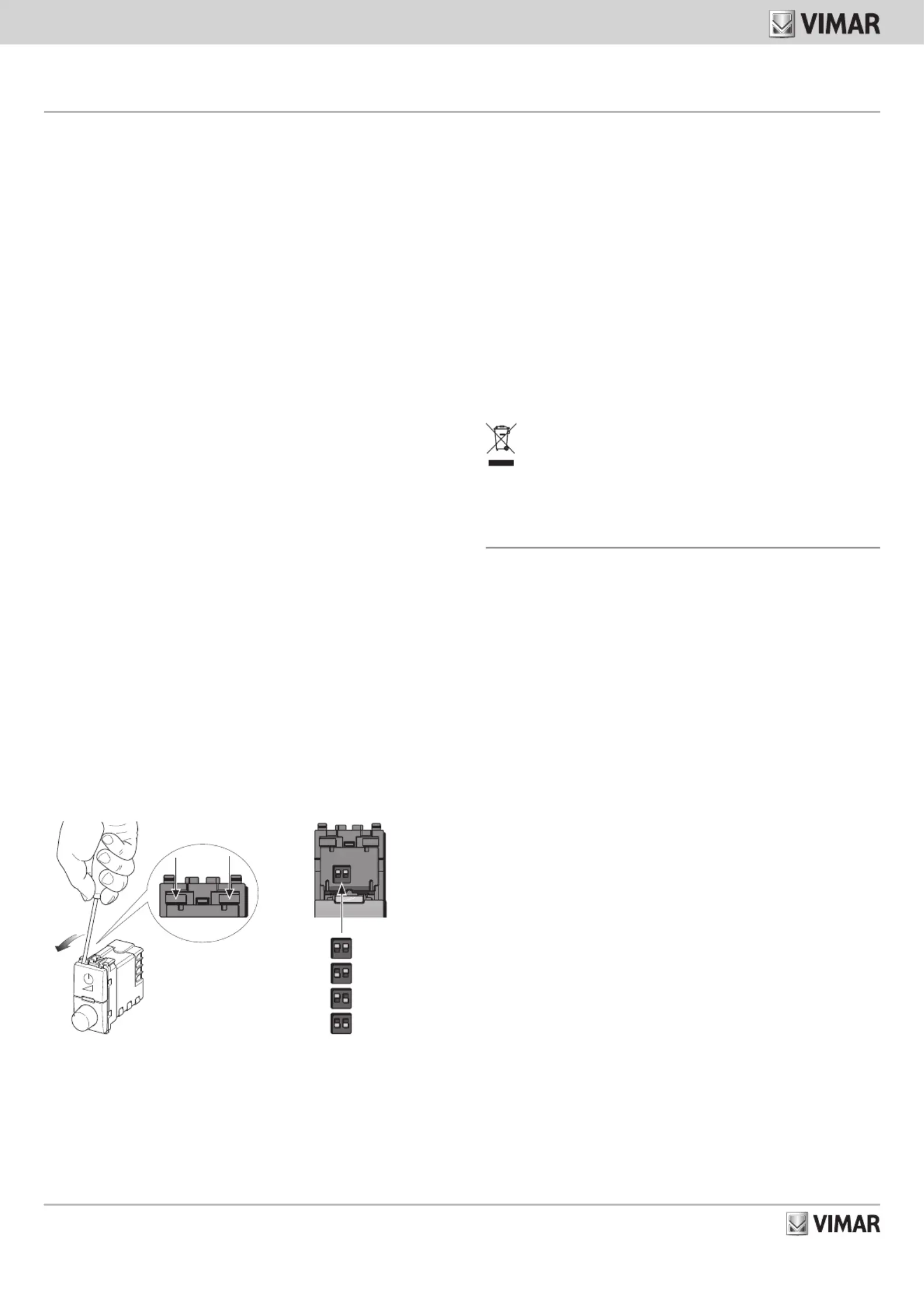

Rimuovere il tasto superiore del regolatore ed impostare i dip-swich secondo la
sequenza di colori desiderata.
Blu-Verde
Rosso-Verde
Rosso-Blu
Rosso-Verde-Blu
FUNZIONAMENTO
• L’accensione e lo spegnimento avvengono premendo rapidamente il pulsante, la
regolazione dell’intensità del colore mantenendolo premuto; per invertire il senso
di regolazione interrompere e ripristinare la pressione.
- Art. 20138.120-19138.120-14138.120: regolazione di colore mediante mano-
pola rotativa.
- Art. 20139.120-19139.120-14139.120: regolazione velocità FADING SHOW
mediante manopola (variabile da un min di 10 – 15 sec ad un max di 5 - 8 min
a seconda della sequenza di colori).
• Se la spia luminosa non si accende controllare il fusibile ed eventualmente sosti-
tuirlo con un altro dello stesso modello.
• Se la spia luminosa lampeggia all’accensione controllare ed eventualmente sosti-
tuire il carico (carico in cortocircuito).
• Se la spia luminosa lampeggia dopo che il carico è stato acceso, l’installazione
non è stata eseguita correttamente provocando l’intervento della protezione ter-
mica. Far verificare l’installazione da un tecnico specializzato.
REGOLE DI INSTALLAZIONE
• L’installazione deve essere effettuata da personale qualificato con l’osservanza
delle disposizioni regolanti l’installazione del materiale elettrico in vigore nel paese
dove i prodotti sono installati.
• La potenza nominale non deve essere mai superata.
• Sovraccarichi, archi elettrici e cortocircuiti possono danneggiare irreparabilmente
il regolatore. Prima dell’installazione eseguire un’attenta verifica del circuito elimi-
nando le eventuali cause sopra esposte.
• Il regolatore non è provvisto di interruzione meccanica nel circuito principale e
non fornisce quindi separazione galvanica. Il circuito sul lato carico deve essere
considerato sempre in tensione.
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto
alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà, pertanto,
conferire l’apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elet-
trotecnici ed elettronici. In alternativa alla gestione autonoma, è possibile consegnare gratuitamente l’appa-
recchiatura che si desidera smaltire al distributore, al momento dell’acquisto di una nuova apparecchiatura
di tipo equivalente. Presso i distributori di prodotti elettronici con superficie di vendita di almeno 400 m
2
è
inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con
dimensioni inferiori a 25 cm. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura
dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare
possibili effetti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è
composta l’apparecchiatura.
20138.120-19138.120-14138.120 RGB dimmer 120V 60 Hz for RGB LED
lamps, for RGB LED electronic power supplies, ON/OFF switch and brightness
adjustment with built-in button or from several points with N.O. push buttons,
colour adjustment with rotary potentiometer, location in the dark. Not suitable
for installation in Isoset enclosures.
20139.120-19139.120-14139.120 FADING-SHOW dimmer 120V 60 Hz for
RGB LED lamps, for RGB LED electronic power supplies, ON/OFF switch and
brightness adjustment with built-in button or from several points with N.O. push
buttons, colour transition speed adjustment with rotary potentiometer, location
in the dark. Not suitable for installation in Isoset enclosures
.
CHARACTERISTICS
• Turning on, off and dimmering using the incorporated button or normal buttons
without pilot light when off; colour adjustment using the knob.
• Soft start: ensures gradual lighting from zero to maximum or preset lighting levels;
this prevents light flash.
• Soft end: slowly brings the load down from on to off.
• Protection against short-circuiting when turning on with flashing blow-out indica-
tor.
• Thermal protection with flashing blow-out indicator.
• The RGB dimmer can be connected to the load with the FADING SHOW dimmer.
Only one dimmer works at a time. You must turn off the active dimmer to be able
to turn on the next one.
• It is not possible to connect more than one RGB or FADING SHOW dimmers
together.
• It should be used in dry, dust-free places at a temperature of between 0°C and
+35°C.
CONNECTIONS
• The connection should be made together with a fuse carrier with a quick-acting
fuse with a high breaking capacity type F2.5AH250V as shown in the diagrams.
• Control with incorporated button or more points with NO (art. 20008, 19008,
14008) buttons in parallel. Do not use NO buttons with pilot light.
• Do not connect several RGB or FADING SHOW dimmers in series or in parallel.
• For correct operation, the length of each connection between the dimmers, the
NO buttons may and the load not exceed 100 m.
CONFIGURATION (ONLY NECESSARY FOR ART. 20139.120-
19139.120-14139.120)

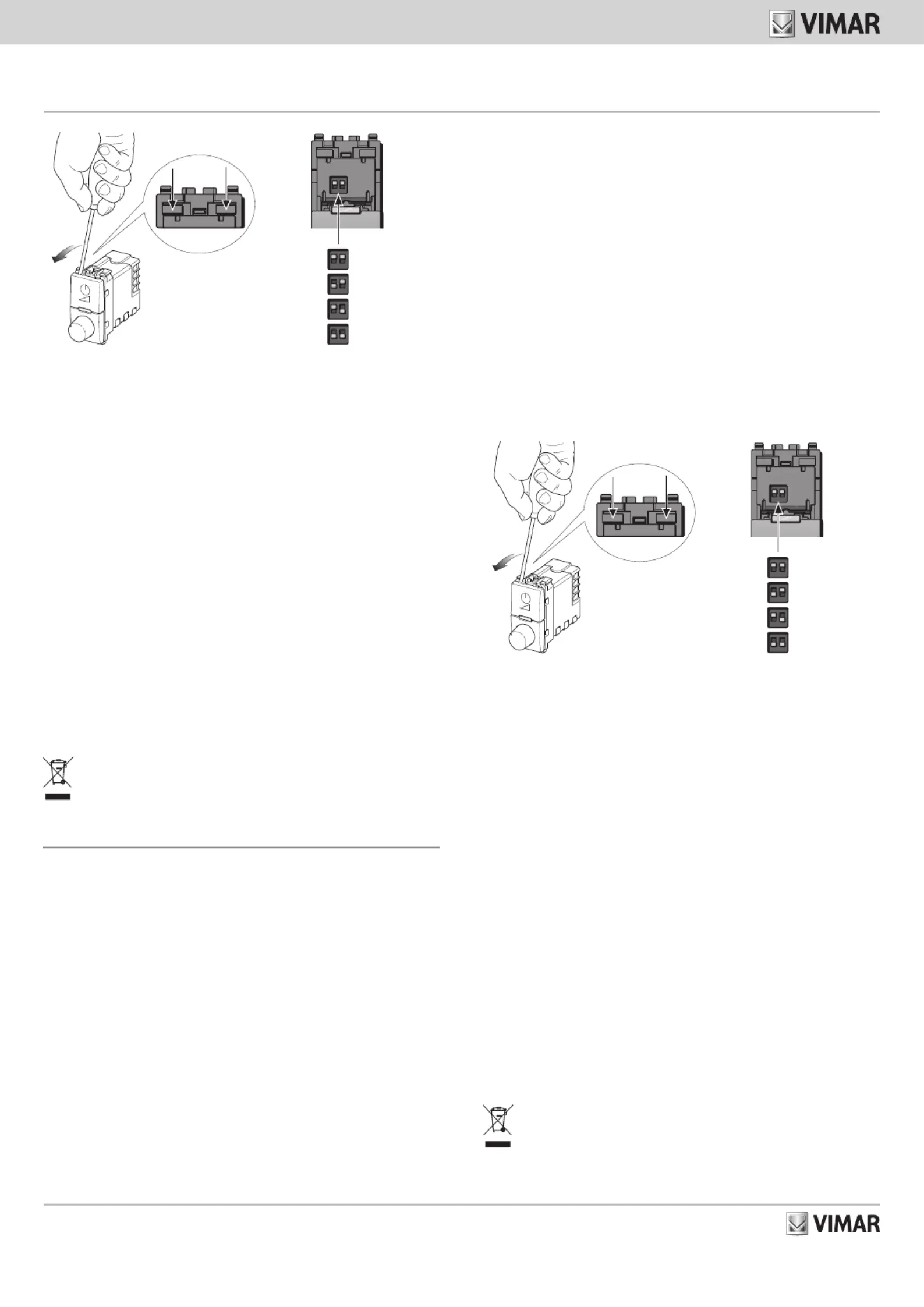

Remove the top button of the dimmer and set the dip-switches according to the
sequence of colours you want.
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49400515A0 02 1911
Eikon
20138.120
20139.120
Arké
19138.120
19139.120
14138.120
14139.120
Blue-Green
Red-Green
Red-Blue
Red-Green-Blue
OPERATION
• Turn on and off by pressing the button quickly and make colour strength adjust-
ments by keeping it pressed. Stop and restart to change direction.
- Art. 20138.120-19138.120-14138.120: the colour is changed by turning the
rotary knob.
- Art. 20139.120-19139.120-14139.120: FADING SHOW speed adjustment with
the knob (variable from a min of 10 – 15 sec to a max of 5 - 8 min depending
on the colour sequence).
• If the pilot light does not turn on check the fuse and if necessary replace it with
the same model.
• If the pilot light flashes when turned on check it and replace the load of necessary
(short-circuit load).
• If the pilot light flashes after turning on, installation has not been carried out cor-
rectly and the thermal protection has been activated. Have the system checked
by an expert.
INSTALLATION REGULATIONS
• Installation should be carried out by qualified personnel in compliance with the
current regulations regarding the installation of electrical equipment in the country
where the products are installed.
• The rated power level should never be exceeded.
• Overloading, power surges and short-circuits may permanently damage dimmers.
Before installation check the circuit carefully and eliminate any of the above causes.
• The dimmer does not have a mechanical circuit breaker in the main circuit and so is
not galvanically separated. The circuit load should be considered always powered.
WEEE - Information for users
If the crossed-out bin symbol appears on the equipment or packaging, this means the product must not
be included with other general waste at the end of its working life. The user must take the worn product
to a sorted waste center, or return it to the retailer when purchasing a new one. Products for disposal can
be consigned free of charge (without any new purchase obligation) to retailers with a sales area of at least
400 m
2
, if they measure less than 25 cm. An efficient sorted waste collection for the environmentally friendly
disposal of the used device, or its subsequent recycling, helps avoid the potential negative effects on the
environment and people’s health, and encourages the re-use and/or recycling of the construction materials.
20138.120-19138.120-14138.120 Variateur RGB 120 V 60 Hz pour lampes LED
RGB, pour alimentations électroniques LED RGB, commande ON/OFF et régla-
ge de l’intensité lumineuse par bouton intégré ou multipoints avec boutons NO,
réglage de la couleur avec potentiomètre rotatif, localisation dans l’obscurité.
Cet appareil ne peut pas être installé dans des boîtiers Isoset.
20139.120-19139.120-14139.120 Variateur FADING-SHOW 120 V 60 Hz pour
lampes LED RGB, pour alimentations électroniques LED RGB, commande ON/
OFF et réglage de l’intensité lumineuse par bouton intégré ou multipoints avec
boutons NO, réglage de la vitesse de transition couleur avec potentiomètre
rotatif, localisation dans l’obscurité. Cet appareil ne peut pas être installé dans
des boîtiers Isoset.
CARACTÉRISTIQUES
• Allumage, extinction et réglage de la charge par bouton intégré ou interrupteurs
classiques non lumineux; réglage par manette.
• Amorçage graduel (soft start): passage progressif de l’extinction à l’intensité
maximale ou prédéfinie pour éviter l’éblouissement.
• Extinction progressive (soft end): passage progressif de l’éclairage à l’extinction
• Protection contre les courts-circuits à l’allumage avec indicateur de fusion par
témoin clignotant.
• Protection thermique avec indicateur de fusion par témoin clignotant.
• Le variateur RGB peut être relié à la charge en même temps que le variateur
FADING SHOW. Un seul variateur fonctionne à la fois; éteindre le variateur actif
pour pouvoir allumer le suivant.
• Il n’est pas possible de connecter ensemble plusieurs variateurs RGB ou plu-
sieurs variateurs FADING SHOW.
• S’utilise dans des endroits secs et non poussiéreux, à une température comprise
entre 0 °C et +35 °C.
BRANCHEMENTS
• Brancher à un porte-fusible avec fusible rapide à haut pouvoir de coupure
F2,5AH250V, voir schémas.
• Commande par bouton intégré ou multipoints avec boutons NO (art. 20008,
19008, 14008) en parallèle. Ne pas utiliser de bouton NO à témoin lumineux.
• Ne pas relier plusieurs variateurs RGB ou FADING SHOW en série ou en parallèle.
• Pour un bon fonctionnement du système, la longueur de chaque liaison entre le
variateur, les boutons NO et la charge ne doit pas dépasser 100 m.
CONFIGURATION (SEULEMENT NÉCESSAIRE POUR 20139.120-
19139.120-14139.120)
Enlever la touche supérieure du variateur et configurer les dip-switches selon la
séquence couleurs choisie.
Blu-Vert
Rouge-Vert
Rouge-Blu
Rouge-Vert-Blu
FONCTIONNEMENT
• L’allumage et l’extinction sont commandés par une pression rapide sur le bouton,
le réglage de l’intensité de la couleur par une pression continue; pour inverser le
sens du réglage, interrompre puis rétablir la pression.
- Art. 20138.120-19138.120-14138.120: pour modifier la couleur tourner la
manette.
- Art. 20139.120-19139.120-14139.120: réglage vitesse FADING SHOW par
manette (de 10 – 15 sec min à 5 - 8 min max selon la séquence de couleurs).
• Si le voyant lumineux ne s’allume pas, vérifier le fusible, si nécessaire le remplacer
par le même modèle.
• Si le témoin lumineux clignote à l’allumage, contrôler et remplacer la charge
(charge en court-circuit).
• Si le témoin lumineux clignote après l’allumage de la charge, l’installation est
incorrecte et déclenche l’intervention de la protection thermique. Faire vérifier
l’installation par un technicien spécialisé.
RÈGLES D’INSTALLATION
• L’installation doit être confiée à des personnel qualifiés et exécutée conformément
aux dispositions qui régissent l’installation du matériel électrique en vigueur dans
le pays concerné.
• La puissance nominale ne doit jamais être dépassée.
• Les surcharges, arcs électriques et courts-circuits peuvent détériorer irrémé-
diablement le variateur. Avant l’installation, vérifier soigneusement le circuit et
éliminer les risques exposés ci-dessus.
• Le variateur dépourvu de coupure mécanique sur le circuit principal n’assure
pas l’isolation galvanique du dispositif. Le circuit côté charge doit être considéré
comme étant toujours sous tension.
DEEE - Informations pour les utilisateurs
Le symbole du caisson barré, là où il est reporté sur l’appareil ou l’emballage, indique que le produit en fin
de vie doit être collecté séparément des autres déchets. Au terme de la durée de vie du produit, l’utilisateur
devra se charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l’achat d’un
nouveau produit. Il est possible de remettre gratuitement, sans obligation d’achat, les produits à éliminer de
dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d’au moins 400 m
2
. La collecte
séparée appropriée pour l’envoi successif de l’appareil en fin de vie au recyclage, au traitement et à l’élimi-
nation dans le respect de l’environnement contribue à éviter les effets négatifs sur l’environnement et sur la
santé et favorise le réemploi et/ou le recyclage des matériaux dont l’appareil est composé.

Produkt Specifikationer

Mærke: Vimar
Kategori: Lysdæmper
Model: 19139.120

Har du brug for hjælp?

Hvis du har brug for hjælp til Vimar 19139.120 stil et spørgsmål nedenfor, og andre brugere vil svare dig


Lysdæmper Vimar Manualer

Vimar

Vimar 14138.120.SL Manual

24 Juli 2025
Vimar

Vimar 20137.N Manual

24 Juli 2025
Vimar

Vimar 19147.M Manual

24 Juli 2025
Vimar

Vimar 19139.M Manual

24 Juli 2025
Vimar

Vimar 20142.N Manual

24 Juli 2025
Vimar

Vimar 14595.0 Manual

26 Juni 2025
Vimar

Vimar 20595.0 Manual

25 Juni 2025
Vimar

Vimar 20595.0.120 Manual

25 Juni 2025
Vimar

Vimar 14595.0.120 Manual

25 Juni 2025
Vimar

Vimar 20175 Manual

15 December 2024

Lysdæmper Manualer

Nyeste Lysdæmper Manualer

Gira

Gira 2263 Manual

22 Juli 2025
Gira

Gira 2261 Manual

22 Juli 2025
Crestron

Crestron CLW-DIMFLVEX-P-DA Manual

9 Juli 2025
Crestron

Crestron CLW-DIMUEX-P Manual

9 Juli 2025
Crestron

Crestron CLW-DELVEX-P Manual

9 Juli 2025
Crestron

Crestron CLWI-DIMUNEX Manual

9 Juli 2025
Crestron

Crestron CLF-LDIMUEX Manual

9 Juli 2025
Legrand

Legrand ADTHRRG1 Manual

7 Juli 2025
Legrand

Legrand ADTPRRG1 Manual

7 Juli 2025
Crestron

Crestron CLWI-DIMFLVEX Manual

6 Juli 2025
