Side 1/6

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

49400514B0 02 2207

EIKON

20138

20139

ARKE'

19138

19139

PLANA

14138

14139

20138-19138-14138 Dimmer RGB 230V 50 Hz per lampade LED RGB, per

alimentatori elettronici LED RGB, comando ON/OFF e regolazione intensità lumi-

nosa con pulsante incorporato o da più punti con pulsanti NO, regolazione colore

con potenziometro rotativo, individuazione al buio. Apparecchio non installabile

nei contenitori Isoset.

20139-19139-14139 Dimmer FADING-SHOW 230 V 50 Hz per lampade LED

RGB, per alimentatori elettronici LED RGB, comando ON/OFF e regolazione

intensità luminosa con pulsante incorporato o da più punti con pulsanti NO,

regolazione velocità di transizione colore con potenziometro rotativo, individua-

zione al buio. Apparecchio non installabile nei contenitori Isoset.

CARATTERISTICHE

• Accensione, spegnimento e regolazione del carico mediante pulsante incorpo-

rato o normali pulsanti in chiusura non luminosi; regolazione mediante manopola

rotativa.

• Accensione graduale (soft start): garantisce un passaggio graduale dallo stato di

spento a quello di luminosità massima o precedentemente impostata; in questo

modo si evita l’effetto abbagliante per le persone.

• Spegnimento graduale (soft end): garantisce un passaggio graduale dallo

stato di accese a quello di spento.

• Protezione contro i cortocircuiti all’accensione con segnalazione di intervento

mediante spia lampeggiante.

• Protezione termica con segnalazione di intervento mediante spia lampeggiante.

• Il dimmer RGB può essere collegato al carico assieme al dimmer FADING SHOW.

Funziona solo un dimmer alla volta; è necessario spegnere il dimmer attivo per

poter accendere quello successivo.

• Non si possono collegare assieme più dimmer RGB o più dimmer FADING SHOW.

• Va utilizzato in luoghi asciutti e non polverosi ad una temperatura compresa tra

0 °C e +35 °C.

COLLEGAMENTI

• Il collegamento deve avvenire in associazione a un portafusibile (20416-19416-

14416) con fusibile rapido a alto potere di interruzione tipo F2,5AH250V come

risulta dagli schemi.

• Comando ON/OFF e regolazione mediante pulsante incorporato o da più punti

con pulsanti NO (art. 20008, 19008, 14008) in parallelo. Non utilizzare pulsanti

NO con spia luminosa.

• Non collegare più dimmer RGB o FADING SHOW in serie o parallelo tra loro.

• Per un corretto funzionamento, la lunghezza di ciascun collegamento tra il dimmer,

i pulsanti NO e il carico non deve superare i 100 m.

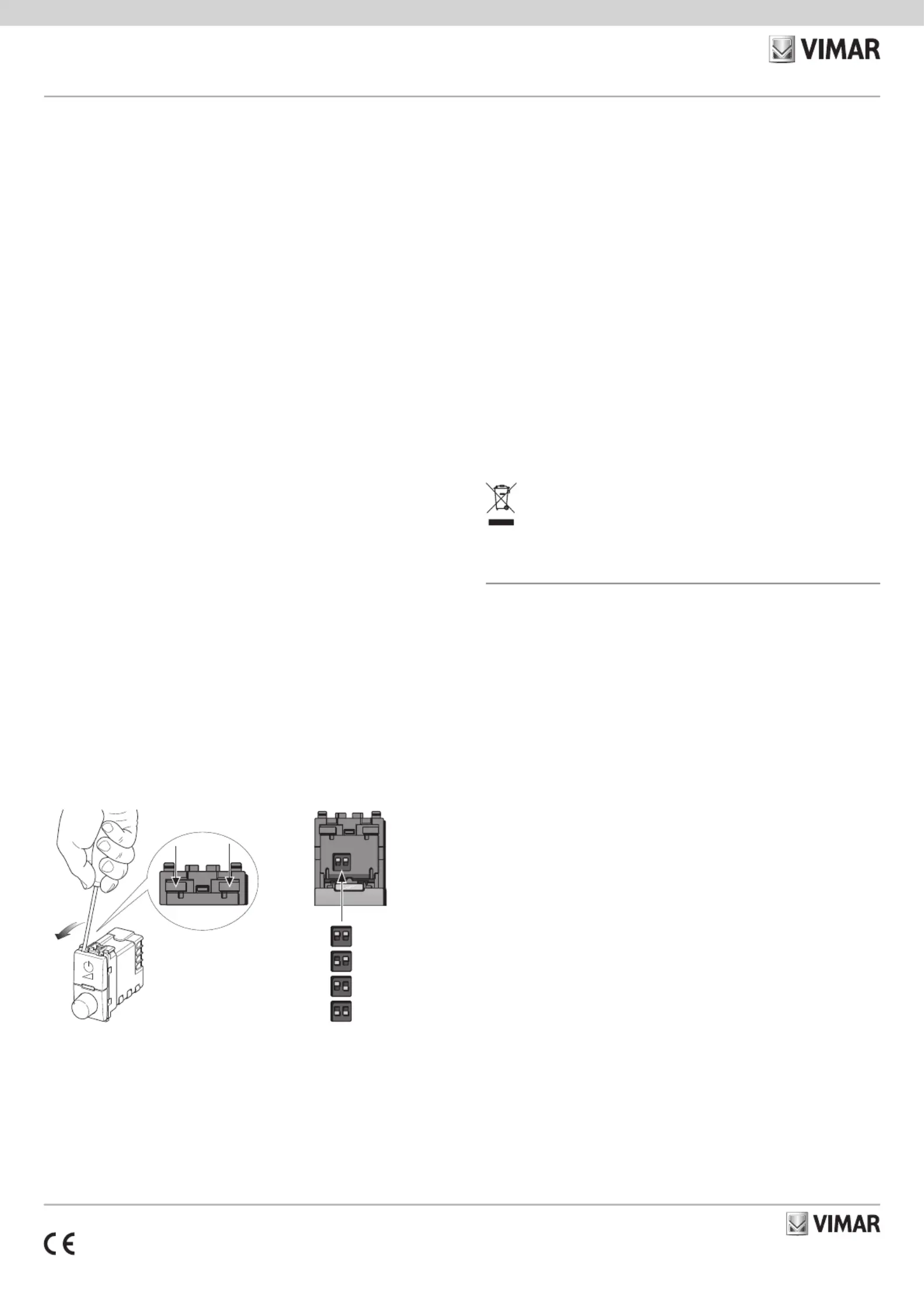

CONFIGURAZIONE (NECESSARIA SOLO PER ART. 20139-19139-

14139)

Rimuovere il tasto superiore del dimmer ed impostare i dip-swich secondo la

sequenza di colori desiderata.

Blu-Verde

Rosso-Verde

Rosso-Blu

Rosso-Verde-Blu

FUNZIONAMENTO

• L’accensione e lo spegnimento avvengono premendo rapidamente il pulsante, la

regolazione dell’intensità del colore mantenendolo premuto; per invertire il senso

di regolazione interrompere e ripristinare la pressione.

- Art. 20138-19138-14138: regolazione di colore mediante manopola rotativa.

- Art. 20139-19139-14139: regolazione velocità FADING SHOW mediante mano-

pola (variabile da un min di 10 – 15 sec ad un max di 5 - 8 min a seconda della

sequenza di colori).

• Se la spia luminosa non si accende controllare il fusibile ed eventualmente sosti-

tuirlo con un altro dello stesso modello.

• Se la spia luminosa lampeggia all’accensione controllare ed eventualmente sosti-

tuire il carico (carico in cortocircuito).

• Se la spia luminosa lampeggia dopo che il carico è stato acceso, l’installazione

non è stata eseguita correttamente provocando l’intervento della protezione ter-

mica. Far verificare l’installazione da un tecnico specializzato.

REGOLE DI INSTALLAZIONE

• L’installazione deve essere effettuata da personale qualificato con l’osservanza

delle disposizioni regolanti l’installazione del materiale elettrico in vigore nel paese

dove i prodotti sono installati.

• La potenza nominale non deve essere mai superata.

• Sovraccarichi, archi elettrici e cortocircuiti possono danneggiare irreparabilmente

il dimmer. Prima dell’installazione eseguire un’attenta verifica del circuito eliminan-

do le eventuali cause sopra esposte.

• Il dimmer non è provvisto di interruzione meccanica nel circuito principale e non

fornisce quindi separazione galvanica. Il circuito sul lato carico deve essere con-

siderato sempre in tensione.

CONFORMITÀ NORMATIVA

Direttiva BT. Direttiva EMC. Norma EN 60669-2-1.

Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere

tracce di piombo.

RAEE - Informazione agli utilizzatori

Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla ﬁne

della propria vita utile deve essere raccolto separatamente dagli altri riﬁuti. L’utente dovrà, pertanto, conferire l’appa-

recchiatura giunta a ﬁne vita agli idonei centri comunali di raccolta differenziata dei riﬁuti elettrotecnici ed elettronici. In

alternativa alla gestione autonoma, è possibile consegnare gratuitamente l’apparecchiatura che si desidera smaltire al

distributore, al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente. Presso i distributori di prodotti

elettronici con superﬁcie di vendita di almeno 400 m

è inoltre possibile consegnare gratuitamente, senza obbligo di

acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L’adeguata raccolta differenziata per l’avvio

successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile

contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali

di cui è composta l’apparecchiatura.

20138-19138-14138 RGB dimmer 230V 50 Hz for RGB LED lamps, for RGB

LED electronic power supplies, ON/OFF switch and brightness adjustment with

built-in button or from several points with N.O. push buttons, colour adjustment

with rotary potentiometer, location in the dark. Not suitable for installation in

Isoset enclosures.

20139-19139-14139 FADING-SHOW dimmer 230V 50 Hz for RGB LED lamps,

for RGB LED electronic power supplies, ON/OFF switch and brightness

adjustment with built-in button or from several points with N.O. push buttons,

colour transition speed adjustment with rotary potentiometer, location in the

dark. Not suitable for installation in Isoset enclosures

CHARACTERISTICS

• Turning on, off and dimmering using the incorporated button or normal buttons

without pilot light when off; colour adjustment using the knob.

• Soft start: ensures gradual lighting from zero to maximum or preset lighting levels;

this prevents light flash.

• Soft end: slowly brings the load down from on to off.

• Protection against short-circuiting when turning on with flashing blow-out indica-

tor.

• Thermal protection with flashing blow-out indicator.

• The RGB dimmer can be connected to the load with the FADING SHOW dimmer.

Only one dimmer works at a time. You must turn off the active dimmer to be able

to turn on the next one.

• It is not possible to connect more than one RGB or FADING SHOW dimmers

together.

• It should be used in dry, dust-free places at a temperature of between 0°C and

+35°C.

CONNECTIONS

• The connection should be made together with a fuse carrier with a quick-acting

fuse with a high breaking capacity type F2.5AH250V as shown in the diagrams.

• Control with incorporated button or more points with NO (art. 20008, 19008,

14008) buttons in parallel. Do not use NO buttons with pilot light.

• Do not connect several RGB or FADING SHOW dimmers in series or in parallel.

• For correct operation, the length of each connection between the dimmers, the

NO buttons may and the load not exceed 100 m.

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

49400514B0 02 2207

EIKON

20138

20139

ARKE'

19138

19139

PLANA

14138

14139

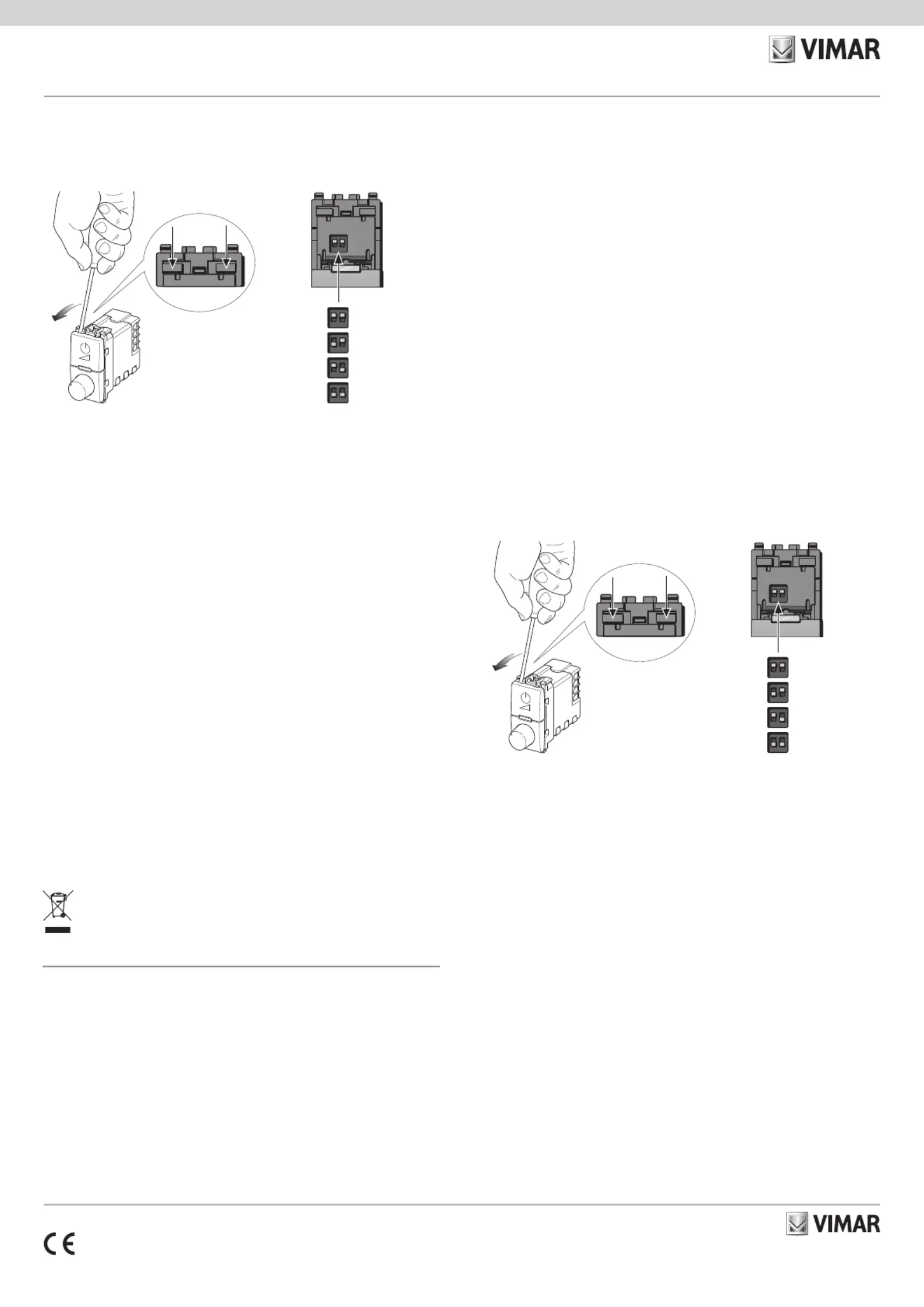

CONFIGURATION (ONLY NECESSARY FOR ART. 20139-19139-

14139)

Remove the top button of the dimmer and set the dip-switches according to the

sequence of colours you want.

Blue-Green

Red-Green

Red-Blue

Red-Green-Blue

OPERATION

• Turn on and off by pressing the button quickly and make colour strength adjust-

ments by keeping it pressed. Stop and restart to change direction.

- Art. 20138-19138-14138: the colour is changed by turning the rotary knob.

- Art. 20139-19139-14139: FADING SHOW speed adjustment with the knob

(variable from a min of 10 – 15 sec to a max of 5 - 8 min depending on the

colour sequence).

• If the pilot light does not turn on check the fuse and if necessary replace it with

the same model.

• If the pilot light flashes when turned on check it and replace the load of necessary

(short-circuit load).

• If the pilot light flashes after turning on, installation has not been carried out cor-

rectly and the thermal protection has been activated. Have the system checked

by an expert.

INSTALLATION REGULATIONS

• Installation should be carried out by qualified personnel in compliance with the

current regulations regarding the installation of electrical equipment in the country

where the products are installed.

• The rated power level should never be exceeded.

• Overloading, power surges and short-circuits may permanently damage dimmers.

Before installation check the circuit carefully and eliminate any of the above causes.

• The dimmer does not have a mechanical circuit breaker in the main circuit and

so is not galvanically separated. The circuit load should be considered always

powered.

STANDARD COMPLIANCE

LV directive. EMC directive. Standard EN 60669-2-1.

REACH (EU) Regulation no. 1907/2006 – Art.33. The product may contain traces

of lead.

WEEE - Information for users

If the crossed-out bin symbol appears on the equipment or packaging, this means the product must not be included

with other general waste at the end of its working life. The user must take the worn product to a sorted waste center, or

return it to the retailer when purchasing a new one. Products for disposal can be consigned free of charge (without any

new purchase obligation) to retailers with a sales area of at least 400 m

, if they measure less than 25 cm. An efﬁcient

sorted waste collection for the environmentally friendly disposal of the used device, or its subsequent recycling, helps

avoid the potential negative effects on the environment and people’s health, and encourages the re-use and/or recycling

of the construction materials.

20138-19138-14138 Variateur RGB 230 V 50 Hz pour lampes LED RGB, pour

alimentations électroniques LED RGB, commande ON/OFF et réglage de l’in-

tensité lumineuse par bouton intégré ou multipoints avec boutons NO, réglage

de la couleur avec potentiomètre rotatif, localisation dans l’obscurité. Cet appa-

reil ne peut pas être installé dans des boîtiers Isoset.

20139-19139-14139 Variateur FADING-SHOW 230 V 50 Hz pour lampes LED

RGB, pour alimentations électroniques LED RGB, commande ON/OFF et régla-

ge de l’intensité lumineuse par bouton intégré ou multipoints avec boutons NO,

réglage de la vitesse de transition couleur avec potentiomètre rotatif, localisation

dans l’obscurité. Cet appareil ne peut pas être installé dans des boîtiers Isoset.

CARACTÉRISTIQUES

• Allumage, extinction et réglage de la charge par bouton intégré ou interrupteurs

classiques non lumineux; réglage par manette.

• Amorçage graduel (soft start): passage progressif de l’extinction à l’intensité

maximale ou prédéfinie pour éviter l’éblouissement.

• Extinction progressive (soft end): passage progressif de l’éclairage à l’extinction

• Protection contre les courts-circuits à l’allumage avec indicateur de fusion par

témoin clignotant.

• Protection thermique avec indicateur de fusion par témoin clignotant.

• Le variateur RGB peut être relié à la charge en même temps que le variateur

FADING SHOW. Un seul variateur fonctionne à la fois; éteindre le variateur actif

pour pouvoir allumer le suivant.

• Il n’est pas possible de connecter ensemble plusieurs variateurs RGB ou plu-

sieurs variateurs FADING SHOW.

• S’utilise dans des endroits secs et non poussiéreux, à une température comprise

entre 0 °C et +35 °C.

BRANCHEMENTS

• Brancher à un porte-fusible avec fusible rapide à haut pouvoir de coupure

F2,5AH250V, voir schémas.

• Commande par bouton intégré ou multipoints avec boutons NO (art. 20008,

19008, 14008) en parallèle. Ne pas utiliser de bouton NO à témoin lumineux.

• Ne pas relier plusieurs variateurs RGB ou FADING SHOW en série ou en parallèle.

• Pour un bon fonctionnement du système, la longueur de chaque liaison entre le

variateur, les boutons NO et la charge ne doit pas dépasser 100 m.

CONFIGURATION (SEULEMENT NÉCESSAIRE POUR 20139-19139-

14139)

Enlever la touche supérieure du variateur et configurer les dip-switches selon la

séquence couleurs choisie.

Blu-Vert

Rouge-Vert

Rouge-Blu

Rouge-Vert-Blu

FONCTIONNEMENT

• L’allumage et l’extinction sont commandés par une pression rapide sur le bouton,

le réglage de l’intensité de la couleur par une pression continue; pour inverser le

sens du réglage, interrompre puis rétablir la pression.

- Art. 20138-19138-14138: pour modifier la couleur tourner la manette.

- Art. 20139-19139-14139: réglage vitesse FADING SHOW par manette (de 10

– 15 sec min à 5 - 8 min max selon la séquence de couleurs).

• Si le voyant lumineux ne s’allume pas, vérifier le fusible, si nécessaire le remplacer

par le même modèle.

• Si le témoin lumineux clignote à l’allumage, contrôler et remplacer la charge

(charge en court-circuit).

• Si le témoin lumineux clignote après l’allumage de la charge, l’installation est

incorrecte et déclenche l’intervention de la protection thermique. Faire vérifier

l’installation par un technicien spécialisé.

RÈGLES D’INSTALLATION

• L’installation doit être confiée à des personnel qualifiés et exécutée conformément

aux dispositions qui régissent l’installation du matériel électrique en vigueur dans

le pays concerné.

• La puissance nominale ne doit jamais être dépassée.

• Les surcharges, arcs électriques et courts-circuits peuvent détériorer irrémé-

diablement le variateur. Avant l’installation, vérifier soigneusement le circuit et

éliminer les risques exposés ci-dessus.

• Le variateur dépourvu de coupure mécanique sur le circuit principal n’assure

pas l’isolation galvanique du dispositif. Le circuit côté charge doit être considéré

comme étant toujours sous tension.

Produkt Specifikationer

Mærke:	Vimar
Kategori:	Lysdæmper
Model:	20139

Har du brug for hjælp?

Hvis du har brug for hjælp til Vimar 20139 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Lysdæmper Vimar Manualer

Vimar 09134.CM Manual

27 August 2025

Vimar 20134.B Manual

26 August 2025

Vimar 01550.1 Manual

26 August 2025

Vimar 09134 Manual

26 August 2025

Vimar 14138.120.SL Manual

24 Juli 2025

24 Juli 2025

24 Juli 2025

24 Juli 2025

24 Juli 2025

26 Juni 2025

Lysdæmper Manualer

Nyeste Lysdæmper Manualer

Grässlin trim 300 Manual

27 September 2025

Grässlin trim 200 Manual

26 September 2025

AMX CCD-15APS-1 Manual

15 September 2025

AMX RDM-3DC Manual

14 September 2025

AMX RDM-2DC Manual

14 September 2025

EtiamPro LQC4D-V1 Manual

30 August 2025

Mueller 873010 Manual

18 August 2025

Renkforce RS2W Mini Manual

15 August 2025

Crestron CLW-SLVU-P-DA-S Manual

13 August 2025

Crestron CLW-SLVU-P-DSK-T Manual

13 August 2025
