Side 1/6

Viale Vicenza, 14 - I 36063 Marostica VI

Tel. +39 0424 488 600 - Fax (Export) +39 0424 488 709

www.vimar.eu

ESPAÑOL

Hoja de instalación

Eikon

20142

20143

PIana

14142

14143

20142 - 14142

Variador 230 V~ 50/60 Hz para transformadores electrónicos regulables con variador

40-500 VA, con borne de neutro, mando y regulación con pulsador incorporado o

desde varios puntos con pulsadores NA, función MASTER para 20143 y 14143, tec-

nología MOSFET, identificación en la oscuridad, fusible de protección, gris - 2 módulos

20143 - 14143

Variador SLAVE 230 V~ 50/60 Hz para transformadores electrónicos regulables con

variador 40-500 VA, con borne de neutro, mando de 20142 y 14142, tecnología

MOSFET+TRIAC, fusible de protección, gris - 2 módulos

Características

•Los reguladores SLAVE requieren el correspondiente regulador MASTER para

funcionar.

•Encendido,regulaciónyapagadodelacargamedianteelpulsadorincorporadoo

pulsadores normales NO no luminosos.

•Memorizacióndelaregulaciónprogramada(salvoencasosdeinterrupcióndered)

al apagar la carga.

•Encendidogradual(softstart):garantizaelpasogradualdesdeelestadodeapaga-

do hasta la máxima luminosidad o la programada anteriormente; de esta manera,

sealargalavidadelalámpara,yaquesereduceelestréssufridoporelfilamento

durante el encendido en frío, y se evita el deslumbramiento de las personas.

•Apagadogradual(softend):garantizaelpasogradualdesdeelestadodeencen-

dido hasta el de apagado.

•FusibledealtopoderdecortedetipoF2,5AH(07050.HF.2.5)incorporado.

•Protección contralos cortocircuitosdurante el encendido conseñalización de la

intervención mediante un testigo parpadeante.

• Protección térmica con señalización de la intervención mediante un testigo par-

padeante.

• FunciónMASTER-SLAVE:sinose superalapotencia máxima quepuede mandar

un variador, a un dispositivo MASTER se le puede atribuir hasta cuatro dispositivos

SLAVE

•Tienequeutilizarseenlugaressecosysinpolvoconunatemperaturacomprendida

entre -5 °C y +45 °C.

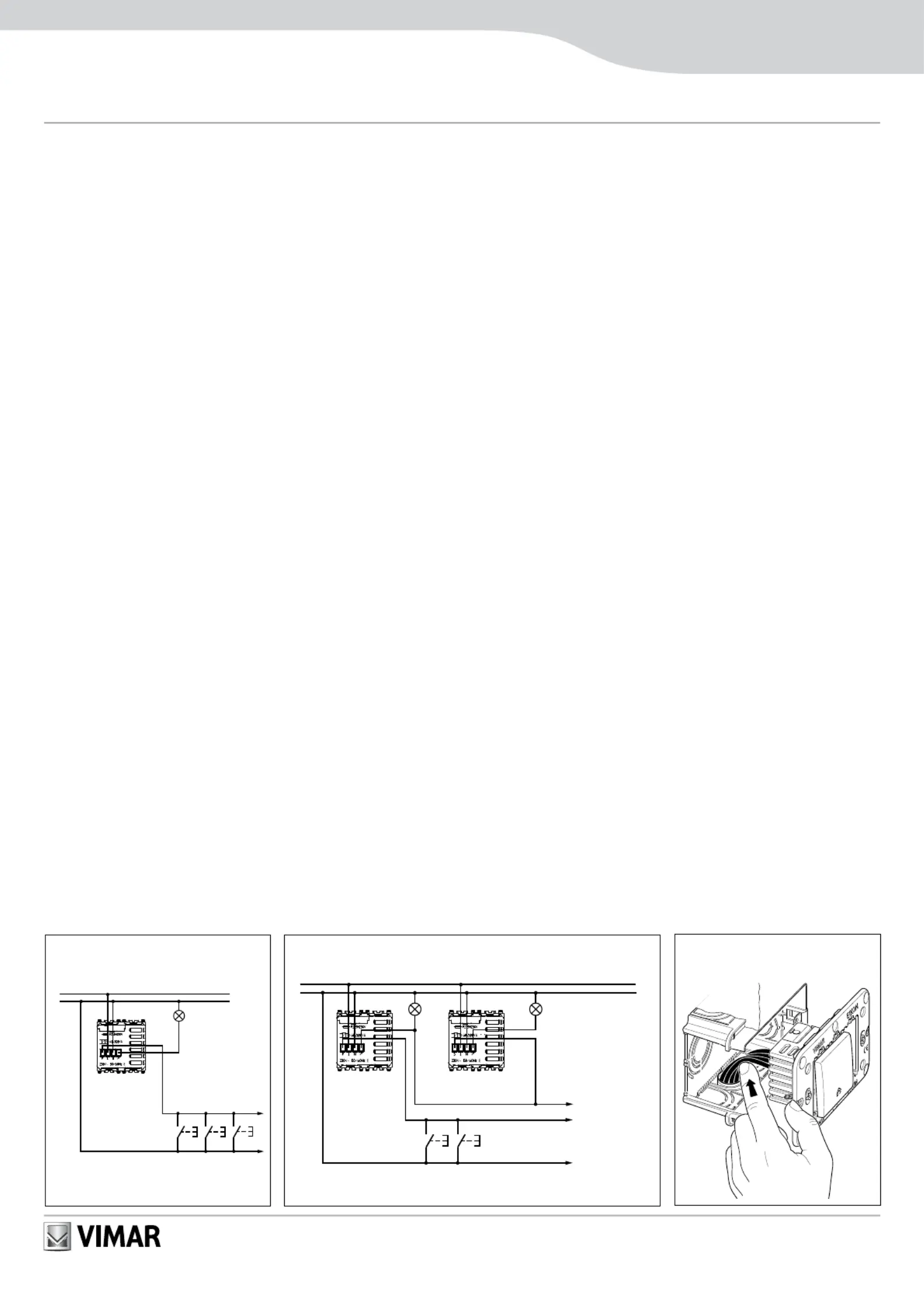

Conexiones

•Mandoyregulaciónmediantepulsadorincorporadoodesdevariospuntosconpul-

sadoresNOenparalelo(figuraA).NoutilizarpulsadoresNOcontestigoluminoso.

•Mandoyregulaciónmediantepulsadorincorporadoymandoyregulacióndeotras

cargasconelmóduloSLAVEdesoporte(máx.4)(figuraB).

Notas

•DuranteelfuncionamientoMASTER-SLAVE,lascargasmandadasporcadadispo-

sitivo no son en paralelo.

•LongitudmáximadeloscablesdeconexiónentreelvariadorMASTERyelvariador

SLAVE:100m.

Cargas que se pueden mandar

•Transformadoreselectrónicosregulablesconvariadorparalámparashalógenasde

tensiónmuybaja:40-500VA,230V~y50/60Hz(máx.8).

ATENCIÓN

: Los datos de potencia arriba indicados están garantizados para una

temperatura ambiente de 25°C; para cada incremento de 10°C, el valor de potencia

se reduce en un 10%.

Información suplementaria del fabricante

•Noadecuadosparaelmandodemotores(ej.Ventiladores,aspiradores).

•Si se instalan 2 variadores en la misma caja, las cargas que se puede mandar

desdecadavariadorhandeserreducidasparaquesusumanoseasuperioralos

valores arriba indicados.

Funcionamiento

•Parael encendido y el apagado, accionarrápidamente elpulsador.Parala regu-

lación, mantenerlo pulsado; si se desea invertir el sentido de regulación, soltar el

pulsador y accionarlo de nuevo.

Cuando se p1-ha alcanzado el máximo encendido de la carga o el mínimo, la regu-

lación se interrumpe y es posible invertirla soltando y accionando de nuevo el

pulsador de regulación.

•Sieltestigoluminosonoseenciende,controlarelfusibley,siesnecesario,susti-

tuirlo con otro del mismo modelo.

•Sieltestigoluminosoparpadeaduranteelencendido,controlary,siesnecesario,

sustituirlacarga(cargaencortocircuito).

•Sieltestigoluminosoparpadeadespuésdequelacargasehaencendido,lainsta-

lacióneserróneayhaprovocadolaintervencióndelaproteccióntérmica.Solicitar

laintervencióndeuntécnicoespecializadoparaquecontrolelainstalación.

Normas de instalación

•Elaparatosehadeinstalarenconformidadconlasdisposicionessobrematerial

eléctricovigentesenelpaís.

•Nosuperarnuncalapotencianominal.

•Lassobrecargas,losarcoseléctricosyloscortocircuitospuedendañarirreparable-

menteelregulador.Antesdeinstalarlo,hayquecontrolaratentamenteelcircuitoy

eliminar dichos defectos.

•Noconectarvariosreguladoresenserieentresí.

•Elreguladornoposeeinterrupciónmecánicaenelcircuitoprincipaly,porlotanto,

no proporciona separación galvánica. El circuito del lado de carga debe consi-

derarse siempre bajo tensión.

Parauncorrectofuncionamiento,lalongituddecadaconexiónentreelreguladorMASTERylos

reguladores SLAVE o los pulsadores NO no p1-ha de ser superior a 100 m.

Se aconseja colocar los conductores de conexión

enelfondodelacajaevitandoquetoquenelcuerpo

del variador.

20142

14142

20142

14142

20143

14143

Viale Vicenza, 14 - I 36063 Marostica VI

Tel. +39 0424 488 600 - Fax (Export) +39 0424 488 709

www.vimar.eu

ΕΛΛΗΝΙΚΑ

Οδηγίες

Eikon

20142

20143

Plana

14142

14143

20142 - 14142

Ρυθμιστής 230 V~ 50/60 Hz για ηλεκτρονικούς μετασχηματιστές με δυνατότητα

λειτουργίας με dimmer 40-500 VA, με ακροδέκτη ουδέτερου, έλεγχο και ρύθμιση

από ενσωματωμένο κουμπί ή από πολλά σημεία με κουμπιά NO, λειτουργία

MASTER για 20143 και 14143, τεχνολογία MOSFET, δυνατότητα εντοπισμού στο

σκοτάδι, ασφάλεια προστασίας, γκρι χρώμα - 2 μονάδες

20143 - 14143

Ρυθμιστής SLAVE 230 V~ 50/60 Hz για ηλεκτρονικούς μετασχηματιστές με

δυνατότητα λειτουργίας με dimmer 40-500 VA, με ακροδέκτη ουδέτερου, έλεγχο

από 20142 και 14142, τεχνολογία MOSFET+TRIAC, ασφάλεια προστασίας, γκρι

χρώμα - 2 μονάδες

Χαρακτηριστικά

• Για να λειτουργήσουν οι ρυθμιστές SLAVE απαιτούν τον αντίστοιχο ρυθμιστή

MASTER.

• Άναμμα, ρύθμιση και σβήσιμο του φορτίου μέσω ενσωματωμένου κουμπιού ή με

κοινά μη φωτεινά κουμπιά κλεισίματος.

• Αποθήκευση της επιλεγμένης ρύθμισης κατά το σβήσιμο του φορτίου (εκτός

διακοπής ρεύματος).

• Σταδιακό άναμμα (soft start): εξασφαλίζει σταδιακή μετάβαση από την κατάσταση

του σβηστού έως τη μέγιστη ή την επιλεγμένη φωτεινότητα. Με αυτόν τον τρόπο

συμβάλει στην αύξηση της διάρκειας του λαμπτήρα μειώνοντας την καταπόνηση

που υφίσταται το νήμα κατά το άναμμα εν ψυχρώ και δεν επιτρέπει φαινόμενα

θάμβωσης για τους ανθρώπους.

• Σταδιακό σβήσιμο (soft end): εξασφαλίζει σταδιακή μετάβαση από την κατάσταση

του αναμμένου στην κατάσταση του σβηστού.

• Ενσωματωμένη ασφάλεια υψηλής ισχύος διακοπής τύπου F2,5AH (07050.

HF.2.5).

• Θερμική προστασία με σήμανση επέμβασης μέσω ενδεικτικής λυχνίας που

αναβοσβήνει.

• Λειτουργία MASTER-SLAVE: μπορούν να προστεθούν έως 4 συστήματα SLAVE

σε ένα σύστημα MASTER, εφόσον η ισχύς δεν υπερβαίνει τη μέγιστη τιμή που

μπορεί να ελεγχθεί από κάθε ρυθμιστή.

• Για χρήση σε στεγνούς χώρους χωρίς σκόνη με θερμοκρασία από -5 °C έως +45 °C.

Συνδέσεις

• Χειρισμός και ρύθμιση με ενσωματωμένο κουμπί ή από περισσότερα σημεία με

παράλληλα συνδεδεμένα κουμπιά NO (εικ. A). Μη χρησιμοποιείται κουμπιά NO

με ενδεικτική λυχνία.

• Χειρισμός και ρύθμιση με ενσωματωμένο κουμπί + χειρισμός και ρύθμιση περισσότερων

φορτίων με χρήση του ρυθμιστή υποστήριξης SLAVE (max 4) (εικ. B).

Σημειώσεις

• Στη λειτουργία MASTER-SLAVE τα ελεγχόμενα φορτία κάθε διάταξης δεν είναι

παράλληλα.

• Μέγιστο μήκος καλωδίων σύνδεσης μεταξύ ρυθμιστή MASTER και ρυθμιστή

SLAVE: 100 m.

Ελεγχόμενα φορτία

• Ηλεκτρονικοί μετασχηματιστές με δυνατότητα λειτουργίας με dimmer για

λαμπτήρες αλογόνου εξαιρετικά χαμηλής τάσης: 40-500 VA 230 V~ 50/60 Hz

(max 8).

ΠΡΟΣΟΧΗ: Τα στοιχεία ισχύος που αναφέρονται παραπάνω ισχύουν για

θερμοκρασία περιβάλλοντος 25°C. Για κάθε αύξηση 10°C της θερμοκρασίας

περιβάλλοντος, η τιμή ισχύος πρέπει να μειωθεί κατά 10%.

• εν είναι κατάλληλοι για τον έλεγχο κινητήρων (π.χ. ανακινητών αέρα, απαγωγών).

• Σε περίπτωση εγκατάστασης 2 ρυθμιστών στο ίδιο κιβώτιο, τα ελεγχόμενα φορτία

κάθε ρυθμιστή πρέπει να μειωθούν ώστε το άθροισμά τους να υπερβαίνει τις

παραπάνω τιμές.

Λειτουργία

• Το άναμμα και το σβήσιμο επιτυγχάνονται πιέζοντας στιγμιαία το κουμπί, ενώ η

ρύθμιση κρατώντας το πατημένο. Για την αντιστροφή της φοράς περιστροφής

ελευθερώστε και πιέστε πάλι το κουμπί.

Όταν επιτευχθεί η μέγιστη ή η ελάχιστη τροφοδοσία του φορτίου, η ρύθμιση

διακόπτεται και μπορεί να αντιστραφεί ελευθερώνοντας και πιέζοντας πάλι το

κουμπί ρύθμισης.

• Εάν η ενδεικτική λυχνία δεν ανάβει, ελέγξτε την ασφάλεια και ενδεχομένως

αντικαταστήστε την με άλλη του ιδίου τύπου.

• Εάν η ενδεικτική λυχνία αναβοσβήνει κατά το άναμμα, ελέγξτε και ενδεχομένως

αντικαταστήστε το φορτίο (βραχυκύκλωμα φορτίου).

• Εάν η ενδεικτική λυχνία αναβοσβήνει μετά το άναμμα του φορτίου, η εγκατάσταση

δεν έχει εκτελεστεί σωστά και προκαλεί την επέμβαση της θερμικής ασφάλειας.

Απευθυνθείτε σε εξειδικευμένο τεχνικό για να ελέγξει την εγκατάσταση.

Κανόνες εγκατάστασης

• Η εγκατάσταση πρέπει να εκτελείται σύμφωνα με τις ισχύουσες διατάξεις σχετικά

με το ηλεκτρολογικό υλικό στη χώρα χρήσης των προϊόντων.

• Μην υπερβαίνετε ποτέ την ονομαστική ισχύ.

• Οι υπερφορτώσεις, τα ηλεκτρικά τόξα και τα βραχυκυκλώματα μπορούν να

προκαλέσουν ανεπανόρθωτες βλάβες στο ρυθμιστή. Πριν την εγκατάσταση

ελέγξτε προσεκτικά το κύκλωμα εξαλείφοντας όλες τις παραπάνω πιθανές

αιτίες.

• Μη συνδέετε ρυθμιστές σε σειρά.

• Ο ρυθμιστής δεν διαθέτει μηχανικό διακόπτη στο κεντρικό κύκλωμα και κατά

συνέπεια δεν παρέχει γαλβανική μόνωση. Το κύκλωμα στην πλευρά του φορτίου

πρέπει να θεωρείται πάντοτε υπό τάση.

Για τη σωστή λειτουργία, το μήκος κάθε σύνδεσης μεταξύ του ρυθμιστή MASTER και των

ρυθμιστών SLAVE ή των κουμπιών NO δεν πρέπει να υπερβαίνει τα 100 m.

Συνιστάται η τοποθέτηση των καλωδίων σύνδεσης

στο πίσω μέρος του κουτιού με τρόπο ώστε να

αποφεύγεται η επαφή με το σώμα του ρυθμιστή.

20142

14142

20142

14142

20143

14143
