Side 1/24

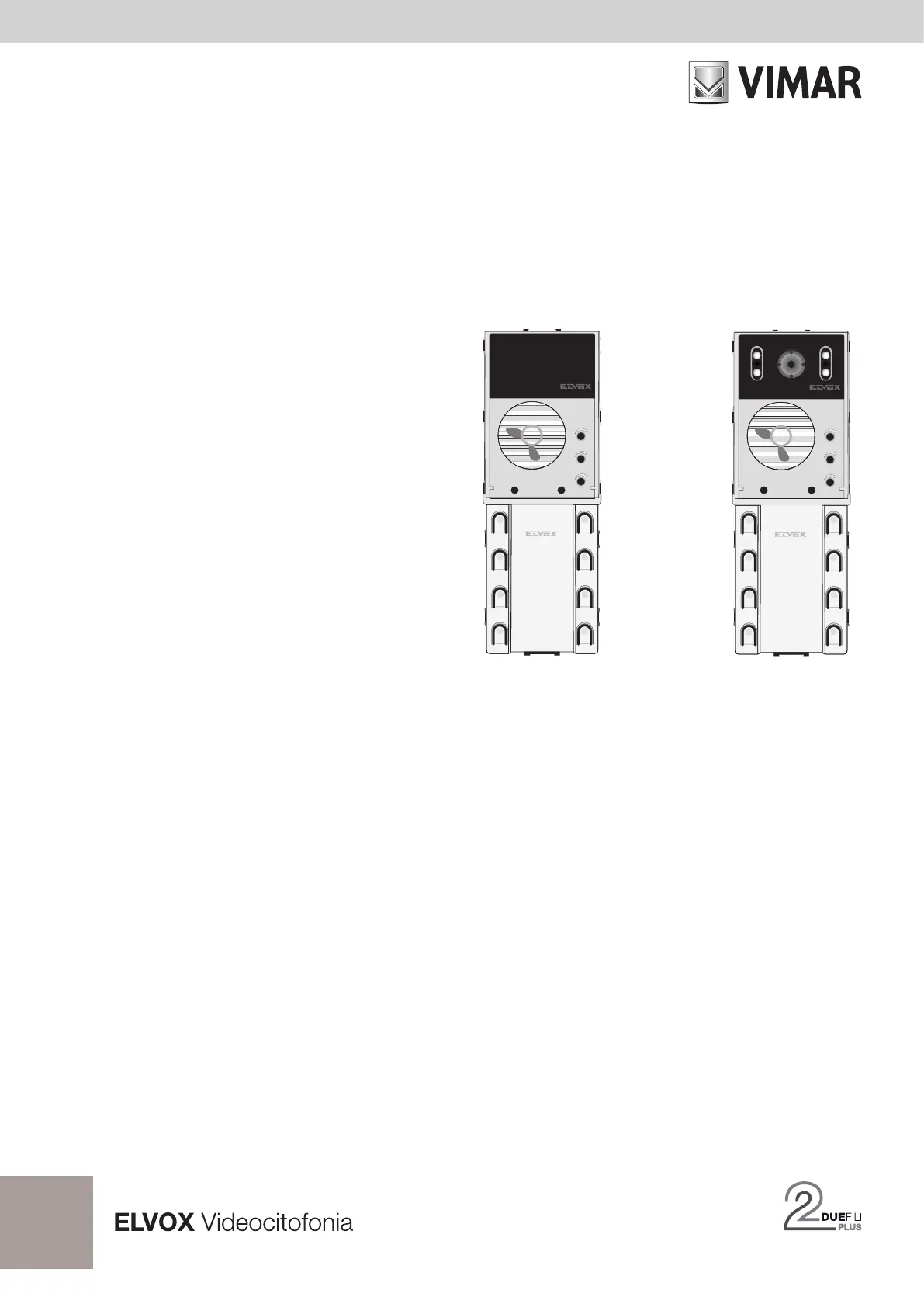

13F3, 13F3.B - 13F5, 13F5.B

Unità elettronica 13F3, 13F3.B (audio) / 13F5, 13F5.B (video) per targhe audio e videocitofoniche

Electronic unit 13F3, 13F3.B (audio) / 13F5, 13F5.B (video) for audio and video door entry systems

Unité électronique 13F3, 13F3.B (audio) / 13F5, 13F5.B (vidéo) pour platines de rue audio et portiers vidéo

Elektronikeinheit 13F3, 13F3.B (Audio) / 13F5, 13F5.B (Video) für Audio- und Video-Klingeltableaus

Unidad electrónica 13F3, 13F3.B (audio) / 13F5, 13F5.B (vídeo) para placas de audio y de videoportero

Unidade electrónica art. 13F3, 13F3.B (áudio) / art. 13F5, 13F5.B (vídeo) para botoneiras áudio e vídeo

Ηλεκτρονική μονάδα 13F3, 13F3.B (ήχου) / 13F5, 13F5.B (εικόνας) για μπουτονιέρες ήχου και θυροτηλεόρασης

START

SI / YES

STOP

FINE

END

PREC.

SUCC.

START

SI / YES

STOP

FINE

END

PREC.

SUCC.

Manuale di programmazione - Programming manual

Manuel de programmation - Programmieranleitung

Manual de programación - Manual de programação

Εγχειρίδιο προγραμματισμού

Configurazione manuale parametri dell’unità elettronica

Eseguire la seguente procedura con le targhe alimentate e dopo aver associato il codice ID targa. Questa procedura è valida per tutte le targhe, sia

Master che Slave.

Durante la programmazione la targa è nello stato di occupato e non può essere usata per il funzionamento normale dell’impianto. Nell’unità elettronica

complessivamente sono presenti 8 tasti e 6 LED verdi.

Per la programmazione vengono utilizzati i 6 tasti in basso (tasti serigrafati) e i 4 LED verdi in basso. Quest’ultimi fungono da indicatore per la variazione

dei parametri di base. Per comodità i 4 LED verdi li denominiamo DL3, DL4, DL5, DL6 (vedi figura 5). Durante la fase di programmazione 6 tasti assu-

meranno il significato:

PREC. PREV = torna alla sequenza precedente

SUCC. NEXT = prosegue alla sequenza successiva

OK = per passare dal menù di sequenza in modifica parametro

START SI/YES = funzione dipendente dal tipo di parametro

STOP NO = funzione dipendente dal tipo di parametro

FINE END = serve per uscire da modifica parametro o per uscire dalla programmazione (dipende se all’interno di modifica parametro o se nella fase

“sequenza”

Procedura di configurazione dei parametri dell’unita’ elettronica attraverso i tasti:

- Premere e rilasciare il tasto (reset). RST

- Premere il tasto mantenendolo premuto, premere anche il tasto in alto a destra e mantenere premuti i due tasti.PRG

- Dopo 2 s, l’ unità elettronica emetterà un tono acuto.

- Inserire la password, premendo in sequenza i tasti 6-5-4-3-2-1 (Default).

Se la password è corretta i LED di illuminazione si spegneranno, altrimenti l’unità elettronica emetterà un tono basso che indica l’uscita dalla fase di

programmazione.

- Utilizzare i 6 tasti serigrafati, per modificare il valore dei parametri. I LED di illuminazione indicano la funzione corrente, i tasti e selezioPREC. SUCC. -

nano il parametro, il tasto entra nella , il tasto esce dalla fase di modifica del parametro.OK fase di modifica del parametro FINE

L’uscita dalla fase di modifica, avviene anche per timeout (30 s) evidenziato dall’emissione di un tono basso. Il tempo di timeout viene prolungato di 30

s ad ogni pressione di un tasto.

Per uscire dalle fasi di programmazione premere in ogni momento il tasto .FINE

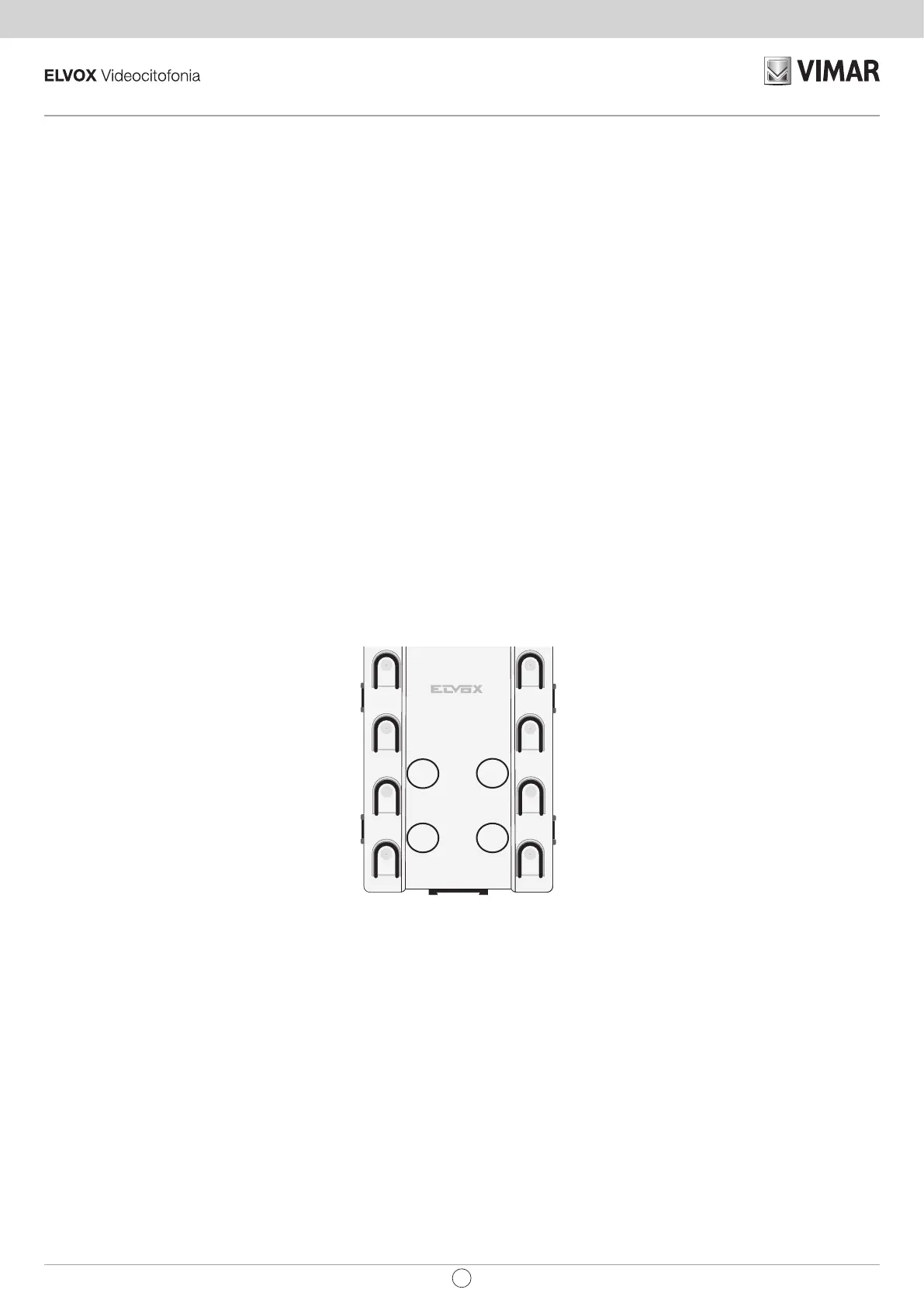

g.5

PREC.

SUCC.

START

SI / YES

STOP

FINE

END

DL3 DL4

DL5 DL6
