Side 1/6
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
692M
49401423A0 01 2103
Dispositivo protezione da sovratensioni
Descrizione
L’ Amplificatore art. 692M e art. 692M/5 viene usato in impianti videocitofonici Due Fili,
Regolazioni
L’art. 692M e art. 692M/5 consente due livelli di amplificazione in uscita, a seconda del
settaggio del dip switch :GAIN
• Posizione
– (meno) il guadagno è +6 dB
• Posizione
+ (più) il guadagno è +14 dB
Per la selezione del livello di guadagno, fare riferimento alla “ Tabella Attenuazione/Guada
-
gno del segnale video”. La tabella consente di calcolare il valore di segnale video in arrivo
ad ogni monitor che non deve essere inferiore a -20 dBm.
Caratteristiche tecniche
- Temperatura di esercizio +5 / +40°C.
- Dimensioni in mm 60 (L) x 82 (L) x 21 (H)
- Morsetto IN = morsetto di ingresso bus Due Fili
- Morsetto OUT = morsetto di uscita bus Due Fili
- GAIN = GUADAGNO (+6dB / +14dB)
- Massimo livello di IN con settaggio del dip-switch GAIN in posizione “–” = 9 dBm
- Massimo livello di IN con settaggio del dip-switch GAIN in posizione “+” = 1 dBm
- Corrente passante massima = 1,4 A
- Corrente a riposo in assenza di segnale video 24 mA
- Consumo massimo 48 mA
* Nota: Il concentratore 69MX, 69MX/5 ripristina il segnale al valore +16 dBm.
Esempio di impianto:
Una targa, cavo 400 m, cinque distributori 692D, e un videocitofono collegato su uscita
derivata dell’ ultimo 692D.
+16 dBm (Targa) -20 dB (Cavo) -20 dB (Distributore) -2 dB (distributori passanti) = -26
dBm (al monitor)
In questo caso è necessario aggiungere un amplificatore Art. 692M impostato su 14 dB (po
-
sizione + nel dip-switch per ottenere al videocitofono un segnale di circa -12 dBm.
Tabella Attenuazione/Guadagno del segnale video
Articolo Tipologia Operazione Attenuazione / guadagno
Targa/Unità
elettronica Due Fili
Sempre presente 16 dBmPARTENZA
69MX,
69MX/5
Concentratore Se presente * (vedi nota) 16 dB
69AM
Selettore audio/video
per 4 telecamere
Se presente Partenza 10 dB
69AM/T
Selettore video per 4
telecamere
Se presente Partenza 10 dB
732H,
732I
Cavo Bus Due Fili
Plus
Sempre presente sottrai ( - ) -5 dB ogni 100m
6922.1 Alimentatore Sempre presente
non sottrarre o
aggiungere nulla
0 dB
692S
Separatore di
montante
Se presente
non sottrarre o
aggiungere nulla
-0,2 dB passante
-0,2 dB derivato
69DV Divisore di montante Se presente sottrai ( - )
-0,2 dB passante
-0 dB derivato
692D Distributore passivo Se presente sottrai ( - )
-0,5 dB passante
-20 dB derivato
692D/2 Distributore attivo Se presente sottrai ( - )
-0,2 dB passante
-4 / -8 / -12 dB
(selezionabile)
69RS
Interfaccia di
espansione
Se presente sottrai ( - )
-0,2 dB passante
-0,2 dB derivato
692M,
692M/5
Amplificatore di
montante
Se presente Aggiungi ( + ) +6 / +14 dB (selezionabile)
Tutti Monitor ARRIVOPresente
Accetta un segnale minimo
di -20 dBm
Power surge protection device
Description
The Amplifier Art. 692M and Art. 692M/5 is used in Two-Wire video door entry systems, when
the modulated video signal needs to be amplified.
Adjustment
Art. 692M and Art. 692M/5 offer two output amplification levels, depending on the GAIN
dip-switch setting:
• Position
- (minus) gain is +6 dB
• Position
+ (plus) gain is +14 dB
When selecting the gain level, please refer to the “ ”. The Video signal attenuation/gain table
table can be used to calculate the value of the video signal arriving from the monitor, which
should be no lower than -20 dBm.
Technical specifications
- Operating temperature +5 / +40°C
- Dimensions in mm 60 (L) x 82 (L) x 21 (H)
- IN terminal = Two Wire bus input terminal
- OUT terminal = Two Wire bus output terminal
- GAIN = (+6dB / +14dB)
- Maximum IN level with GAIN dip-switch setting on position “–” = 9 dBm
- Maximum IN level with GAIN dip-switch setting on position “+” = 1 dBm
- Maximum thru-connection current = 1,4 A
- Standby current with no video signal 24 mA
- Maximum consumption 48 mA
Video signal attenuation/gain table
* Note: The concentrator 69MX, 69MX/5 restores le signal de la valeur +16 dBm.
Installation example:
One entrance panel, 400 m cable, five distributors 692D and one monitor connected to an
extension output of the final 692D.
+16 dBm (entrance panel) -20 dB (cable) -20 dB (distributor) -2 dB (thru-connection dis
-
tributors) = -26 dBm (to the monitor)
In this case it is necessary to add an amplifier Art. 692M set to 14 dB (dip-switch position +
to obtain a signal of approx. -12 dBm for the monitor).
Art. Type Procedure Attenuation / gain
Entrance panel/Due
Fili Electronic unit
Always present 16 dBmSTART
69MX,
69MX/5
Concentrator If present * (see note) 16 dB
69AM
Audio/video selector
for 4 cameras
If present Start 10 dB
69AM/T
Video selector for 4
cameras
If present Start 10 dB
732H,
732I
Bus Due Fili Plus
Cable
Always present Subtract (-) -5 dB every 100 m
6922.1 Power supply Always present
Do not subtract or
add anything
0 dB
692S Cable riser separator If present Subtract (-)
-0,2 dB thru-connection
-0,2 dB extension
69DV Pillar divider If present Subtract (-)
-0,2 dB thru-connection
-0 dB extension
692D Passive distributor If present Subtract (-)
-0,5 dB thru-connection
-20 dB extension
692D/2 Active distributor If present Subtract (-)
-0,2 dB thru-connection
-4 / -8 / -12 dB (selectable)
69RS Expansion interface If present Subtract (-)
-0,2 dB thru-connection
-0,2 dB extension
692M,
692M/5
Cable riser amplifier If present Add (+) +6 / +14 dB (selectable)
All Monitor FINISHPresent
Accepts a minimum signal
of -20 dBm





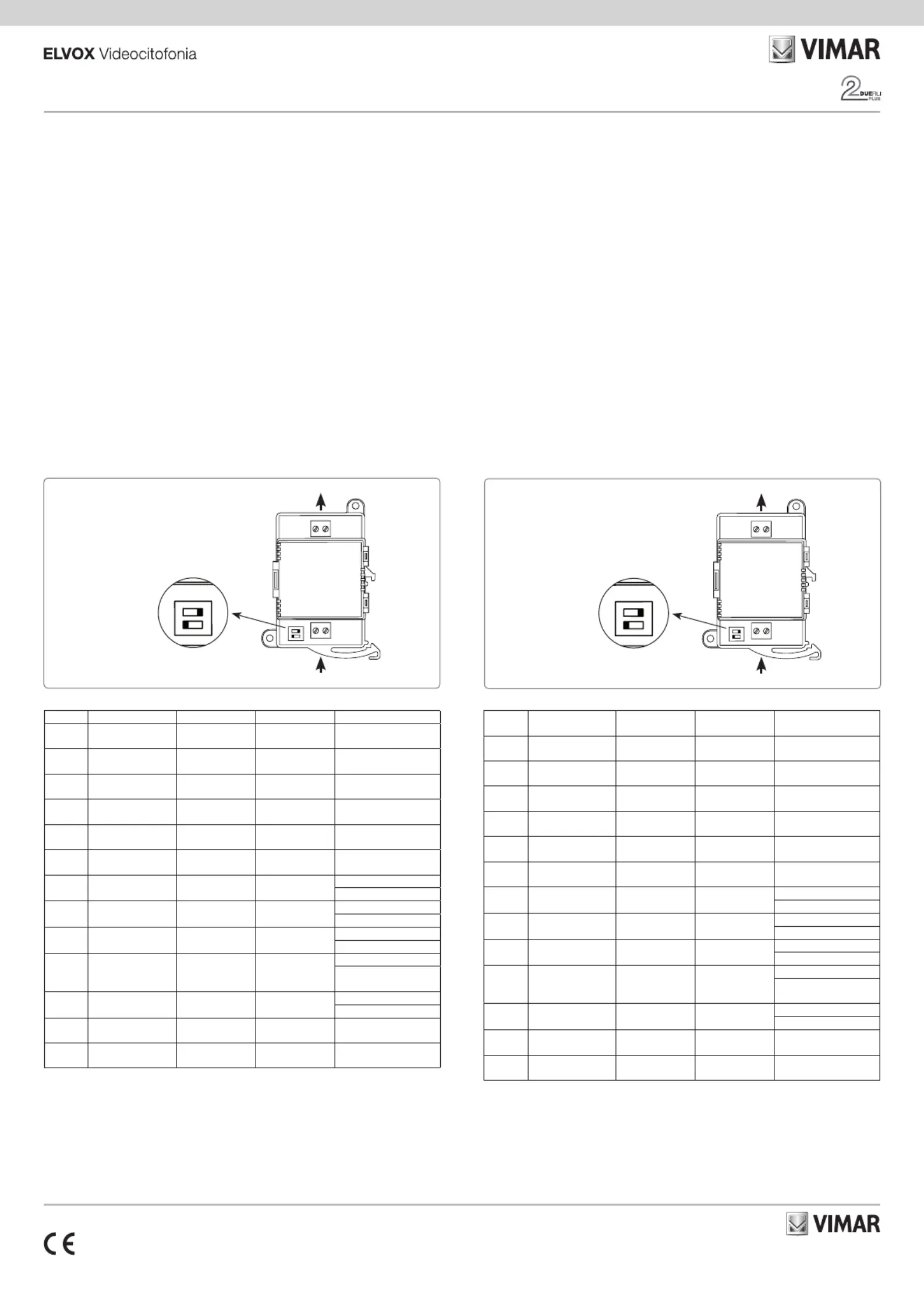

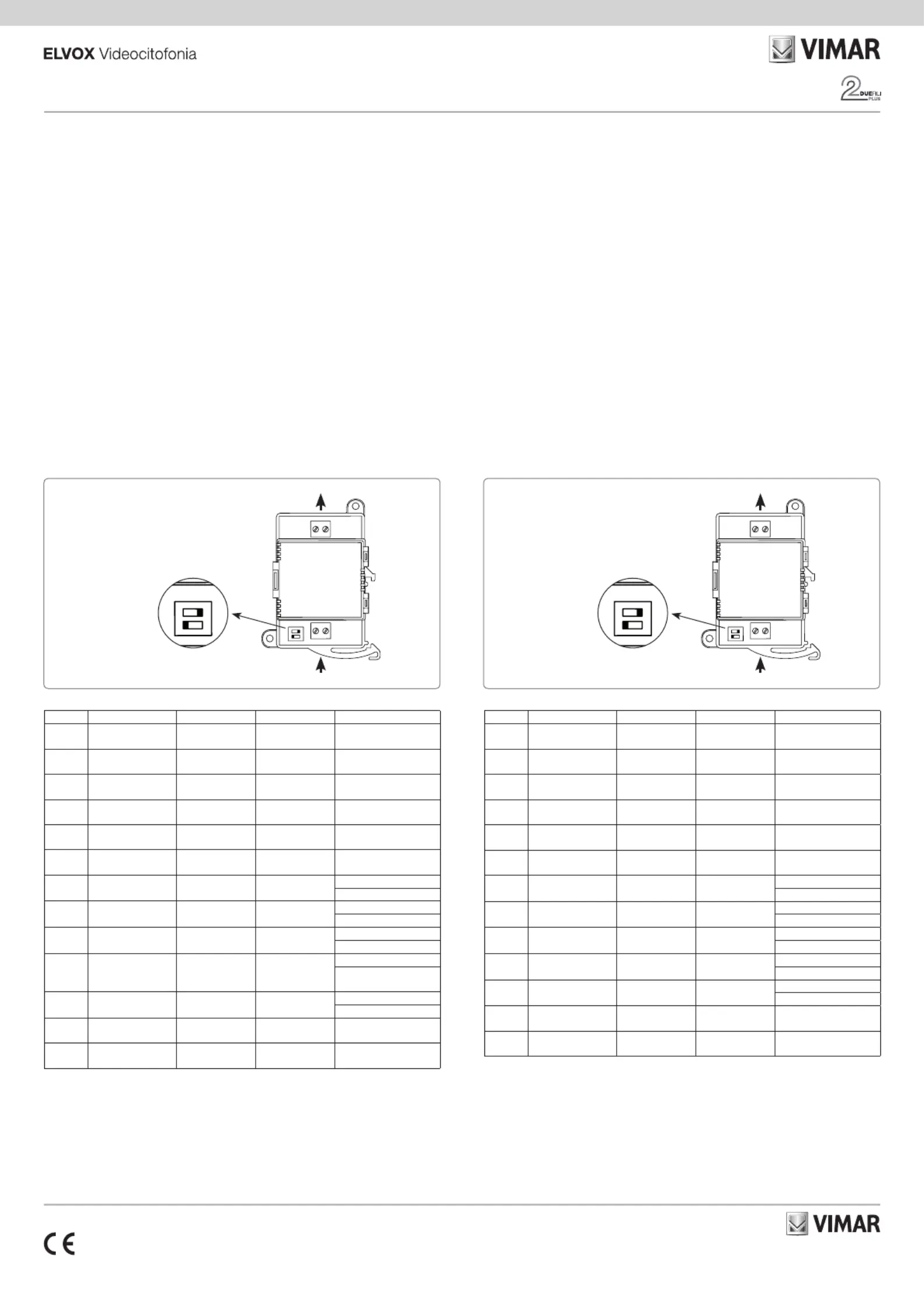

Fig. 1
Ingresso
Uscita


Nota: Il dip switch nella sezione
Zin , si riferisce ad una funzione
non utilizzata, lasciare Zin sulla
posizione ON.
Input
Output
Note: The dip-switch in section
Zin corresponds to an unused
function, leave Zin in the ON
position.




Fig. 1


Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
692M
49401423A0 01 2103
Dispositif de protection contre surtensions
Description
L’Amplificateur art. 692M et art. 692M/5 est utilisé dans des installations de portiers vidéos
Deux Fils, lorsque l’amplification du signal vidéo modulé est nécessaire.
Réglages
L’art. 692M et art. 692M/5 permet deux niveaux d’amplification en sortie, en fonction du
réglage du dip switch : GAIN
• Position
– (moins) le gain est de +6 dB
• Position
+ (plus) le gain est de +14 dB
Pour la sélection du niveau de gain, consulter le « Tableau Atténuation/Gain du signal
vidéo ». Le tableau permet de calculer la valeur du signal vidéo entrant dans chaque moni
-
teur, qui ne doit pas être inférieure à -20 dBm.
Caractéristiques techniques
- Température de service +5 / +40°C.
- Dimensions en mm 60 (L) x 82 (L) x 21 (H)
- Borne IN = borne d’entrée
- Borne OUT = borne de sortie bus Deux Fils
- GAIN = GAIN (+6dB / +14dB) bus Deux Fils
- Niveau maximum de IN avec réglage du dip-switch GAIN sur position « – » = 9 dBm
- Niveau maximum de IN avec réglage du dip switch GAIN sur position « + » = 1 dBm
- Courant passant maximum = 1,4 A
- Courant au repos en l’absence de signal vidéo 24 mA
- Consommation maximale 48 mA
* Remarque: Le concentrateur 69MX, 69MX/5 rétablit le signal à valeurs de +16 dBm.
Exemple d’installation :
Une platine de rue, câble 400 m, cinq distributeurs 692D et un portier vidéo raccordé sur la
sortie dérivée du dernier 692D.
+16 dBm (Platine de rue) -20 dB (Câble) -20 dB (Distributeur) -2 dB (distributeurs pas
-
sants) = -26 dBm (au moniteur)
Dans ce cas, il faut ajouter un amplificateur Art. 692M réglé sur 14 dB (position + dans le
dip-switch pour obtenir au portier vidéo un signal de -12 dBm environ.
Tableau Atténuation/Gain du signal vidéo
Article Type Opération Atténuation / gain
Platine de rue/Unité
électronique Due Fili
Toujours présente 16 dBmDÉPART
69MX,
69MX/5
Concentrateur Si présent * (voir remarque) 16 dB
69AM
Sélecteur a/v pour 4
caméras
Si présent Départ 10 dB
69AM/T
Sélecteur vidéo pour
4 caméras
Si présent Départ 10 dB
732H,
732I
Câble Bus Due Fili
Plus
Toujours présente Soustraire (-) -5 dB tous les 100 m
6922.1 Alimentation Toujours présente
Ne rien soustraire
ou ajouter
0 dB
692S
Séparateur de
montant
Si présent Soustraire (-)
-0,2 dB passant
-0,2 dB dérivé
69DV Répart. colon. mont. Si présent Soustraire (-)
-0,2 dB passant
-0 dB dérivé
692D Distributeur passif Si présent Soustraire (-)
-0,5 dB passant
-20 dB dérivé
692D/2 Distributeur actif Si présent Soustraire (-)
-0,2 dB passant
-4 / -8 / -12 dB
(sélectionnable)
69RS Interface extension Si présent Soustraire (-)
-0,2 dB passant
-0,2 dB dérivé
692M,
692M/5
Amplificateur de
montant
Si présent Ajouter (+)
+6 / +14 dB
(sélectionnable)
Tous Moniteur ARRIVÉEPrésent
Accepte un signal minimum
de -20dBm
Überspannungsschutz
Beschreibung
Die Verstärker Art. 692M und Art. 692M/5 wird in Due Fili Videotürsprechanlagen zur Verstär-
kung des modulierten Videosignals eingesetzt.
Einstellungen
Die Art. 692M und Art. 692M/5 bieten zwei ausgangsseitige Verstärkungspegel je nach Ein-
stellung des Dip-Schalters :GAIN
• Stellung
– (minus) die Verstärkung beträgt +6 dB
• Stellung
+ (plus) die Verstärkung beträgt +14 dB
Zur Auswahl des Verstärkungspegels siehe “ Tabelle Abschwächung/Verstärkung des
Videosignals”. Anhand der Tabelle kann der Wert des an jedem Monitor eingehenden Vi
-
deosignals berechnet werden, das auf keinen Fall unter - 20 dBm liegen darf.
Technische Eigenschaften
- Betriebstemperatur +5 / +40°C
- Abmessungen in mm 60 (L) x 82 (B) x 21 (H)
- Klemme IN = Eingangsklemme bus Due Fili
- Klemme OUT = Ausgangsklemme bus Due Fili
- GAIN = VERSTÄRKUNG (+6dB / +14dB)
- Höchstpegel von IN bei Einstellung des Dip-Schalters GAIN auf “–” (minus) = 9dBm
- Höchstpegel von IN bei Einstellung des Dip-Schalters GAIN auf “+” (plus) = 1dBm
- Max. Durchgangsstrom = 1,4 A
- Strom im Ruhezustand ohne Videosignal 24 mA
- Max. Verbrauch 48 mA
* Anmerkung: Der Konzentrator 69MX, 69MX/5 stellt das Signal auf den Wert +16 dBm.
Anlagenbeispiel:
Ein Klingeltableau, Kabel 400 m, fünf Verteiler 692D, ein Videohaustelefon mit Anschluss an
einen vom letzten 692D abgezweigten Ausgang.
+16 dBm (Klingeltableau) -20 dB (Kabel) -20 dB (Verteiler) -2dB (durchgehende Verteiler)
= -26dBm (an Monitor)
In diesem Fall muss ein Verstärker Art. 692M mit Einstellung auf 14 dB (Stellung + in Dip-Schal
-
ter) installiert werden, um am Videohaustelefon ein Signal von ca. -12 dBm zu erhalten.
Tabelle Abschwächung/Verstärkung des Videosignals
Artikel Typ Eingriff
Abschwächung/
Verstärkung
Klingeltableau/Due
Fili Elektronikeinheit
Immer vorhanden 16 dBmSTART
69MX,
69MX/5
Konzentrator Sofern vorhanden * (siehe Anmerkung) 16 dB
69AM
A/V-Umschalter für 4
Kameras
Sofern vorhanden Start 10 dB
69AM/T
Videoumschalter für
4 Kameras
Sofern vorhanden Start 10 dB
732H,
732I
Bus Due Fili Plus
Kabel
Immer vorhanden Subtrahieren ( - ) -5 dB alle 100m
6922.1 Netzgerät Immer vorhanden
Nichts subtrahieren
oder addieren
0 dB
692S Separator Sofern vorhanden Subtrahieren ( - )
-0,2 dB durchgehend
-0,2 dB abgezweigt
69DV Steigleitung-Verteiler Sofern vorhanden Subtrahieren ( - )
-0,2 dB durchgehend
-0 dB abgezweigt
692D Passiver Verteiler Sofern vorhanden Subtrahieren ( - )
-0,5 dB durchgehend
-20 dB abgezweigt
692D/2 Aktiver Verteiler Sofern vorhanden Subtrahieren ( - )
-0,2 dB durchgehend
-4 / -8 / -12 dB
(sélectionnable)
69RS
Erweiterungsschnitt
-
stelle
Sofern vorhanden Subtrahieren ( - )
-0,2 dB durchgehend
-0,2 dB abgezweigt
692M,
692M/5
Steigleitungsver
-
stärker
Sofern vorhanden Addieren ( + )
+6 / +14 dB
(sélectionnable)
Alle Monitor ANKUNFTVorhanden
Akzeptiert ein Mindestsignal
von -20 dBm
Entrée
Sortie
Remarque: Le dip switch dans
la section Zin se réfère à une
fonction inutilisée, laisser Zin sur
position ON.




Fig. 1


Eingang
Ausgang
Hinweis: Der Dip-Schalter “Zin”
bezieht sich auf eine nicht ver
-
wendete Funktion und ist auf ON
zu belassen.




Abb. 1



Produkt Specifikationer

Mærke: Vimar
Kategori: Modtager
Model: ELVOX 692M

Har du brug for hjælp?

Hvis du har brug for hjælp til Vimar ELVOX 692M stil et spørgsmål nedenfor, og andre brugere vil svare dig


Modtager Vimar Manualer

Vimar

Vimar 20590 Manual

24 Juli 2025
Vimar

Vimar 20590.N Manual

15 December 2024
Vimar

Vimar 20590.B Manual

15 December 2024
Vimar

Vimar 14590 Manual

15 December 2024
Vimar

Vimar 19590.M Manual

15 December 2024
Vimar

Vimar 14590.SL Manual

15 December 2024
Vimar

Vimar 16622.B Manual

15 December 2024
Vimar

Vimar 19590 Manual

15 December 2024
Vimar

Vimar 19581 Manual

15 December 2024
Vimar

Vimar 19590.B Manual

15 December 2024

Modtager Manualer

Nyeste Modtager Manualer

CYP

CYP AU-A220 Manual

30 Juli 2025
Sirus

Sirus I-Amp 8.150T Manual

30 Juli 2025
AER

AER Colourizer 2 Manual

30 Juli 2025
Sirus

Sirus I-Amp 1.300T Manual

30 Juli 2025
PAC

PAC AP4-FD32 Manual

30 Juli 2025
CYP

CYP PUV-1540S-RX Manual

30 Juli 2025
ART

ART USB Dual Pre Manual

29 Juli 2025
SSL

SSL Pure Drive Quad Manual

29 Juli 2025
SSL

SSL Pure Drive Octo Manual

29 Juli 2025
CYP

CYP PUV-1550SRX Manual

29 Juli 2025
