LED Outdoor Luminaires

Wall Mount

120 277- V / 60HzAC

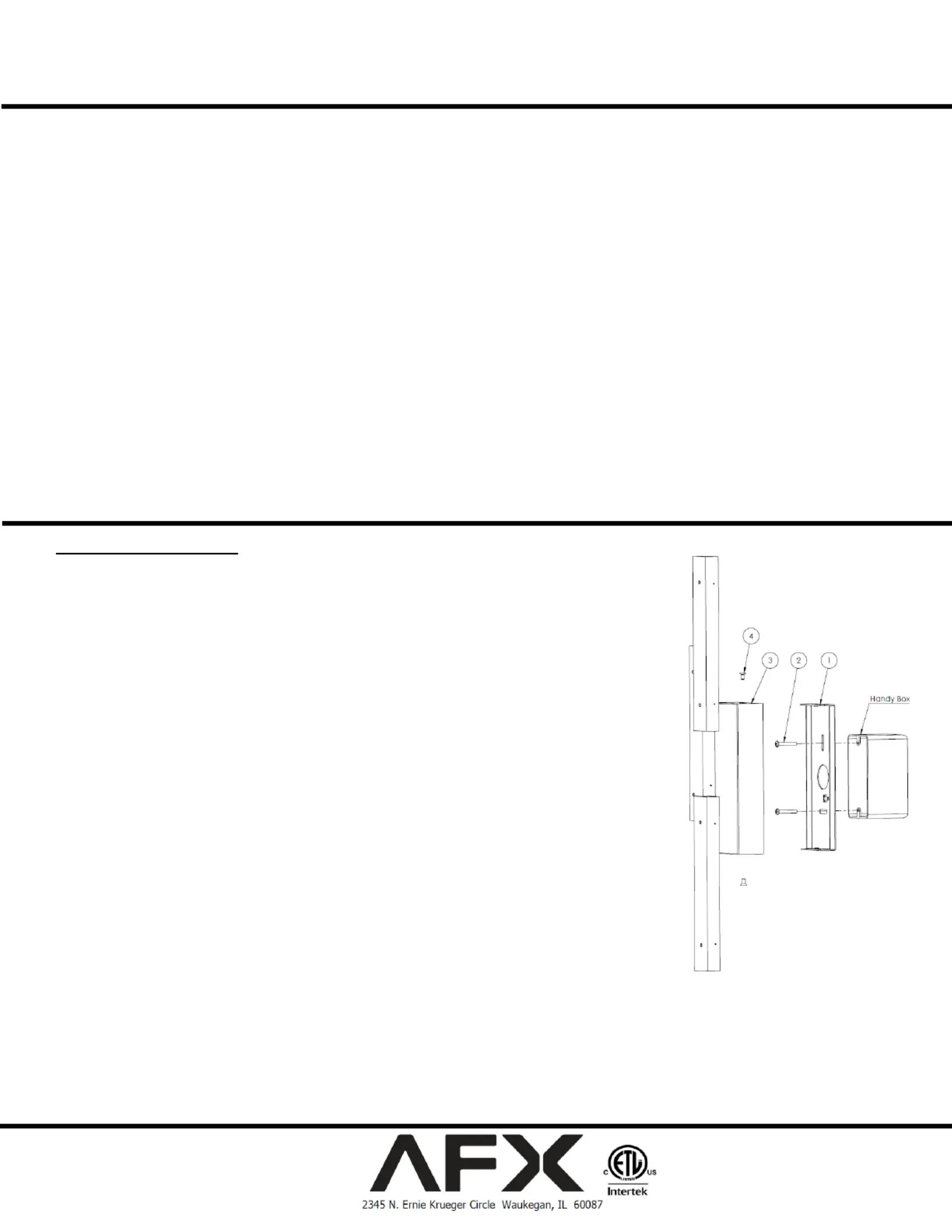

Page 1 of 2 R1 8060399

Model #: IONS032015L30D2SN

Limited Factory Warranty

AFX Inc. hereby warranty that this xture is free from defects in materials and workmanship when installed and used under normal operating conditions for a period of 5

years from date of shipment from factory. This warranty covers all component parts and extends only to replacement of defective xture or components; it does not cover

failure due to improper installation, misuse, mishandling or damage incurred in transit.

Safety Precautions

 Read all safety precautions and installation instructions carefully before installing or servicing this xture. Failure to comply with these instructions could result

in potentially fatal electric shock and/or property damage.

 It is recommended that a qualied electrician perform all wiring. This xture must be wired in accordance with all national and local electrical codes.

 Do not handle any energized xture or attempt to energize any xture with wet hands or while standing on a wet or damp surface or in water.

 This xture is designed for use in a 120- VAC, 60Hz fused circuit only. This xture is compatible with a 0-10V dimmer. 277

 To reduce the risk of electrical shock, and to assure proper operation, this xture must be adequately grounded. To accomplish proper grounding, there must

be a separate ground wire (green) contact between this xture and the ground connection of your main power supply panel.

 This xture is intended to be used for general indoor or outdoor lighting in dry, damp, or wet locations. For wet location, fixture must be mounted 48” above

ground level.

 Disclaimer

Changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment. NOTE:

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules and Canadian ICES-

005 (B) / NMB-005 (B). These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment

generates uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to

radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful

interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the

interference by one or more of the following measures:

• Reorient or relocate the receiver antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

• Consult with the dealer or an experienced radio/TV technician for help.

Any modications to this xture may void the warranty and interfere with the safe operation of the luminaire.

Operation is subject to the following two conditions: (1) this device may not cause interference, and (2) this device must accept any interference, including

interference that may cause undesired operation of the device.

Assembly Instructions

Step 1 Preparing for installation–

A. Disconnect electrical power at fuse or circuit breaker box before installing or servicing any part of this xture.

B. Carefully remove the xture from the carton, remove components from hardware kit.

C. Install mounting bracket (1) to the handy box (not included) using two screws (2) to secure it.

Note: Due to xture width, make sure to use handy box to mount. Standard 4x4 junction box will be too large.

Wiring All wiring must take place inside junction box (not included) –

Caution: Make sure power is off at fuse or circuit breaker box. Check power wires for damage or scrapes. If power

supply wires are within three inches of the LED driver, use wire suitable for at least 90°C (194°F). Most Note:

dwellings built before 1985 have supply wire rated to 60°C. Consult a qualied electrician to ensure correct branch

circuit conductor before installing.

Step 2 Wiring xture –

A. Make all wire connections to appropriate wire. Secure with wire nuts (provided).

B. Connect the green wire from the xture to the supply power source ground wire.

C. Connect the white wire from the xture to the white (N) wire from supply power For none-dimming xture.

source. Connect the black xture wire to the black (L) wire from supply power source. Gray and purple wires are

not to be used and must be individually capped to prevent shorting.

D. - Connect the gray wire from the xture to the dimmer source gray wire. Connect the purple For (0 10V) dimming.

wire from the xture to the dimmer source purple wire. Connect the white wire from the xture to the white (N) wire

from dimming source per dimmer wiring instructions. Connect the black wire from the xture to the black (L) wire

from dimmer supply power source per dimmer wiring instructions.

E. Pull on each wire lead to make sure connections are secure. Make certain no bare wires are Do not mix wires.

exposed outside of wire connectors. Tuck all connections neatly into the junction box.

Step 3 Mounting fixture –

A. Place xture ) over the xture mounting plate (1), aligning the holes on top and bottom. Then use two screws (4(3 )

to secure the xture in place.

Step 4 For wet application –

A. Apply a small amount of silicone (not provided) per manufacturer s instruction around the ’

perimeter of the xture (3) where it contacts with the surface of the wall but not on the bottom.

Step 5 Restore power at fuse or circuit breaker box.–

Luminaires d’extérieur

Monture de luminaire

120 277- VAC / 60Hz

Page 2 of 2 R1 8060399

Model #: IONS032015L30D2SN

Garantie limitée du fabricant

AFX Lighting Inc. garantit ce luminaire contre tout vice de matériau et de fabrication lorsqu’il est installé correctement et utilisé dans des conditions

normales pendant une période de 5 ans à compter de la date de l’achat. Cette garantie couvre tous les composants et se limite au remplacement du

luminaire défectueux ou de ses composants; elle ne couvre pas les pannes consécutives à une installation non conforme, à une mauvaise utilisation, à

une mauvaise manipulation ou à un endommagement pendant le transport.

Précautions de sécurité

 Read attentivement l’ensemble des instructions de sécurité et d’installation avant d’installer ce luminaire ou de procéder à son entretien. Le non

respect de ces instructions pourrait avoir pour conséquence des risques mortels d’électrocution ou endommager le produit.

 Il est recommandé qu’un technicien électrique qualifié installe le câblage. Ce luminaire doit être câblé conformément aux exigences du Code

canadien de l'électricité, des lois provinciales sur les installations électriques et des règlements municipaux.

 Ne manipulez pas un luminaire sous tension et n’essayez pas de le mettre sous tension si vos mains sont mouillées ou si vous êtes sur une

surface mouillée ou dans l’eau.

 Ce luminaire est conçu pour être monté sur un circuit 120- V c.a. 60 277 Hz équipé d'un boîtier de disjoncteurs ou d’un fusible.

 Assurez-vous que la source d’alimentation répond aux exigences de ce luminaire. (Lisez les étiquettes sur le boîtier du luminaire.)

 Pour réduire les risques d’électrocution et pour assurer un fonctionnement convenable, ce luminaire doit être mis à la terre. Pour installer

convenablement la mise à la terre, le luminaire doit être relié au circuit de mise à la terre de votre tableau de distribution à l'aide d’un câble distinct

(vert) ou d’un conduit métallique flexible. L’emplacement de la vis de mise à la terre est clairement indiqué en vert sur le boîtier.

 Ce luminaire est destiné uniquement à être utilisé comme éclairage d’intérieur dans un endroit sec ou device

INSTRUCTIONS DE MONTAGE

Étape 1 –Préparation pour l’installation

A. Coupez l’alimentation électrique avant de procéder à l’installation ou à l’entretien

de tout ou partie de ce luminaire

B. Rettirez le luminaire de l’emballage. Séparez les contenus des sachets de

pièces.

C. lez la traverse (1) sur la boîte de jonction (non comprise) à l'aide de deux Instal

vis (2).

Câblage – Tout le câblage doit être placé à l’intérieur de la boîte de jonction.

Attention : Assurez-vous que l’alimentation est coupée au disjoncteur ou au

fusible. Vériez que les câbles ne sont pas endommagés ou déchirés par

endroit. Utilisez des câble d’alimentation résistant à une température d’au moins

90 °C (194 °F). Remarque: La plupart des habitations construites avant 1985

sont équipées de câbles d’alimentation ne supportant que 60 °C. Prenez conseil

auprès d’un électricien qualifié avant l’installation.

Étape 2 Câblage–

A. Cet appareil ne fonctionnera pas convenablement s’il n’est pas connecté à un

circuit électrique mis à la terre. Si la mise à la terre n'est pas convenablement

effectuée, il existe des risques d’électrocution, de surchauffe, de mauvais

fonctionnement et cela peut réduire la durée de vie des ampoules.

B. Connectez les câbles entre eux de façon appropriée. Sécurisez le câblage en

utilisant les capuchons de connexion (fournis).

C. Connectez le fil vert du luminaire au fil vert du circuit d’alimentation.

D. Le l blanc du luminaire doit être connecté au l blanc (N) de la source

d’alimentation.

E. Le l noir du luminaire doit être connecté au l noir (L) de la source

d’alimentation.

N’intervertissez pas les fils. Tirez sur chaque l pour vous assurer que les

raccordements sont solides. Assurez-vous qu’aucun fil nu n’est visible hors des

raccords. Repoussez bien les raccordements à l’intérieur de la boîte jonction.

Étape Montage du luminaire 3 –

A. Installez le pavillon de recouvrement (3) sur la traverse en alignant les trous de

chaque côté et en y vissant deux vis (4) pour l'arrimer au plafond.

Étape Remettre le courant au fusible ou au boîtier de disjoncteurs4 –.
