Side 1/2

⑥

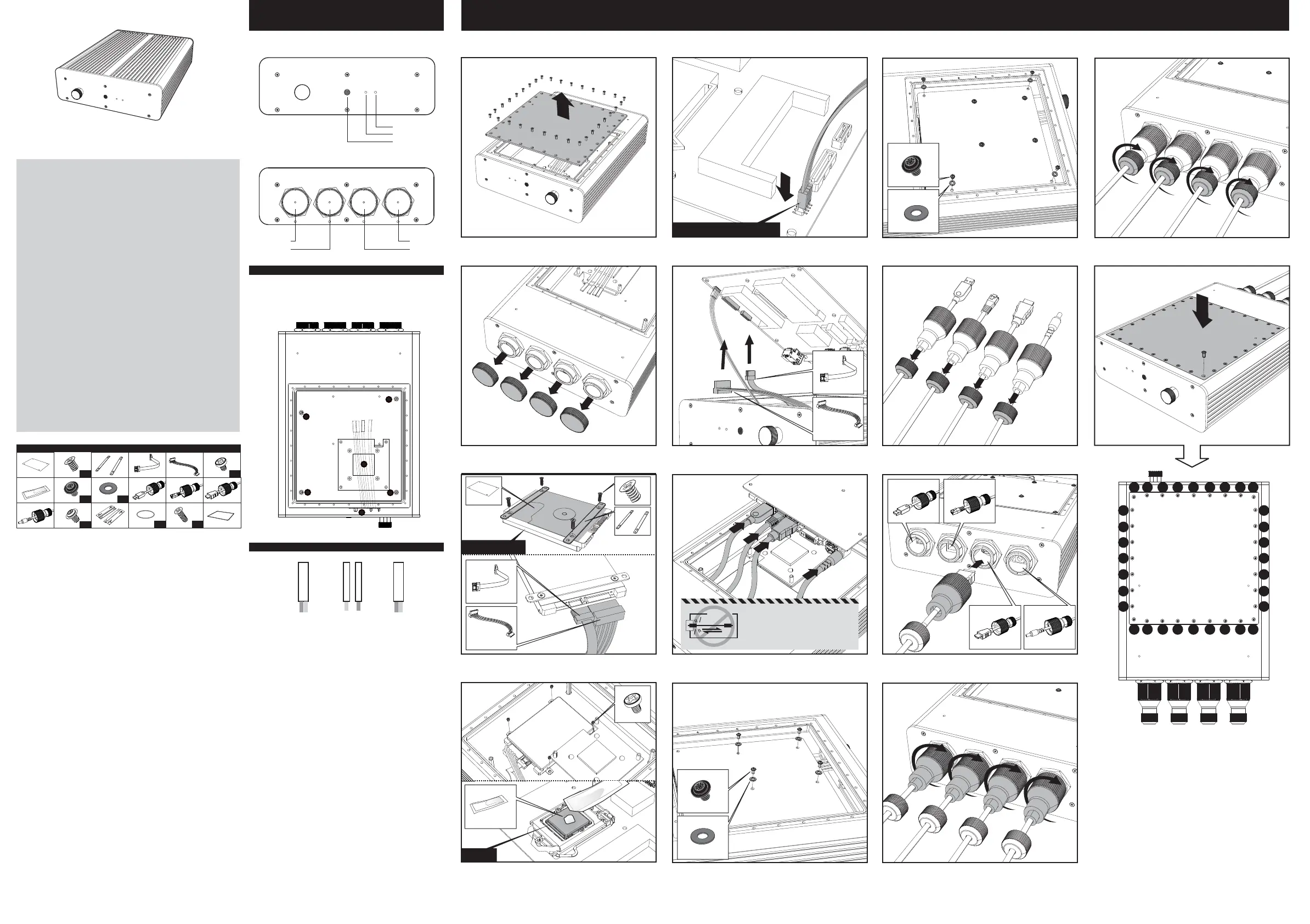

Installation

2015/125140167608 V1

Front and Back panel layout

Internal layout

Internal cable connectors

Connect the case internal cable connectors to the corresponding motherboard

headers.

NOTE : If the connectors are not apparent on the board consult your motherboard

manual. Connecting the panel to the wrong headers may result in motherboard

damage.

Branchez les connecteurs de câble internes du boîtier aux embases de carte mère

correspondantes.

REMARQUE : Si les connecteurs ne sont pas apparents sur la carte, consultez le

manuel de votre carte mère. Si vous connectez le panneau aux mauvaises embases

cela risque

d’endommager la carte mère.

Schließen Sie die Gehäuseinternen Kabel-Anschlüsse an die entsprechenden

Motherboard-Anschlüße.

HINWEIS: Wenn die Anschlüsse auf dem Motherboard nicht ersichtlich sind,

schauen Sie bitte in ihren Motherboard-Handbuch nach. Ein Anschluss des Panels

an die falschen

Anschlüße kann dazu führen, dass das Motherboard beschädigt wird.

Conecte los conectores de los cables del interior de la carcasa en los

correspondientes cabezales de la placa base.

NOTA: Si los conectores no aparecen en la placa, consulte el manual de la placa

base La conexión del panel en los cabezales equivocados podría dañar la placa base.

Conecte os cabos internos do gabinete, nas entradas correspondentes da

placa-mãe.

NOTA : No caso das entradas não estarem marcadas na placa-mãe, consulte o

manual da mesma. Conectar os cabos numa entrada errada, pode danificar a

placa-mãe.

ご使用になるマザーボードのマニュアルを参照しケースの各コネクタケーブル

を接続します。

注:間違ってマザーボードに接続するとマザーボードに損傷を与える恐れがあ

ります。必ず、ご使用になるマザーボードのマニュアルをご確認ください。

根据圖示說明,將机箱線材插在相對應的端子上。

注意: 如果在主板上沒看到相對應的端子,請參考主板之使用說明。如果線材接錯,

有可能造成主板損坏。

Power LED

Hard Drive LED

Power Switch

Network

Power

HDMI

USB

󱤨Front panel PCB

󱤩M/B mounting standoffs

󱤪Aluminium heatsink for heat transfer

User manual

Product Code: A-ITX22-A1B / A-ITX22-M1B

① HDD protective film ② 2.5” HDD / SSD screw (M3) ③ 2.5” HDD / SSD mounting bracket

④ SATA cable ⑤ Power cable ⑥ HDD mounting bracket screws (6-32#)

⑦ Thermal compound ⑧ Screws for motherboard (black / M3) ⑨ Washer ⑩ USB cable

⑪ Ethernet cable ⑫ HDMI cable ⑬ Power cable ⑭ Mount bracket screws (silver / M3)

⑮ Mount bracket ⑯ Cable leakproof seal (spare part) ⑰ Back plate screw (spare part)

⑱ Back plate leakproof seal (spare part)

① Film protecteur de disque dur ② Vis de disque dur / SSD 2,5” (M3)

③ Support de fixation de disque dur / SSD 2,5” ④ Câble SATA ⑤ Câble d'alimentation

⑥ Vis du support de fixation de disque dur (6-32#) ⑦ Composé thermique

⑧ vis pour carte mère (Noir / M3) ⑨ Rondelle ⑩ Câble USB ⑪ Câble Ethernet

⑫ Câble HDMI ⑬ Câble d'alimentation ⑭ Vis pour Montage (argent / M3)

⑮ Montage ⑯ Joint étanche de câble (pièce de rechange)

⑰ Vis de plaque arrière (pièce de rechange)

⑱ Joint étanche de plaque arrière (pièce de rechange)

① HDD-Schutzfilm ② 2.5” HDD/SSD Schrauben (M3) ③ 2,5” HDD/SSD-Befestigungsbüge

④ SATA Kabel ⑤ Netzkabel ⑥ Schrauben für den HDD-Befestigungsbügel (6-32#)

⑦ Wärmeleitpaste ⑧ Schrauben für das Motherboard (schwarz / M3) ⑨ scheiben

⑩ USB-Kabel ⑪ Ethernet-Kabel ⑫ HDMI-Kabel ⑬ Stromkabel

⑭ Montagehalterung Schrauben (Silber / M3) ⑮ Montagehalterung

⑯ Kabel wasserdichtes Siegel (Ersatzteil) ⑰ Schraube für Rückplatte (Ersatzteil)

⑱ Rückplatte wasserdichtes Siegel (Ersatzteil)

① película protetora para o HD ② Parafusos para HD e SSD (M3)

③ suporte de fixação para HD e SSD ④ Cabo SATA ⑤ Cabo de energia

⑥ parafusos de fixação do HD (6-32#) ⑦ Pasta térmica

⑧ parafusos para placa-mãe (negro / M3) ⑨ Arruela

⑩ cabo de dados USB ⑪ Cabo de rede ⑫ cabo de HDMI ⑬ Cabo de força

⑭ Parafusos para suporte de montagem (prata / M3) ⑮ suporte de montagem

⑯ Anel de vedação para cabo (reposição) ⑰ Parafusos (reposição)

⑱ Backplate de vedação (reposição)

① Película protectora para HDD ② tornillos para HDD/SDD de 2,5” (M3)

③ Soporte de montaje para HDD/SDD de 2,5” ④ Cable SATA ⑤ Cable de corriente

⑥ tornillos del soporte de HDD (6-32#) ⑦ Compuesto térmico

⑧ tornillos para la placa base (negro / M3) ⑨ Arandela ⑩ Cable USB ⑪ Cable Ethernet

⑫ Cable HDMI ⑬ Cable de corriente ⑭ tornillos de bracket de la montura (plata / M3)

⑮ bracket de la montura ⑯ Aislante de cable a prueba de fugas (repuesto)

⑰ Tornillo de la placa posterior (repuesto)

⑱ Aislante a prueba de fugas para la placa posterior (repuesto)

①HDD保護フィルム②2.5”HDD/SSD用ネジ(M3)③2.5”HDD/SSD取付ブラケット

④SATAケーブ⑤電源ケーブ⑥HDD取付ブラケット用ネジ(6-32#)

⑦サーマルグリース⑧マザーボード用ねじ(黒/M3) ⑨ワッシャー⑩USBケーブル

⑪イーサネットケーブル⑫HDMIケーブル⑬電源ケーブル

⑭マウントブラケット用ネジ (銀 / M3) ⑮マウントブラケット

⑯ケーブル用漏れ止めシール（スペア部品）⑰バックプレート用ネジ（スペア部品）

⑱バックプレート用漏れ止めシール（スペア部品）

① 硬盤保護膠片 ② 2.5" HDD/SSD 螺絲 (M3) ③ 2.5" HDD/SDD 安裝架

④ SATA 線 ⑤ 電源線 ⑥ 硬盤安裝架螺絲 (6-32#) ⑦ 導熱膏 ⑧ 主板螺絲 (黑 / M3)

⑨ 華司片 ⑩ USB線材 ⑪ 網路線材 ⑫ HDMI線材 ⑬ 電源線材

⑭ 安裝支架螺絲 (銀 / M3) ⑮ 安裝支架 ⑯ 線材防水膠圈 (備品）

⑰ 背板螺絲 (備品）⑱ 背板防水膠圈 (備品）

CAUTION

Electrostatic discharge (ESD) can damage system components. If an ESD-controlled workstation is not

available, wear an antistatic wrist strap or touch an earthed surface before handling any PC components.

WARNING

Please be careful when unpacking and setting up this product as metal edges can cause injury if not

handled with care.

ATTENTION

Une décharge électrostatique (ESD) risque d’endommager les composants du système. Si vous ne disposez

pas d’une station de travail avec protection contre l’ESD, portez un bracelet antistatique ou touchez une

surface reliée à la terre avant de manipuler les composants de l’ordinateur.

AVERTISSEMENT

Faites attention lors du déballage et de l’installation de ce produit car il comporte des coins métalliques

coupants qui risquent de vous blesser s’ils ne sont pas manipulés avec soin.

Vorsicht

Elektrostatische Entladungen (ESD – Electrostatic discharge) kann

Systemkomponenten beschädigen. Sollte ein ESD geschützter Arbeitsplatz nicht vorhanden sein, tragen

Sie ein antistatisches Armband or berühren Sie eine geerdete Oberfläche bevor Sie mit den Arbeiten am

Computer beginnen.

Warnung

Seien Sie vorsichtig beim Auspacken und beim Aufbau dieses Produktes. Scharfe Metallkanten könnten

Verletzungen hervorrufen wenn ohne die nötige Vorsicht vorgegangen wird.

CUIDADO

Descargas electrostáticas (ESD) pueden dañar los componentes de su sistema.

Si no puede disponer de una estación de trabajo libre de electrostática, use una muñequera antiestática o

toque una superficie que haga tierra antes de manipular los componentes del ordenador.

PELIGRO

Por favor sea cuidadoso cuando desempaquete y ensamble este producto. Los filos de metal pueden

causarle cortes o heridas si no son manipulados adecuadamente.

CUIDADO

Descargas Eletroestáticas (ESD) podem danificar componentes do PC. Caso não tenha uma bancada

específica disponível, utilize uma pulseira anti-estática ou toque uma superfície aterrada antes de

manusear qualquer componente.

ATENÇÃO

Por favor tenha cuidado ao desembrulhar e montar este produto, as extremidades de metal podem

machucar, caso o mesmo não seja manuseado com cuidado.

注意

静電気放電（ESD）は電子部品・機器に損傷を与えることがあります。

本製品の取付け作業を行う前に、必ず静電気除去作業を行ってください。

静電気防止袋もしくは静電気防止用ストラップを着用して、取付け作業を行ってください。

警告

金属の角（エッジ）部分でケガをする恐れがありますので、

本製品を開梱後、セットアップする際には、くれぐれも十分ご注意ください。

注意

靜電放電(ESD)可能會損壞系統元件。請使用低ESD工作站。若無法取得此類工作站，請先穿戴防靜電脘帶或

碰觸地表面，再拿取任何電腦組件。

警告

開箱及安裝中請小心取用，避免被金属邊緣割傷。

Cable opening with cap

④

Contents

①

③

⑪

⑬

⑭

⑮ ⑯

⑤

⑨ ⑩

⑧

②

⑦

⑫

⑰

⑱

1 5

⑧

⑨

⑧

⑨

x4 x32

x8 x8

②

③

2.5” HDD/SSD

Internal cable connectors

①

CPU

⑦

Power cable

⑬

⑪

Network cable

⑩

USB cable

⑫

HDMI cable

Please tighten the screw in the sequence above to achieve

the best and optimum waterproof result.

Serrez les vis dans la séquence ci-dessus pour obtenir le

meilleur résultat et une étanchéité optimale.

Bitte ziehen Sie die Schraube in der oben gezeigten

Reihenfolge an, um das beste und optimale wasserdichte

Ergebnis zu erzielen.

Por favor, aperte os parafusos conforme a sequência acima,

para que tenha uma melhor proteção à prova d' água.

Apriete el tornillo en la secuencia mostrada para conseguir el

resultado óptimo de impermeabilidad.

最大の防水性を確保するため、上記の手順に従ってネジをしっ

かり締めてください。

請依圖示依序鎖緊所有螺絲以達到最佳防水效果。

1 21 13 29 7 31 15 23 3

4 24 16 32 8 30 14 22 2

④

⑤

POWER LED+

POWER LED-

Power LED

connectors

H.D.D LED

HDD

activity LED

POWER SW

2-pin Power

switch connector

④

⑤

* Do not drag the

internal cables
