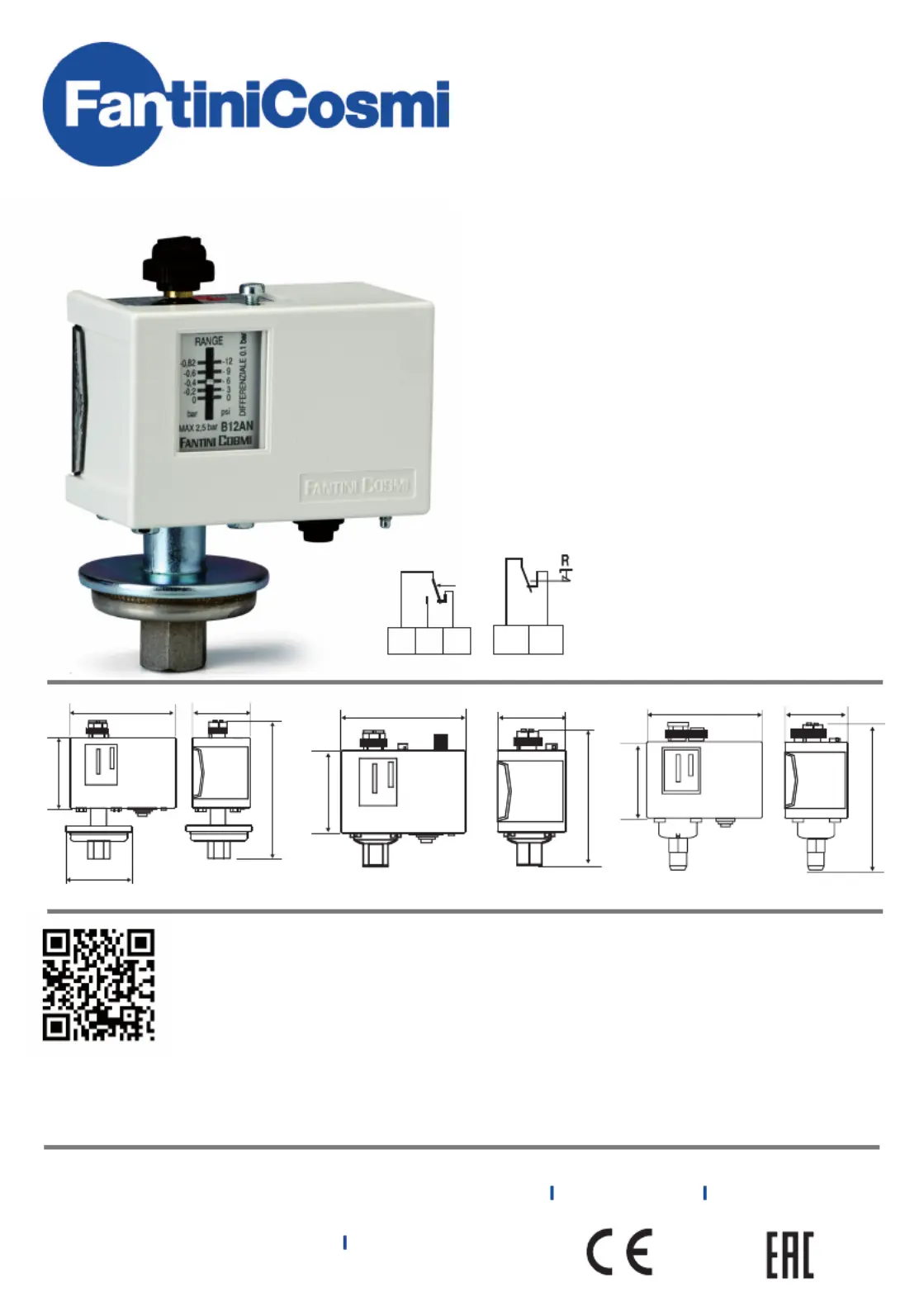

Side 1/4

118

B11AN

B12AN-BN-MN

B13BN-CN

FANTINI COSMI S.p.A.

Via dell’Osio, 6 20090 Caleppio di Settala, Milano - ITALY Tel. +39 02 956821 | Fax +39 02 95307006 | info@fantinicosmi.it

SUPPORTO TECNICO: supportotecnico@fantinicosmi.it

EXPORT DEPARTMENT: Ph +39 02 95682229

| export@fantinicosmi.it

www.fantinicosmi.com

Scarica la Dichiarazione di Conformità CE e il Certicato PED di questo prodotto direttamente dal nostro sito

internet www.fantinicosmi.com

Download the CE declaration and the PED certicate for this product from our web site www.fantinicosmi.it

Descargue la Declaración de Conformidad CE y el Certicado PED de este producto directamente desde

nuestro sitio web: www.fantinicosmi.com

Téléchargez la Déclaration de Conformité CE et le Certicat PED de ce produit directement sur notre site

Internet: www.fantinicosmi.com

Laden Sie die CE-Konformitätsbescheinigung und das PED-Zertikat für dieses Produkt direkt

von unserer Webseite: www.fantinicosmi.com

Скачайте Декларацию о соответствии CE и PED сертификат этого продукта непосредственно

с нашего сайта: www.fantinicosmi.com

B12MN

0497

5679854

4 2

1 2

115

88 49

COD. RIARMO SCALA DIFFERENZIALE* PRESSIONE MAX

ELEMENTO SENSIBILE

TEMPERATURA MAX

FLUIDO CONTROLLATO

ATTACCO

G 1/4

ELEMENTO

SENSIBILE

B11AN automatico 0,15÷1 bar 0,1 bar 20 bar 120 °C femmina memb inox

B12AN automatico -0,82÷0 bar 0,1 bar 2,5 bar 120 °C femmina memb inox

B12BN automatico 0,2÷2 bar 0,1÷0,5 bar 4 bar 120 °C femmina memb inox

B12MN manuale 1÷5 bar 0,6 bar 9 bar 120 °C femmina memb inox

B13BN automatico 0,3÷4 bar 0,1÷0,5 bar 6 bar 100 °C maschio soffietto lega rame

B13CN automatico 1÷10 bar 0,3÷1,5 bar 16 bar 100 °C maschio soffietto lega rame

PRESSOSTATI-IDROSTATI-VUOTOSTATI

PRESSURE SWITCHES-HYDROSTATS-VACUUM SWITCHES

INSTALLAZIONE

- Installazione diretta su ramo.

- Nel caso siano utilizzati come pressostati di controllo,

verificare che la pressionedel circuito non superi il valore

max sopportato dell’elemento sensibile.

- Nel caso di fluidi con una temperatura superiore alla

massima indicata, raccordare il pressostato alla tubazione

interponendo un tubetto metallico avvolto a spirale per

consentire la dispersione del calore.

- Possibilità fissaggio su staffa metallica, tranne per le

versioni in custodia stagna.

FUNZIONAMENTO

- All’aumento della pressione: apre 1-2 chiude 1-4.

- Nel pressostato con blocco e reinserzione manuale a

massima pressione, la reinserzione potrà avvenire quando

la pressione sarà al di sotto del valore impostato sul

differenziale.

CARATTERISTICHE

- Telaio metallico.

- Interruttore in commutazione con contatti in lega di

argento.

- Coperchio in materiale termoplastico antiurto

- Uscita collegamenti con passacavo in PVC.

- Grado di protezione IP40

- Rispondente alle norme EN 60947-1, EN 60947-5-1.

- Tmax corpo pressostato 60°C

CARATTERISTICHE ELETTRICHE

Tensione nominale d’isolamento Ui 415V~

Corrente nominale di servizio continuativo Ith 16A

Corrente nominale d’impiego Ie: 220V- 380/415V~

Carico resistivo AC-1 - 16A

Carico induttivo AC-3 - 6A

Corrente continua DC-13 0,2A -

INSTALLATION

- Direct installation on the pipe.

- If used as control pressostats, check that max. pressure

does not exceed the max. sensing element pressure (see

the table below)

- In case of fluid temperatures higher than the maximum

allowed, connect the pressure switch to the pipe by

inserting a metallic spiral between the pressure switch

and the pipe to facilitate heat dispersion.

- Possibility of mounting on metallic clamp, exept for the

waterproof casing versions.

OPERATION

- When pressure increases: 1-2 opens, 1-4 closes.

- In the pressure switch with blocking and manual reset

at maximum pressure, the reset takes place when the

pressure is below the value set on differential.

*Il differenziale va sottratto al valore di scala .

* The differential value shall be deducted from the range value

CHARACTERISTICS

- Metallic frame.

- Change-over switch with silver alloy contacts.

- Cover in shockproof thermoplastic material.

- Output connections with PVC cable gland.

- Protection degree IP40.

- Complies with EN 60947-1, EN 60947-5-1.

- Pressure switch body admissible temperature: 60°C.

ELECTRIC CHARACTERISTICS

Rated insulation voltage Ui 415V~

Continuous duty rated current Ith 16A

Working rated current Ie: 220V- 380/415V~

Resistive load AC-1 - 16A

Inductive load AC-3 - 6A

Direct current DC-13 0,2A -

COD. RESET RANGE DIFFERENTIAL* SENSITIVE ELEMENT

MAX. PRESSURE

MAX.TEMPERATURE

CONTROLLED FLUID

CONNECTION

G 1/4

SENSITIVE

ELEMENT

B11AN automatic 0,15÷1 bar 0,1 bar 20 bar 120 °C female memb.inox

B12AN automatic -0,82÷0 bar 0,1 bar 2,5 bar 120 °C female memb.inox

B12BN automatic 0,2÷2 bar 0,1÷0,5 bar 4 bar 120 °C female memb.inox

B12MN manual 1÷5 bar 0,6 bar 9 bar 120 °C female memb.inox

B13BN automatic 0,3÷4 bar 0,1÷0,5 bar 6 bar 100 °C male copper bellow

B13CN automatic 1÷10 bar 0,3÷1,5 bar 16 bar 100 °C male copper bellow
