Side 1/8

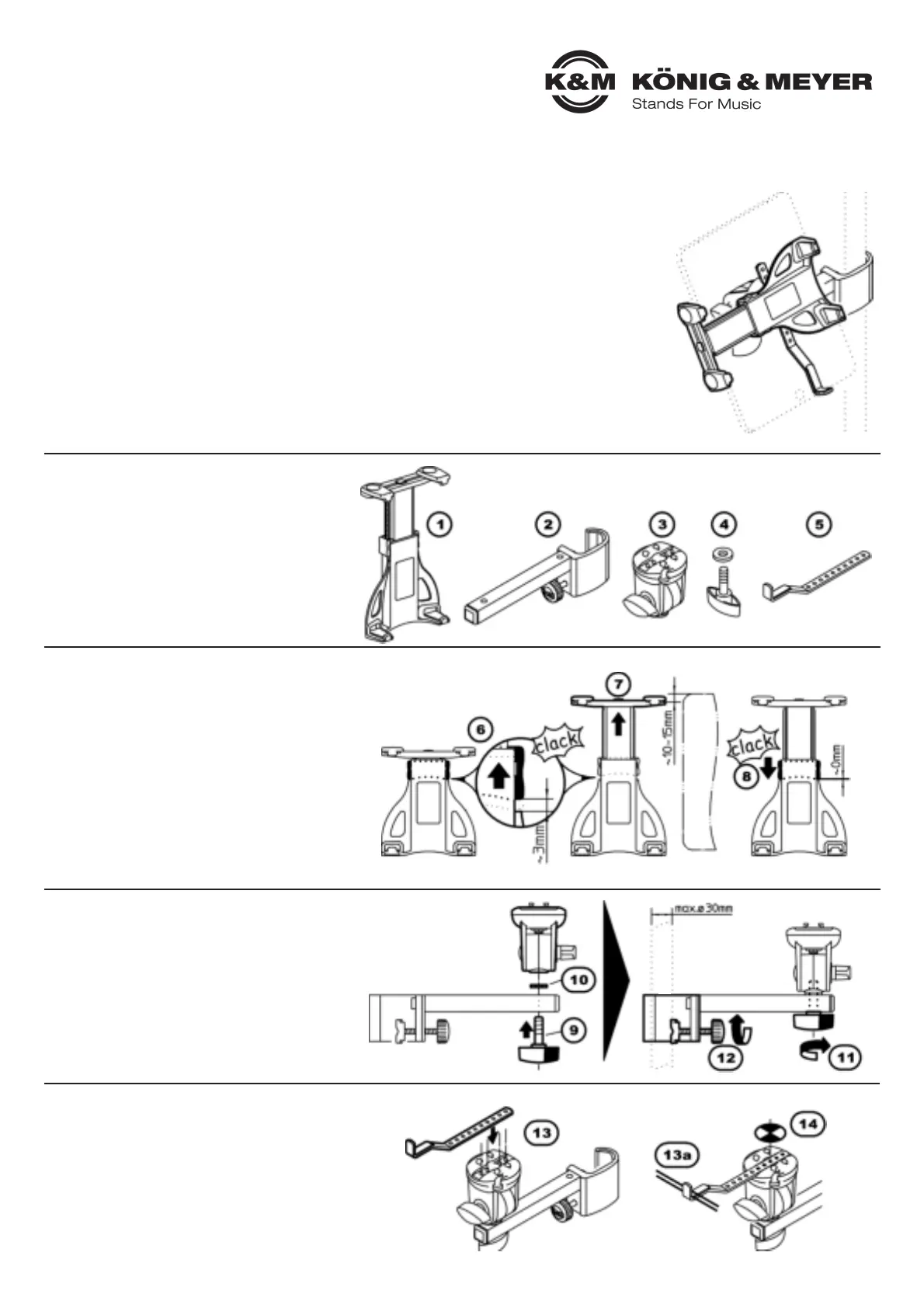

AUFSTELLANLEITUNG (A-I)

19740 Tablet PC Halter

- Flexibel und stabil! Ihr Tablet wird wunderbar in Szene gesetzt.

- Die Halterung garantiert eine effektive und sichere Montage von

- Tablet-PCs von 6 bis 10,1" Bildschirmgröße

- Übergreifende Klemmbacken mit integrierter Moosgummiauflage sorgen für

- sicheren Halt, eliminieren Vibrationsgeräusche und schützen das Tabletgehäuse

- Gleichermaßen geeignet für Bühne, Heim und Studio

- Mit großzügig dimensionierter Klammer für sicheren Halt an Rohren von ø 11 - 30 mm

- Mit Verstellmöglichkeiten die keine Wünsche offenlassen:

- Tabletgröße, Neigungswinkel, Ausrichtung, Hoch/Querformat: alles flexibel einstellbar

SICHERHEITSHINWEISE

- geeignete Stative verwenden - das setzt voraus: Standfestigkeit, Tragkraft sowie Rohrø 11-30 mm

- z.B. K&M-Stative 118/1, 11888, 11889, 199, 200, 21020, 21090, 210/6, 210/8 etc.

- das Tablet sorgfältig in der Halterung befestigen und auf sicheren Sitz prüfen

- Halterung umsichtig handhaben; v.a. bei Änderungen der Einstellungen

- (Neigung, Format und Ausrichtung) ist auf sicheren Halt des Tablets zu achten

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert

Sie über alle wich tigen Schritte bei Aufbau und Handhabung. Wir empfehlen, sie auch für den

späteren Gebrauch aufzubewahren.

A STATIV VORBEREITEN

A(s.o.: Sicherheitshinweise)

B BAUGRUPPEN des 19740 ZURECHTLEGEN

B 1 Tablet-Halterung

B 2 Haltearm mit Klammer (für Rohr-ø 30 mm max.)

B 3 Schwenkgelenk

B 4 Flügelschraube mit Gummischeibe

B 5 Sicherungswinkel

C TABLET-HALTERUNG VOREINSTELLEN

C 6 Stellen Sie sicher, dass der "große Riegel"'

C 6 ausgerastet ist, was an dem 3 mm-Spalt zu

C 6 erkennen ist (s.Abb.)

C 6 Dazu den "großen Riegel" mit etwas Kraft nach

C 6 oben schieben. Das Ausrasten bewirkt ein

C 6 deutlich hörbares Geräusch.

C 7 Oberen Bügel herausziehen:

C 7 das Innenmaß zwischen den Haltebügeln

C 7 sollte ca.10-15 mm kleiner sein als die Höhe bzw.

C 7 Breite des Tablet-PC.

C 8 "Großen Riegel" wieder nach unten schieben

C 8 (auf hörbares Einrastgeräusch achten)

D HALTEARM MIT SCHWENKGELENK VERBINDEN

D 19 Flügelschraube von unten durch Bohrung des

D 19 Haltearmes stecken,

D 10 Gummischeibe über Gewinde schieben

D 11 Flügelschraube in Schwenkgelenk eindrehen

D 12 Klammer des Haltearms an Stativrohr halten und

D 12 durch Anziehen der Rändelschraube befestigen.

E SICHERUNGSWINKEL EINSETZEN

E 13 Sicherungswinkel in die entsprechende

E 13 Aussparung des Schwenkgelenks einlegen.

E 13 Und zwar so, dass der seitliche Anschlag

E 13 am Tablet-PC anliegt (13a)

E 14 Wichtig:

E 14 Der Tablet-PC sollte mittig ausgerichtet sein

E 14 (siehe Punkte 28 und ),29

E 14 ggf. Position des Sicherungswinkels korrigieren.

Tablet PC

Stativrohr

19740 Tablet PC Halter

AUFSTELLANLEITUNG (A-I)

Fortsetzung

F TABLET-HALTERUNG BEFESTIGEN

F 15 Tablet-Halterung auf die 4 Haken des

F 15 Schwenkgelenk setzen

F 16 Anschließend die Halterung bis zum

F 16 Anschlag Richtung feste Haltebügel

F 16 schieben (auf hörbares Einrastgeräusch

F 16 achten)

G TABLET-PC IN HALTERUNG EINSETZEN

G 17 "Kleinen" Riegel bis zum Anschlag

G 17 nach oben schieben (Rastgeräusch!)

G 17 - dadurch kann der Arm gegen eine

G 17 Federkraft nach oben bewegt werden

G 18.a Halterung mit einer Hand festhalten...

G 18.b ...Tablet-PC mittig an den oberen

G 18.b Klemmbacken ansetzen und so weit

G 18.b hoch schieben bis der...

G 18.c ...Tablet-PC auch an den untern Klemm-

G 18.c backen vollends eingelegt werden kann

G 19 die Federkraft des Armes drückt den

G 19 Tablet-PC in die vier Moosgummiauflagen

G 19 der Klemmbacken

G 20 BEACHTE:

G 20 Der Tablet-PC soll am Sicherungswinkel

G 20 anliegen. Je nach Größe des Tablet-PCs

G 20 muss die Position des Sicherungswinkel

G 20 korrigiert werden. Siehe I 25 26 28 29, & , .

G 21 "Kleinen Riegel" nun nach unten

G 21 schieben (Rastgeräusch!) - damit sind

G 21 die oberen Klemmbacken wieder arretiert

H TABLET-PC AUS HALTERUNG ENTNEHMEN

H 22 "Kleinen Riegel" wieder nach oben

H 22 schieben - dadurch ist der Auszug entsperrt

H 23 Tablet-PC nehmen und damit oberen

H 23 Haltebügel hochdrücken

H 24 Tablet-PC unten herausklappen und

H 24 entnehmen

I DEMONTAGE (Abb.re.)

I (z.B. bei Anpassung des Sicherungwinkels 5)

I 25 Verriegelung zwischen Tablet-Halterung

I 25 und Schwenkgelenk lösen:

I 25.a Hebel nach unten drücken und halten

I 25.b Tablet-Halterung bis zum Anschlag

I 25.b ca.6 mm nach oben schieben

I 25.c Tablet-Halterung abheben

I 26 Sicherungswinkel entnehmen

I 27 Bei Bedarf kann durch Entfernen der Flügel-

I 27 schraube auch der Arm vom Schwenkgelenk

I 27 getrennt werden

I DEMONTAGE
