INSTALLATION INSTRUCTIONS

For Technical Support: www.panduit.com/resources/install_maintain.asp

V00029TE

Page 1 of 8

FlexFusion Air Dam Seal Kits

Part Number(s) : XG-ADS6*, XG-ADS7*, & XG-ADS8*

Utility Knife

Tool List:

8mm Wrench

Air Dam

Seal Kit

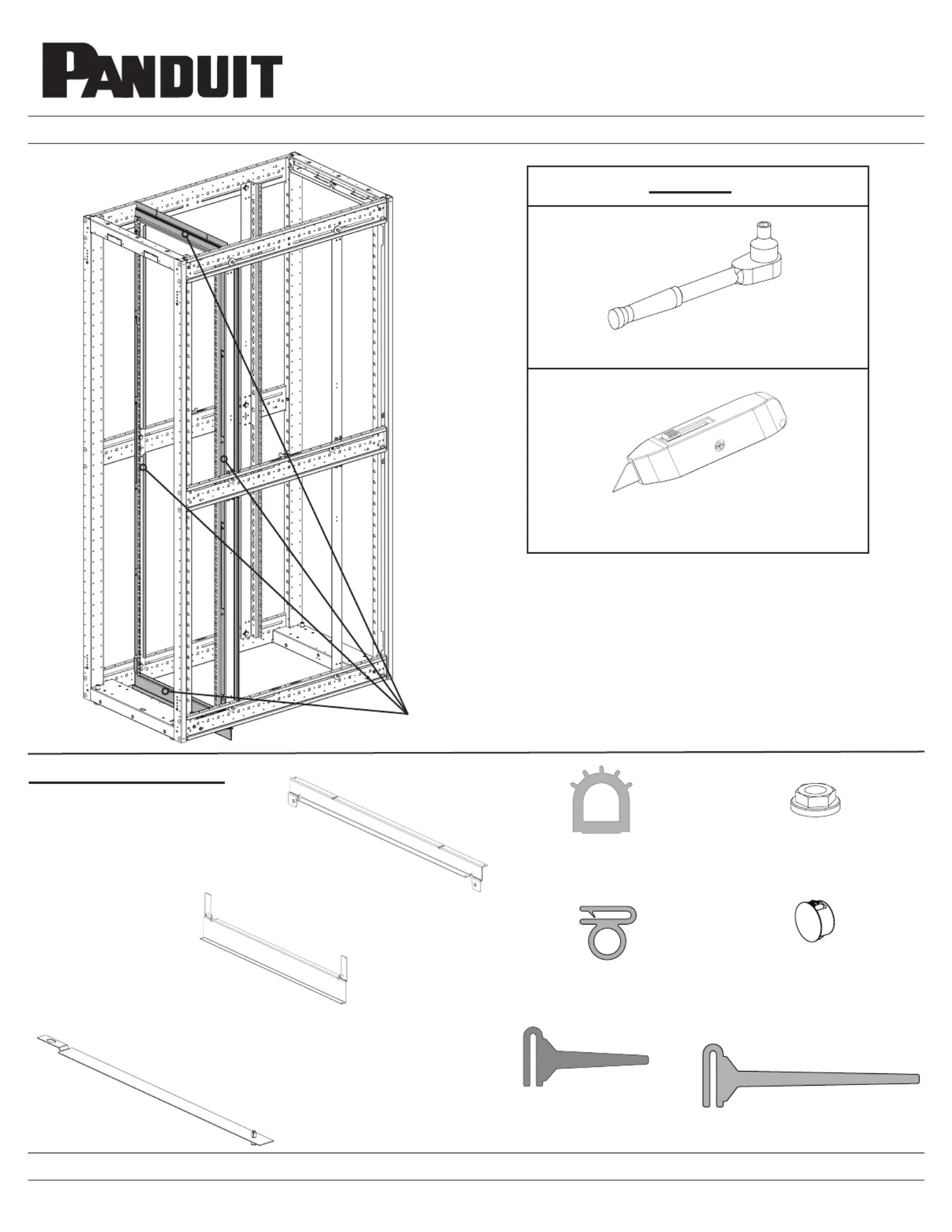

Components Included

Top Horizontal Air Dam

Qty. 1

Bottom Horizontal Air Dam

Qty: 1

Finger Covers

Qty: 14 5RU covers &

10 8RU covers

Only included with part #

XG-ADS6*

1” X 7/8” Bulb Seal

Qty: 4

3/8” Bulb Seal

Qty: 2

1” Flap Seal

(1) Middle section

(2) 120mm End sections

1.75” Flap Seal

Qty: 1

M5x0.8 Hex Nut

Qty: 4

Locking Panel Plug

Qty: 2

Only included with part #’s

XG-ADS7* & XG-ADS8*

INSTALLATION INSTRUCTIONS

For Technical Support: www.panduit.com/resources/install_maintain.asp

V00029TE

Page 2 of 8

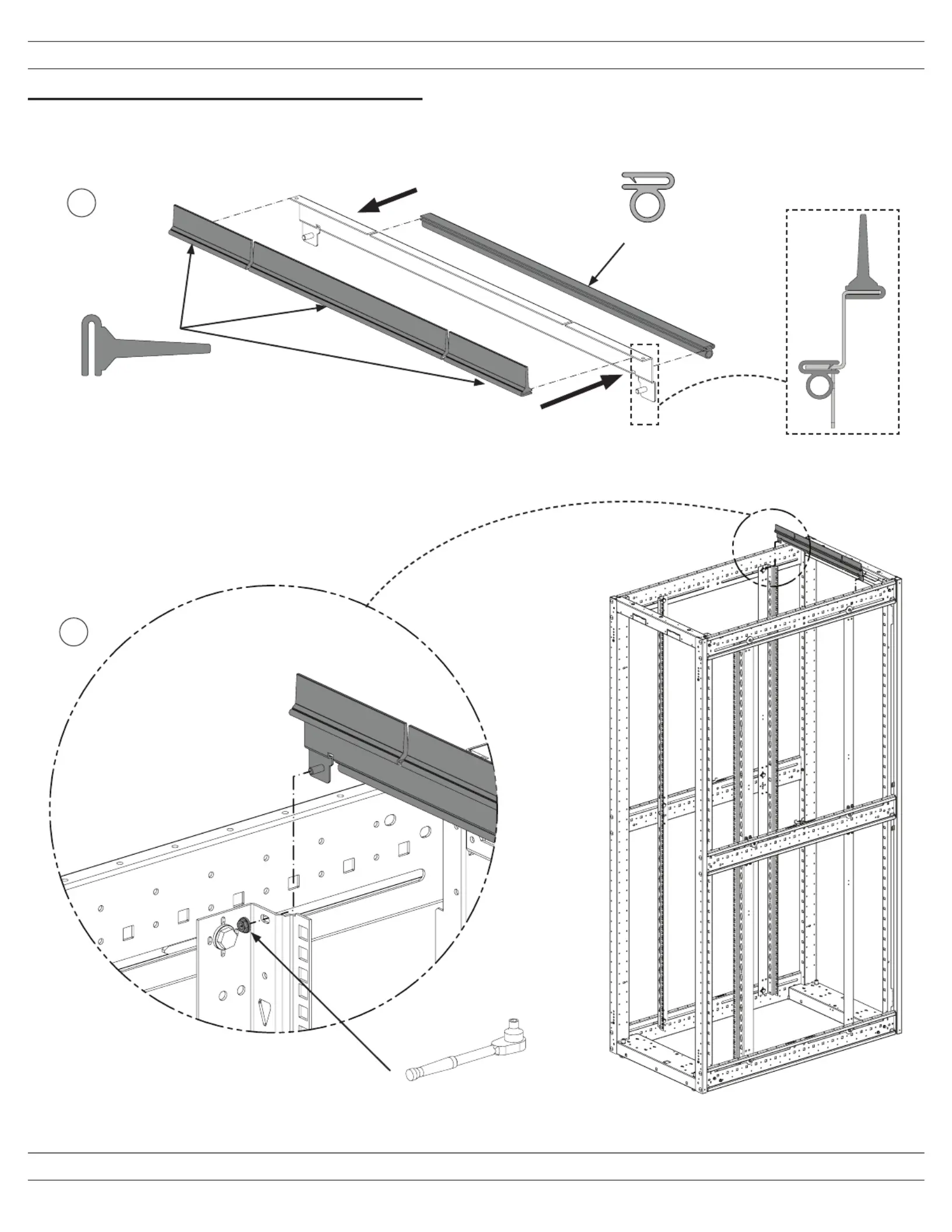

• Attach (1) 3/8” Bulb Seal & (3) 1” Flap Seals to the Top Horizontal Air Dam

• Install Top Horizontal Air Dam & secure with (2) M5x0.8 Hex Nuts

3/8” Bulb Seal

1” Flap Seal

(1) Middle section

(2) 120mm End sections

Section View

Install Top Horizontal Air Dam & Seals

(2) M5x0.8 Hex Nut

8mm Wrench

2 places - both ends

Produkt Specifikationer

Mærke:	Panduit
Kategori:	Ikke kategoriseret
Model:	FlexFusion XG-ADS8W
Type:	Tætningssæt til luftspjæld
Bredde:	800 mm
Antal pr. pakke:	1 stk
Produktfarve:	Hvid
Bæredygtighedscertifikater:	RoHS
Overholdelse af bæredygtighed:	Ja
