Bedienungsanleitung

ROXXY

Smart Control Program Card

No. 85731000

No. 85732000

ROXXY

Smart Control Programm Card. Optionales Zubehör

zur Parameter-Einstellung der ROXXY

- Smart Reglerserie.

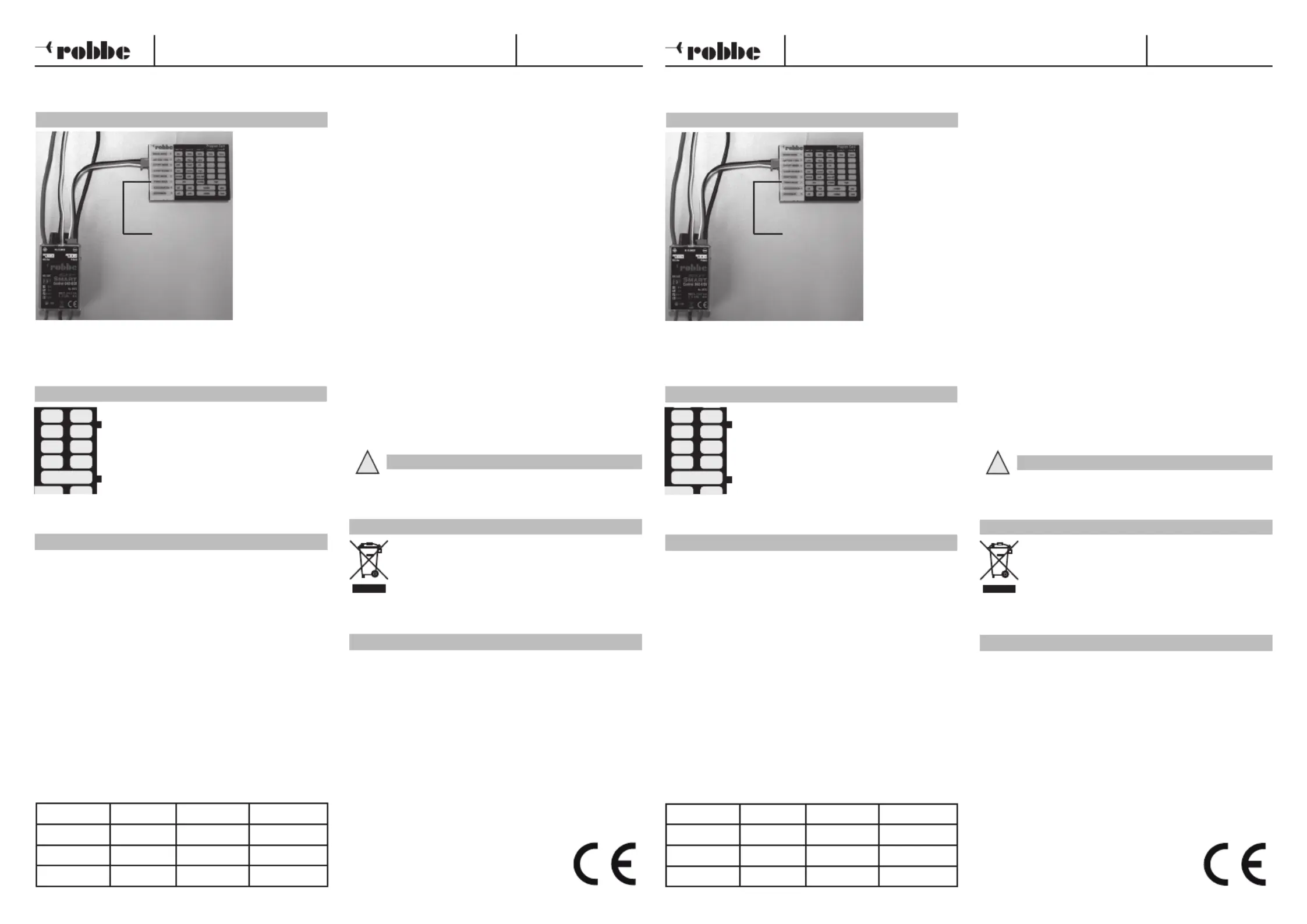

Anschluss

Schließen Sie die

Program Card mit

dem im Lieferum-

fang enthaltenen

V e r b i n d u n g s -

kabel am Fahrt-

regler (P.CARD

Anschluss) an.

Siehe Bild.

Schliessen Sie

den Fahrtregler

am Fahrakku an.

Alternativ befindet

sich an der Pro-

Bedienung

Seitlich an der Program Card befinden sich

zwei Taster, mit welchen die Einstellungen

geändert werden.

Durch Drücken des oberen Tasters wird der

Parameter und mit dem unteren die Ein-

stellung gewählt. Eine Veränderung wird

automatisch gespeichert. Um die Werksein-

hoch

langsamittel

Akkutyp Niedrig Mittel Hoch

LiPo

3,0V 3,1V 3,2V

NiCd/ NiMH

25% 50% 60%

LiFe

2,5V 2,8V 2,9V

Dieses Symbol bedeutet, dass elektrische und elektro-

nische Geräte am Ende ihrer Nutzungsdauer vom Haus-

müll getrennt, entsorgt werden müssen. Entsorgen Sie das

Gerät bei Ihrer örtlichen, kommunalen Sammelstelle oder

Recycling-Zentrum. Dies gilt für alle Länder der Europä-

ischen Union sowie in anderen Europäischen Ländern mit separatem

Sammelsystem.

- Achten Sie darauf, daß die max. Spannung von 8,4 V

nicht überschritten wird.

- Spannungsversorgung nicht verpolt anschließen.

ENTSORGUNG

SICHERHEITSHINWEISE

KONFORMITÄTSERKLÄRUNG

Hiermit erklärt die , dass robbe Modellsport GmbH & Co. KG

sich dieses Gerät in Übereinstimmung mit den grundlegen-

den Anforderungen und anderen relevanten Vorschriften der

entsprechenden CE Richtlinien befindet. Die Original-Kon-

formitätserklärung finden Sie im Internet unter www.robbe.

com, bei der jeweiligen Gerätebeschreibung durch Aufruf des

Logo-Buttons „Konformitätserklärung“.

robbe Modellsport GmbH & Co.KG

Metzloser Strasse 38

D-36355 Grebenhain OT Metzlos-Gehaag

Telefon +49 (0) 6644 / 87-0

www.robbe.com

www.robbe.com/rsc

robbe Form 40-5103 AFBE

Irrtum und technische Änderungen vorbehalten

Kopie und Nachdruck, auch auszugsweise, nur mit schriftlicher

Genehmigung der robbe-Modellsport GmbH & Co.KG

Parameter Erklärung

gram Card ein Anschluss zur Spannungsversorgung. Die grü-

nen LED´s der Program Card signalisieren mit einem Lauflicht

die Verbindung zum Fahrtregler. Danach wird mit Dauerleuch-

ten der erste Parameter und die Einstellung angezeigt.

stellungen wieder einzustellen, obere und untere Taste für

min. 3 Sek. gedrückt halten.

Bremskraft:

Hier kann die Wirkung der Motorbremse eingestellt und somit

bestimmt werden, ob der Motor sanft oder hart (schlagartig)

zum Stillstand kommt.

Akkutyp:

Auswahl des Flugakkutyps. (NiXX= NiMH oder NiCd)

Abschaltung:

In diesem Parameter können Sie den Abschalttyp bei einer

evtl. Unterspannung einstellen. Verwendet werden können

“weich”, „hart“ oder “aus”.

Abschaltspannung:

Um für den eingesetzten Antriebsakku die passende Abschalt-

spannung zu programmieren, orientieren Sie sich an folgender

Tabelle. Hinweis:

Für NiCd/ NiMH Akkus gilt: Niedrig / Mittel und Hoch sind 25%

(min. 4,6V) / 50% und 60% der Einschaltspannung.

Start Modus:

Im Parameter Start Modus wird die Startleistung (Kraftmo-

ment) eingestellt, mit dem der Motor (aus dem Stillstand)

losläuft. Besonders beim Einsatz in Helis sind kleine Werte

zu wählen um das Getriebe zu schonen. Eingestellt werden

kann „normal“, „mittel“ und „weich“.

Timing Modus:

Mit dieser Einstellung kann man ein Vorlaufen des Drehfel-

des bewirken, welches eine “Frühzündung” bewirkt. Im Allge-

meinen ist „mittel“ für die meisten Motoren geeignet. Einge-

stellt werden kann, „niedrig“, „mittel“ und „hoch“.

Beschleunigung:

Im Parameter Beschleunigung wird eingestellt, wie schnell

der sich drehende Motor auf den Maximalwert läuft. Dies

ist wichtig wenn die Gasfunktion mit einem Schalter betätigt

wird, um die Verzögerung festzulegen mit welcher Geschwin-

digkeit auf “Vollgas” geschaltet wird. Einstellbare Parameter:

„aus“, „schnell“, „mittel“ und „langsam“.

Governor:

In diesem Parameter wird die Regelcharakteristik des Dreh-

zahlreglers eingestellt. Wählbar sind die Bereiche „aus“,

„weich“, „mittel“ und „hart“. Je „härter“ der gewählte Achtung:

Wert ist, um so mehr Strom wird vom Akku benötigt. Um den

Regler bzw. Akku zu schonen und die Flugzeit zu erhöhen,

wählen Sie eine niedrigere Einstellung („aus“ oder „weich“).

A n s c h l u s s

S p a n n u n g s -

v e r s o r g u n g

(max.8,4V)

Operating Instructions

ROXXY

Smart Control Program Card

No. 85731000

No. 85732000

ROXXY

Smart Control Program Card. Optional accessory

for setting the parameters of the ROXXY

- Smart series of

speed controllers.

Connections

Use the connec-

ting lead included

in the set to con-

nect the Program

Card to the speed

controller (socket

marked P.CARD);

see picture.

Connect the

speed controller to

the flight battery.

Alternatively you

can use the power

supply socket on

Operation

There are two push-buttons on the side of

the Program Card; they are used to alter the

settings.

Pressing the upper button selects the para-

meter, while the lower button is used to alter

the setting. Any change you make is saved

automatically. To restore the factory default

hoch

langsamittel

Battery ype Medium HighLow

LiPo

3.0 V 3.1 V 3.2 V

NiCd /NiMH

25% 50% 60%

LiFe

2.5 V 2.8 V 2.9 V

This symbol means that it is essential to dispose of electri-

cal and electronic equipment separately from the domestic

refuse when it reaches the end of its useful life. Take your

unwanted equipment to your local communal collection point

or recycling centre. This applies to all countries of the Eu-

ropean Union, and to other European countries with separate waste

collection systems.

- Ensure that the maximum voltage of 8.4 V

is not exceeded.

- Do not connect the power supply with reversed polarity.

DISPOSAL

SAFETY NOTES

CONFORMITY DECLARATION

robbe Modellsport GmbH & Co. KG hereby declares that this

device conforms to the fundamental requirements and other

relevant regulations of the corresponding EC Directive. You

can read the original Conformity Declaration on the Internet at

www.robbe.com: click on the "Conformity Declaration" logo

button which you will find next to the corresponding device

description.

robbe Modellsport GmbH & Co.KG

Metzloser Strasse 38

D-36355 Grebenhain OT Metzlos-Gehaag

Telephone +49 (0) 6644 / 87-0

www.robbe.com

www.robbe.com/rsc

robbe Form AFBE

Errors and omissions excepted. Technical modifications reserved.

in whole or in part, is only permitted with the prior written approval of

robbe-Modellsport GmbH & Co. KG

Explanation of parameters

the Program Card. The green LEDs on the Program Card

light up in sequence to confirm the connection to the speed

controller. The LEDs then glow constantly to indicate the first

parameter and setting.

settings, hold the upper and lower buttons pressed in simulta-

neously for at least three seconds.

Braking power:

At this point you can adjust the effect of the motor brake,

and thereby determine whether the motor comes to a halt

smoothly or abruptly (instantly).

Battery type:

Selection of flight battery type. (NiXX = NiMH or NiCd)

Motor cut:

At this parameter you can set the way in which the motor

stops if battery voltage should fall too low. The options are

"soft", "hard" or "off".

Cut-off voltage:

To program the appropriate cut-off voltage for the type of bat-

tery in the model, please refer to the following table. Note:

For NiCd / NiMH batteries the settings are as follows: Low / Me-

dium and High correspond to 25% (min. 4.6 V), 50% and 60%

of the initial battery voltage.

Start mode:

In the Start Mode parameter you can set the initial power

(torque) with which the motor starts running (i.e. from stop).

Low values should b selected for helicopters in order to avoid

premature gearbox wear. The available options are "normal",

"medium" and "soft".

Timing Mode:

This setting adjusts the advance of the rotary field, which

has a similar effect to "ignition advance". In general terms

"medium" is suitable for most motors. The options are "low",

"medium" and "high".

Acceleration:

The Acceleration parameter is used to define the rate at

which the spinning motor runs up to maximum speed. This

is important if the throttle function is controlled by a switch.

as it allows a delay to be set which affects the rate at which

the motor speeds up to "full-throttle". Available options: "off",

"fast", "medium" and "slow".

Governor:

In this parameter the speed controller's regulatory charac-

teristics are defined. The available options are "off", "soft",

"medium" and "hard". Caution: the "harder" the value you

select, the higher the current drawn from the battery. To avoid

excessive stress on the speed controller and / or battery, and

to extend the flight time, select a lower setting ("off" or "soft").

Power supply

socket (max.

8.4 V).

Notice de mise en œuvre

Carte programme pour variateur ROXXY

Smart Control

Réf. 85731000

Réf. 85732000

Carte programme pour variateur ROXXY

Smart Control. Ac-

cessoire optionnel pour la mise au point des paramètres de la

série des variateurs ROXXY®- Smart.

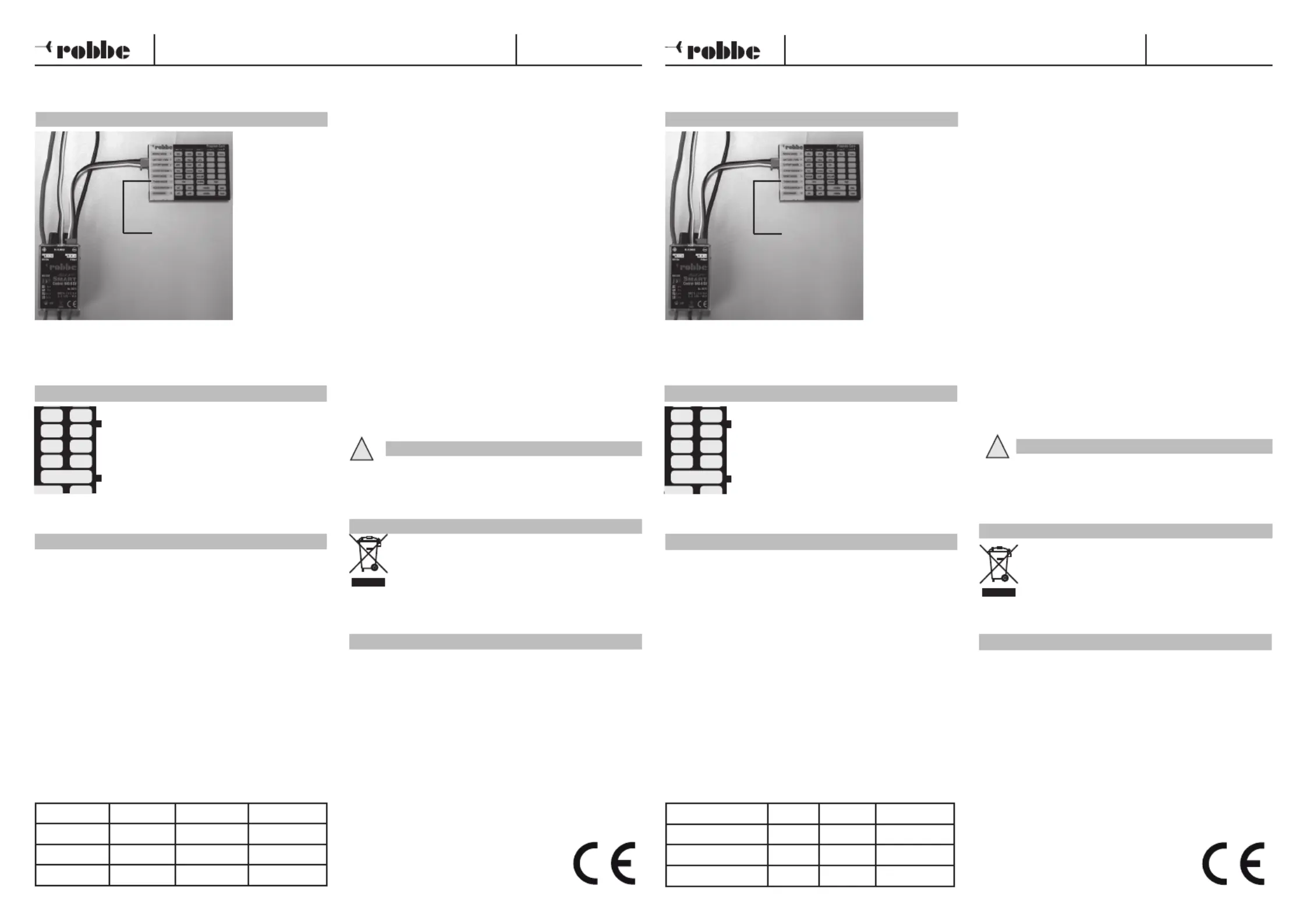

Branchement

Racc ordez la

carte programme

avec le cordon de

liaison livré avec

elle au variateur

(au connecteur

P.CARD). Cf. il-

lustration.

Raccordez le va-

riateur à l'accu

d'alimentation du

moteur. Alterna-

tivement, la carte

programme dis-

Utilisation

Latéralement sur la carte programme se

trouvent deux boutons avec lesquels il est

possible de modifier les mises au point.

Le bouton du haut permet de sélection le

paramètre et celui du bas la mise au point.

Une modification est sauvegardée automa-

tiquement. Pour revenir aux mises au point

hoch

langsamittel

Type d'accu Réduite Moyenne Haute

LiPo

3,0 volts 3,1 volts 3,2 volts

Cd-Ni/NiMH

25% 50% 60%

LiFe

2,5 volts 2,8 volts 2,9 volts

Ce symbole signifie que les appareils électriques et électro-

niques irréparables ou en fin de cycle d’exploitation doivent

être mis au rebut non pas avec les ordures ménagères mais

dans les déchetteries spécialisées. Portez-les dans les coll-

ecteurs communaux appropriés ou un centre de recyclage

spécialisé. Cette remarque s’applique aux pays de la Communauté

européenne et aux autres pays européens pourvus d’un système de

collecte spécifique.

- Veillez à ce que la tension maximale ne dépasse pas

8,4 volts.

- Raccordez l'alimentation en veillant à ne pas inverser

les polarités.

MISE AU REBUT

CONSIGNES DE SÉCURITÉ

DÉCLARATION DE CONFORMITÉ

Par la présente, la société robbe Modellsport GmbH & Co.

KG déclare que cet appareil est conforme avec les exigences

fondamentales et les autres prescriptions de la directive CE

correspondante. Vous trouverez l'original de la déclaration

de conformité sur Internet à l'adresse wwww.robbe.com, à la

description de l'appareil en question en cliquant sur le bouton

portant le logo « Déclaration de conformité ».

robbe Modellsport GmbH & Co.KG

Metzloser Strasse 38

D-36355 Grebenhain OT Metzlos/Gehaag

(Allemagne)

Téléphone : +49 (0) 6644 / 87-0

www.robbe.com

www.robbe.com/rsc

robbe Form AFBE

Sous réserve d'erreur d'impression et de modification technique

La copie et la reproduction, même partielles, sont soumises à

l'autorisation écrite de la Sté robbe-Modellsport GmbH & Co.KG

Explication des paramètres

pose d'un connecteur pour l'alimentation électrique. La diode

verte de la carte programme signale en s'allumant la liaison

avec le variateur. Ensuite, la diode est allumée en continu

pour indiquer la présence du premier paramètre et e la mise

au point.

d'usine, appuyez simultanément sur la touche du haut et celle

du bas pendant au moins 3 secondes.

Effort de freinage :

ce paramètre permet de mettre au point l'efficacité du frein

moteur et ainsi de déterminer si le moteur doit stopper de

manière souple ou dure (sur-le-champ) pour s'immobiliser.

Type d'accu :

sélection du type d'accu d'alimentation du moteur (NiXX=

NiMH ou Cd-Ni)

Coupure en fin de procédure :

Ce paramètre permet de mettre au point le type de coupure

en présence d'une éventuelle tension insuffisante. Il est pos-

sible de mettre au point “souple”, „dure“ ou “arrêt”.

Tension de coupure :

Pour programmer la tension de coupure correspondant à l'accu

d'entraînement du moteur concerné, consultez le tableau su-

ivant. À noter :

Pour les accus Cd-Ni/ NiMH vaut : faible / moyen et élevé cor-

respondent à 25% (min. 4,6 volts) / 50% et 60% de la ten-

sion finale.

Mode de démarrage :

dans le paramètre mode de démarrage on met au point la

puissance de démarrage (couple) avec laquelle le moteur

démarre (à partir de son immobilisation). Particulièrement sur

les hélicoptères, il faut choisir une valeur faible pour ne pas

surcharger le mécanisme. Les trois positions suivantes peu-

vent être sélectionnées „normal“, „moyen“ et „souple“.

Mode synchronisation (timing) :

avec cette mise au point il est possible d'induire un décalage

vers l'avant du champ tournant, ce qui provoque un “allu-

mage anticipé”. C'est généralement la position „moyen“ qui

convient à la plupart des moteur. Les trois positions suivantes

peuvent être sélectionnées „normal“, „moyen“ et „souple“.

Accélération :

le paramètre accélération est mis au point pour déterminer la

vitesse avec laquelle le moteur tourne à plein régime. Cette

mise au point est importante lorsque la fonction des gaz est

asservie par un interrupteur pour déterminer la vitesse avec

laquelle on commute sur "plein gaz". Les paramètres sui-

vants peuvent être sélectionnés : „arrêt“, „rapide“, „moyen“

et „lent“.

Variateur (Governor) :

ce paramètre permet de déterminer la caractéristique de

régulation du variateur. Il est possible de sélectionner „arrêt“,

„souple“, „moyen“ et „dur“. plus la valeur sélecAttention : -

tionnée est „dure“ et plus l'accu est sollicité en courant. Pour

préserver le variateur et l'accu et accroître la durée du vol

sélectionnez une mise au point réduite („arrêt“ ou „souple“).

B r a n c h e -

ment pour

l'alimentation

é l e c t r i q u e

(max. 8,4 volts)

Manuale d'uso

ROXXY

Smart Control Program Card

No. 85731000

No. 85732000

ROXXY

Smart Control Programm Card. Accessorio opzio-

nale per l'impostazione dei parametri della gamma regolatori

ROXXY

Smart.

Collegamento

Collegate la Pro-

gram Card con il

cavo di collega-

mento, presente

nella confezione,

al reg olato re

( C o l l e g a m e n t o

P.CARD). Vedi

immagine.

Collegate il rego-

latore alla batteria

di avviamento.

In alternativa la

Program Card é

Funzionamento

Al alto della Program Card si trovano due

pulsanti, con cui possono essere cambiati i

parametri.

Premendo il pulsante superiore viene

scelto il parametro, con quello inferiore

l'impostazione. Una modifica viene memo-

rizzata automaticamente. Per impostare di

hoch

langsamittel

Tipo di accu. Basso Medio Alto

LiPo

3,0V 3,1V 3,2V

NiCd/ NiMH

25% 50% 60%

LiFe

2,5V 2,8V 2,9V

Questo simbolo indica che al termine del loro utilizzo gli ap-

parecchi elettronici devono essere smaltiti separatamente.

Smaltire l'apparecchio presso gli appositi punti di raccolta,

come i punti autorizzati dal comune. Questo vale per tutti i

Paesi dell'Unione Europea e per tutti gli altri Paesi europei

che attuano la raccolta differenziata dei rifiuti.

Prestare attenzione, che la tensione max. di 8,4V non

venga oltrepassata.

Non collegare l'alimentazione della tensione con polarità

invertita.

SMALTIMENTO

NORME DI SICUREZZA

Dichiarazione di conformità

Con la presente dichirobbe Modellsport GmbH & Co. KG -

ara che questo apparecchio è conforme ai requisiti base e

ad altre disposizioni rilevanti della relativa direttiva CE.La

versione originale della dichiarazione di conformità è reperi-

bile su Internet al sito www.robbe.com alla descrizione spe-

cifica dell'apparecchio premendo sul tasto "Dichiarazione di

conformità".

robbe Modellsport GmbH & Co.KG

Metzloser Strasse 38

D-36355 Grebenhain OT Metzlos-Gehaag

Telefono +49 (0) 6644 / 87-0

www.robbe.com

www.robbe.com/rsc

robbe Form AFBE

Con riserva di modifiche tecniche o eventuali errori.

La copia e la ristampa, anche parziali, sono consentite solamente

previa autorizzazione della robbe Modellsport GmbH & Co.KG

Spiegazione Parametro

disposta un collegamento per l'alimentazione della tensione.

I LED verdi della Program Card segnalano con una luce in

movimento il collegamento al regolatore. Successivamente

viene mostrato con un lampeggio continuo il primo parametro

e l'impostazione.

nuovo le impostazioni di fabbrica, premere il pulsante superi-

ore e quello inferiore per min. 3 sec.

Forza frenante:

Qui si può impostare l'intensità del freno motore e cosi sta-

bilire, se il motore si ferma delicatamente oppure duramente

(di colpo).

Tipo di accumulatore:

Scelta del tipo della batteria di volo (NiXX= NiMH o NiCd)

Spegnimento:

In questo parametro potete impostare il tipo di spegnimento,

nel caso in cui si verificasse una sottotensione. Può essere

impostato "morbido", "duro" o "spento".

Tensione di spegnimento:

Per programmare la tensione adatta per la batteria di propul-

sione usata, si prega si orientarsi alla seguente tabella. Indi-

cazione:

Per batterie NiCd/ NiMH vale: basso / medio e alta son il 25%

(min. 4,6V) / 50% e 60% della tensione di accensione.

Modalità Start:

Nel parametro Modalità Start viene impostata la potenza di

partenza (coppia), in cui l motore parte da fermo. Soprattutto

quando si utilizzano elicotteri si devono scegliere valori bassi

per non forzare la trasmissione. Si possono impostare "nor-

male", "medio" e "morbido".

Modalità Timing:

Con questa impostazione si può ottenere un precedimento

del campo di rotazione, che provoca una preaccensione. In

generale è adatto per la maggior parte dei motori il valore

"medio". Si può impostare "basso", "medio" ed "alto".

Accellerazione:

Nel parametro "Accensione" viene impostato la velocità in cui

il motore in rotazione si avvicina al valore massimo. Questo

è importante, quando la funzione del gas viene azionata con

un'interruttore, per poter definire il rallentamento con quale

velocità si vuole accedere a "tutto gas": Si possono impostare

"spento", "veloce", "medio" e "lento".

Governor:

In questo parametro viene impostato la caratteristica di rego-

lazione del regolatore del numero di giri. Si possono scegliere

"spento", "morbido", "medio" e "duro". ATTENZIONE: Più il

valore viene scelto "duro", più corrente necessita dalla batte-

ria. Per risparmiare il regolatore e la batteria e per aumentare

l'autonomia di volo, La preghiamo di scegliere una imposta-

zione più bassa ("spento" oppure "morbido")

Collegamento:

Alimentazione

della tensiione

(max. 8,4V)

Produkt Specifikationer

Mærke:	Robbe
Kategori:	Radiostyret legetøj
Model:	ROXXY
Type:	Radio-Controlled (RC) Model Parts
Antal pr. pakke:	1 stk
Produktfarve:	Hvid
Normal brug:	Universel
Mærke kompatibilitet:	Robbe
