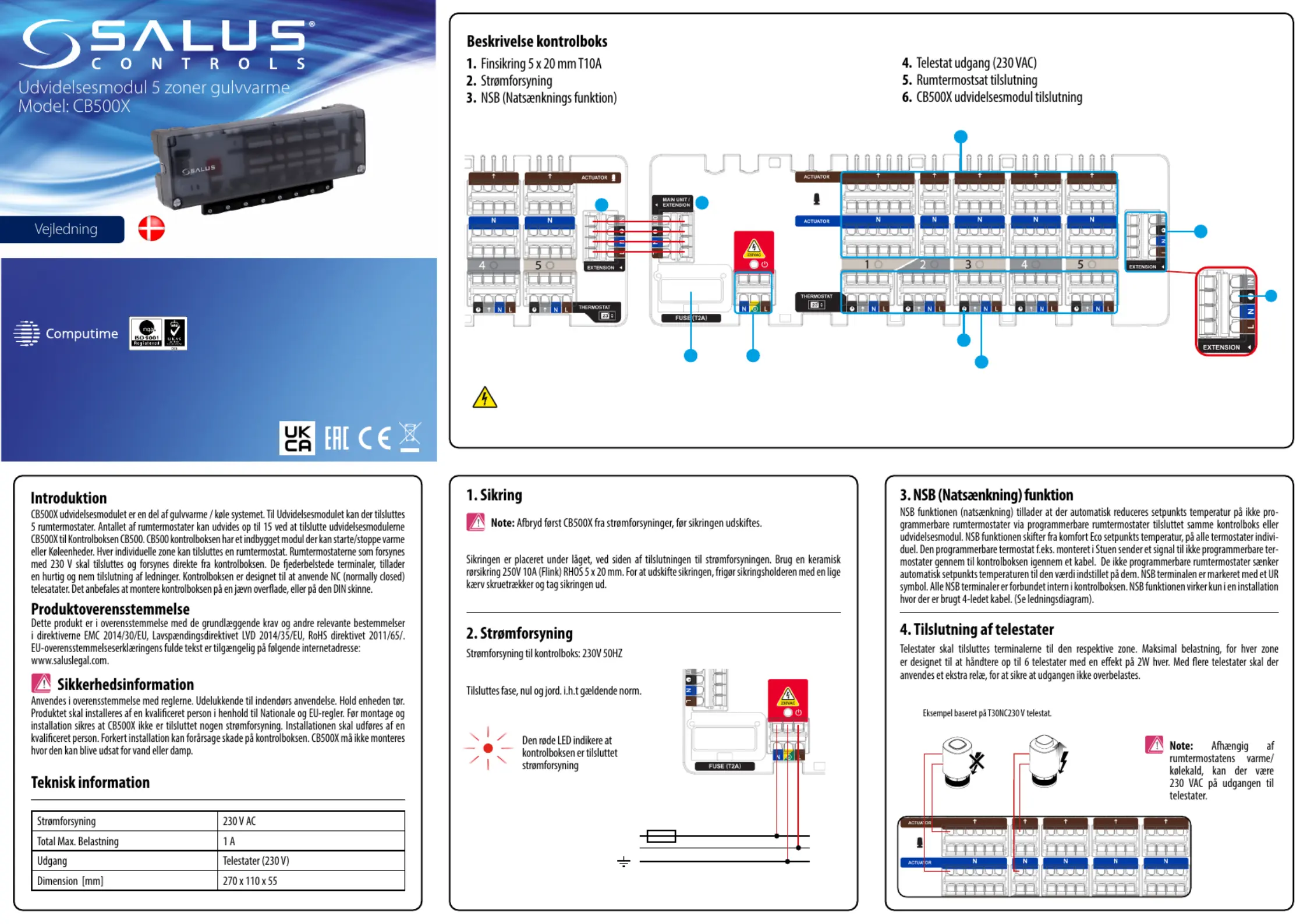

Side 1/2

230 V AC

Advarsel! TILSLUT IKKE 230VAC direkte til CB500X når den er forbundet med CB500. CB500X 230V tilslutnings terminaler skal kun anvendes når CB500X anvendes alene uden CB500.

PRODUCER:

SALUS Controls Plc

Units 8-10 Northfield

Business Park Forge

Way, Parkgate,

Rotherham S60 1SD,

United Kingdom

www.saluscontrols.com

Salus Controls er en del af Computime Group.

Opretholdelse

af en politik for løbende produktudvikling SALUS Controls plc forbeholder sig ret til at ændre speciﬁkation,

design og materialer for produkter, der er anført i denne manual uden forudgående varsel.

JUL 2021

V05

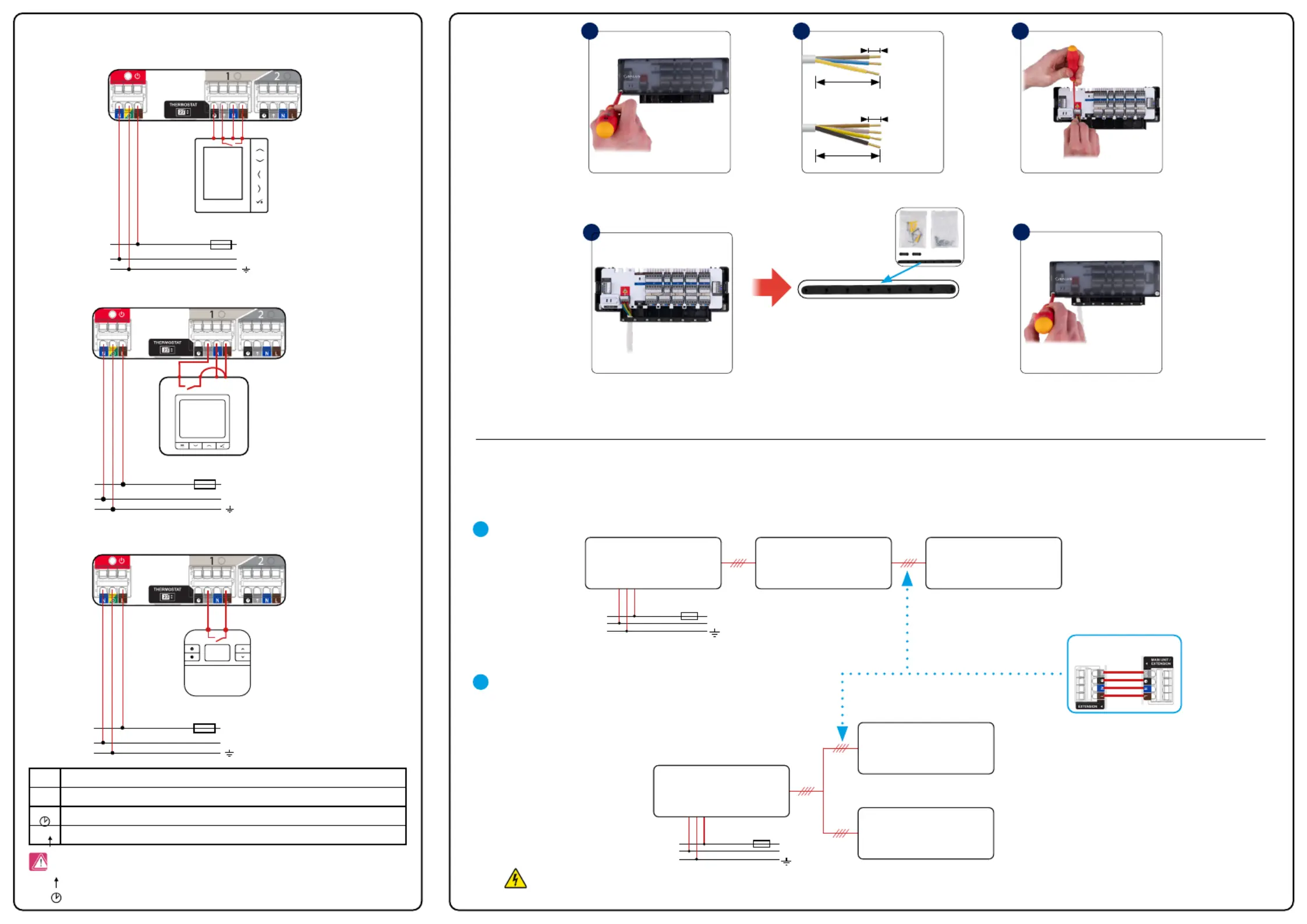

5. Tilslutning af rumtermostat

• Tilslutning af en 230V rumtermostat til CB500 kontrolboks (F.eks. SQ610)

• Tilslutning af EXPERT NSB, HTR eller BTR rumtermostater

230 V Fase terminal

Nul

NSB terminal

SL ( )

230 V kontrol signal

Note: I produkt serierne NSB, HTR, ERT, BTR følg terminalbeskrivelserne i respektive

vejledninger.

= SL

= NSB

• Tilslutning af ON/OFF batteri forsynet rumtermostater med spændingsfri relæ COM / NO udgang.

(F.eks. 091FL, RT310, RT510)

Tilslut ledningerne til terminalerne i.h.t.

tilslutningsdiagrammet. Ledningerne kan føres

i kanalerne bag på kontrolboksen.

Strømforsyning til

kontrolboks og pumpe

(min. 3 x 1,0 mm

230 V

max. 3 x 1,5 mm

230 V)

Ledninger til termostater

og udvidelsesmodul

(min. 4 x 0,75 mm

230 V

max. 4 x 1,5 mm

230 V)

30 mm

5 mm

Ledninger til termostater og udvidelsesmodul.

INSTALLATION

Afmonter låget på kontrolboksen.

For sikkerhed brug aastninger for at

forhindre ledninger til strømforsyning og

termostater i at falde ud.

Kontroller at alle ledninger er korrekt tilsluttet

og monter låget. Tilslut derefter kontrolboksen

til 230 VAC. Den røde Power led vil tændes, når

kontrolboksen tilsluttes 230 VAC.

6. Forbindelse mellem CB500 og CB500X

Hvis der er behov for ere zoner end CB500 har, kan der tilsluttes CB500X udvidelsesmodul via udvidelses terminalerne.

Det kan gøres på forskellige måder:

1. 230 VAC tilsluttes kun CB500. Der kan tilsluttes op til to stk CB500X til udvidelses terminalerne på CB500 ved brug af et 4-ledet kabel (230V) - Vær opmærksom på opmærkningen af terminalerne. Alle rumtermostat

tilsluttet CB500 og CB500X har indydelse på modulet der der kontrollere varme / køle kilden i CB500.

VS30 THERMOSTAT

NSB

230 V AC

SQ610 THERMOSTAT

230 V AC

COM

230 V AC

RT310 THERMOSTAT

COM NO

230 V AC

CB500

CB500 CB500X

CB500X

4 ledninger

Advarsel! TILSLUT IKKE 230VAC direkte til CB500X når den er forbundet med CB500. CB500X 230V tilslutnings terminaler skal kun anvendes når CB500X anvendes alene uden CB500.
