theLuxa P220 WH 1010605
theLuxa P220 BK 1010606
theLuxa P300 WH 1010610
theLuxa P300 BK 1010611
310481 03
Bewegingsmelder
NL
1. Fundamentele veiligheidsinstructies
Levensgevaar door elektrische schokken of brand!
¾ Montage uitsluitend door een elektromonteur
laten uitvoeren!
WAARSCHUWING
•Het apparaat voldoet aan EN 60669-2-1 bij de voorge-
schreven montage
•IP 55/54 volgens EN 60529 (afhankelijk van soort
montage)
2. Bedoeld gebruik
•Bewegingsmelder voor de automatische verlichtingsre-
geling afhankelijk van aanwezigheid en lichtsterkte
•Geschikt voor wand- of plafondmontage buiten
•Geschikt voor ingangen, garages, tuinen, gangen, parken
etc.
•Uitsluitend bestemd voor installatie buiten handbereik
Afvoer
Apparaat op milieuvriendelijke wijze afvoeren.

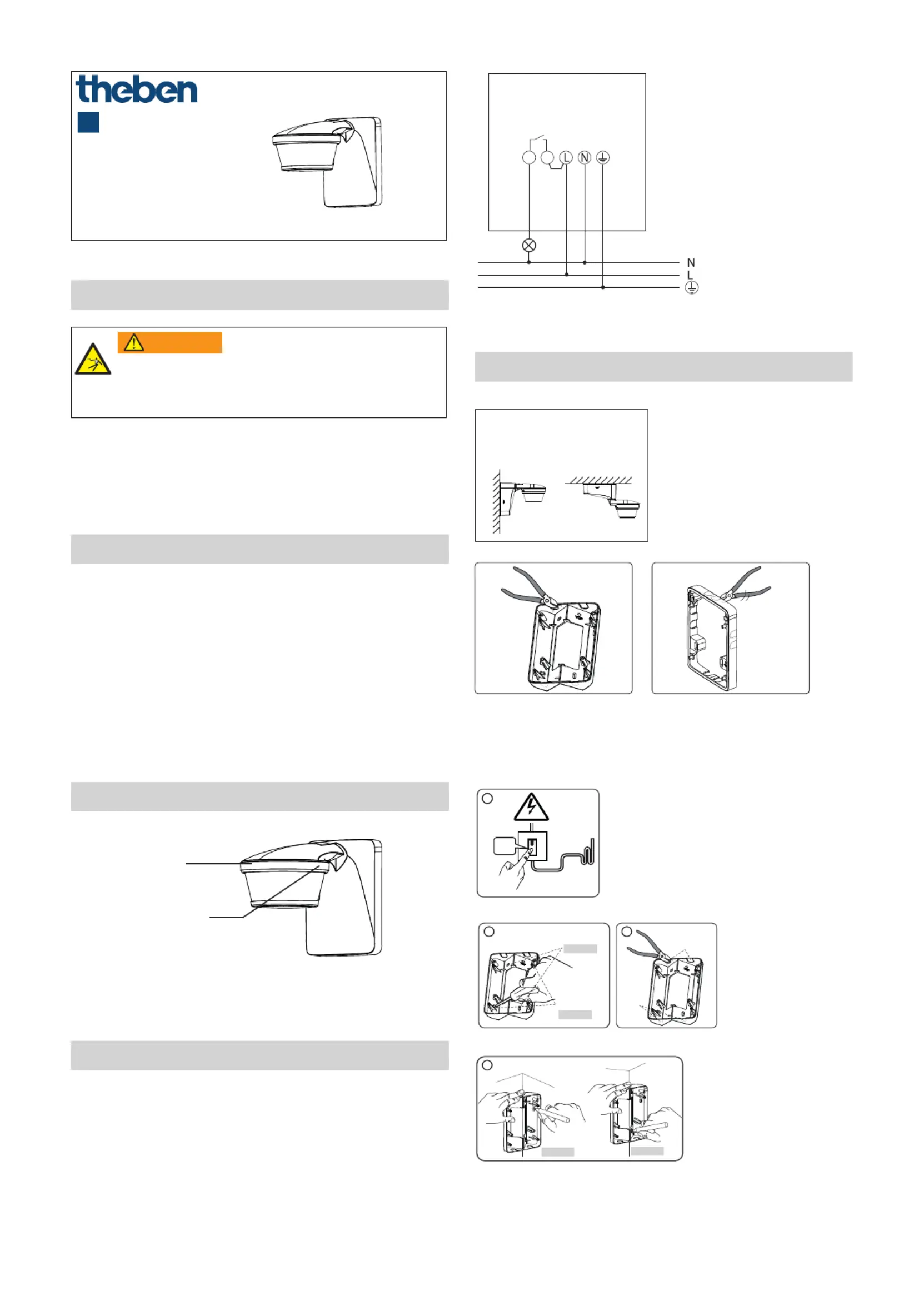

3. Beschrijving
3 Potentiometers voor
het instellen
van tijd (min),
lichtsterkte (lux) en
gevoeligheid (meter)
Bewegingsmelders
met sensorkop
4. Aansluiting
Levensgevaar door elektrische schokken of brand!
¾ Montage uitsluitend door een elektromonteur
laten uitvoeren!
WAARSCHUWING
Spanning vrijschakelen!
Tegen opnieuw inschakelen beveiligen!
Controleren of het apparaat spanningsloos is!
Aarden en kortsluiten!
Nabijgelegen, onder spanning staande delen afdekken of
afschermen.
D1, D2: voor het schakelen van FELV of een spanning van
dezelfde fase als L geschikt
5. Montage
IP 54
(category II)
IP 55
(category II)
Evt. optioneel hoekstuk (9070904, 9070905) of meegele-
verde afstandsraam (9070908, 9070909) gebruiken voor
de exibele montage en de kabelinvoer vanaf de zijkant of
boven-/onderkant.
0FF
1
230V
2
2
OR
INTERNAL
EXTERNAL
Knob out hole
Knob out hole
3
Cut out
here
Cut out
here
OR
INTERNAL EXTERNAL
4
5
6
INTERNAL EXTERNAL
φ 6mm
φ 6mm
of
7
of
8 9
Tighten the screws.
10 11
230V
Spanning vrijschakelen.

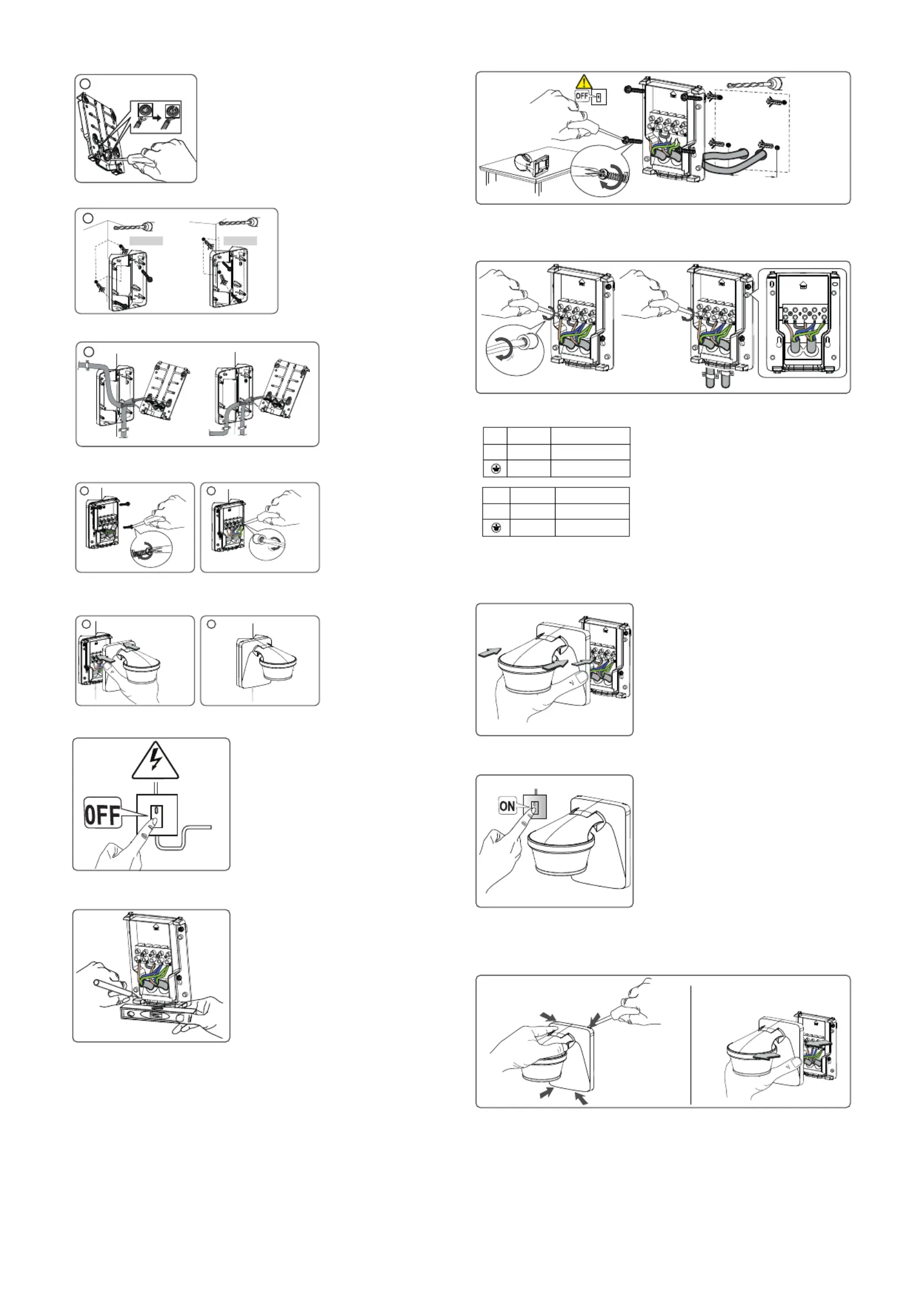

Markeringen voor de gaten aan de wand aanbrengen (met
bijgevoegde boorsjabloon/sokkel).
Gaten boren.
Ø 6 mm
60mm
Kabel door de afdichting van de sokkel steken.
Sokkel (en afstandsraam) aan de wand bevestigen.
OR
L
N
D1, D2
N
Bruin
Bruin
Bescherm-
ingsleiding
Fasedraad
Relaiscontact
Nuldraad blauw
blauw
groen/geel
groen/geel
Nuldraad
Bescherm-
ingsleiding
Afzonderlijke aders op de desbetreffende klem aansluiten.
Schroeven vastdraaien.
Bewegingsmelder op de sokkel plaatsen en vastklikken.
Bewegingsmelder op het net aansluiten.
