Side 1/9

Bedienungsanleitung

LDM XG60 Laser-Entfernungsmesser

Best.-Nr. 3208201 (40 m)

Best.-Nr. 3208202 (60 m)

1 Herunterladen von Bedienungsanleitungen

Verwenden Sie den Link (oder scannen Sie den QR-Code), umwww.conrad.com/downloads

die komplette Bedienungsanleitung herunterzuladen (oder neue/aktuelle Versionen, wenn

verfügbar). Folgen Sie den Anweisungen auf der Webseite.

2 Bestimmungsgemäße Verwendung

Bei diesem Produkt handelt es sich um einen Laser-Entfernungsmesser. Das Produkt ist für

die Messung von Entfernungen, Flächen und Volumen bestimmt.

Das Produkt hat die Schutzart IP65 und ist gegen Staub und Wasserstrahlen mit niedrigem

Druck aus allen Richtungen geschützt. Das Produkt ist zur Verwendung im Freien geeignet.

Tauchen Sie das Gerät nicht in Wasser.

Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das

Produkt beschädigt werden.

Unsachgemäßer Gebrauch kann zu Kurzschluss, Feuer oder anderen Gefährdungen führen.

Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.

Aus Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt nicht umbauen und/

oder verändern.

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf.

Geben Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweili-

USB4®, USB Type-C® und USB-C® sind eingetragene Marken von USB Implementers Fo-

rum.

3 Lieferumfang

■

Laser-Entfernungsmesser

■

Aufbewahrungstasche

■

Handschlaufe

■

2 x NiMH-Akkus

■

USB-C®-Ladekabel

■

Laser-Warnschilder in verschiedenen

Sprachen

■

Bedienungsanleitung

4 Symbolerklärung

Folgende Symbole befinden sich auf dem Produkt/Gerät oder im Text:

Befolgen Sie diese Anleitungen, um eine sichere und ordnungsgemäße Verwen-

dung zu gewährleisten. Bewahren Sie sie zum späteren Nachschlagen auf.

Dieses Symbol warnt vor Gefahren, die zu Verletzungen führen können.

Laseraustritt. Blicken Sie weder direkt noch mit optischen Geräten in den Licht-

strahl!

5 Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie

insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungs-

anleitung enthaltenen Sicherheitshinweise und Informationen für einen ord-

nungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung

für daraus resultierende Verletzungen oder Sachschäden. Darüber hinaus

erlischt in solchen Fällen die Gewährleistung/Garantie.

5.1 Allgemein

■

Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

■

Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses könnte für Kinder zu

einem gefährlichen Spielzeug werden.

■

Falls Sie Fragen haben, die mit diesem Dokument nicht beantwortet werden können,

wenden Sie sich an unseren technischen Kundendienst oder an sonstiges Fachpersonal.

■

Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem

Fachmann bzw. einer Fachwerkstatt durchführen.

5.2 Handhabung

■

Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder das Herunterfallen

aus geringer Höhe können das Produkt beschädigen.

5.3 Betriebsumgebung

■

Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

■

Schützen Sie das Produkt vor extremen Temperaturen, starken Stößen, brennbaren Ga-

sen, Dämpfen und Lösungsmitteln.

■

Schützen Sie das Produkt vor direkter Sonneneinstrahlung.

5.4 Bedienung

■

Sollten Sie Zweifel bezüglich des Betriebs, der Sicherheit oder dem Anschließen des

Produkts haben, wenden Sie sich an einen Fachmann.

■

Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb

und schützen Sie es vor unbeabsichtigter Verwendung. Sehen Sie UNBEDINGT davon

ab, das Produkt selbst zu reparieren. Der sichere Betrieb ist nicht mehr gewährleistet,

wenn das Produkt:

– sichtbare Schäden aufweist,

– nicht mehr ordnungsgemäß funktioniert,

– über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert

wurde oder

– erheblichen Transportbelastungen ausgesetzt wurde.

5.5 Batterien/Akkus

■

Achten beim Einlegen der Batterien/Akkus auf die richtige Polung.

■

Entfernen Sie bei längerem Nichtgebrauch die Batterien/Akkus, um Beschädigungen

durch Auslaufen zu vermeiden. Auslaufende oder beschädigte Batterien/Akkus können

bei Hautkontakt Säureverätzungen hervorrufen. Beim Umgang mit beschädigten Batteri-

en/Akkus sollten Sie daher Schutzhandschuhe tragen.

■

Bewahren Sie Batterien/Akkus außerhalb der Reichweite von Kindern auf. Lassen Sie

Batterien / Akkus nicht frei herumliegen, da diese von Kindern oder Haustieren ver-

schluckt werden könnten.

■

Batterien/Akkus sind stets zum selben Zeitpunkt zu ersetzen bzw. auszutauschen. Das

Mischen von alten und neuen Batterien/Akkus im Gerät kann zum Auslaufen der Batteri-

en/Akkus und zur Beschädigung des Geräts führen.

■

Nehmen Sie keine Batterien / Akkus auseinander, schließen Sie sie nicht kurz und wer-

fen Sie sie nicht ins Feuer. Versuchen Sie niemals, nicht aufladbare Batterien aufzula-

den. Es besteht Explosionsgefahr!

5.6 Angeschlossene Geräte

■

Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Ge-

räte, an die das Produkt angeschlossen wird.

5.7 Laserklasse 2

■

Achten Sie beim Betrieb der Lasereinrichtung unbedingt darauf, dass der Laserstrahl so

ausgerichtet ist, dass sich keine Personen im Projektionsbereich aufhalten und dass un-

beabsichtigt reflektierte Strahlen (z. B. durch reflektierende Gegenstände) nicht in Berei-

che, in denen sich Personen aufhalten, gelenkt werden können.

■

Laserstrahlung kann gefährlich sein, wenn der Laserstrahl oder eine Reflexion in das un-

geschützte Auge gelangt. Informieren Sie sich deshalb vor der Inbetriebnahme der La-

sereinrichtung zunächst einmal über die für den Betrieb eines derartigen Lasergeräts

geltenden gesetzlichen Bestimmungen und die zu beachtenden Vorsichtsmaßnahmen.

■

Blicken Sie nie in den Laserstrahl und richten Sie ihn niemals auf Personen oder Tiere.

Laserstrahlung kann schwere Augenverletzungen herbeiführen.

■

Wenn Laserstrahlung ins Auge trifft, müssen die Augen sofort geschlossen und der Kopf

aus dem Strahl bewegt werden.

■

Sollten Sie sich durch die Laserstrahlung eine Reizung der Augen hinzugezogen haben,

sehen Sie von der Ausführung gefährlicher Arbeiten, wie z. B. Arbeiten an Maschinen, in

großer Höhe oder in der Nähe von Hochspannung, dringend ab. Bis zum Abklingen der

Reizung ist Ihnen auch das Führen eines Fahrzeugs untersagt.

■

Richten Sie den Laserstrahl niemals auf Spiegel oder andere reflektierende Flächen. Der

unkontrolliert abgelenkte Strahl könnte Personen oder Tiere treffen.

■

Sie dürfen das Produkt unter keinen Umständen öffnen. Einstellungen oder Wartungsar-

beiten dürfen nur von entsprechend ausgebildetem Fachpersonal, das mit den mögli-

chen Gefahren vertraut ist, vorgenommen werden. Unsachgemäß ausgeführte Einstell-

arbeiten können zur Folge haben, dass Sie sich selbst oder Dritte einer gefährlichen La-

serstrahlung aussetzen.

■

Das Produkt ist mit einem Laser der Laserklasse 2 ausgerüstet. In der Verpackung befin-

den sich Laser-Hinweisschilder in verschiedenen Sprachen. Sollte das Hinweisschild auf

dem Laser nicht in Ihrer Landessprache verfasst sein, befestigen Sie bitte das entspre-

chende Schild auf dem Laser. Die Informationen für das Schild finden Sie unter „Techni-

sche Daten“.

■

Vorsicht: Die Verwendung von nicht in dieser Bedienungsanleitung beschriebenen Gerä-

ten oder Verfahrensweisen kann dazu führen, dass Sie sich und Dritte einer gefährlichen

Strahlenbelastung aussetzen.

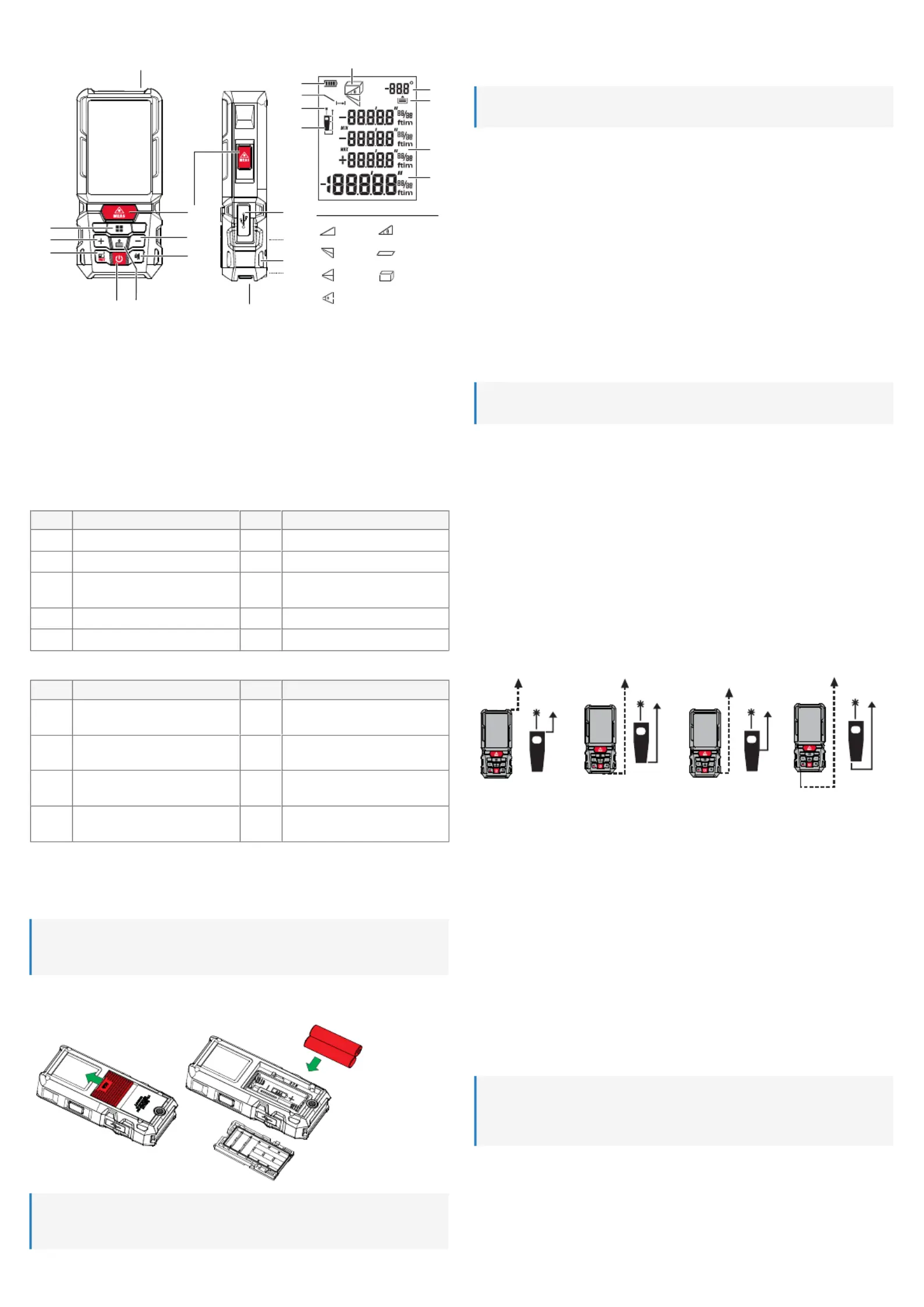

6 Produktübersicht

1 USB-C®-Ladeanschluss 2 Batteriefach

3 Öse für die Handschlaufe 4 Stativbefestigung

5 Messtaste 6 Subtraktionstaste

7 Tonsteuerungstaste 8 Speicherzugriffstaste

9 Ein/Aus-Taste 10 Taste zur Auswahl der Messreferenz/

Einheit

11 Additionstaste 12 Funktionsauswahltaste

13 Laseraustritt 14 Endstück

Displayanzeigen

Anzeige Anzeige

D1 Messfunktion aktiviert D6 Messbezugspunkt aktiviert

D2 Neigungswinkel D7 Laser ist aktiviert

D3 Speichermodus ist aktiviert D8 Modus für Einzelstreckenmessung

ist aktiviert

D4 Abmessungen gemessen D9 Batteriestandanzeige

D5 Messergebnis

Anzeigen der Messfunktion

Anzeige Anzeige

F1 Entfernung über 2 Referenzpunkte F5 Entfernungen über Winkel (Auto-

matische Nivellierung)

F2 Entfernung über 3 Referenzpunkte

(Teilhöhe)

F6 Bereich

F3 Entfernung über 3 Referenzpunkte

(Gesamthöhe)

F7 Lautstärke

F4 Entfernung über Winkel (Automati-

sche Höhe)

7 Erste Schritte

7.1 Einsetzen der Batterien/Akkus

Sie können das Produkt mit Akkus oder normalen Batterien betreiben.

Wichtig:

Laden Sie niemals nicht wiederaufladbare Batterien auf. Mischen Sie niemals Batterien

mit Akkus.

1. Legen Sie 2 x AAA-Batterien/Akkus ein, wie in den folgenden Abbildungen gezeigt.

2. Bringen Sie die Abdeckung des Batteriefachs an und verriegeln Sie diese.

Hinweis:

Ersetzen Sie die normalen Batterien oder laden Sie die Akkus auf, sobald alle Segmente

der Batteriestatusanzeige erloschen sind.

7.2 Laden von Akkus

Wenn Sie Akkus eingesetzt haben, können Sie diese über den USB-Ladeanschluss aufla-

den.

Wichtig:

Versuchen Sie niemals, Batterien aufzuladen. Es besteht Explosionsgefahr!

1. Entfernen Sie die Abdeckung des Ladeanschlusses vom Ladeanschluss.

2. Schließen Sie das eine Ende des mitgelieferten USB-Ladekabels an den USB-C®-Lade-

anschluss am Produkt und das andere Ende an eine USB-Stromquelle an.

3. Wenn alle Segmente der Batteriestandsanzeige aufleuchten, trennen Sie das USB-Lade-

kabel vom Gerät.

4. Verschließen Sie den Anschluss mit der Abdeckung des Ladeanschlusses, um das Ein-

dringen von Wasser und Staub zu verhindern.

7.3 Ein- und Ausschalten

1. Halten Sie die Ein-/Aus-Taste zum Einschalten des Produkts ca. 1 Sekunde lang ge-

drückt.

àDer Ziellaser ist aktiv.

2. Drücken Sie die Messtaste , um den Laser zu deaktivieren.MEAS

3. Halten Sie die Ein-/Aus-Taste zum Ausschalten des Produkts ca. 1 Sekunde lang ge-

drückt.

Hinweis:

Das Produkt schaltet sich nach 3 Minuten Inaktivität automatisch aus.

7.4 Ein- und Ausschalten der Tastentöne

1. Drücken Sie die Tonsteuerungstaste, um die Tastentöne zu aktivieren/deaktivieren.

8 Vor der Messung

8.1 Einstellen der Messeinheiten

Es sind die folgenden Einheiten verfügbar: m = Meter, ft = Fuß, in = Zoll, ---’--” = Fuß/Zoll.

1. Halten Sie die Taste wiederholt ca. 1 Sekunde lang gedrückt, um die gewünschteUNIT

Einheit auszuwählen.

àAuf dem Display wird Ihnen die ausgewählte Einheit angezeigt.

8.2 Einstellen des Messreferenzpunkts

Mit der Einstellung des Referenzpunkts legen Sie den Ausgangspunkt für die Messungen

fest.

Sie können die folgenden Referenzpunkte auswählen:

Von vorne Von der Rückseite Von der Stativhalte-

rung

Vom Endstück

So wählen Sie einen Referenzpunkt aus:

1. Wählen Sie einen Referenzpunkt mit der Taste aus und legen Sie ihn fest.UNIT

2. Endstück: Klappen Sie das Endstück aus, um das Endstück als Referenzpunkt festzule-

gen.

8.3 Verstehen der Messgenauigkeit

Bei Verwendung des Produkts im Freien kann es zu Messfehlern kommen. Die Quelle der

Messfehler sind Lichtbrechung und Sonnenlicht. Führen Sie Messungen unter geeigneten

Bedingungen durch.

Die folgenden Oberflächen können die Messungen verfälschen:

■

Transparente Oberflächen (Beispiel: Glas, Wasser)

■

Reflektierende Oberflächen (Beispiel: Glas, glänzendes Metall)

■

Poröse Oberflächen (Beispiel: isolierende Materialien)

■

Strukturierte Oberflächen (Beispiel: Rauputz, Naturstein)

Tipp:

Bei schlechter Sonneneinstrahlung oder unzureichender Reflexion des Gegenstands wird

empfohlen, eine Zielscheibe oder einen Reflektor zu verwenden, um die Messgenauigkeit

zu verbessern.

9 Durchführen von Grundmessungen

9.1 Durchführen von einzenen Entfernungsmessungen

1. Richten Sie den Laser im rechten Winkel auf das Ziel und halten Sie das Produkt so ru-

hig wie möglich

2. Führen Sie eine Messung durch, indem Sie die Messtaste oder die seitliche Mes-MEAS

staste drücken.MEAS

Produkt Specifikationer

Mærke:	Toolcraft
Kategori:	Ikke kategoriseret
Model:	TO-9624603

Har du brug for hjælp?

Hvis du har brug for hjælp til Toolcraft TO-9624603 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Ikke kategoriseret Toolcraft Manualer

Toolcraft TO-9624603 Manual

27 August 2025

Toolcraft ZD-11ES Manual

16 Juli 2025

Toolcraft PZ-506 Manual

6 September 2024

Toolcraft PZ-507 Manual

6 September 2024

Toolcraft PZ-505 Manual

4 September 2024

Toolcraft SIP-320 Manual

2 September 2024

Toolcraft USC-130 Manual

28 August 2024

Toolcraft ZD-8922 SE Manual

28 August 2024

Toolcraft USC-1000 Manual

28 August 2024

Toolcraft USC-200 Manual

28 August 2024

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

Ardes AR5A120L Manual

2 September 2025

Globe GPGSDUE14D Manual

2 September 2025

Turbo Air M3H47-2 Manual

2 September 2025

Kool-It Signature KCB-96-4 Manual

2 September 2025

Biltema 88-5998 Manual

2 September 2025

Panduit MIM125 Manual

2 September 2025

Globe GPGS1410 Manual

2 September 2025

Eizo Screen InStyle Server Manual

2 September 2025

Randell 8000W-290 Manual

2 September 2025

Panduit CUSREORCPB1 Manual

2 September 2025
