Side 1/4

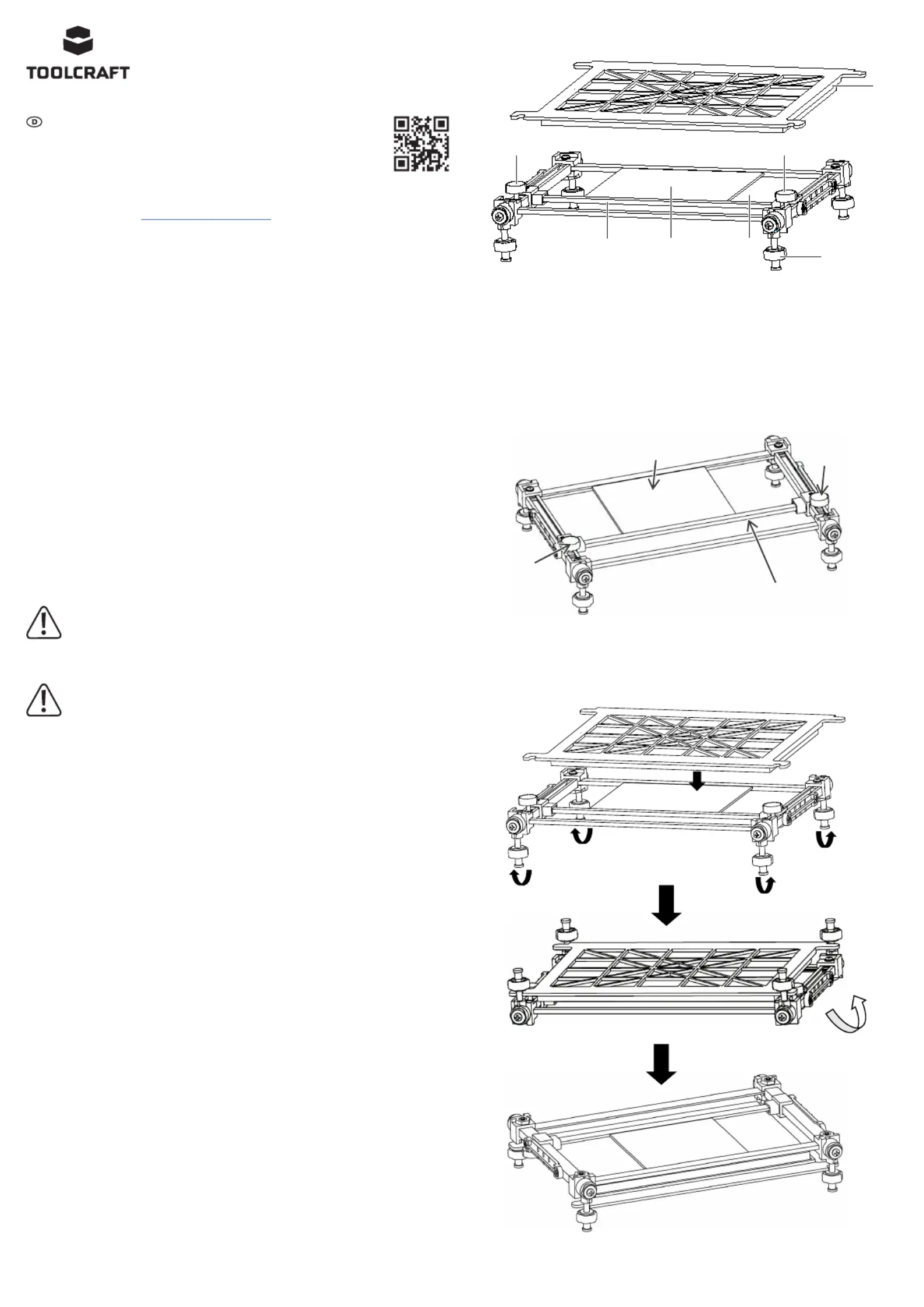

6 Produktübersicht

3 4 5

1 Hintere Abdeckung

2 Schieberbefestigung

3 Schieber

4 PCB (nicht enthalten)

5 Schwamm

6 4 Schrauben

7 Bedienung

1. Stellen Sie den Hilfsständer auf eine ebene Fläche.

2. Legen Sie die PCB in den Ständer. Je nach Größe und Form der PCB verstellen Sie den

Schieber, bis die PCB fest im Ständer sitzt.

PCB

Schieber

Schieberbefestigung

3. Ziehen Sie die Schieberbefestigungen fest.

4. Nachdem Sie alle Komponenten an ihren Platz gesetzt haben, setzen Sie die hintere Ab-

deckung auf und drehen Sie die 4 Schrauben, um sie zu verriegeln. Drehen Sie das Ganze

um und Sie sind bereit zum Löten.

Bedienungsanleitung

TOOLCRAFT Platinenhalter ZD-11ES

Best.-Nr. 3358951

1 Bedienungsanleitung zum Download

Verwenden Sie den Link www.conrad.com/downloads (oder scannen Sie den QR-Code), um

die komplette Bedienungsanleitung herunterzuladen (oder neue/aktuelle Versionen, wenn ver-

fügbar). Folgen Sie den Anweisungen auf der Webseite.

2 Bestimmungsgemäße Verwendung

Dieses Produkt ist als Hilfsständer zum Einspannen von Leiterplatten beim Löten, Reparieren

und anderen Arbeiten gedacht. Der Schieber des Ständers kann nach oben sowie unten be-

wegt und xiert werden, um verschiedenen Größen von Leiterplatten zu entsprechen.

Sollten Sie das Produkt für andere als die genannten Zwecke verwenden, kann das Produkt be-

schädigt werden. Eine unsachgemäße Verwendung kann zu Verletzungen oder Schäden führen.

Das Produkt entspricht den gesetzlichen Vorgaben und erfüllt sämtliche der nationalen und eu-

ropäischen Vorschriften. Aus Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt

nicht umbauen und/oder verändern. Lesen Sie sich die Bedienungsanleitung sorgfältig durch

und bewahren Sie sie sicher auf. Geben Sie das Produkt nur zusammen mit der Bedienungs-

anleitung an Dritte weiter.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen

3 Lieferumfang



PCB-Halter



Bedienungsanleitung

4 Symbolerklärung

Die folgenden Symbole benden sich am Produkt/Gerät oder erscheinen im Text:

Dieses Symbol warnt vor Gefahren, die Verletzungen nach sich ziehen können.

5 Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie

insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungs-

anleitung aufgeführten Sicherheitshinweise und Informationen für einen ord-

nungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung für

daraus resultierende Personen- oder Sachschäden. Darüber hinaus erlischt in

solchen Fällen die Gewährleistung/Garantie.

5.1 Allgemeine Hinweise



Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.



Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses könnte anderenfalls für

Kinder zu einem gefährlichen Spielzeug werden.



Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet wur-

den, wenden Sie sich an unseren technischen Kundendienst oder anderes Fachpersonal.



Lassen Sie Wartungs-, Änderungs- und Reparaturarbeiten ausschließlich von einer Fach-

kraft bzw. einer zugelassenen Fachwerkstatt ausführen.

5.2 Handhabung



Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder sogar das Herunter-

fallen aus geringer Höhe können das Produkt beschädigen.

5.3 Betriebsumgebung



Setzen Sie das Produkt keinen mechanischen Belastungen aus.



Schützen Sie das Gerät vor extremen Temperaturen, starken Stößen, brennbaren Gasen,

Dämpfen und Lösungsmitteln.



Schützen Sie das Produkt vor hoher Feuchtigkeit und Nässe.



Schützen Sie das Produkt vor direkter Sonneneinstrahlung.

5.4 Bedienung



Wenden Sie sich an einen Fachmann, wenn Sie Zweifel an der Bedienung, der Sicherheit

oder dem Anschluss des Produkts haben.



Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und

schützen Sie es vor unbeabsichtigter Verwendung. Versuchen Sie NICHT, das Produkt

selbst zu reparieren. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

–sichtbare Schäden aufweist,

–nicht mehr ordnungsgemäß funktioniert,

–über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen aufbewahrt

wurde oder

–erheblichen Transportbelastungen ausgesetzt wurde.

Wichtig:

–Prüfen Sie vor der Verwendung, ob der Ständer nicht beschädigt oder verformt ist.

Ersetzen Sie ihn gegebenenfalls.

–-Setzen Sie keine PCB ein, die die Kapazität des Ständers überschreitet, um Beschä

digungen zu vermeiden.

–Vermeiden Sie es, den Ständer während des Betriebs zu stoßen oder fallen zu lassen,

um seine lange Lebensdauer zu gewährleisten.

–Reinigen Sie den Ständer regelmäßig und halten Sie seine Oberäche sauber und

ordentlich, um seine gute Leistung sicherzustellen.

8 Reinigung und Pege

Wichtig:

–Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungsalkohol oder andere

chemische Lösungsmittel. Diese können zu Schäden am Gehäuse und zu Fehlfunkti-

onen des Produkts führen.

–Tauchen Sie das Produkt nicht in Wasser.

1. Trennen Sie die PCB vom Produkt.

2. Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.

9 Technische Daten

Betriebstemperatur -10 bis +70 °C .......................

Luftfeuchtigkeit bei Betrieb 5 - 95 % rF (nicht kondensierend) ...........

Lagertemperatur 0 bis +80 °C ...........................

Luftfeuchtigkeit bei Lagerung 0 - 80 % rF (nicht kondensierend) .......

Abmessungen (L x B x H) 210 x 150 x 40 mm .............

Gewicht 127 g .........................................

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rech-

te einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder die Erfassung

in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck,

auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
