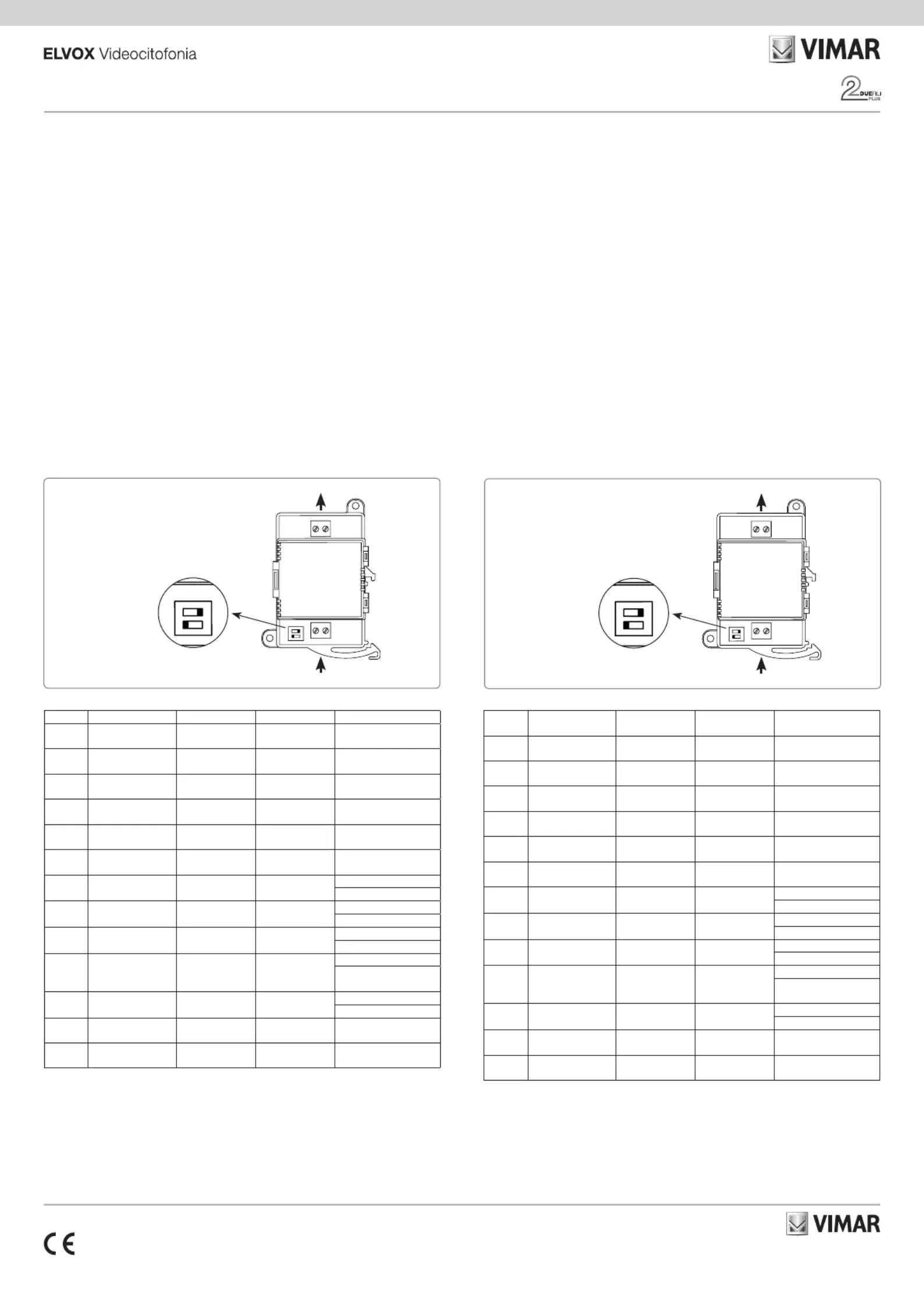

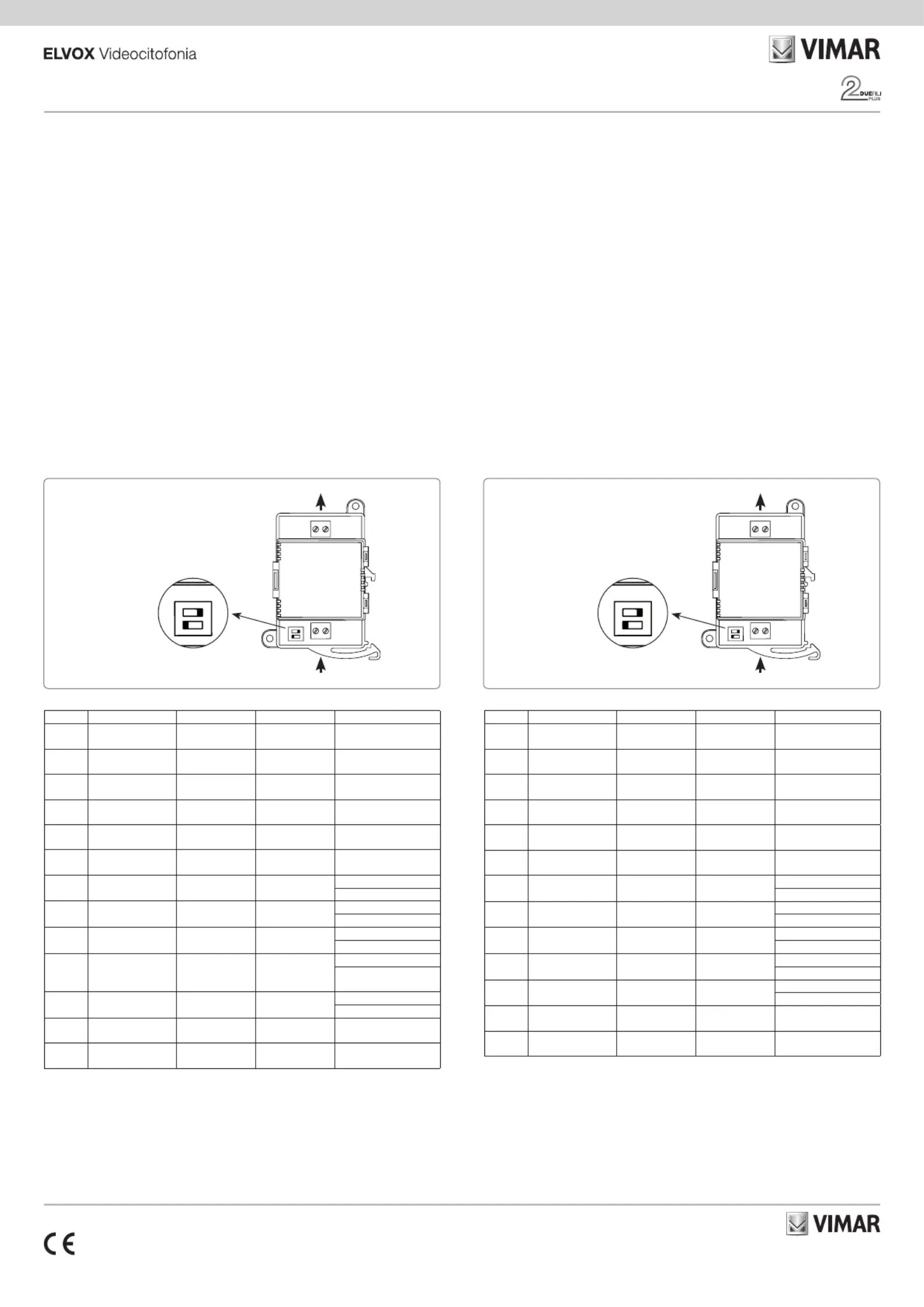

692M

49401423A0 01 2103

Dispositivo protezione da sovratensioni

Descrizione

L’ Amplificatore art. 692M e art. 692M/5 viene usato in impianti videocitofonici Due Fili,

quando è necessaria l’amplificazione del segnale video modulato.

Regolazioni

L’art. 692M e art. 692M/5 consente due livelli di amplificazione in uscita, a seconda del

settaggio del dip switch :GAIN

• Posizione – (meno) il guadagno è +6 dB

• Posizione + (più) il guadagno è +14 dB

Per la selezione del livello di guadagno, fare riferimento alla “ Tabella Attenuazione/Guada-

gno del segnale video”. La tabella consente di calcolare il valore di segnale video in arrivo

ad ogni monitor che non deve essere inferiore a -20 dBm.

Caratteristiche tecniche

- Temperatura di esercizio +5 / +40°C.

- Dimensioni in mm 60 (L) x 82 (L) x 21 (H)

- Morsetto IN = morsetto di ingresso bus Due Fili

- Morsetto OUT = morsetto di uscita bus Due Fili

- GAIN = GUADAGNO (+6dB / +14dB)

- Massimo livello di IN con settaggio del dip-switch GAIN in posizione “–” = 9 dBm

- Massimo livello di IN con settaggio del dip-switch GAIN in posizione “+” = 1 dBm

- Corrente passante massima = 1,4 A

- Corrente a riposo in assenza di segnale video 24 mA

- Consumo massimo 48 mA

* Nota: Il concentratore 69MX, 69MX/5 ripristina il segnale al valore +16 dBm.

Esempio di impianto:

Una targa, cavo 400 m, cinque distributori 692D, e un videocitofono collegato su uscita

derivata dell’ ultimo 692D.

+16 dBm (Targa) -20 dB (Cavo) -20 dB (Distributore) -2 dB (distributori passanti) = -26

dBm (al monitor)

In questo caso è necessario aggiungere un amplificatore Art. 692M impostato su 14 dB (po

sizione + nel dip-switch per ottenere al videocitofono un segnale di circa -12 dBm.

Tabella Attenuazione/Guadagno del segnale video

Articolo Tipologia Operazione Attenuazione / guadagno

Targa/Unità

elettronica Due Fili Sempre presente 16 dBmPARTENZA

69MX,

69MX/5 Concentratore Se presente * (vedi nota) 16 dB

69AM Selettore audio/video

per 4 telecamere Se presente Partenza 10 dB

69AM/T Selettore video per 4

telecamere Se presente Partenza 10 dB

732H,

732I

Cavo Bus Due Fili

Plus Sempre presente sottrai ( - ) -5 dB ogni 100m

6922.1 Alimentatore Sempre presente non sottrarre o

aggiungere nulla 0 dB

692S Separatore di

montante Se presente non sottrarre o

aggiungere nulla

-0,2 dB passante

-0,2 dB derivato

69DV Divisore di montante Se presente sottrai ( - ) -0,2 dB passante

-0 dB derivato

692D Distributore passivo Se presente sottrai ( - ) -0,5 dB passante

-20 dB derivato

692D/2 Distributore attivo Se presente sottrai ( - )

-0,2 dB passante

-4 / -8 / -12 dB

(selezionabile)

69RS Interfaccia di

espansione Se presente sottrai ( - ) -0,2 dB passante

-0,2 dB derivato

692M,

692M/5

Amplificatore di

montante Se presente Aggiungi ( + ) +6 / +14 dB (selezionabile)

Tutti Monitor ARRIVOPresente Accetta un segnale minimo

di -20 dBm

Power surge protection device

Description

The Amplifier Art. 692M and Art. 692M/5 is used in Two-Wire video door entry systems, when

the modulated video signal needs to be amplified.

Adjustment

Art. 692M and Art. 692M/5 offer two output amplification levels, depending on the GAIN

dip-switch setting:

• Position - (minus) gain is +6 dB

• Position + (plus) gain is +14 dB

When selecting the gain level, please refer to the “ ”. The Video signal attenuation/gain table

table can be used to calculate the value of the video signal arriving from the monitor, which

should be no lower than -20 dBm.

Technical specifications

- Operating temperature +5 / +40°C

- Dimensions in mm 60 (L) x 82 (L) x 21 (H)

- IN terminal = Two Wire bus input terminal

- OUT terminal = Two Wire bus output terminal

- GAIN = (+6dB / +14dB)

- Maximum IN level with GAIN dip-switch setting on position “–” = 9 dBm

- Maximum IN level with GAIN dip-switch setting on position “+” = 1 dBm

- Maximum thru-connection current = 1,4 A

- Standby current with no video signal 24 mA

- Maximum consumption 48 mA

Video signal attenuation/gain table

* Note: The concentrator 69MX, 69MX/5 restores le signal de la valeur +16 dBm.

Installation example:

One entrance panel, 400 m cable, five distributors 692D and one monitor connected to an

extension output of the final 692D.

+16 dBm (entrance panel) -20 dB (cable) -20 dB (distributor) -2 dB (thru-connection dis-

tributors) = -26 dBm (to the monitor)

In this case it is necessary to add an amplifier Art. 692M set to 14 dB (dip-switch position +

to obtain a signal of approx. -12 dBm for the monitor).

Art. Type Procedure Attenuation / gain

Entrance panel/Due

Fili Electronic unit Always present 16 dBmSTART

69MX,

69MX/5 Concentrator If present * (see note) 16 dB

69AM Audio/video selector

for 4 cameras If present Start 10 dB

69AM/T Video selector for 4

cameras If present Start 10 dB

732H,

732I

Bus Due Fili Plus

Cable Always present Subtract (-) -5 dB every 100 m

6922.1 Power supply Always present Do not subtract or

add anything 0 dB

692S Cable riser separator If present Subtract (-) -0,2 dB thru-connection

-0,2 dB extension

69DV Pillar divider If present Subtract (-) -0,2 dB thru-connection

-0 dB extension

692D Passive distributor If present Subtract (-) -0,5 dB thru-connection

-20 dB extension

692D/2 Active distributor If present Subtract (-) -0,2 dB thru-connection

-4 / -8 / -12 dB (selectable)

69RS Expansion interface If present Subtract (-) -0,2 dB thru-connection

-0,2 dB extension

692M,

692M/5 Cable riser amplifier If present Add (+) +6 / +14 dB (selectable)

All Monitor FINISHPresent Accepts a minimum signal

of -20 dBm





 



Fig. 1

Ingresso

Uscita





Nota: Il dip switch nella sezione

Zin , si riferisce ad una funzione

non utilizzata, lasciare Zin sulla

posizione ON.

Input

Output

Note: The dip-switch in section

Zin corresponds to an unused

function, leave Zin in the ON

position.





 



Fig. 1





Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

692M

49401423A0 01 2103

Dispositif de protection contre surtensions

Description

L’Amplificateur art. 692M et art. 692M/5 est utilisé dans des installations de portiers vidéos

Deux Fils, lorsque l’amplification du signal vidéo modulé est nécessaire.

Réglages

L’art. 692M et art. 692M/5 permet deux niveaux d’amplification en sortie, en fonction du

réglage du dip switch : GAIN

• Position – (moins) le gain est de +6 dB

• Position + (plus) le gain est de +14 dB

Pour la sélection du niveau de gain, consulter le « Tableau Atténuation/Gain du signal

vidéo ». Le tableau permet de calculer la valeur du signal vidéo entrant dans chaque moni

teur, qui ne doit pas être inférieure à -20 dBm.

Caractéristiques techniques

- Température de service +5 / +40°C.

- Dimensions en mm 60 (L) x 82 (L) x 21 (H)

- Borne IN = borne d’entrée

- Borne OUT = borne de sortie bus Deux Fils

- GAIN = GAIN (+6dB / +14dB) bus Deux Fils

- Niveau maximum de IN avec réglage du dip-switch GAIN sur position « – » = 9 dBm

- Niveau maximum de IN avec réglage du dip switch GAIN sur position « + » = 1 dBm

- Courant passant maximum = 1,4 A

- Courant au repos en l’absence de signal vidéo 24 mA

- Consommation maximale 48 mA

* Remarque: Le concentrateur 69MX, 69MX/5 rétablit le signal à valeurs de +16 dBm.

Exemple d’installation :

Une platine de rue, câble 400 m, cinq distributeurs 692D et un portier vidéo raccordé sur la

sortie dérivée du dernier 692D.

+16 dBm (Platine de rue) -20 dB (Câble) -20 dB (Distributeur) -2 dB (distributeurs pas-

sants) = -26 dBm (au moniteur)

Dans ce cas, il faut ajouter un amplificateur Art. 692M réglé sur 14 dB (position + dans le

dip-switch pour obtenir au portier vidéo un signal de -12 dBm environ.

Tableau Atténuation/Gain du signal vidéo

Article Type Opération Atténuation / gain

Platine de rue/Unité

électronique Due Fili Toujours présente 16 dBmDÉPART

69MX,

69MX/5 Concentrateur Si présent * (voir remarque) 16 dB

69AM Sélecteur a/v pour 4

caméras Si présent Départ 10 dB

69AM/T Sélecteur vidéo pour

4 caméras Si présent Départ 10 dB

732H,

732I

Câble Bus Due Fili

Plus Toujours présente Soustraire (-) -5 dB tous les 100 m

6922.1 Alimentation Toujours présente Ne rien soustraire

ou ajouter 0 dB

692S Séparateur de

montant Si présent Soustraire (-) -0,2 dB passant

-0,2 dB dérivé

69DV Répart. colon. mont. Si présent Soustraire (-) -0,2 dB passant

-0 dB dérivé

692D Distributeur passif Si présent Soustraire (-) -0,5 dB passant

-20 dB dérivé

692D/2 Distributeur actif Si présent Soustraire (-)

-0,2 dB passant

-4 / -8 / -12 dB

(sélectionnable)

69RS Interface extension Si présent Soustraire (-) -0,2 dB passant

-0,2 dB dérivé

692M,

692M/5

Amplificateur de

montant Si présent Ajouter (+) +6 / +14 dB

(sélectionnable)

Tous Moniteur ARRIVÉEPrésent Accepte un signal minimum

de -20dBm

Überspannungsschutz

Beschreibung

Die Verstärker Art. 692M und Art. 692M/5 wird in Due Fili Videotürsprechanlagen zur Verstär-

kung des modulierten Videosignals eingesetzt.

Einstellungen

Die Art. 692M und Art. 692M/5 bieten zwei ausgangsseitige Verstärkungspegel je nach Ein-

stellung des Dip-Schalters :GAIN

• Stellung – (minus) die Verstärkung beträgt +6 dB

• Stellung + (plus) die Verstärkung beträgt +14 dB

Zur Auswahl des Verstärkungspegels siehe “ Tabelle Abschwächung/Verstärkung des

Videosignals”. Anhand der Tabelle kann der Wert des an jedem Monitor eingehenden Vi

deosignals berechnet werden, das auf keinen Fall unter - 20 dBm liegen darf.

Technische Eigenschaften

- Betriebstemperatur +5 / +40°C

- Abmessungen in mm 60 (L) x 82 (B) x 21 (H)

- Klemme IN = Eingangsklemme bus Due Fili

- Klemme OUT = Ausgangsklemme bus Due Fili

- GAIN = VERSTÄRKUNG (+6dB / +14dB)

- Höchstpegel von IN bei Einstellung des Dip-Schalters GAIN auf “–” (minus) = 9dBm

- Höchstpegel von IN bei Einstellung des Dip-Schalters GAIN auf “+” (plus) = 1dBm

- Max. Durchgangsstrom = 1,4 A

- Strom im Ruhezustand ohne Videosignal 24 mA

- Max. Verbrauch 48 mA

* Anmerkung: Der Konzentrator 69MX, 69MX/5 stellt das Signal auf den Wert +16 dBm.

Anlagenbeispiel:

Ein Klingeltableau, Kabel 400 m, fünf Verteiler 692D, ein Videohaustelefon mit Anschluss an

einen vom letzten 692D abgezweigten Ausgang.

+16 dBm (Klingeltableau) -20 dB (Kabel) -20 dB (Verteiler) -2dB (durchgehende Verteiler)

= -26dBm (an Monitor)

In diesem Fall muss ein Verstärker Art. 692M mit Einstellung auf 14 dB (Stellung + in Dip-Schal

ter) installiert werden, um am Videohaustelefon ein Signal von ca. -12 dBm zu erhalten.

Tabelle Abschwächung/Verstärkung des Videosignals

Artikel Typ Eingriff Abschwächung/

Verstärkung

Klingeltableau/Due

Fili Elektronikeinheit Immer vorhanden 16 dBmSTART

69MX,

69MX/5 Konzentrator Sofern vorhanden * (siehe Anmerkung) 16 dB

69AM A/V-Umschalter für 4

Kameras Sofern vorhanden Start 10 dB

69AM/T Videoumschalter für

4 Kameras Sofern vorhanden Start 10 dB

732H,

732I

Bus Due Fili Plus

Kabel Immer vorhanden Subtrahieren ( - ) -5 dB alle 100m

6922.1 Netzgerät Immer vorhanden Nichts subtrahieren

oder addieren 0 dB

692S Separator Sofern vorhanden Subtrahieren ( - ) -0,2 dB durchgehend

-0,2 dB abgezweigt

69DV Steigleitung-Verteiler Sofern vorhanden Subtrahieren ( - ) -0,2 dB durchgehend

-0 dB abgezweigt

692D Passiver Verteiler Sofern vorhanden Subtrahieren ( - ) -0,5 dB durchgehend

-20 dB abgezweigt

692D/2 Aktiver Verteiler Sofern vorhanden Subtrahieren ( - )

-0,2 dB durchgehend

-4 / -8 / -12 dB

(sélectionnable)

69RS Erweiterungsschnitt-

stelle Sofern vorhanden Subtrahieren ( - ) -0,2 dB durchgehend

-0,2 dB abgezweigt

692M,

692M/5

Steigleitungsver-

stärker Sofern vorhanden Addieren ( + ) +6 / +14 dB

(sélectionnable)

Alle Monitor ANKUNFTVorhanden Akzeptiert ein Mindestsignal

von -20 dBm

Entrée

Sortie

Remarque: Le dip switch dans

la section Zin se réfère à une

fonction inutilisée, laisser Zin sur

position ON.





 



Fig. 1





Eingang

Ausgang

Hinweis: Der Dip-Schalter “Zin”

bezieht sich auf eine nicht ver-

wendete Funktion und ist auf ON

zu belassen.





 



Abb. 1





Produkt Specifikationer

Mærke:	Vimar
Kategori:	Modtager
Model:	ELVOX 692M/5

Har du brug for hjælp?

Hvis du har brug for hjælp til Vimar ELVOX 692M/5 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Modtager Vimar Manualer

15 December 2024

15 December 2024

15 December 2024

15 December 2024

Vimar 14590.SL Manual

15 December 2024

15 December 2024

15 December 2024

15 December 2024

15 December 2024

15 December 2024

Modtager Manualer

Nyeste Modtager Manualer

Planet Audio TR4000.1D Manual

15 Juni 2025

Planet Audio PL3000.1D Manual

15 Juni 2025

Planet Audio PSX18 Manual

15 Juni 2025

Planet Audio MB600.2D Manual

15 Juni 2025

Planet Audio AC1600.4 Manual

15 Juni 2025

Planet Audio PL2400.4 Manual

15 Juni 2025

Rane Zone Power Eight Manual

14 Juni 2025

Blaupunkt Melbourne 130 Manual

14 Juni 2025

NVX NDA12001 Manual

14 Juni 2025

Denon AVC-1930 Manual

14 Juni 2025
