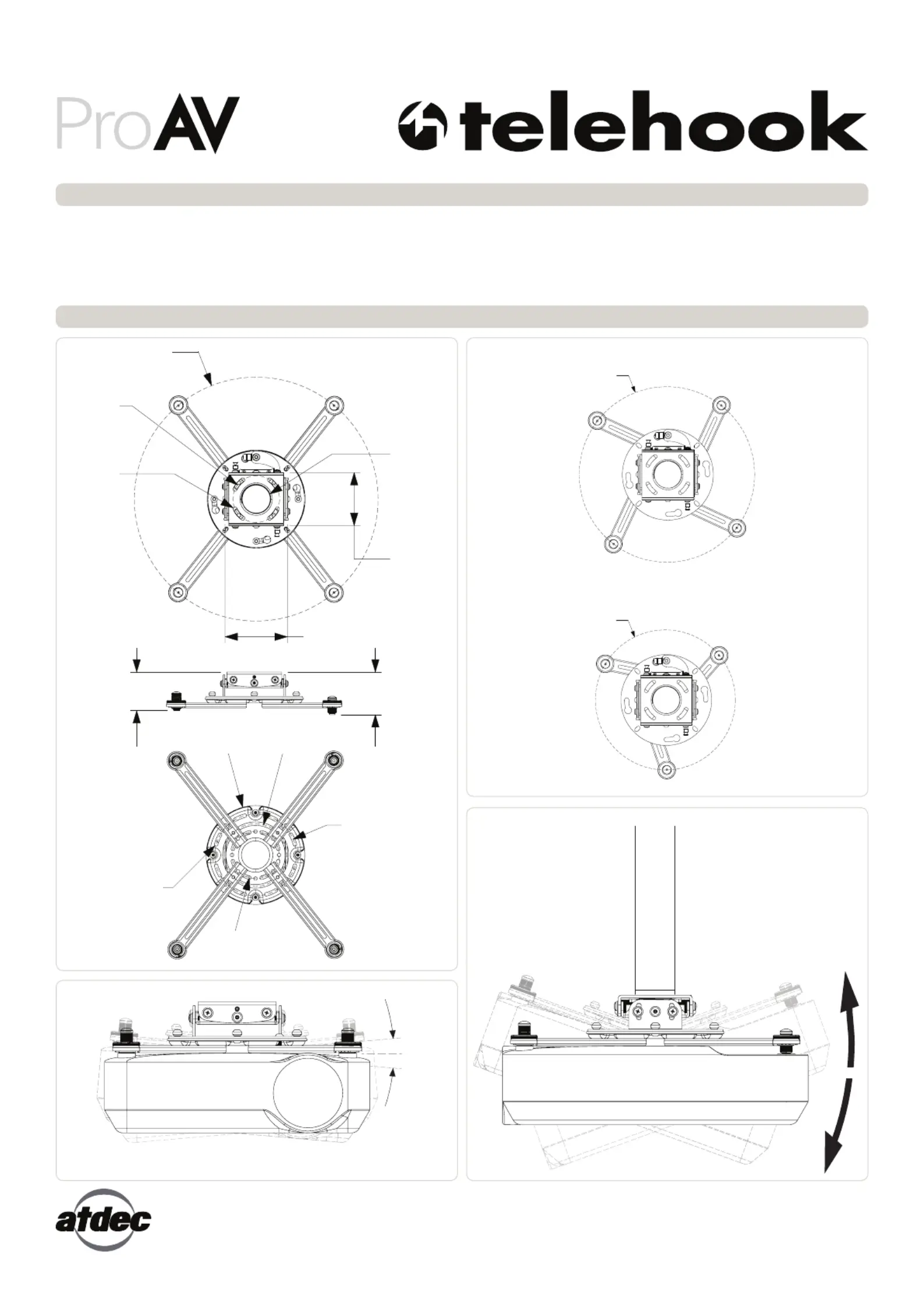

Side 1/1

Maximum Weight:

25kg (55lbs)

TH-PF

Pro AV Projector Ceiling Mount

General Features

Dimensions

No portion of this document or any artwork contained herein should be reproduced in any way without the express written consent of Atdec Pty Ltd.

Due to continuing product development, the manufacturer reserves the right to alter specifications without notice. Published 29.04.13 ©

Roll Adjustment:

Tilt Adjustment:

+5°

-5°

+20°

-20°

FRONT VIEW

Tilt Adjustment: Roll Adjustment: Color: Warranty:

20° (pole)

10° (ceiling)

5° White 10 years

SIDE VIEW

R220mm Max.

(8.7”)

Ø75mm

(3”)

Bolt Circle

Ø6.5mm

(0.25”)

1.5NPT

85mm

(3.3”)

100mm

(4”)

62mm Min.

(2.4”)

69mm Max.

(2.7”)

Ø157.5mm

(6.2”)

Ø100mm (4”)

Bolt Circle

Ø130mm (5”)

Bolt Circle

Ø75mm (3”)

Bolt Circle

Ø5.5mm

(0.2”)

Ø300mm

(12”)

Ø200mm

(8”)

4-LEG MINIMUM DISTANCE:

3-LEG MINIMUM DISTANCE:

Note: When mounting

the projector mount

flush to a ceiling,

depending on the

size and shape of the

projector a maximum

tilt of

10° can be

achieved.

Technical Specifications

Produkt Specifikationer

Mærke:	Atdec
Kategori:	Flad panel støtte
Model:	TH-PF
Produktfarve:	Hvid
Monteringstype:	Loft
Hældningsvinkelområde:	-20 - 20 °
Rotationsvinkel:	30 °
Maksimal vægtkapacitet:	25 kg
Drejelig vinkel:	5 °
Justerbar:	Ja
