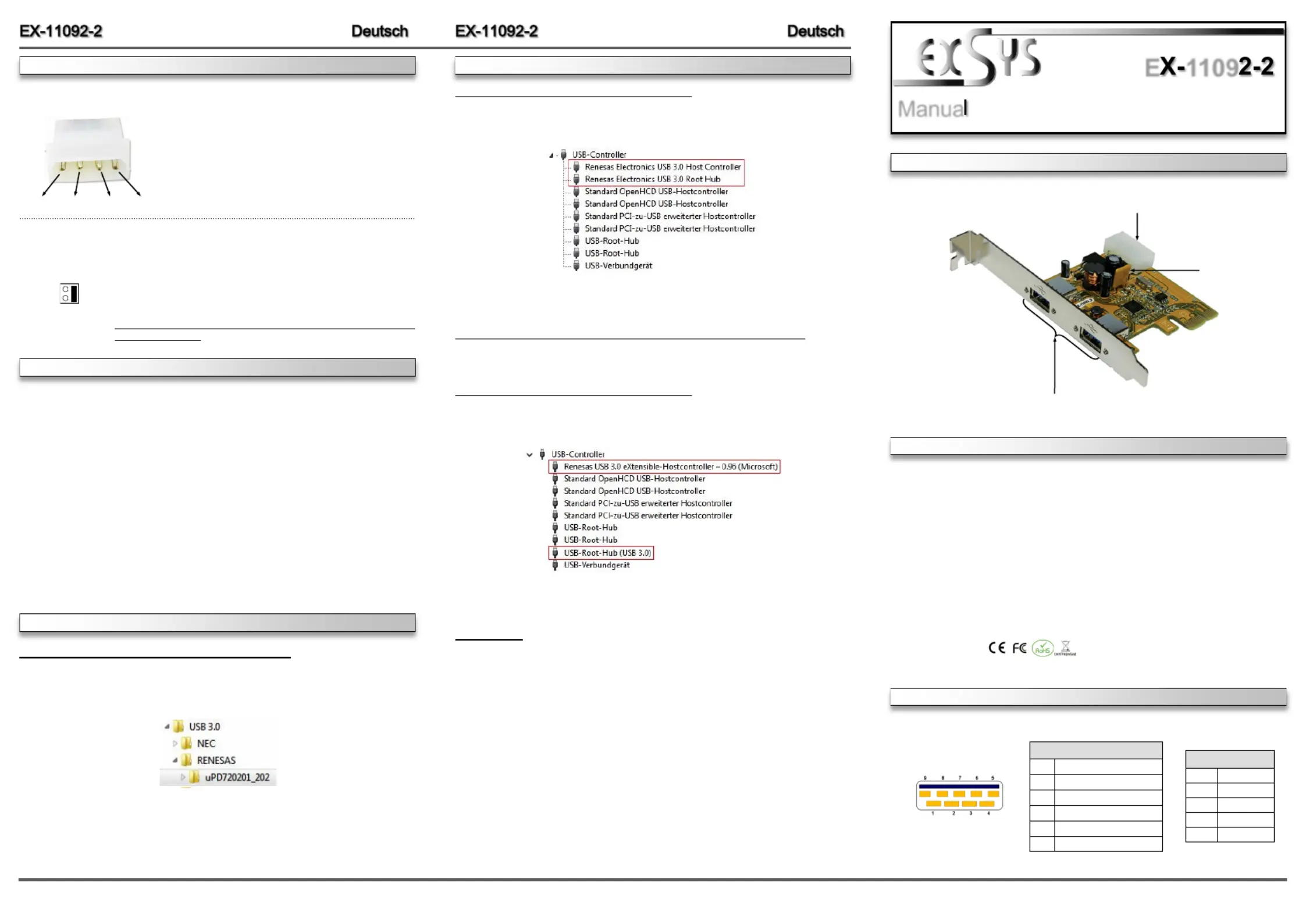

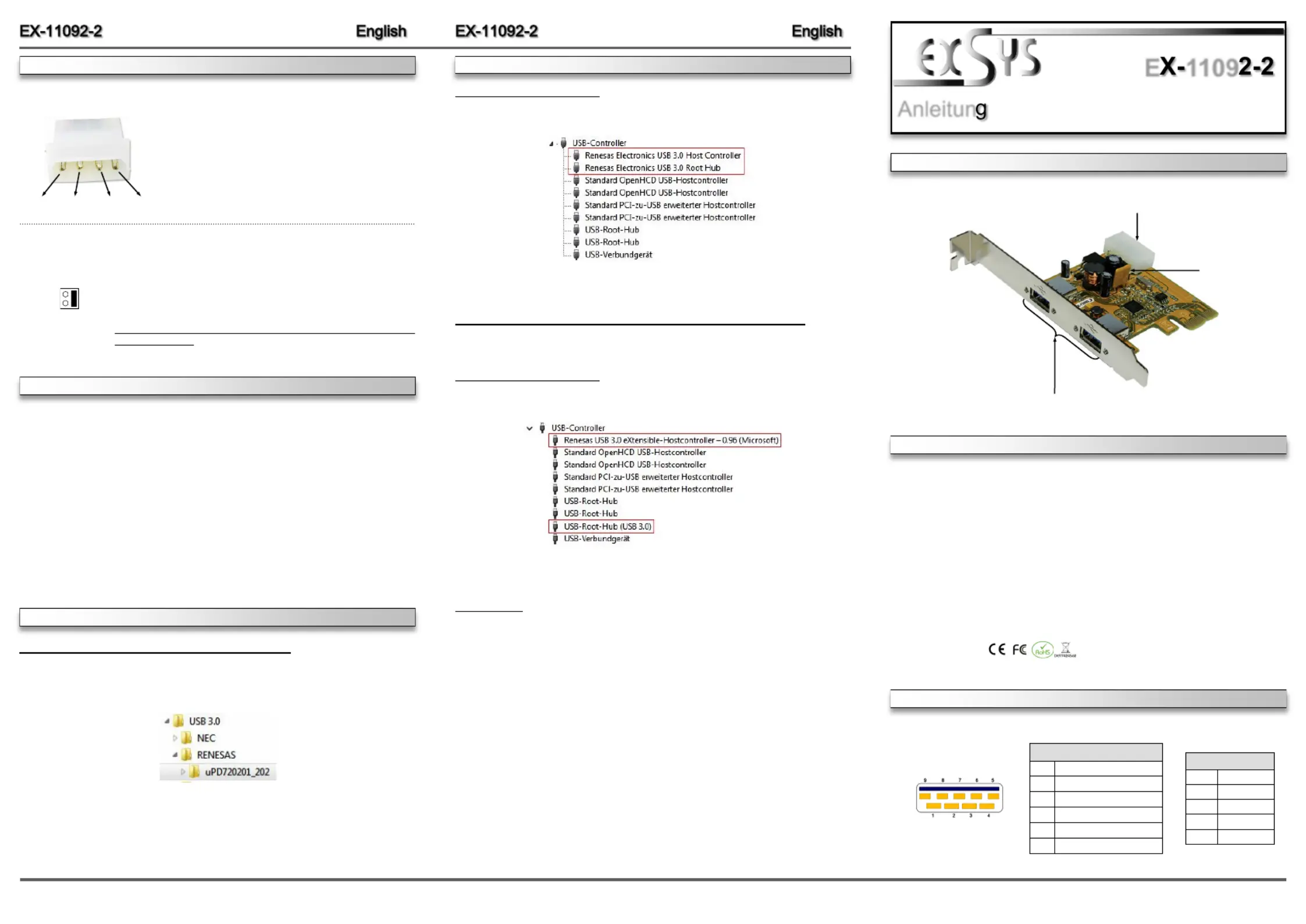

Side 1/2

6 5

Die EX-11092-2 ist eine USB 3.2 Gen 1 PCIe Karte. Sie ist mit zwei externen Buchsen ausge-

stattet, die jeweils 900mA Strom zu Verfügung stellen. Die EX 2 unterstützt die volle -11092-

Leistung von 900mA an beiden externen Buchsen ohne das Sie zusätzlichen Strom vom PC-

Netzteil benötigen. Sie unterstützt alle PCIe Slots von x1 bis x16. Der PCI Express Bus unter--

stützt optimal die Leistung des schnellen Renesas Chipsatz. Die EX 2 gewährleistet so -11092-

eine sichere Datenübertragung und exzellente Performance von bis zu 5Gbit pro Sekunde! Sie

unterstützt alle USB Anschlüsse von 1.1 bis 3.2. Zusätzlich bietet die EX 2 Ihnen die -11092-

Möglichkeit das USB Kabel an die UBS Buchsen der Karte zu verschrauben.

Kompatibilität: PCI Express p1-x1 bis x16 -

Betriebssysteme: Windows XP / Vista / 7 / 8.x / 10 / 11 / Server 20xx / Linux / Mac

Anschlüsse: 2x USB 3.2 Gen 1 A Buchse (verschraubbar), 1x 4 Pin Molex Power - -

Anschluss

Lieferumfang: 2, Low Profile Bügel, Treiber CD, Anleitung EX-11092-

Zertifikate:

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

Anleitun

Vers. 1.5 / 26.02.24

E 1109

ANSCHLÜSSE & JUMPER EINSTELLUNG

2x USB 3.2 Gen 1 A Buchse (verschraubbar)-

USB 3.2 Gen 1 Buchse:

USB 2.0 Pin s‘

Pin Signal

1 VCC

2 DATA -

3 DATA+

4 GND

USB 3.2 Pin s‘

Pin Signal

5 SSTX+

6 SSTX -

7 GND

8 SSRX+

9 SSRX -

4 Pin Molex Power Anschluss für PC Netzteil- -

DRIVER INSTALLATION

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „USB-Controller“ the following new entry's:

If you see this or a similar information the device is installed correctly.

Windows 8.x / 10 / 11 / Server 2012R2 & 2016 & 2019 & 2022

After the hardware installation, the operating system will recognize the device automatically and

install the drivers.

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „USB-Controller“ the following new entry's:

If you see this or a similar information the device is installed correctly.

Linux / Mac

After the hardware installation, the operating system will recognize the device automatically and

install the drivers.

JP1:

Jumper zur Auswahl

der Stromquelle

(Netzteil oder

PCI Express Bus)-

HARDWARE INSTALLATION

DRIVER INSTALLATION

Please note the following installation instructions. Because there are large differences between the

PC’s, we can give you only a general installation instructions for the EX-11092-2. Please refer your

computer s reference manual whenever in doubt.’

1. Turn off the power to your computer and any other connected peripherals.

2. Remove the mounting screws located at the rear and/or sides panels of your Computer and

gently slide the cover off.

3. Locate an available PCI-Express expansion slot and insert the card. Make sure that the card

is plugged in correctly.

4. If necessary please install now the external power supply to the card.

5. Then attach the card with a screw to the rear panel of the computer.

6. Gently replace your computer s cover and the mounting screws.’

Windows XP / Vista / 7 / Server 2003 & 2008R2

After starting Windows is recognizes a new . Now “ “USB (Universal Serial Bus) Controller-

insert the Driver CD into your CD ROM drive (e.g. drive D:) and start the which is -„ “ setup

located in the folder (see picture):„ “ USB 3.0/RENESAS/uDP720201_202

Follow the installation instructions and complete the installation.

Windows will now install automatically you right driver for your particular operating system. After

the installation the operating system detects the card and automatically install them.

CONNECTORS

4 Pin Molex Power Connector :-

1 +12V 2 GND 3 GND 4 +5V

If JP1 is set to AUX, the connector must be connected to

the power connector from the PC power supply.

Please make sure you connect the plug in the right

direction!

Attention! Never connect or release the plug while the

PC power is on!

INT = (Factory Setting)Power 900mA from PCI Express BUS -

AUX = Power 900mA from PC power supply

(For safe direct power from PC power supply to provide sufficient power

for devices with high power consumption)

The 4 Pin Molex Power Connector must then be connected to the -

PC power supply!

JP1:

INT

AUX

2 3

HARDWARE INSTALLATION

TREIBER INSTALLATION

Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen

PC‘s gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX 2 geben. -11092-

Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.

1. Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen

Sie bei allen Geräten den Netzstecker.

2. Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen

Sie vorsichtig das Gehäuse.

3. 11092 -Suchen Sie jetzt einen freien PCIe Steckplatz und stecken Sie die EX -2 vorsichtig

in den ausgewählten PCIe Steckplatz ein. Beachten Sie, das die EX 2 korrekt -11092-

eingesteckt ist und das kein Kurzschluss entsteht.

4. Gegebenenfalls installieren Sie nun die externe Stromversorgung zur Entlastung des Main-

boards!

5. 11092 -Danach befestigen Sie die EX - 2 mit einer Schraube am Gehäuse.

6. Jetzt das Computergehäuse mit den Schrauben wieder schließen.

Windows XP / Vista / 7 / Server 2003 & 2008R2

Windows erkennt beim Start einen neuen . Legen Sie “ “USB (Universal Serial Bus) Controller-

nun die Treiber CD in Ihr CD ROM Laufwerk (z.B. Laufwerk D:) ein und starten Sie das -„ “ setup

welches sich im Ordner befindet (siehe Abbildung):„ “ USB 3.0/RENESAS/uDP720201_202

Folgen Sie den Installationsanweisungen und schließen Sie die Installation ab.

Windows installiert jetzt automatisch den richtigen Treiber für das jeweilige Betriebssystem.

Nach der Installation der Treiber erkennt das Betriebssystem automatisch die Karte und instal-

liert diese.

TREIBER INSTALLATION

Manua

Vers. 1.5 / 26.02.24

E 1109

LAYOUT

ANSCHLÜSSE

4 Pin Molex Power Anschluss :-

1 +12V 2 GND 3 GND 4 +5V

Wenn JP1 auf AUX gestellt ist, muss der Anschluss mit

dem Stromanschluss vom PC Netzteil verbunden werden. -

Bitte auf die richtige Polarität achten!

Achtung! Stecker nie bei eingeschaltetem PC ein -

oder ausstecken!

The EX 2 is a plug & play high speed USB 3.2 Gen 1 expansion card for the PCIe bus. -11092- -

The EX 2 provides two external ports with 900mA power. There support the full power of -11092-

900mA at the two external ports, without the extra power from the PC power supply. It uses

data transfer rates up to 5Gbit/s. The EX 11092 2 design fully utilize the Renesas chipset, - -

which represents the latest in high speed USB 3.2 interface technology. In combination with the

fast PCI Express bus it provides a secure and very high data transfer on each single port. It -

supports all PCI Express slots x1 to x16. It supports all USB connections from 1.1 to 3.2. In -

addition, the EX 2 offers you the possibility to screw the USB cable to the UBS sockets -11092-

of the card.

Compatibility: PCI Express p2-x1 x16 - to

Operating Systems: Windows XP / Vista / 7 / 8.x / 10 / 11 / Server 20xx / Linux / Mac

Connectors: 2x USB 3.2 Gen 1 A Port (screw lock), 1x 4 Pin Molex Power Connector - -

Extent of delivery: 2, Low Profile Bracket, Driver CD, Manual EX-11092-

Certificates:

DESCRIPTION & TECHNICAL INFORMATION

ÜBERPRÜFEN DES INSTALLIERTEN TREIBER

Öffnen Sie den . Jetzt müssten Sie unter >Geräte Manager<-„USB Controller-“ folgende

Einträge sehen:

Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.

Windows 8.x / 10 / 11 / Server 2012R2 & 2016 & 2019 & 2022

Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX 2 automa--11092-

tisch und installiert diesen.

ÜBERPRÜFEN DES INSTALLIERTEN TREIBER

Öffnen Sie den >Geräte Manager<-. Jetzt müssten Sie unter „USB Controller-“ folgende Einträge

sehen:

Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.

Linux / Mac

Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX 2 automa--11092-

tisch und installiert diesen.

INT = (Werkseinstellung)Strom 900mA vom PCI Express BUS -

AUX = Strom 900mA vom PC Netzteil des Rechners-

(Zur Entlastung des Mainboards und zur stabilen Stromversorgung bei

Verwendung von Endgeräten mit hohem Stromverbrauch)

Der 4 Pin Molex Power Anschluss muss dann mit dem PC Netzteil - -

verbunden werden!

JP1:

INT

AUX

2x USB 3.2 Gen 1 A Port (screw lock)-

4 Pin Molex Power Connector for PC Power Supply-

JP1:

Jumper for select

the Power from

(Power Supply or

PCI Express Bus)-

CONNECTORS & JUMPER SETTINGS

USB 3.2 Gen 1 Port:

USB 2.0 Pin s‘

Pin Signal

1 VCC

2 DATA -

3 DATA+

4 GND

USB 3.2 Pin s‘

Pin Signal

5 SSTX+

6 SSTX -

7 GND

8 SSRX+

9 SSRX -
