Die EX 11494 2 ist eine USB 3.1 (Gen1) 4 Port Quad Channel PCI Express Karte. Sie ist mit 4 - - -

externen Port‘s ausgestattet, die jeweils 900mA Strom zu Verfügung stellen. Sie unterstützt alle

PCI Express Slots von p1-x4 bis x16. Der serielle PCI Express Bus unterstützt optimal die Leistung - -

des schnellen RENESAS Chipsatz. Zusätzlich besitzt jeder einzelne USB 3.1 (Gen1) Port einen

eigenen Chip und somit auch einen eigenen Channel. Die EX 11494 2 gewährleistet so eine - -

sichere Datenübertragung und exzellente Performance von bis zu 5Gbit pro Sekunde an jedem

Port! EX- -11494 2 benötigt zusätzlichen Strom vom PC Netzteil, um die volle Leistung von

900mA an den 4 externen Port‘s zu gewährleisten.

ANSCHLÜSSE

CN1 CN4: -

4x USB 3.1 (Gen1)

A Buchse für Endgeräte-

J2:

4 Pin Molex Power

Anschluss vom

PC Netzteil-

J1:

SATA 15 Pin

Power Anschluss

vom PC Netzteil-

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

Anleitun

Vers. 1.1 / 15.05.2019

E 1149

Kompatibilität: PCI Express p1-x4 bis x16, USB 1.1, 2.0, 3.0 & 3.1 -

Betriebssysteme: Windows XP/ Vista/ 7/ 8.x/ 10/Server 20xx/ Linux

Anschlüsse: 4x USB 3.1(Gen1) A -Buchse, 1x 4 Pin Molex, 1x SATA 15 Pin

Lieferumfang: EX 11494 2, Low Profile Bügel, Treiber CD, Anleitung - -

Zertifikate:

Achtung!

Stecker niemals umgekehrt

oder mit Gewalt einstecken.

USB 3.1 (Gen1) A Buchse:-

StdB_SS

GND_DR

VCC

StdB_SS

D+

D-

GND

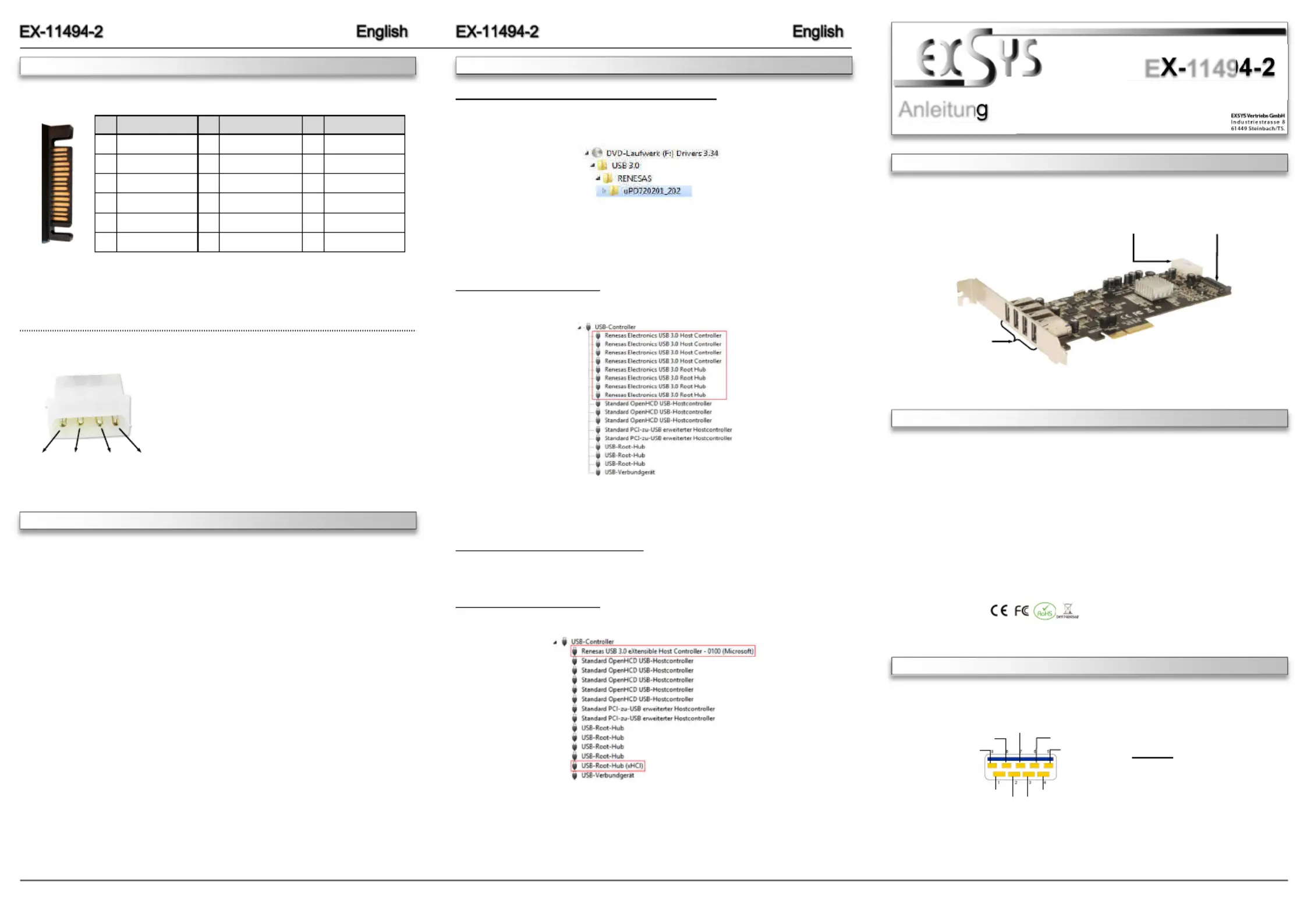

HARDWARE INSTALLATION

CONNECTORS

DRIVER INSTALLATION

J2:

J1:

Pin Assignment Pin Assignment

1 3.3 Volt (Orange) 7 5 Volt (pre charge) -

2 3.3 Volt (Orange) 8 5 Volt (Red)

3 3.3 Volt (pre charge) 9 5 Volt (Red) -

Pin Assignment

13 12 Volt (pre - charge)

14 12 Volt (Yellow)

15 12 Volt (Yellow)

4 Ground (Black) 10 Ground (Black)

5 Ground (Black) 11 Reserve

6 Ground (Black) 12 Ground (Black)

For using the EX 11494 2 you must connect the card with the PC power supply. It must be - -

connected only one power connector J1 J2! Please make sure you connect the plug in the OR

right direction.

Never connect or release the plug while the PC is supplied with power!

1 +12V 2 GND 3 GND 4 +5V

For using the EX 11494 2 you must connect the card with - -

the PC power supply. It must be connected only one power

connector J1 J2! Please make sure you connect the plug OR

in the right direction.

Never connect or release the plug while the PC is

supplied with power!

Please note the following installation instructions. Because there are large differences between the

PC’s, we can give you only a general installation instructions for the EX-11494-2. Please refer your

computer’s reference manual whenever in doubt.

1. Turn off the power to your computer and any other connected peripherals.

2. Remove the mounting screws located at the rear and/or sides panels of your Computer and

gently slide the cover off.

3. Locate an available PCI -Express expansion slot and insert the card. Make sure that the card

is plugged in correctly.

4. Now install the power supply via the SATA 15 pin connector or the 4 pol molex connector.

(see picture Connectors J1 or J2)

5. Then attach the card with a screw to the rear panel of the computer.

6. Gently replace your computer’s cover and the mounting screws.

Windows XP/ Vista/ 7/ Server 2003 & 2008R2

After starting Windows is recognizes a new . Start the “USB (Universal Serial Bus) Controller“-

„ “ file which is in the “uPD720201_202” folder (see picture):SETUP

Follow the installation instructions and complete the installation.

Windows will now install automatically you right driver for your particular operating system. After

the installation the operating system detects the card and automatically install them.

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „USB-Controller“ the following new entry's:

If you see this or a similar information the device is installed correctly.

Windows 8.x/ 10/ Server 2012R2

After the hardware installation, the operating system will recognize the device automatically and

install the drivers.

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „USB Controller“ -the following new entry's:

If you see this or a similar information the device is installed correctly.

2 3

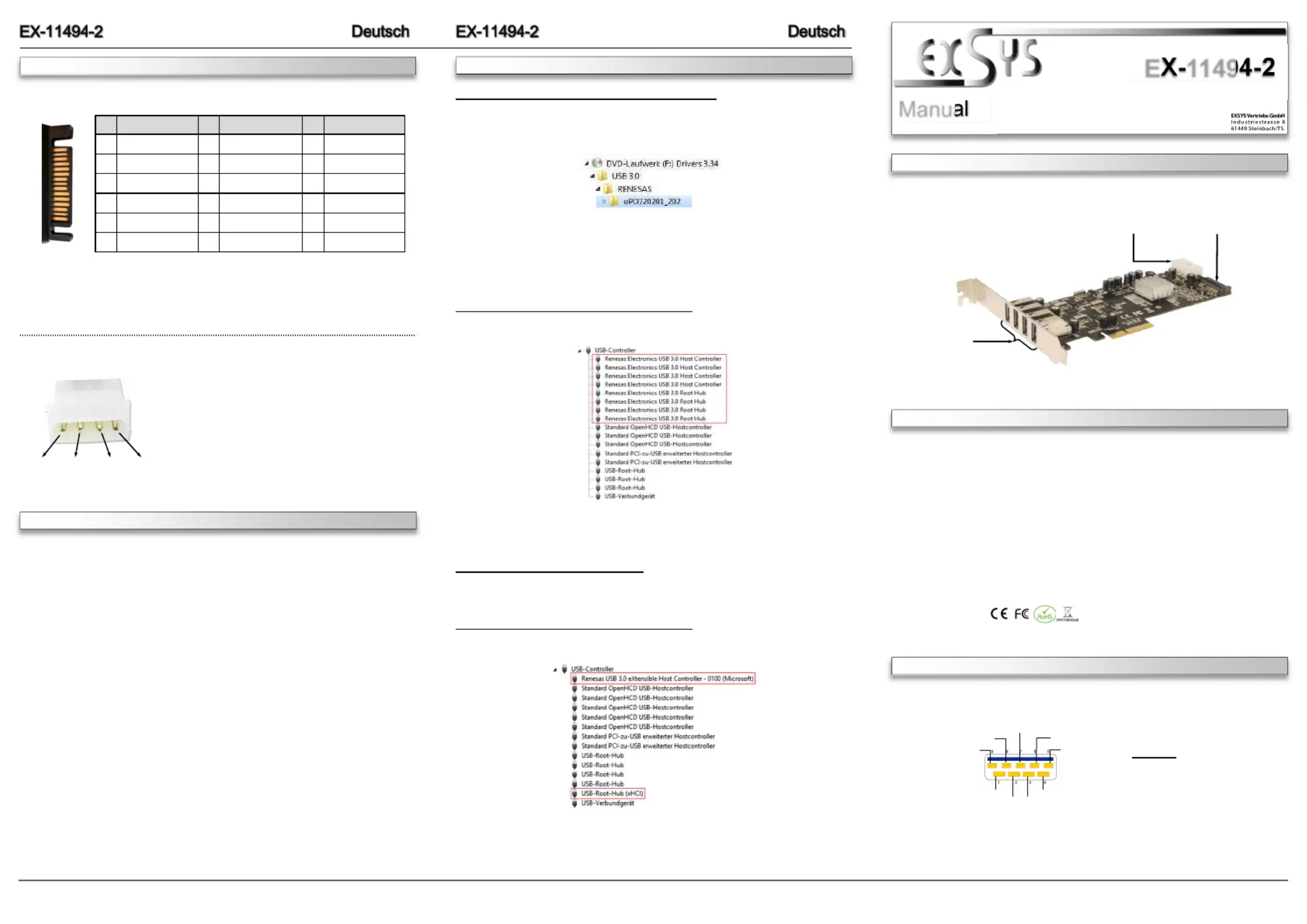

HARDWARE INSTALLATION

ANSCHLÜSSE

TREIBER INSTALLATION

J2:

J1:

Pin Bezeichnung Pin Bezeichnung

1 3.3 Volt (Orange) 7 5 Volt (pre charge) -

2 3.3 Volt (Orange) 8 5 Volt (Red)

3 3.3 Volt (pre charge) 9 5 Volt (Red) -

Pin Bezeichnung

13 12 Volt (pre - charge)

14 12 Volt (Yellow)

15 12 Volt (Yellow)

4 Ground (Black) 10 Ground (Black)

5 Ground (Black) 11 Reserve

6 Ground (Black) 12 Ground (Black)

Um die EX 11494 2 zu betreiben, muss die Karte mit dem Stromanschluss vom PC Netzteil - -

verbunden werden! Es darf nur ein Stromanschluss verwendet werden J1 J2! ODER

Bitte auf die richtige Polarität achten!

Achtung! Stecker nie bei eingeschaltetem PC ein oder ausstecken!

1 +12V 2 GND 3 GND 4 +5V

Um die EX 11494 2 zu betreiben, muss die Karte mit dem - -

Stromanschluss vom PC Netzteil verbunden werden! Es darf

nur ein Stromanschluss verwendet werden J1 J2! ODER

Bitte auf die richtige Polarität achten!

Achtung! Stecker nie bei eingeschaltetem PC ein oder

ausstecken!

Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC‘s

gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX 11494 2 geben. Bei Unklar-- -

heiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.

1. Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen Sie

bei allen Geräten den Netzstecker.

2. Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen

Sie vorsichtig das Gehäuse.

3. Suchen Sie jetzt einen freien PCI -Express Steckplatz und stecken Sie die EX-11494-2 vor-

sichtig in den ausgewählten PCI Express Steckplatz ein. Beachten Sie, das die EX 11494- - -2

korrekt eingesteckt ist und das kein Kurzschluss entsteht.

4. Installieren Sie nun die externe Stromversorgung über den SATA 15 Pin Stecker oder den 4

Pin Molex Stecker. (siehe Abbildung Anschlüsse J1 oder J2)

5. Danach befestigen Sie die EX -11494-2 mit einer Schraube am Gehäuse.

6. Jetzt das Computergehäuse mit den Schrauben wieder schließen.

Windows XP/ Vista/ 7/ Server 2003 & 2008R2

Windows erkennt beim Start vier neue . Legen Sie “USB (Universal Serial Bus) Controller“-

nun die Treiber CD in Ihr CD Rom Laufwerk (z.B. Laufwerk D:) ein und starten Sie das -

„SETUP“ welches sich im Ordner „uPD720201_202“ befindet (siehe Abbildung):

Folgen Sie den Installationsanweisungen und schließen Sie die Installation ab.

Windows installiert jetzt automatisch den richtigen Treiber für das jeweilige Betriebssystem.

Nach der Installation der Treiber erkennt das Betriebssystem automatisch die Karte und instal-

liert diese.

ÜBERPRÜFEN DES INSTALLIERTEN TREIBER

Öffnen Sie den . Jetzt müssten Sie unter folgende >Geräte Manager<-„USB Controller“ -

Einträge sehen:

Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.

Windows 8.x/ 10/ Server 2012R2

Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem die EX 11494 2 automa-- -

tisch und installiert diesen.

ÜBERPRÜFEN DES INSTALLIERTEN TREIBER

Öffnen Sie den >Geräte Manager<-. Jetzt müssten Sie unter „USB Controller“ -folgende Einträge

sehen:

Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.

The EX 11494 2 is a plug & play high speed USB 3.1 (Gen1) 4 port quad channel PCI Express - - -

expansion card. The EX 11494 2 provides 4 external ports with 900mA power. The EX 11494 2 - - - -

design fully utilize the RENESAS chipset, which represents the latest in high speed USB 3.1

(Gen1) interface technology. In addition each USB 3.1 (Gen1) port has a own chip and thus a

separate channel. In combination with the fast PCI Express bus provide the EX 11494 2 a - - -

secure and very high data transfer up to 5Gbit/s at each port. It supports all PCI Express slots -

x4 till x16. The EX 11494 2 need extra power from the PC power supply to ensure the full - -

power of 900mA on the 4 external port’s.

CONNECTORS

CN1 CN4: -

4x USB 3.1 (Gen1)

A Port for Devices -

J2:

4 Pin Molex Power

Connector from

Power Supply

J1:

SATA 15 Pin

Power Connector

from Power Supply

DESCRIPTION & TECNICAL INFORMATION

LAYOUT

Manua

Vers. 1.1 / 15.05.2019

E 1149

Compatibility: PCI Express p2-x4 to x16, USB 1.1, 2.0, 3.0 & 3.1 -

Operating System: Windows XP/ Vista/ 7/ 8.x/ 10/Server 20xx/ Linux

Connectors: 4x USB 3.1(Gen1) A -Port, 1x 4 Pin Molex, 1x SATA 15 Pin

Extent of delivery: EX 11494 2, Low Profile Bracket, Driver CD, Manual - -

Certificates:

Attention!

Never plug in with force or

in wrong direction.

USB 3.1 (Gen1) A Port:-

StdB_SS

GND_DR

VCC

StdB_SS

D+

D-

GND

Produkt Specifikationer

Mærke:	EXSYS
Kategori:	Netværkskort/adapter
Model:	EX-11494-2
Dybde:	168 mm
Højde:	64 mm
Vægt:	300 g
Brugervejledning:	Ja
Opbevaringstemperatur (T-T):	-29 - 75 °C
Relativ luftfugtighed ved drift (H-H):	5 - 95 %
Antal USB 3.2 Gen 1 (3.1 Gen 1) type-A-porte:	4
Driftstemperatur (T-T):	0 - 55 °C
Antal:	1
Understøttede Windows-operativsystemer:	Windows 10, Windows 10 x64, Windows 7, Windows 7 x64, Windows 8, Windows 8 x64, Windows Vista, Windows XP
Værtsgrænseflade:	PCIe
Intern:	Ja
Plug and play:	Ja
Understøttede operativsystemer til servere:	Windows Server 2003, Windows Server 2008, Windows Server 2012
Output-grænseflade:	USB 3.2 Gen 1 (3.1 Gen 1)
Hot-swap:	Ja
Udvidelseskort standard:	PCIe 2.0
Dataoverførselshastighed (maks.):	5 Gbit/sek.
Antal interne SATA-porte:	1
