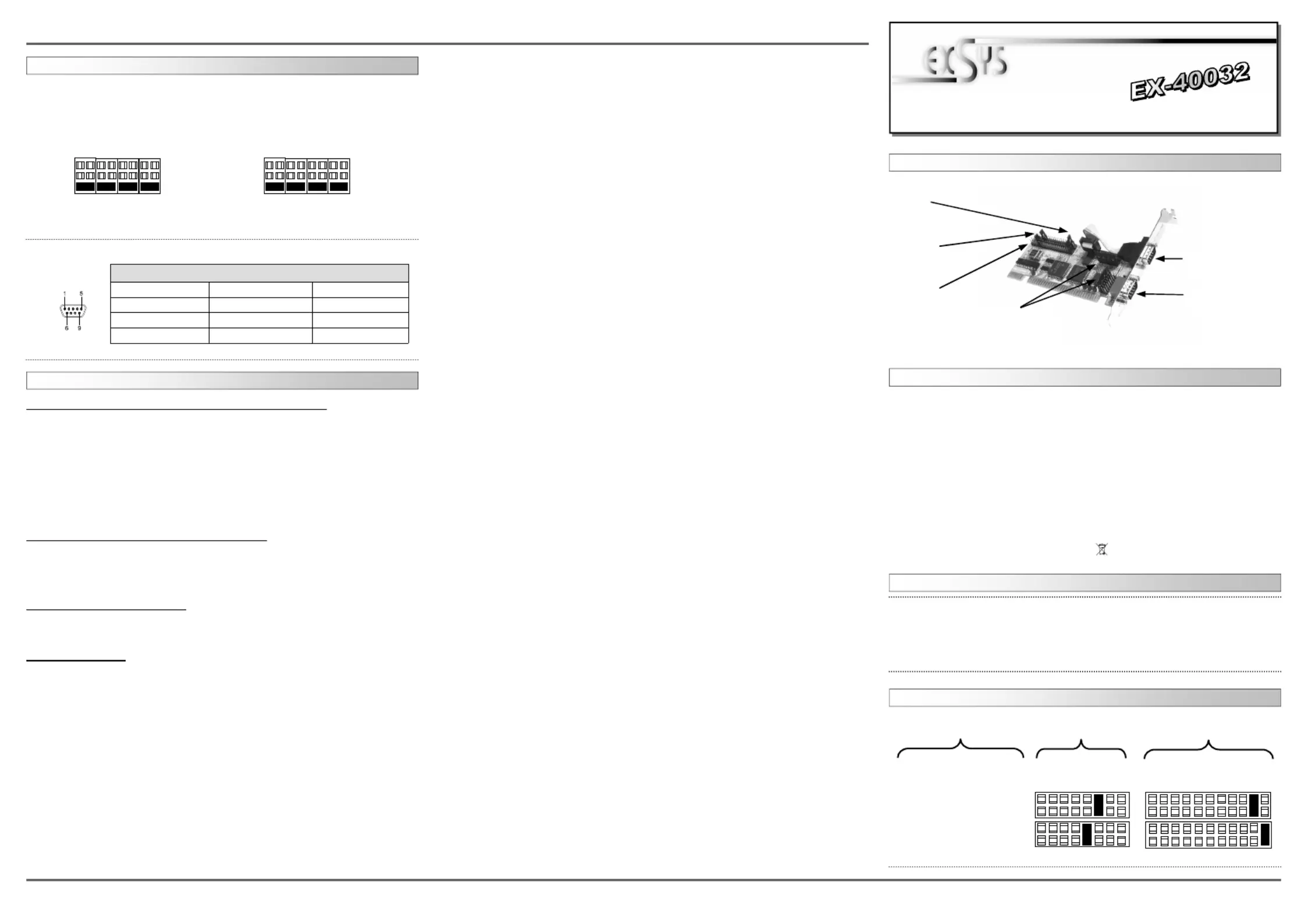

JUMPER EINSTELLUNG & ANSCHLÜSSE :

Die EX-40032 ist eine 2S RS-232 Seriell ISA Karte und ist mit zwei High-Speed FIFO 16C550

Interface ausgestattet. Die 16C550 Bausteine haben einen 16-Byte Buer. Die EX-40032

verfügt über zwei 9 Pin D-SUB Stecker für den Anschluss von Peripheriegeräten mit Standard

RS-232 Seriell Interface (Modem, Plotter, Maus usw.). Bei Bedarf besteht die Möglichkeit, +5V- oder

+12V auf einen der vier Pins von den beiden 9 Pin Stecker zu legen. Die EX-40032 ist mit einem

Adress-Decoder ausgestattet, der es Ihnen ermöglicht, alle I/O Adressen auf einfache und prob-

lemlose Art einzustellen. Die Seriellen Ausgänge können wahlweise mit den I/O Adressen 3F8

(COM1), 2F8 (COM2), 3E8 (COM3), 2E8 (COM4), 250 (COM5), 258 (COM6) oder 260 (COM7)

betrieben werden. Außerdem können zu den I/O Adressen folgende 11 Interrupts (IRQ 3, 4, 5, 6,

7, 9, 10, 11, 12, 14, 15) eingestellt werden. Die Seriellen Ausgänge können bei Bedarf abgeschal-

tet werden (DIS).

BESCHREIBUNG & TECHNISCHE DATEN:

AUFBAU:

Kompatibilität: ISA 8- oder 16-bit

Betriebssysteme: DOS/ WIN 9x/ ME/ NT4.0/ 2000/ Server 2003/ XP/ Vista/ 7/ 8

Linux v. OS

Anschlüsse: 2x 9 Pin Seriell D-SUB Stecker

Lieferumfang: EX-40032, Anleitung

Zertikate:

CECE

/ FCC / RoHS / WEEE DE97424562 / WHQL

DB9M:

Pin Signal Pin Signal Pin Signal

1 CDC 4 DTR 7 RTS

2 RXD 5 GROUND 8 CTS

3 TXD 6 DSR 9 RI

Serial 9 Pin D-SUB male connector (S1 and S2)

DRIVER INSTALLATION:

Windows 9x/ ME/ 2000/ Server 2003/ XP/ Vista/ 7/ 8:

Start

Windows 9.x, ME, 2000, Server 2003, XP, Vista or 7

and click to >Start< Setting< >

>Control Panel< >Add/Remove Hardware< Next< > . Mark >Add/Troubleshoot a De-

vice< and click >Next<. Mark >Add a new device< and click >Next<. Mark >Yes, search

for new hardware<. Click to >Next<. Windows give now following information to the

screen „Detected hardware“Install Communications Port“. Click to Next< „ > and

>Finish<.

The EX-40032 is now congured with COM3 and COM4 in the Device-Manager.

CHECK THE INSTALLED DRIVER:

Click at Start Run<> < then enter “compmgmt.msc“ and click at >OK<. In the windows

that open select >Device Manager<. Under ”Ports (COM and LPT)“ you should nd one

or more new ”PCI Ports“ as sample (COM3). If you see this or similar entries the card is

installed correctly.

CHANGE PORT NUMBER:

If you like to change the port number for example COM3 to COM5, open the >Device

Manager< click at >COM3<, >Settings< and then >Advance<. There you can change

between COM3 to COM256.

Windows NT 4.0:

Start Windows NT 4.0. The operating system will install automatically the EX-40032 with

COM3 and COM4. This you can check if you click to >Start< Setting< Control Panel< > >

>Ports<. You must see then the setting COM3 and COM4. You can check the EX-40032

also under NT-Diagnostic. Klick to. >Start< Programs< Administrative Tools > >

[Common]< Windows NT-Diagnostics< > after you click to >Resource< IRQ< > . You can

see then the setting „03E8-03EE Serial 0 ISA“ „02E8-02EE Serial 0 ISA.and

The EX-40032 it’s install now correctly.

JUMPER SETTING & CONNECTORS :

BedienungsanleitungBedienungsanleitung

Vers. 1.3 / 03.05.13

S2:

I/O Adressen

COM 1-7

S2: 9 Pin Stecker

Seriell Anschluss

S1: 9 Pin Stecker

Seriell Anschluss

S1:

I/O Adressen

COM 1-7

S1+S2:

Interrupt

3 bis 15

Port I/O adr. Interrupt

3E8 (COM3) IRQ 4 S1

2E8 (COM4) IRQ 3 S2

3F8

2F8

3E8

2E8

250

258

260

DIS

IRQ 3

IRQ 4

IRQ 5

IRQ 6

IRQ 7

IRQ 9

IRQ 10

IRQ 11

IRQ 12

IRQ 14

IRQ 15

Werkseinstellung I/O Adressen Interrupt (IRQ)

KONFIGURATION:

Die EX-40032 muss vor dem Einbau in ein Computersystem konguriert werden. Dabei ist zu

beachten, dass keine I/O Adressen und Interrupts doppelt belegt werden. Die Einstellungen

erfolgen mittels den Steckbrücken (Jumper). Wird bei den I/O Adressen der Jumper auf „DIS“

installiert, ist die entsprechende Funktion automatisch deaktiviert (Disable). Die nachstehende

Abbildung zeigt die Standardkonguration ab Werk.

+5V oder +12V

einstellbar auf den

9 Pin Stecker

The EX-40032 give you the possibility congure +5V or +12V to the four dierent pins from the

9 pin (S1) and (S2) male connector :

Attention !! The jumpers for +5Volt or +12Volt are set from the factory to disable. For normal

use never change the jumper.

S1:

S2:

+ 5 Volt

+ 12 Volt

Disable

Pin 1

Pin 4

Pin 8

Pin 9

+ 5 Volt

+ 12 Volt

Disable

Pin 1

Pin 4

Pin 8

Pin 9

EXEXEX

-400324003240032

DeutschDeutschDeutsch

EXEXEX

-400324003240032

DeutschDeutschDeutsch

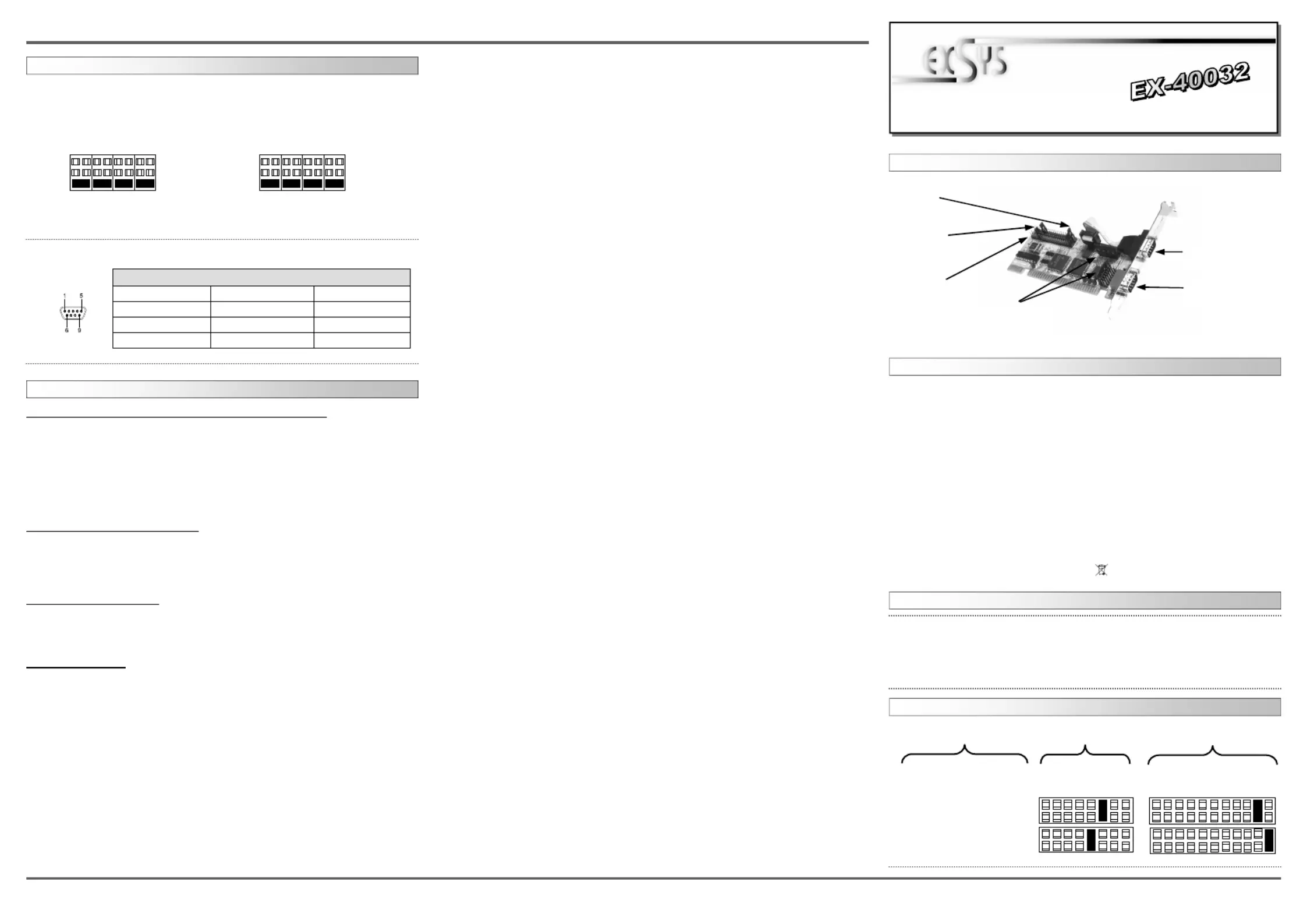

The EX-40032 is a 16-bit RS-232 serial card is equipped with two high-speed 16-Byte FIFO

16C550 port. The EX-40032 includes two external 9 pin D-SUB male connector for attaching

peripherals unit with standard RS-232 serial interface (Modem, Mouse, Plotter etc.).

The EX-40032 serial card has an extended address decoder, which allows easy conguration

with all seven I/O addresses 3F8 (COM1), 2F8 (COM2), 3E8 (COM3), 2E8 (COM4), 250

(COM5), 258 (COM6) and 260 (COM7). In addition to the I/O addresses, it’s possible to adding

eleven interrupts (IRQ 3, 4, 5, 6, 7, 9, 10, 11, 12, 14, 15). The serial ports can be disabled

(DIS).

DESCRIPTION & TECNICAL INFORMATION:

Compatibility: ISA 8– or 16-Bit

Operating system: DOS/ WIN 9x/ ME/ NT4.0/ 2000/ Server 2003/ XP/ Vista/ 7/ 8

Linux v. OS

Connections: 2x 9 pin D-SUB serial male connector

Extent of delivery: EX-40032, Manual

Certicates:

CECE

/ FCC / RoHS / WEEE DE97424562 / WHQL

LAYOUT:

JUMPER SETTING & CONNECTORS :

DB9M:

Pin Signal Pin Signal Pin Signal

1 CDC 4 DTR 7 RTS

2 RXD 5 GROUND 8 CTS

3 TXD 6 DSR 9 RI

Seriell 9 Pin D-SUB Stecker (S1 und S2)

JUMPER EINSTELLUNG & ANSCHLÜSSE :

TREIBER INSTALLATION:

Windows 9x/ ME/ 2000/ Server 2003/ XP/ Vista/ 7/ 8:

Starten Sie Windows 9.x, ME, 2000, Server 2003, XP, Vista oder 7 und klicken Sie dann auf

> > >Start< Einstellung< Systemsteuerung< Hardware< Weiter< Geräte > > . Markieren Sie >

hinzufügen< Weiter< Ja nach neuen Hardwarekom- und klicken Sie auf > . Markieren Sie >

ponenten suchen< Weiter<. Klicken Sie auf > .

Windows wird jetzt folgende Info auf dem Bildschirm anzeigen „Gefundene Hardwarekompo-

nenten“Kommunikationsanschluss installieren“. Weiter< Fertig „ Klicken Sie auf > und >

stellen<.

Die EX-40032 ist jetzt im Gerätemanager z.B. als COM3 und COM4 konguriert.

ÜBERPRÜFEN DER INSTALLIERTEN TREIBER:

Klicken Sie auf < > < geben Sie ein und klicken Sie auf Start Ausführen “compmgmt.msc“

>OK< >GeräteManager<. „Anschlüsse (COM und . Wählen Sie nun Dort müssten Sie unter

LPT)“ “PCI Ports“ z.B. (COM3) einen oder mehrere neue sehen. Wenn Sie diese oder ähnli-

che Einträge sehen, ist die Karte korrekt installiert.

ÄNDERN DER PORT NUMMER:

Hier können Sie die Ports ändern, klicken Sie z.B. auf >COM3< >Anschlusseinstellung< und

>Erweitert<. Sie können dann zwischen COM3 und COM256 wählen!

Windows NT 4.0:

Starten Sie Windows NT. Das Betriebssystem installiert automatisch die EX-40032 als COM 3

und COM 4. Dies kann wie folgt überprüft werden. Klicken Sie auf > >Start< Einstellung<

>Systemsteuerung< >Anschlüsse< . Es muss jetzt ein neuer Eintrag mit z.B. COM3 und

COM4 zu sehen sein. Es kann auch unter NT-Diagnostik die EX-40032 überprüft werden.

Klicken Sie auf > . Bei >Programme< Verwaltung< >Windows NT-Diagnose< >Resourcen<

IRQ sehen Sie die EX-40032 mit Unter I/O-Port, „04 Serial ISA“ und „03 Serial ISA“.

sollten Sie den Eintrag und sehen „03E8-03EE Serial 0 ISA“ „02E8-02EE Serial 0 ISA“ .

Die EX-40032 wurde somit von Windows NT erkannt und korrekt eingetragen.

User ManualUser Manual

Vers. 1.3 / 03.05.13

Mit der EX-40032 haben Sie die Möglichkeit +5V oder +12V auf einen der folgenden vier Pins

von oder zu kongurieren : S1 S2

Achtung!!! Nur kongurieren wenn für das Peripheriegerät auch +5Volt oder +12Volt

gebraucht wird. Für normale Anwendungen, Jumper nicht verändern.

S1:

S2:

+ 5 Volt

+ 12 Volt

Disable

Pin 1

Pin 4

Pin 8

Pin 9

+ 5 Volt

+ 12 Volt

Disable

Pin 1

Pin 4

Pin 8

Pin 9

S2:

I/O addresses

COM 1-7

S2: 9 pin male

Serial connector

S1: 9 pin male

Serial connector

S1:

I/O addresses

COM 1-7

S1+S2:

Interrupt

3 to 15

+5V or +12V

setting to the 9 Pin

male connector

CONFIGURATION:

The EX-40032 16-Bit serial card must be congured, before is installed into a computer

system. Never Use the same I/O address and Interrupt with more than one port. Jump-

er are used to congure the card according to the system environment. With the Jump-

er “DIS” you can disabled the I/O addresses. The following table shows the standard

factory settings.

Port I/O adr. Interrupt

3E8 (COM3) IRQ 4 S1

2E8 (COM4) IRQ 3 S2

3F8

2F8

3E8

2E8

250

258

260

DIS

IRQ 3

IRQ 4

IRQ 5

IRQ 6

IRQ 7

IRQ 9

IRQ 10

IRQ 11

IRQ 12

IRQ 14

IRQ 15

Factory setting I/O addresses Interrupt (IRQ)

Produkt Specifikationer

Mærke:	EXSYS
Kategori:	Ikke kategoriseret
Model:	EX-40032
Bredde:	128 mm
Dybde:	55 mm
Vægt:	200 g
Relativ luftfugtighed ved drift (H-H):	5 - 95 %
Driftstemperatur (T-T):	0 - 55 °C
Forbindelsesteknologi:	Ledningsført
Mac kompabilitet:	Ingen
Værtsgrænseflade:	ISA
Stik:	9-polet
Antal serielle porte:	2
Porte, antal:	2
Chipsæt:	TL 16C550CFN
