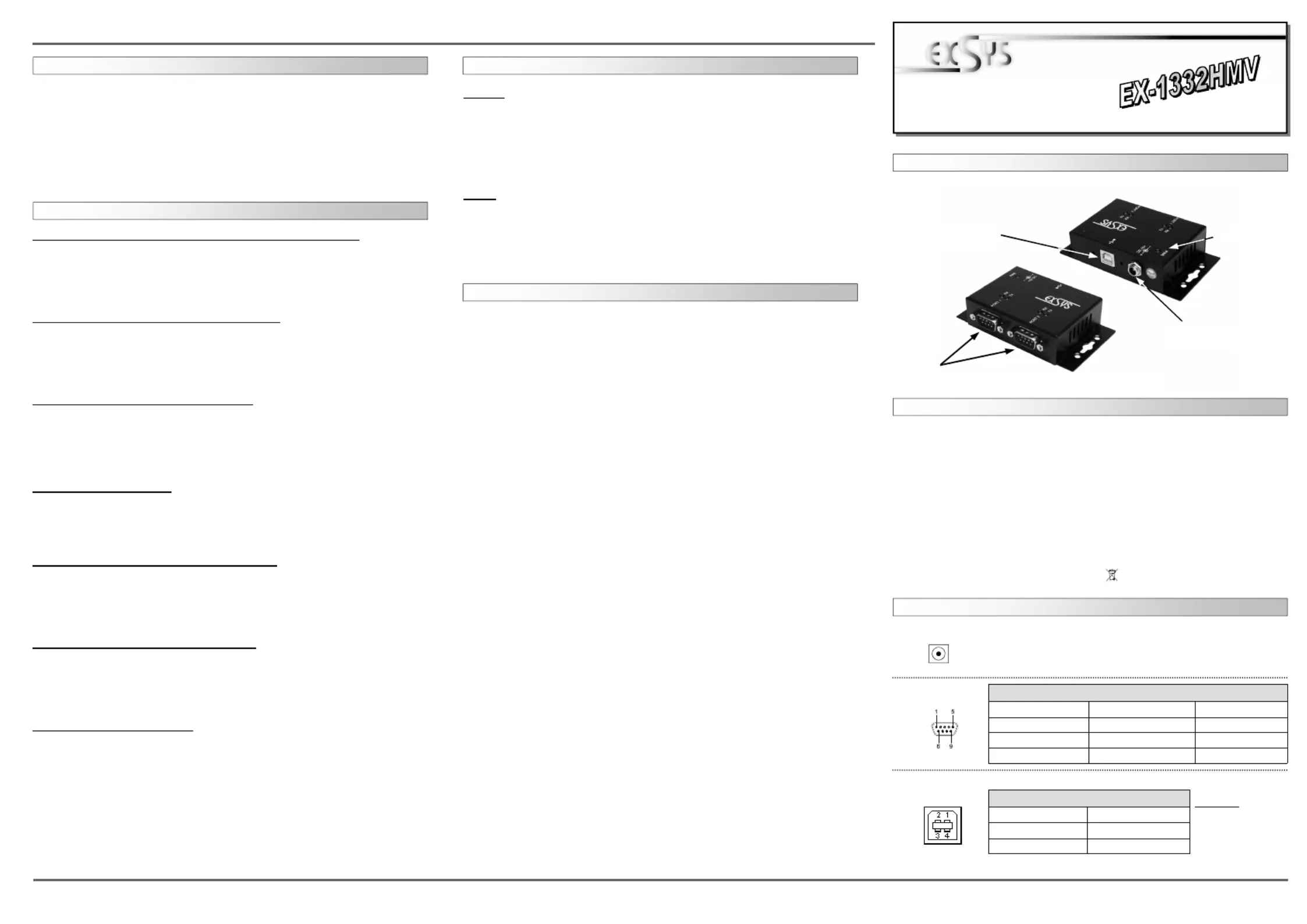

Side 1/2

6 5

EXEXEX

-1332HMV1332HMV1332HMV

EnglishEnglishEnglish

EXEXEX

-1332HMV1332HMV1332HMV

EnglishEnglishEnglish

Die EX-1332HMV ist ein Modul zur Umsetzung von USB 2.0 auf zwei RS-232 Schnitt-

stellen mit FIFO 16C550 Ports für den Anschluss von High Speed Seriellen RS-232

Peripherie Geräten (z.B. Modem, Plotter usw.). Die USB Module sind Hot Plug & Play

fähig. Für die Einstellungen der I/O Adressen und Interrupts sind keine Jumper und

Einstellungen notwendig. Sie werden vom System BIOS und beim installieren des

Betriebssystems automatisch vorgenommen. Die EX-1332HMV ist zusätzlich mit ver-

schraubbarem USB Anschluss und Netzteil Anschluss ausgerüstet.

BESCHREIBUNG & TECHNISCHE DATEN:

AUFBAU:

BedienungsanleitungBedienungsanleitung

Vers. 1.1 / 06.06.13

Kompatibilität: USB 2.0 Anschluss

Betriebssysteme: WIN 9.x/ ME/ 2000/ XP/ Server 200x/ Vista/ 7/ 8, Linux, MAC

Anschlüsse: 2x 9 Pin D-Sub Stecker, 1x USB B-Buchse, 1x 5V Buchse

Lieferumfang: EX-1332HMV, Treiber CD, Anleitung, USB Kabel

Zertikate:

CECE

CE / FCC / RoHS / WEEE DE97424562 / WHQL

JUMPER EINSTELLUNG & ANSCHLÜSSE :

ACHTUNG !!!

Nur zur Verwendung mit optionalem Original Netzteil !!!

5 Volt Buchse:

Pin Signal Pin Signal Pin Signal

1 CDC 4 DTR 7 RTS

2 RXD 5 GROUND 8 CTS

3 TXD 6 DSR 9 RI

Seriell 9 Pin D-SUB Stecker (S1 & S2)

DB 9M:

USB B-Buchse:

USB 2.0 B-Buchse

Pin Signal Pin Signal

1 VCC 3 DATA+

2 DATA- 4 GND

Achtung!

Stecker nie umge-

kehrt oder mit

Gewalt einstecken.

HARDWARE INSTALLATION:

DRIVER INSTALLATION:

Because there are large dierences between PC’s, we can give you only a general installa-

tion guide for the EX-1332HMV. Please refer your computer’s reference manual whenever

in doubt.

1. Connect the USB cable to the USB B-Port of the module an lock the screw.

2. Now connect the other end from the USB cable (A-Plug) to the A-Port at your PC.

CLEANING:

For cleaning please use only a dry u less cloth and remove the dirt with gently pres-

sure. In the area of the connectors please make sure that no bres from the cloth re-

main in the connectors. Attention! Never use a moist or wet cloth for cleaning!

Betriebs LED

S1 & S2: 9 Pin Stecker Seriell RS-232

5V Buchse für externes

Netzteil (Verschraubbar)

USB B-Buchse

PC-Anschluss

(Verschraubbar)

Windows XP/ Vista/ 2000/ Server 200x/ 7/ 8 (32&64-Bit) :

Windows will recognize a new and open the hardware assistant. “FT232R USB UART“

Please choose manual installation and put the driver CD into your CD-Rom drive. Enter

the Path

"D:\USB_to_IO\FTDI\(32_64bit)Win7_8_XP_Vista_2008_2008R2_2003_2000”.

into the box for the Path/Source and click at . Now Windows search for >next/continue<

the drivers in the specied directory. Follow the hardware assistant and nish the instal-

lation. If Windows recognizes other new devices repeat the above described steps.

Attention! Restart Windows in any case after installing the drivers.

CHECK THE INSTALLED DRIVER:

Click at <> < then enter and click at . In the windows Start Run “compmgmt.msc“ >OK<

that open select Under you should nd >Device Manager<. ”Ports (COM and LPT)“

one more new as sample (COM5). If you see this or similar entries "USB Serial Port„

the module is installed correctly.

INSTALL THE PERIPHERAL DEVICE:

The speed from the serial ports can be set to the maximum baud rate of 115.2Kbaud.

With double click select for example < >Device manager< > USB Serial Port (COM5) .

Now you can select the dierent settings of baud rate, stop/start-bits etc. This setting

you can use also for the other COM ports.

Windows 98/ 98SE/ ME:

Windows will recognize a new and open the hardware assistant. “FT232R USB UART“

Please choose manual installation and put the driver CD into your CD-Rom drive (as

sample D:) . Now enter the Path into the box for the “D:\USB_to_IO\FTDI\Win98_ME”

Path/Source and click at . Now Windows search for the drivers in the >next/continue<

specied directory. Follow the hardware assistant and nish the installation. If Windows

recognizes other new devices repeat the above described steps. Restart Attention!

Windows in any case after installing the drivers.

CHECK THE INSTALLED DRIVER:

Click at <> < then enter and click at . In the windows Start Run “compmgmt.msc“ >OK<

that open select Under you should nd >Device Manager<. ”Ports (COM and LPT)“

one more new as sample (COM3). If you see this or similar entries "USB Serial Port„

the module is installed correctly.

CHANGE PORT NUMBER:

If you like to change the port number for example COM 3 to COM 5, open the >Device

Manager< click at >COM3<, >Settings< and then >Advance<. There you can change

between COM 3 to 256.

LINUX:

There are drivers available for Linux. The drivers are located in the folder

“D:\USB_to_IO\FTDI\Linux x86_64“ on the driver CD. They are supported by the most

versions of Linux. Because each individual distribution and kernel version of Linux is

dierent, sadly we cant provide a installation instruction. Please refer to the installation

manual for standard IO ports from your Linux version !

MAC:

There are drivers available for MAC. The drivers are located in the folder

“D:\USB_to_IO\FTDI\MAC OSX or Mac_OS_9_8“ on the driver CD. They are support-

ed by the most versions of MAC OS. Because each individual version of MAC OS is

dierent, sadly we cant provide a installation instruction. Please refer to the installation

manual for standard IO ports from your MAC OS version !

2 3

EXEXEX

-1332HMV1332HMV1332HMV

DeutschDeutschDeutsch

EXEXEX

-1332HMV1332HMV1332HMV

DeutschDeutschDeutsch

The EX-1332HMV is a plug & play high-speed USB 2.0 to Serial module for USB 2.0

ports with two RS-232 connectors. It provides each 2 ports for devices and 1 uplink USB

port for PC. The USB to Serial modules design utilizes the Chip-Set FTDI with 16C550

UART which incorporates the latest in high speed interface technology. It is not possible

to change the address or IRQ settings manually, they will be obtained automatically by

the system (BIOS) and operating system. The EX-1332HMV provides USB connector

and power supply connector with screw lock additionally.

DESCRIPTION & TECNICAL INFORMATION:

LAYOUT:

HARDWARE INSTALLATION :

TREIBER INSTALLATION:

USB B-Connector

for PC with screw lock

User ManualUser Manual

Vers. 1.1 / 06.06.13

Compatibility: USB 2.0 Connector

Operating system: WIN 9.x/ ME/ 2000/ XP/ Server 200x/ Vista/ 7/ 8, Linux, MAC

Connectors: 2x 9 Pin RS232 connector, 1x USB B-Port, 1x 5V connector

Extent of delivery: EX-1332HMV, Driver CD, Manual, USB cable

Certicates:

CECE

CE / FCC / RoHS / WEEE DE97424562 / WHQL

JUMPER SETTING & CONNECTORS :

ATTENTION !!!

Use only with original optional power supply !!!

5 Volt Connector:

DB 9M:

Pin Signal Pin Signal Pin Signal

1 CDC 4 DTR 7 RTS

2 RXD 5 GROUND 8 CTS

3 TXD 6 DSR 9 RI

Serial 9 Pin male connector (S1 & S2)

USB B-Connector:

Attention!

Never plug in with

force or in wrong

direction.

USB 2.0 B-Connector

Pin Signal Pin Signal

1 VCC 3 DATA+

2 DATA- 4 GND

Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen

PC‘s gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-1332HMV

geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computer-

systems.

1. Schließen Sie das mitgelieferte Kabel an der USB B-Buchse des EX-1332HMV an

und verschrauben Sie es.

2. Verbinden Sie nun das andere Ende (A-Stecker) des mitgelieferten Kabels mit der A-

Buchse an Ihrem PC.

Windows XP/ Vista/ 2000/ Server 200x/ 7/ 8 (32&64-Bit) :

Windows erkennt automatisch einen neuen " “. Legen Sie die Treiber FT232R USB UART

CD in Ihr CD-ROM Laufwerk ein (z.B. Laufwerk D:). Lassen sie nicht automatisch nach

dem Treiber suchen. Sondern geben sie folgenden Pfad in das Feld "Quelldatei Pfad etc."

ein. Die Treiber liegen in dem Verzeichnis

"D:\USB_to_IO\FTDI\(32_64bit)Win7_8_XP_Vista_2008_2008R2_2003_2000”.

ÜBERPRÜFEN DES INSTALLIERTEN TREIBERS:

Klicken Sie auf < > < geben sie ein und klicken sie Start Ausführen “compmgmt.msc“

auf . Wählen sie nun Dort müssten Sie unter >OK< >GeräteManager<. "Anschlüsse

(COM und LPT)" "USB Serial Port (COM5) bis (COM8)" neue Einträge und unter

"Universeller Serieller Bus Controller" den Eintrag sehen. "USB Serial Converter"

Wenn Sie diese oder ähnliche Einträge sehen, sind die USB Module korrekt installiert.

INSTALLATION DER PERIPHERIEGERÄTE:

Die Seriellen Ports, der USB Module können nun auf die Maximale Baudrate von

115.2Kbaud eingestellt werden. Zum Beispiel mit Doppelklick den >USB Serial Port

(COM3)< . önen Nun können Sie die verschieden Angaben wie z.B. Baudrate, Stopp-

bits usw. eintragen. Die Baudrate darf nicht über 115'200 Baud eingestellt werden. Die

gleichen Einstellungen können auch für die restlichen COM Ports eingestellt werden.

Windows 98/ 98SE/ ME:

Windows ndet einen neuen . Legen Sie die Treiber CD in Ihr CD“FT232R USB UART“

-ROM Laufwerk ein (z.B. Laufwerk D:). Lassen sie nicht automatisch nach dem Treiber

suchen. Geben sie in das Feld "Quelldatei Pfad etc." “D:\USB_to_IO\FTDI\Win98_ME”

ein.

ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:

Klicken Sie auf < > < geben sie ein und klicken sie Start Ausführen “compmgmt.msc“

auf . Wählen sie nun Dort müssten Sie unter >OK< >GeräteManager<. "Anschlüsse

(COM und LPT)" "USB Serial Port (COM5) bis (COM8)" neue Einträge und unter

"Universeller Serieller Bus Controller" den Eintrag sehen. "USB Serial Converter"

Wenn Sie diese oder ähnliche Einträge sehen, sind die USB Module korrekt installiert.

INSTALLATION DER PERIPHERIEGERÄTE:

Die Seriellen Ports, der USB Module können nun auf die Maximale Baudrate von

115.2Kbaud eingestellt werden. Zum Beispiel mit Doppelklick den >USB Serial Port

(COM3)< . önen Nun können Sie die verschieden Angaben wie z.B. Baudrate, Stopp-

bits usw. eintragen. Die Baudrate darf nicht über 115'200 Baud eingestellt werden. Die

gleichen Einstellungen können auch für die restlichen COM Ports eingestellt werden.

ÄNDERN DER COM ADRESSE:

Hier können sie die Ports ändern, klicken sie z.B. auf >COM3< >Anschlusseinstellung<

und >Erweitert<. Sie können dann zwischen COM3 und 256 wählen!

REINIGUNG:

Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht

faserndes Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich

der Anschlüsse bitte darauf Achten, dass keine Fasern des Tuchs in der Buchse hinter-

lassen werden. Verwenden Sie bitte zu Reinigung in keinem Fall ein feuchtes oder

nasses Tuch!

TREIBER INSTALLATION:

Power LED

S1 & S2: 9 Pin Serial RS-232 connector

5V Connector for power

supply with screw lock

LINUX:

Es gibt für diese Karte Linux Treiber. Die Treiber benden sich im Verzeichnis

“D:\USB_to_IO\FTDI\Linux x86_64“ auf der Treiber CD. Sie werden unter den meisten

Linux Versionen unterstützt. Da sich die einzelnen Distributionen und Kernelversionen

sehr von einander unterscheiden können wir ihnen leider hier keine Installationsanwei-

sung geben. Bitte halten sie sich an die Installationsanweisung für USB Ports ihrer Linux

Version.

MAC:

Es gibt für diese Karte MAC Treiber. Die Treiber benden sich im Verzeichnis

“D:\USB_to_IO\FTDI\MAC OSX oder Mac_OS_9_8“ auf der Treiber CD. Sie werden

unter den meisten MAC OS Versionen unterstützt. Da sich die einzelnen Versionen von

einander unterscheiden können wir ihnen leider hier keine Installationsanweisung ge-

ben. Bitte halten sie sich an die Installationsanweisung für USB Ports ihrer MAC OS

Version.

Produkt Specifikationer

Mærke:	EXSYS
Kategori:	Ikke kategoriseret
Model:	EX-1332HMV
Bredde:	103 mm
Dybde:	61 mm
Højde:	24 mm
Vægt:	300 g
Brugervejledning:	Ja
Opbevaringstemperatur (T-T):	-30 - 75 °C
Relativ luftfugtighed ved drift (H-H):	5 - 95 %
Driftstemperatur (T-T):	0 - 55 °C
Forbindelsesteknologi:	Ledningsført
Certificering:	CE, FCC
Mac kompabilitet:	Ja
Bæredygtighedscertifikater:	RoHS
Understøttede Windows-operativsystemer:	Ja
Understøttede Mac-operativsystemer:	Ja
Understøttede Linux-operativsystemer:	Ja
Værtsgrænseflade:	USB
Intern:	Ingen
Seriel grænsefladetype:	RS-232/422/485
Antal serielle porte:	2
Output-grænseflade:	Seriel
Chipsæt:	FTDI
