EINLEITUNG / INTRODUCTION

Vielen Dank, dass Sie sich für unsere EX 47960/EX 47961 entschieden haben. Diese Adapter wurden - -

entwickelt, um einen DB9 (Stecker oder Buchse) auf einen RJ45 Anschluss zu konvertieren, welcher -

an ein Cat5e Kabel verbunden werden kann. Die serielle RS232 Verbindung mit Cat5e Kabel verbes-- - -

sert die Kommunikationsreichweite und Zuverlässigkeit gegenüber den herkömmlichen Kabeln.

Thank you for purchasing our 47960/EX . They are designed to convert the DB9 (Male or EX- -47961

Female) to RJ45 connection which is linked with a Cat5e cables. The RS232 serial connection with

Cat5e cable improves the communication distance and reliability over traditional cable.

Merkmale:

Applikationen:

RS232 DCE zu DTE

RS232 DTE zu DTE

RS422 und RS485

Kabellänge:

50m bis 230,400 Baud Rate

100m bis 57,600 Baud Rate

Standard DB9 Anschlüsse (Stecker oder Buchse):

FJ1: DB9 Buchse zu RJ45

FJ2: DB9 Buchse zu RJ45 (für DTE zu DTE)

MJ: DB9 Stecker zu RJ45

**DTE zu DTE für PC mit PC Verbidung

Features:

Applications:

RS232 DCE to DTE

RS232 DTE to DTE

RS422 and RS485

Cable Length:

50m at 230,400 Baud Rate

100m at 57,600 Baud Rate

Standard DB9 Connector (Male or Female:

FJ1: DB9F to RJ45

FJ2: DBF to RJ45 (for DTE to DTE)

MJ: DB9M to RJ45

**DTE to DTE for PC to PC Connection

1 4

Anleitun

Vers. 1.0 / 19.02.19

E 4796

Manu

E 4796

EINLEITUNG / INTRODUCTION

Vielen Dank, dass Sie sich für unsere EX 47960/EX 47961 entschieden haben. Diese Adapter wurden - -

entwickelt, um einen DB9 (Stecker oder Buchse) auf einen RJ45 Anschluss zu konvertieren, welcher -

an ein Cat5e Kabel verbunden werden kann. Die serielle RS232 Verbindung mit Cat5e Kabel verbes-- - -

sert die Kommunikationsreichweite und Zuverlässigkeit gegenüber den herkömmlichen Kabeln.

Thank you for purchasing our 47960/EX . They are designed to convert the DB9 (Male or EX- -47961

Female) to RJ45 connection which is linked with a Cat5e cables. The RS232 serial connection with

Cat5e cable improves the communication distance and reliability over traditional cable.

Merkmale:

Applikationen:

RS232 DCE zu DTE

RS232 DTE zu DTE

RS422 und RS485

Kabellänge:

50m bis 230,400 Baud Rate

100m bis 57,600 Baud Rate

Standard DB9 Anschlüsse (Stecker oder Buchse):

FJ1: DB9 Buchse zu RJ45

FJ2: DB9 Buchse zu RJ45 (für DTE zu DTE)

MJ: DB9 Stecker zu RJ45

**DTE zu DTE für PC mit PC Verbidung

Features:

Applications:

RS232 DCE to DTE

RS232 DTE to DTE

RS422 and RS485

Cable Length:

50m at 230,400 Baud Rate

100m at 57,600 Baud Rate

Standard DB9 Connector (Male or Female:

FJ1: DB9F to RJ45

FJ2: DBF to RJ45 (for DTE to DTE)

MJ: DB9M to RJ45

**DTE to DTE for PC to PC Connection

1 4

Anleitun

Vers. 1.0 / 19.02.19

E 4796

Manu

E 4796

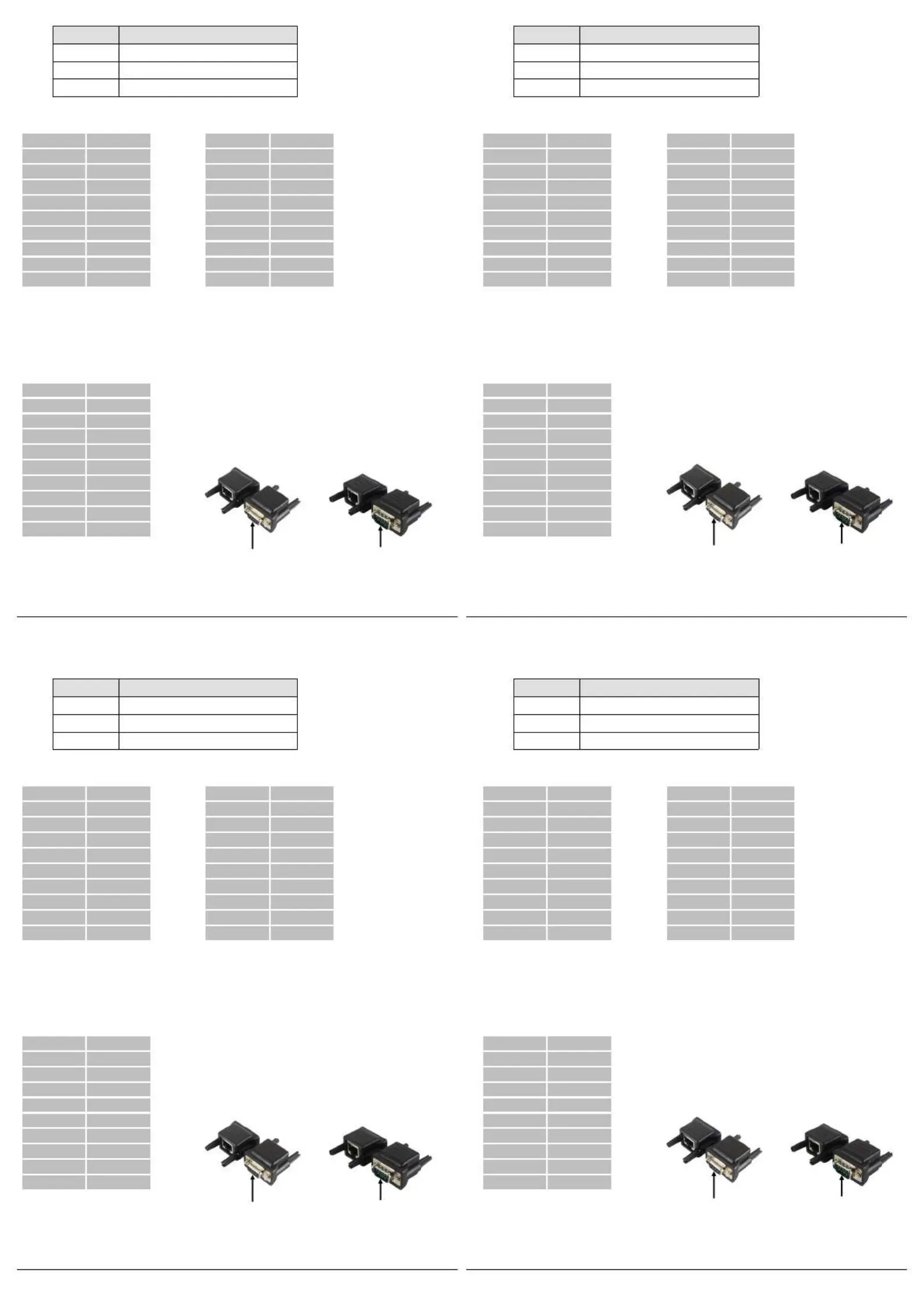

Model Nr. Anschluss Typ

FJ1 DB9 Buchse mit Pinbelegung 1

FJ2 DB9 Buchse mit Pinbelegung 2

MJ DB9 Stecker

FJ1: Pinbelegung 1 FJ2: Pinbelegung 2

DB9F RJ45

1 6

2 4

3 5

4 1

5 3

6 8

7 7

8 2

9 (NC)

DB9F RJ45

1 6

2 5

3 4

4 8

5 3

6 1

7 2

8 7

9 (NC)

DB9F RJ45

1 6

2 5

3 4

4 8

5 3

6 1

7 2

8 7

9 (NC)

MJ: Pinbelegung Kombinierte Kits verfügbar:

F2F (DTE zu DTE Kit, Nullmodem) = FJ1 + FJ2

F2M (DCE zu DTE Kit) = FJ1 + MJ

FJ1 und FJ2: MJ:

Buchse

Stecker

Model No. Connector Type

FJ1 DB9 Female with Pin Assignment 1

FJ2 DB9 Female with Pin Assignment 2

MJ DB9 Male

DB9F RJ45

1 6

2 4

3 5

4 1

5 3

6 8

7 7

8 2

9 (NC)

DB9F RJ45

1 6

2 5

3 4

4 8

5 3

6 1

7 2

8 7

9 (NC)

FJ1: Pin Assignment 1 FJ2: Pin Assignment 2

DB9F RJ45

1 6

2 5

3 4

4 8

5 3

6 1

7 2

8 7

9 (NC)

MJ: Pin Assignment

Combined Kits available:

F2F (DTE to DTE Kit, Null Modem) = FJ1 + FJ2

F2M (DCE to DTE Kit) = FJ1 + MJ

FJ1 und FJ2: MJ:

Female

Male

Model Nr. Anschluss Typ

FJ1 DB9 Buchse mit Pinbelegung 1

FJ2 DB9 Buchse mit Pinbelegung 2

MJ DB9 Stecker

FJ1: Pinbelegung 1 FJ2: Pinbelegung 2

DB9F RJ45

1 6

2 4

3 5

4 1

5 3

6 8

7 7

8 2

9 (NC)

DB9F RJ45

1 6

2 5

3 4

4 8

5 3

6 1

7 2

8 7

9 (NC)

DB9F RJ45

1 6

2 5

3 4

4 8

5 3

6 1

7 2

8 7

9 (NC)

MJ: Pinbelegung Kombinierte Kits verfügbar:

F2F (DTE zu DTE Kit, Nullmodem) = FJ1 + FJ2

F2M (DCE zu DTE Kit) = FJ1 + MJ

FJ1 und FJ2: MJ:

Buchse

Stecker

Model No. Connector Type

FJ1 DB9 Female with Pin Assignment 1

FJ2 DB9 Female with Pin Assignment 2

MJ DB9 Male

DB9F RJ45

1 6

2 4

3 5

4 1

5 3

6 8

7 7

8 2

9 (NC)

DB9F RJ45

1 6

2 5

3 4

4 8

5 3

6 1

7 2

8 7

9 (NC)

FJ1: Pin Assignment 1 FJ2: Pin Assignment 2

DB9F RJ45

1 6

2 5

3 4

4 8

5 3

6 1

7 2

8 7

9 (NC)

MJ: Pin Assignment

Combined Kits available:

F2F (DTE to DTE Kit, Null Modem) = FJ1 + FJ2

F2M (DCE to DTE Kit) = FJ1 + MJ

FJ1 und FJ2: MJ:

Female

Male

Produkt Specifikationer

Mærke:	EXSYS
Kategori:	Ikke kategoriseret
Model:	EX-47961
Bredde:	43.5 mm
Dybde:	34 mm
Højde:	21.5 mm
Vægt:	100 g
Antal pr. pakke:	1 stk
Brugervejledning:	Ja
Produktfarve:	Sort
Opbevaringstemperatur (T-T):	-40 - 85 °C
Driftstemperatur (T-T):	0 - 70 °C
Fuld duplex:	Ja
Stik 1:	RS-232
Stik 2:	RJ-45
Stik 1 køn:	Hunstik
Stik 2 køn:	Hunstik
Baud hastighed:	230.4 Kbit/s
Data-bits:	5, 6,8
Stop bits:	1, 2
Understøttede kabeltyper:	Cat5, Cat6
Flow Control type:	RTS/CTS
Paritetsbit:	Even, Mark, N,Odd, Space
