Side 1/4
18822 Aufsatz
- für Keyboard-Tische der »Omega«-Serie mit Aufsatz 18811
- Ideal für ein drittes Gerät
- Tragkraft max. 15 kg
- einstellbar in Höhe, Tiefe und Neigung
- Nur geeignet für Aufsatz 18811, NICHT für 18813
- Bitte beachten Sie die Sicherheitshinweise der
- zugrundeliegenden Artikel 18800/18810/18820 und 18811
- Auf feste Verschraubung mit dem Aufsatz achten
- Beide Auflagen stets auf gleiche Tiefe einstellen 1.d
- Auflagegummis 1.n so platzieren, dass das Keyboard
- möglichst sicher und wackelfrei aufliegt
- Verstellung, Wartung, Pflege nur im unbelasteten Zustand
- Zur Reinigung ein leicht feuchtes Tuch und nicht
- scheuerndes Reinigungsmittel benutzen
SICHERHEITSHINWEISE

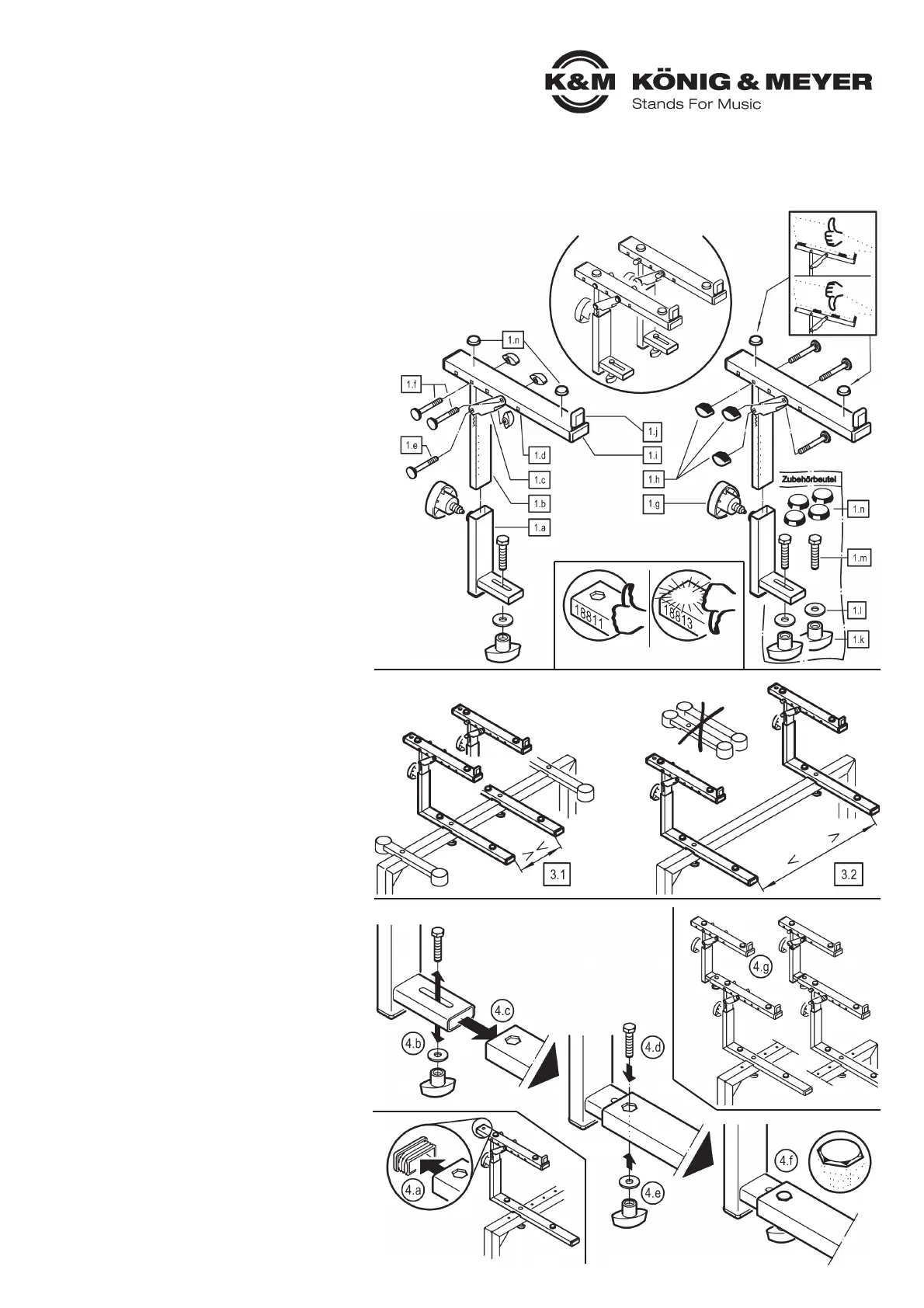

1. BESTANDTEILE
Der Aufsatz 188212 ist bereits vollkommen vormontiert
und besteht aus nachfolgend aufgeführten Einzelteilen:
1.a 1.b Halterohr kpl. - Verstellrohr - U-Strebe 1.c
1.d 1.e Auflagerohr - Schloßschraube M6 x 55 mm mit U-Scheibe
1.f Schloßschraube M6 x 50 mm mit U-Scheibe (2x)
1.g 1.h Rast-Klemmschraube - Klemmmutter klein, M5 (3x)
1.i 1.j Rohr-Abdeckkappe (3x) - Gummianschlag
Zubehörbeutel (1x):
1.k 1.l Klemmmutter groß, M6 (2x) - U-Scheibe ø 6,4 mm (2x)
1.m 1.n Sechskantschraube M6 x 28 mm (2x) - Gummi ø 20 x 5 mm (4x)
AUFBAUANLEITUNG
2. VORBEREITUNG
Zunächst werden die beteiligten Artikel:
- »Omega« Keyboard-Grundtisch,
- 18811 Aufsatz, verstellbar, für »Omega«,
aufgebaut, wie in den jeweils zugehörigen
Aufstellanleitungen beschrieben.
3. AUFSATZ-ABSTÄNDE FESTLEGEN
Anschließend ist zu klären, welchen Abstand
die Auflagen des 18811 haben sollen 3.1/3.2
Befestigen Sie diese dann am »Omega«.
3.1 GERINGER ABSTAND
3.1 z.B. bei Laptop:
3.1 - Auflagerohre des »Omega« verbleiben
3.1 der breiteren Auflage wegen wohl am Stativ -
3.2 WEITER ABSTAND
3.2 z.B. für ein weiteres Keyboard:
- Auflagerohre des »Omega« können wegen 3.2
3.2 der "Konkurrenz" der Aufsatzrohre entfernt werden -
BEACHTE:
Der Abstand der oberen Auflagen entspricht naturgemäß
dem der unteren Auflagen. Sollten die eingesetzten Geräte
unterschiedliche Abstände erforderlich machen, empfehlen
wir Ablageplatten einzusetzen: 18819 unten, 18824 oben.
4. AUFSATZ 18822 MONTIEREN
Die beiden Teile des Aufsatzpaares unterscheiden sich nur
durch die Lage der Klemmmuttern . Sie können diese 1.h
innen- oder außenliegend anbringen (siehe Kap. 5).
4.a Hintere Abschlusskappe der Rohrauflage 18811
4.a entfernen
4.b Verschraubung am Stutzen des Halterohres 18821 1.k.l.m
4.b entfernen
4.c Stutzen nun in die offene Rohrauflage schieben
4.d Sechskantschraube von oben durchstecken und den
4.d Kopf in die sechseckförmige Freimachung eintauchen
4.d lassen
4.e Von unten U-Scheibe aufbringen und Mutter festdrehen
4.f Festigkeit der Verbindung prüfen:
4.f - Sechskantkopf sitzt verdrehsicher in der 1.m
4.f Freimachung -
4.f - Flügelmutter bis zum Anschlag angezogen 1.k
4.f - Rohr kann nicht mehr von Hand verschoben werden 1.a
4.g Zweites Aufsatzrohr in gleicher Weise montieren. Beide
4.g Aufsätze müssen hinsichtlich der Tiefe gleich eingestellt sein.
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie über alle wich-
tigen Schritte bei Aufbau und Handhabung. Wir empfehlen, sie auch für den steren Gebrauch aufzubewahren.
1. BESTANDTEILE
3. AUFSATZ-ABSTÄNDE FESTLEGEN
4. AUFSATZ 18822 MONTIEREN
2. VORBEREITUNG
BENUTZERHINWEISE / FUNKTIONEN
FEHLERSUCHE (F) und
BESEITIGUNG (B)
F: Aufsatz 18822 lässt sich nicht befestigen
F: B: Falsche Basis, d.h. Aufsatz 18813 muss
F: B: ersetzt werden durch Aufsatz 18811
F: Aufsatz 18822 wackelt.
F: B: Klemmelemente festziehen 1.g.h.k
F: B: Sicherstellen, dass Sechskant in der
F: B: Aussparung sitzt 4.f
F: B. Schraubverbindungen des Aufsatzes
F: B: 18811 sowie des »Omega« auf Festsitz
F: B: prüfen
F: Keyboard sitzt schief oder wackelt
F: B: Für beide Aufsätze (18811, 18822) gilt:
F: B: - vordere Anschläge der Aufsätze
F: B: synchron einstellen , 6.3
F: B: - auf gleiche Höhe der rechten u. linken
F: B: Auflage achten
F: B: - ebenso stets den gleichen Neigungs-
F: B: winkel einstellen
F: B: - Gummiauflagen so platzieren, dass
F: B: Keyboards aufliegen
9. ABMESSUNGEN
5. POSITION DER BEDIENELEMENTE (seitliche Klemmmuttern)
Beide Teile des Aufsatzes funktionieren auf die gleiche
Art und Weise. Sie unterscheiden sich jedoch in der
Position der Klemmmutter , welche bei einem 1.h
Aufsatz rechts, beim anderen links montiert sind.
Es gibt also zwei Installationsvarianten,
d.h. sie können wählen zwischen:
5.1 innen liegenden Klemmmuttern
5.2 außenliegenden Klemmmuttern
TECHNISCHE DATEN
Material
Rohre:
Stahl, pulversbeschichtet
Farbe schwarz
Schrauben, Scheiben:
Stahl verzinkt
Kunststoffteile:
PA, PE, TPE, schwarz
Traglast max. 15 kg
Abmessungen
Auflagen:
Breite: 40 mm, Tiefe: 280 mm
Lichte Höhe: 190-265 mm
Gewicht 2,6 kg
Verpackung L x B x H: 300 x 320 x 90 mm
Zubehör
(optional)
18824 Ablage für
Controller Keyboard
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
18822-019-55/76/91 Rev.05/02/01 03-80-374-00 4/21
6. AUFLAGENTIEFE
8. HÖHENEINSTELLUNG
6.1
STUFENLOS
VERSCHIEBEN
Das Halterohr verfügt 1.a
über einen 35 mm langen
Schlitz, zur stufenlosen
Verstellung der Auflage.
6.a Klemmmutter etwas lösen...
6.b 1.a ...und Halterohr in gewünschte Position schieben,
6.c 1.k Klemmmutter wieder festziehen
6.3
SYNCHRONER
ANSCHLAG
Anschlag beider
Auflagerohre sollte
stets gleich, d.h.
parallel zum
Querrohr des
»Omega«
verlaufen.
8.a
Rast-Klemmschraube
1.g etwas losdrehen
8.b
Griff ziehen bis
Sicherungsbolzen
nicht mehr im Eingriff
8.c
Auflagerohr
ein- bzw.
ausfahren
8.d
Sicherungsbolzen einrasten
lassen und Rast-Klemm-
schraube wieder fest an-
ziehen
8.d Der Aufsatz ist
8.d höhenverstellbar in
8.d 7 Stufen á 12,5 mm
Auflage-
Rohr
von
unten
6.2 TIEFE - VOREINSTELLEN (0-35-70 mm)
6.d Beide Verschraubungen des Auflagerohres komplett demontieren.
6.e Auflage nach Wunsch positionieren (3 Varianten)
6.f BEACHTE: der Abstand der montierten Schrauben
6.f BEACHTE: beträgt stets zwei Bohrungen
7. NEIGUNGSWINKEL (0° - 5° - 10° - 15° - 20°)
7.a Verschraubung auseinandernehmen
7.b U-Strebe wie gewünscht ausrichten (5 Varianten)
7.c U-Strebe und Rohr mittels Schloßschraube abstecken und mit Klemmmutter sichern
