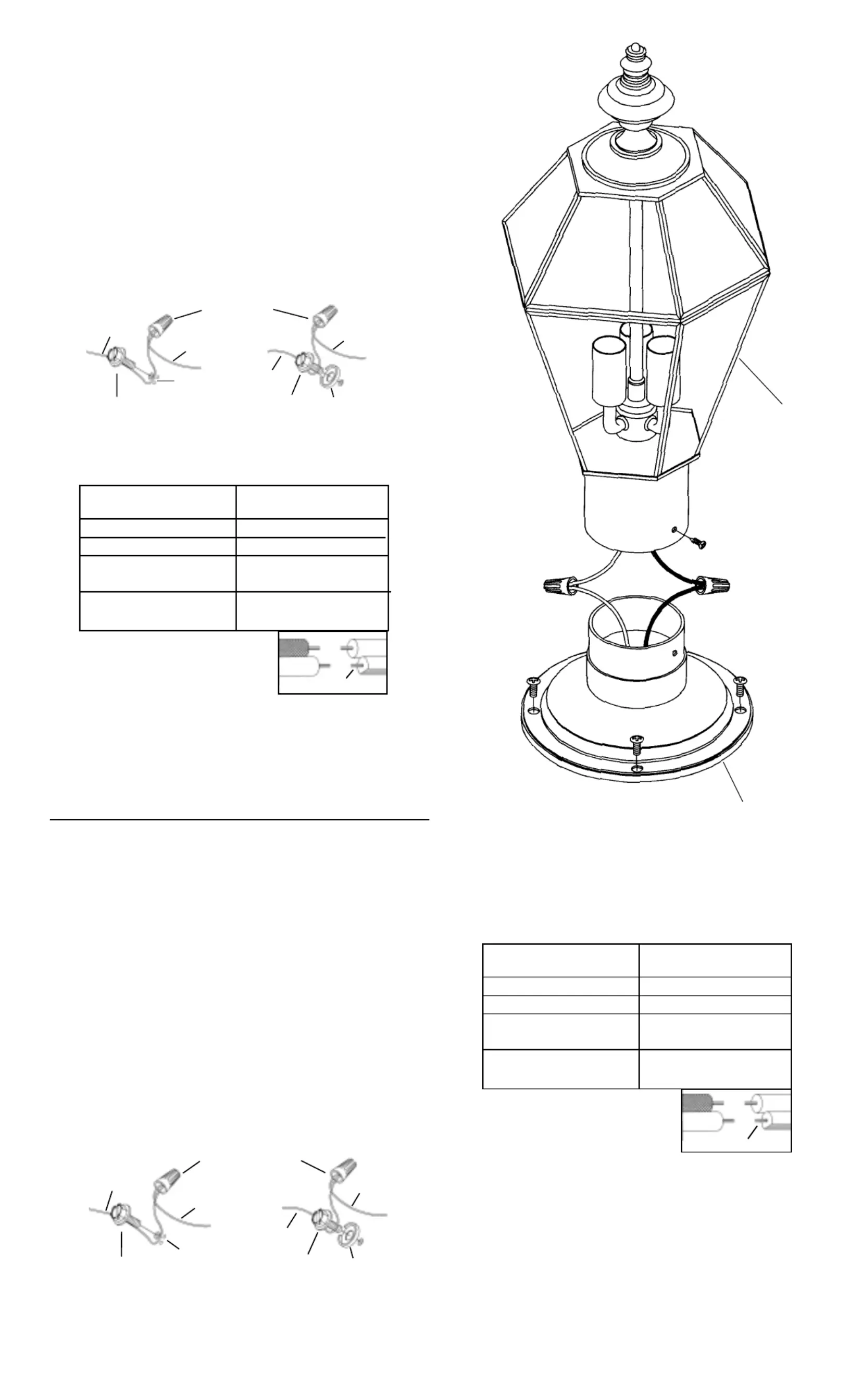

Side 1/1
6) Haga las conexiones de alambre (no se proporcionan los
conectores). Refiérase al gráfico de abajo para hacer las
conexiones correctamente y conecte los alambres según
corresponda.
7) Resbale el artefacto en el adaptador. Alinee los agujeros de
la taza del artefacto con los agujeros perforados en el
adaptador. Acople el artefacto al adaptador con tornillos #8
para chapas metálicas.
8) Si se usan postes, siga las mismas instrucciones que se dan
para perforar los agujeros en el adaptador.
NOTA: PARA MONTAR EL FAROL AL PEDESTAL O POSTE
(OPCIONAL) QUE NO EXCEDA DE 8" DE ALTURA.
1) Apague la alimentación eléctrica.
2) Use las "X" impresas en la caja como plantilla para encontrar
la posición del adaptador de montaje del pedestal. Acoplar
el adaptador al lugar que corresponda con los tornillos, pernos
3) Resbale el artefacto sobre el adaptador. Marque la posición
de los agujeros y quite el artefacto.
4) Perfore agujeros auxiliares de 3/32" de diámetro en el adaptador
en los lugares marcados.
5) Si se proporciona el artefacto con alambre de conexión a
tierra: Conecte el alambre de conexión a tierra del artefacto
al alambre de conexión a tierra de la caja de conexiones con
conector de alambre (no se proporciona). Nunca conecte el
alambre de conexión a tierra a los alambres blanco o negro
de alimentación eléctrica.
ARANDELA
CONCAVA
A
B
TIERRA DE LA
CAJA DE SALIDA
TORNILLO DE TIERRA,
VERDE
DEPRESIONES
TIERRA
ARTEFACTO
CONECTOR DE ALAMBRE
(NO SE PROVEE)
TIERRA DE LA
CAJA DE SALIDA
TORNILLO DE TIERRA,
VERDE
TIERRA
ARTEFACTO
NOTE: FOR MOUNTING LANTERN TO PEDESTAL OR (OPTIONAL)
POST NOT EXCEEDING 8” IN HEIGHT.
1) Turn off power.
2) Use “X’s” printed on carton as a template to locate position
of pedestal mount adaptor. Attach adaptor to intended location
with screws, bolts, or anchors, as required. (Not included)
3) Slip fixture over adapter. Mark position of holes and remove
fixture.
4) Drill 3/32” diameter pilot holes in adaptor at place where
marked.
5) If fixture is provided with ground wire: Connect fixture
ground wire to outlet box ground wire with wire connector
(not provided). Never connect ground wire to black or white
power supply wires.
6) Make wire connections (connectors not provided).
Reference chart below for correct connections and wire
accordingly.
7) Slip fixture onto adapter. Align holes in fixture cup with
drilled holes in adaptor. Attach fixture to adaptor with #8
sheet metal screws.
8) If using post follow the same instructions as the adaptor for
drilling holes.
Date Issued 5/5/00
IS-9530-US
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth)
*Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Conectar el alambre de
suministro negro o rojo al
Conectar el alambre de
suministro blanco al
Negro Blanco
*Cordon paralelo (redondo y liso)
*Cordon paralelo (cuadrado y estriado)
Claro, marrón, amarillio o negro
sin hebra identificadora
Claro, marrón, amarillio o negro
con hebra identificadora
Alambre aislado (diferente del verde)
con conductor de cobre
Alambre aislado (diferente del
verde) con conductor de plata
*Nota: Cuando se utiliza alambre paralelo
(SPT I y SPT II). El alambre neutro es de forma
cuadrada o estriada y el otro alambre será de
forma redonda o lisa. (Vea la ilustracíón).
Hilo Neutral
GREEN GROUND
SCREW
CUPPED
WASHER
A
B
OUTLET BOX
GROUND
FIXTURE
GROUND
DIMPLES
WIRE CONNECTOR
(NOT PROVIDED)
OUTLET BOX
GROUND
GREEN GROUND
SCREW
FIXTURE
GROUND
FIXTURE
ARTEFACTO
PEDESTAL MOUNT ADAPTOR
ADAPTADOR DE MONTAJE
DEL PEDESTAL
