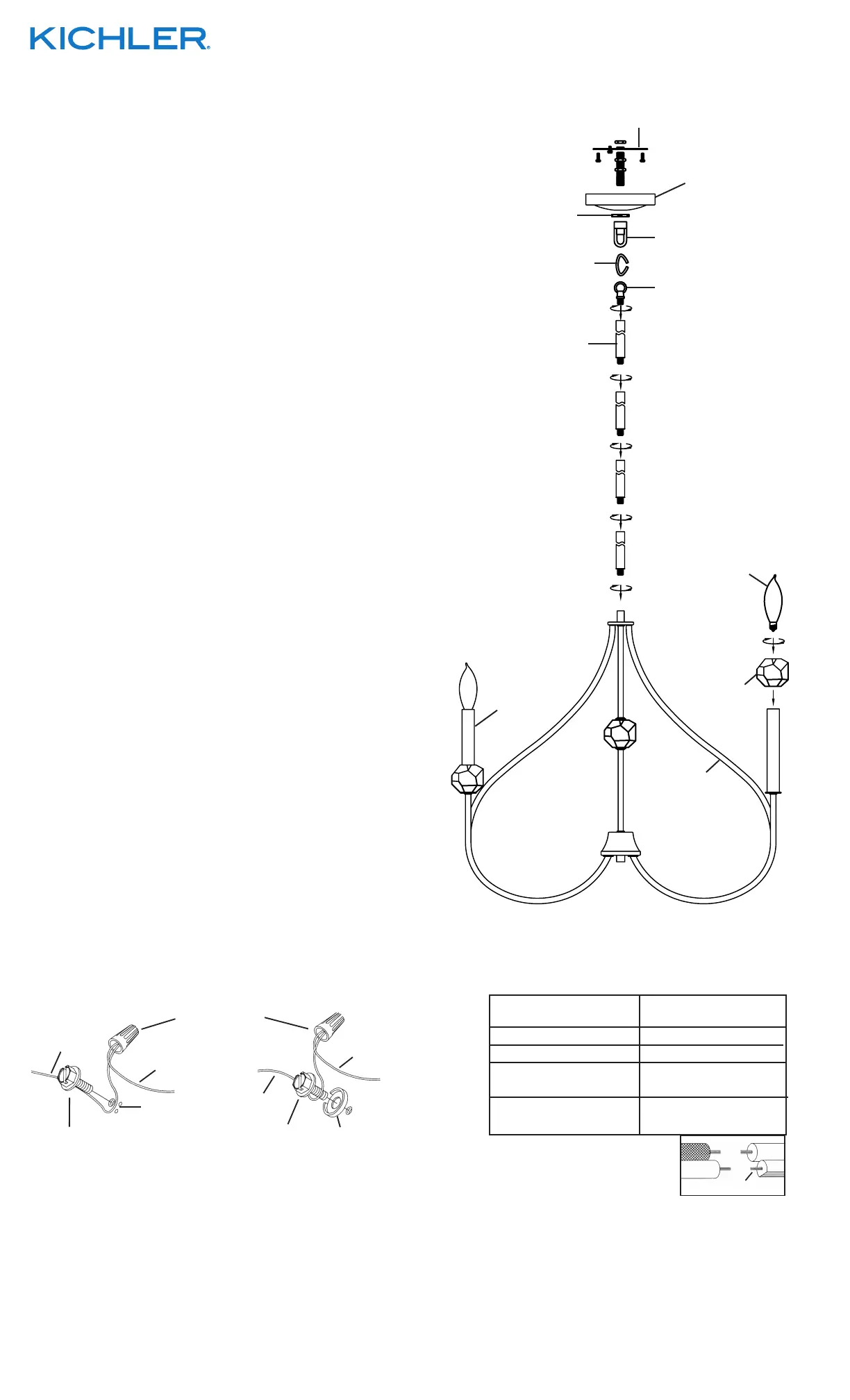

Date Issued: 03/28/16 IS-43720-US
SEE OTHER SIDE FOR SPANISH TRANSLATIONS.
VEA EL OTRO LADO DE TRADUCCIONES AL ESPAÑOL.
We’re here to help 866-558-5706
Hrs: M-F 9am to 5pm EST
1) Rotate arms until arms are evenly spaced.
2) Pass fixture wire from coupling on top of fixture body
through end of stem. Thread end of stem onto fixture body.
NOTE: Thread locking compound must be applied to all
stem threads as noted with symbol to prevent accidental
rotation of fixture during cleaning, relamping, etc.
3) Pass fixture wire through remaining stems and screw stems
together.
4) Thread one small threaded pipe into end of loop.
5) Pass fixture wire through loop. Thread loop onto end of last
stem.
6) TURN OFF POWER.
IMPORTANT: Before you start, NEVER attempt any work
without shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your
home. Place the main power switch in the “OFF”
position.
b) Unscrew the fuse(s), or switch “OFF” the circuit breaker
switch(s), that control the power to the fixture or room
that you are working on.
c) Place the wall switch in the “OFF” position. If the fixture
to be replaced has a switch or pull chain, place those in
the “OFF” position.
7) Take threaded pipe from parts bag and screw in screw collar
loop a minimum of 6 mm (1/4”). Lock into place with hexnut.
8) Run another hexnut down threaded pipe almost touching
first hexnut. Now screw threaded pipe into mounting strap.
Mounting strap must be positioned with extruded thread
faced into outlet box. Threaded pipe must protrude out the
back of mounting strap. Screw third hexnut onto end of
threaded pipe protruding from back of mounting strap.
9) Connect mounting strap to outlet box.
10) Unscrew the threaded ring from screw collar loop. Take
canopy and pass over screw collar loop. Approximately
one half of the screw collar loop exterior threads should be
exposed. Adjust screw collar loop by turning assembly up or
down in mounting strap. Remove canopy.
11) After desired position is found, tighten both top and bot-
tom hexnuts up against the bottom and top of the mounting
strap.
12) Slip canopy over screw collar loop and thread on threaded
ring. Attach chain (with fixture connected) to bottom of
screw collar loop. Unscrew threaded ring, let canopy and
threaded ring slip down.
13) Weave electrical wire and ground wire through chain link.
Pass wire through threaded ring, canopy, screw collar loop,
threaded pipe and into outlet box.
14) Grounding instructions: (See Illus. A or B).
A) On fixtures where mounting strap is provided with a
hole and two raised dimples. Wrap ground wire from
outlet box around green ground screw, and thread into
hole.
B) On fixtures where a cupped washer is provided. Attach
ground wire from outlet box under cupped washer and
green ground screw, and thread into mounting strap.
If fixture is provided with ground wire. Connect fixture
ground wire to outlet box ground wire with wire connector
after following the above steps. Never connect ground wire
to black or white power supply wires.
GREEN GROUND
SCREW
CUPPED
WASHER
OUTLET BOX
GROUND
FIXTURE
GROUND
DIMPLES
WIRE CONNECTOR
OUTLET BOX
GROUND
GREEN GROUND
SCREW
FIXTURE
GROUND
A
B
MOUNTING STRAP
ABRAZADERA DE MONTAJE
CANOPY
ESCUDETTE
THREADED RING
RIN RASCADO
CAST SCREW COLLAR LOOP
OJAL DE COLLAR
ROSCADO DE FUNDIDO
CHAIN LINK
ESLABEN
DE CADENA
LOOP
ANILLO
STEM
TALLO
ARM
BRAZO
CANDLE
SLEEVE
MANG DE
LA VELA
CRYSTAL
ACCENT
ACCENTO
DE CRISTAL
BULB
(NOT INCLUDED)
BOMBILLA
(NOT INCLUDIA)
15) Make wire connections. Reference chart below for correct
connections and wire accordingly.
16) Raise canopy to ceiling.
17) Secure canopy in place by tightening threaded ring onto
screw collar loop.
18) Insert recommended bulbs (Not included).
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire

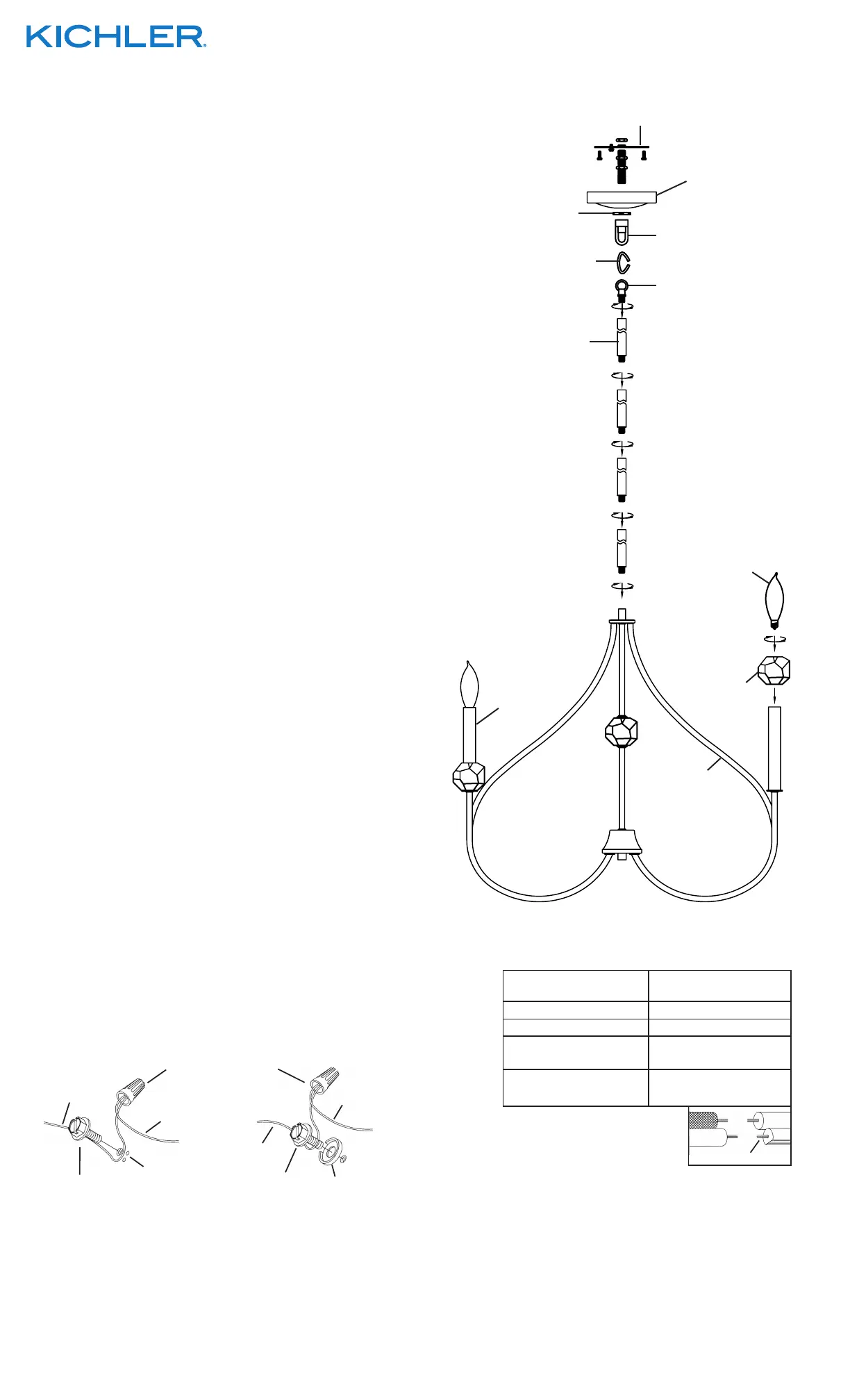

Date Issued: 03/31/16 IS-43720-US
SEE OTHER SIDE FOR ENGLISH TRANSLATIONS.
VEA EL OTRO LADO DE TRADUCCIONES AL INGLÉS.
We’re here to help 866-558-5706
Hrs: M-F 9am to 5pm EST
MOUNTING STRAP
ABRAZADERA DE MONTAJE
CANOPY
ESCUDETTE
THREADED RING
RIN RASCADO
CAST SCREW COLLAR LOOP
OJAL DE COLLAR
ROSCADO DE FUNDIDO
CHAIN LINK
ESLABEN
DE CADENA
LOOP
ANILLO
STEM
TALLO
ARM
BRAZO
CANDLE
SLEEVE
MANG DE
LA VELA
CRYSTAL
ACCENT
ACCENTO
DE CRISTAL
1) Rote los brazos hasta que estén espaciados parejamente.
2) Pase el alambre del artefacto desde el acoplamiento en
la parte superior del artefacto a través del extremo del
vástago. Enrosque el extremo del vástago en el cuerpo del
artefacto.
NOTA: El compuesto para rosca estanca se debe aplicar a
todas las roscas de los vástagos indicadas con el símbolo
para evitar la rotación accidental del artefacto durante la
limpieza, cambio de foco, etc.
3) Pase el alambre del artefacto a través de los vástagos res-
tantes y enrósquelos juntos.
4) Enrosque un tubo roscado pequeño en el extremo del anillo.
5) Pase el alambre del artefacto a través del anillo. Enrosque el
anillo en el extremo del último vástago.
6) APAGUE LA ALIMENTACIÓN ELÉCTRICA.
IMPORTANTE: Antes de comenzar, NUNCA trate de trabajar
sin antes desconectar la corriente hasta que el trabajo se
termine.
a) Vaya a la caja principal de fusibles, o interruptor o caja
de circuitos de su casa. Coloque el interruptor de la
corriente principal en posición de apagado “OFF”.
b) Desatornille el (los) fusible (s), o coloque el interruptor o
interruptores del breaker en posición de apagado
“OFF”, que controla (n) la corriente hacia el artefacto o
habitación donde está trabajando.
c) Coloque el interruptor de pared en posición de
apagado “OFF”. Si el artefacto que se va a reemplazar
tiene un interruptor o cadena que se jala, colóquelos en
la posición de apagado “OFF”.
7) Tome el tubo roscado de la bolsa de partes y enrosque en el
ojal del collar roscado un mínimo de 6 mm (1/4”). Asegúrelo
en su lugar con una tuerca hexagonal.
8) Coloque otra tuerca hexagonal en el tubo roscado casi
tocando la primera. Ahora enrosque el tubo roscado en la
abrazadera de montaje. La abrazadera de montaje debe
estar colocada con la rosca extruida mirando a la caja
de salida. El tubo roscado debe sobresalir de atrás de la
abrazadera de montaje. Enrosque la tercera tuerca hexag-
onal en el extremo del tubo roscado que sobresale de atrás
de la abrazadera de montaje.
9) Conecte la abrazadera de montaje a la caja de salida.
10) Desenrosque el anillo roscado del ojal de collar roscado.
Tome el escudete y páselo sobre el ojal de collar roscado.
Aproximadamente la mitad de las roscas externas del ojal
de collar roscado deben ser expuestas. Ajuste el ojal de col-
lar roscado girando el ensamblaje hacia arriba o hacia abajo
en la abrazadera de montaje. Remueva el escudete.
11) Después de haber encontrado la posición deseada, aprie-
te la tuerca hexagonal de arriba y de abajo contra la parte
inferior y superior de la abrazadera de montaje.
12) Deslice el escudete sobre el ojal de collar roscado y
enrosque en el anillo roscado. Fije la cadena (con el artefac-
to conectado) a la parte inferior del ojal de collar roscado.
Desenrosque el anillo roscado, deje que el escudete y el
anillo roscado se deslicen hacia abajo.
13) Entrelace el alambre eléctrico y el de tierra a través de los
eslabones de la cadena. Pase el alambre a través del anillo
roscado, escudete, ojal de collar roscado, tubo roscado y
hacia la caja de salida.
14) Instrucciones para poner a tierra: (Ver Ilustraciones A o B).
A) En artefactos donde se suministra la abrazadera de
montaje con un agujero y dos depresiones onduladas.
Envuelva el conductor de tierra de la caja de salida
alrededor del tornillo de tierra verde y atornille en el
agujero.
B) En artefactos donde se suministra una arandela
cóncava. Fije el conductor de tierra de la caja de salida
debajo de la arandela cóncava y el tornillo de tierra
verde y enrosque en la abrazadera de montaje.
Si se suministra el artefacto con conductor de tierra.
Conecte el conductor de tierra del artefacto al conductor
de tierra de la caja de salida con conector de tierra después
de seguir los pasos anteriores. Nunca conecte el conductor
de tierra a los alambres de alimentación eléctrica negros o
blancos.
ARANDELA
CONCAVA
TIERRA DE LA
CAJA DE SALIDA
TORNILLO DE TIERRA,
VERDE
DEPRESIONES
TIERRA
ARTEFACTO
CONECTOR DE ALAMBRE
TIERRA DE LA
CAJA DE SALIDA
TORNILLO DE TIERRA,
VERDE
TIERRA
ARTEFACTO
A
B
15) Haga las conexiones de alambres (No se provee
conecto- res). Vea la tabla de referencia de abajo para las
conexiones correctas y los alambres correspondientes.
16) Suba el escudete al techo.
17) Asegure el escudete en su lugar apretando el anillo roscado
sobre el ojal de collar roscado.
18) Inserte la bombilla recommendada (not includia).
Conectar el alambre de
suministro negro o rojo al
Conectar el alambre de
suministro blanco al
Negro Blanco
*Cordon paralelo (redondo y liso)
*Cordon paralelo (cuadrado y estriado)
Claro, marrón, amarillio o negro
sin hebra identificadora
Claro, marrón, amarillio o negro
con hebra identificadora
Alambre aislado (diferente del verde)
con conductor de cobre
Alambre aislado (diferente del
verde) con conductor de plata
*Nota: Cuando se utiliza alambre paralelo
(SPT I y SPT II). El alambre neutro es de forma
cuadrada o estriada y el otro alambre será de
forma redonda o lisa. (Vea la ilustracíón).
Hilo Neutral
BULB
(NOT INCLUDED)
BOMBILLA
(NOT INCLUDIA)

Produkt Specifikationer

Mærke: Kichler
Kategori: Lys
Model: Eloise 43720PN

Har du brug for hjælp?

Hvis du har brug for hjælp til Kichler Eloise 43720PN stil et spørgsmål nedenfor, og andre brugere vil svare dig


Lys Kichler Manualer

Kichler

Kichler Eloise 43720PN Manual

8 Oktober 2025
Kichler

Kichler Hayman Bay 43255DAW Manual

8 Oktober 2025
Kichler

Kichler Charter 84081MBK Manual

8 Oktober 2025
Kichler

Kichler Palta 52642BK Manual

7 Oktober 2025
Kichler

Kichler Pallas 52521BK Manual

7 Oktober 2025
Kichler

Kichler Taulbee 43824WZC Manual

7 Oktober 2025
Kichler

Kichler Florence 52496BNB Manual

7 Oktober 2025
Kichler

Kichler 6T120H30 Manual

17 Juni 2025
Kichler

Kichler DLSL05R2790 Manual

17 Juni 2025
Kichler

Kichler 83866 Manual

10 Oktober 2024

Lys Manualer

Nyeste Lys Manualer

IFootage

IFootage Anglerfish SL1 200BNA Manual

8 Oktober 2025
Godox

Godox Knowled P1200R Hard PRO Manual

8 Oktober 2025
Dracast

Dracast LED500 Pro Manual

8 Oktober 2025
VIJIM

VIJIM VL66 Manual

8 Oktober 2025
PowerSmith

PowerSmith PWLS020H Manual

8 Oktober 2025
PowerSmith

PowerSmith PWLD140T Manual

8 Oktober 2025
DeSisti

DeSisti Super LED F7 Manual

8 Oktober 2025
Geekoto

Geekoto NC200 Manual

8 Oktober 2025
DeSisti

DeSisti Soft LED 2 XL Manual

8 Oktober 2025
DeSisti

DeSisti Piccoletto F Manual

8 Oktober 2025
