Side 1/51

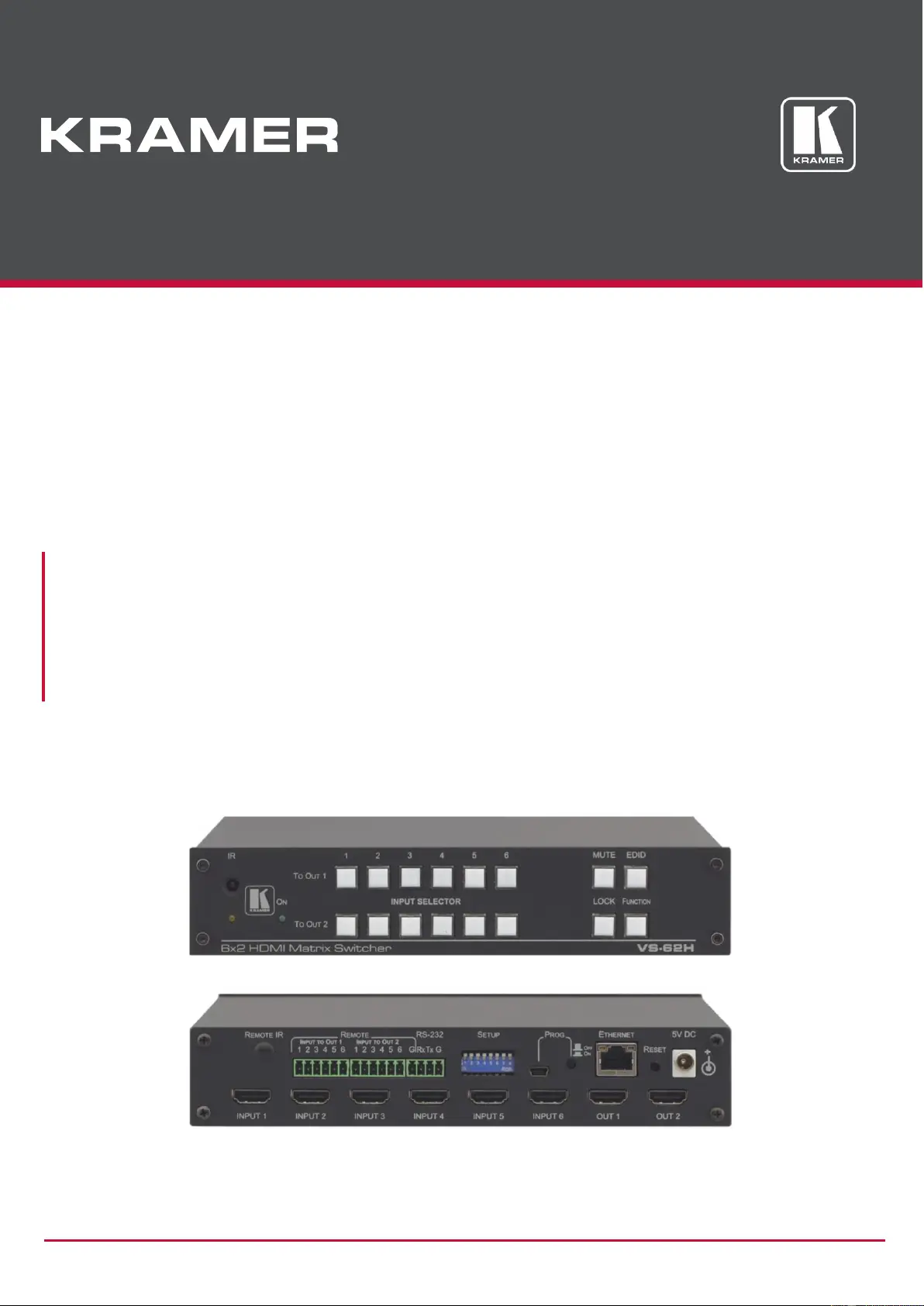

P/N: 2900-300170 Rev 5 www.kramerAV.com

USER MANUAL

MODEL:

VS-62H

6x2 HDMI Matrix Switcher

Kramer Electronics Ltd.

VS-62H – Contents
i

Contents
Introduction  1
Getting Started  1
Overview  3
Using the IR Transmitter  3
Defining the VS-62H 6x2 HDMI Matrix Switcher  5
Mounting VS-62H  7
Connecting the VS-62H 6x2 HDMI Matrix Switcher  8
Connecting a Serial Controller to the VS-62H via RS-232  9
Connecting to the VS-62H via Ethernet  9
Connecting the Remote Contact-closure Switches  11
Wiring the RJ 45 Connectors  12
Principles of Operation  13
Automatic Signal Detection  13
Input Switching Modes  13
EDID Operation  14
Step-in Functionality  14
Operating the VS-62H 6x2 HDMI Matrix Switcher  15
Switching an Input to an Output  15
Acquiring an EDID from an Output  15
Muting and Unmuting the Outputs  16
Locking and Unlocking the Front Panel Buttons  16
Generating a Test Pattern  17
Configuring and Maintaining the VS-62H  18
Setting the DIP-switches  18
Resetting the VS-62H to Factory Default Settings  18
Upgrading the Firmware  19
Operating the VS-62H Remotely via the Web Pages  20
Browsing the VS-62H Web Pages  20
Routing Page  21
EDID Page  25
Device Setting Page  26
Firmware Upgrade Page  27
About Us Page  27
Technical Specifications  28
Default Communication Parameters  29
Default EDID  30
Protocol 3000  32
Understanding Protocol 3000  32
Protocol 3000 Commands  33
Result and Error Codes  47

Produkt Specifikationer

Mærke:	Kramer
Kategori:	Router
Model:	VS-62H
Vægt:	1000 g
Produktfarve:	Sort
Understøttede videotilstande:	2160p
Opbevaringstemperatur (T-T):	-40 - 70 °C
Relativ luftfugtighed ved drift (H-H):	10 - 90 %
HDCP:	Ja
Driftstemperatur (T-T):	0 - 40 °C
Udgangsspænding for vekselstrømsadapter:	5 V
Dimensioner (BxDxH):	215 x 166 x 44 mm
Understøttede grafikopløsninger:	1920 x 1200 (WUXGA)
Fjernbetjening inkluderet:	Ja
LED-indikatorer:	Ja
Harmoniseret systemkode (HS):	85176990
Fjernbetjeningstype:	IR
HSMI-indgang:	6
RJ-45 indgangs-porte:	1
Antal HDMI-udgange:	2
RS-232-porte:	1
Video porttype:	HDMI
